納米氧化鋅項目生產車間施工現場臨時用電組織設計 (2)

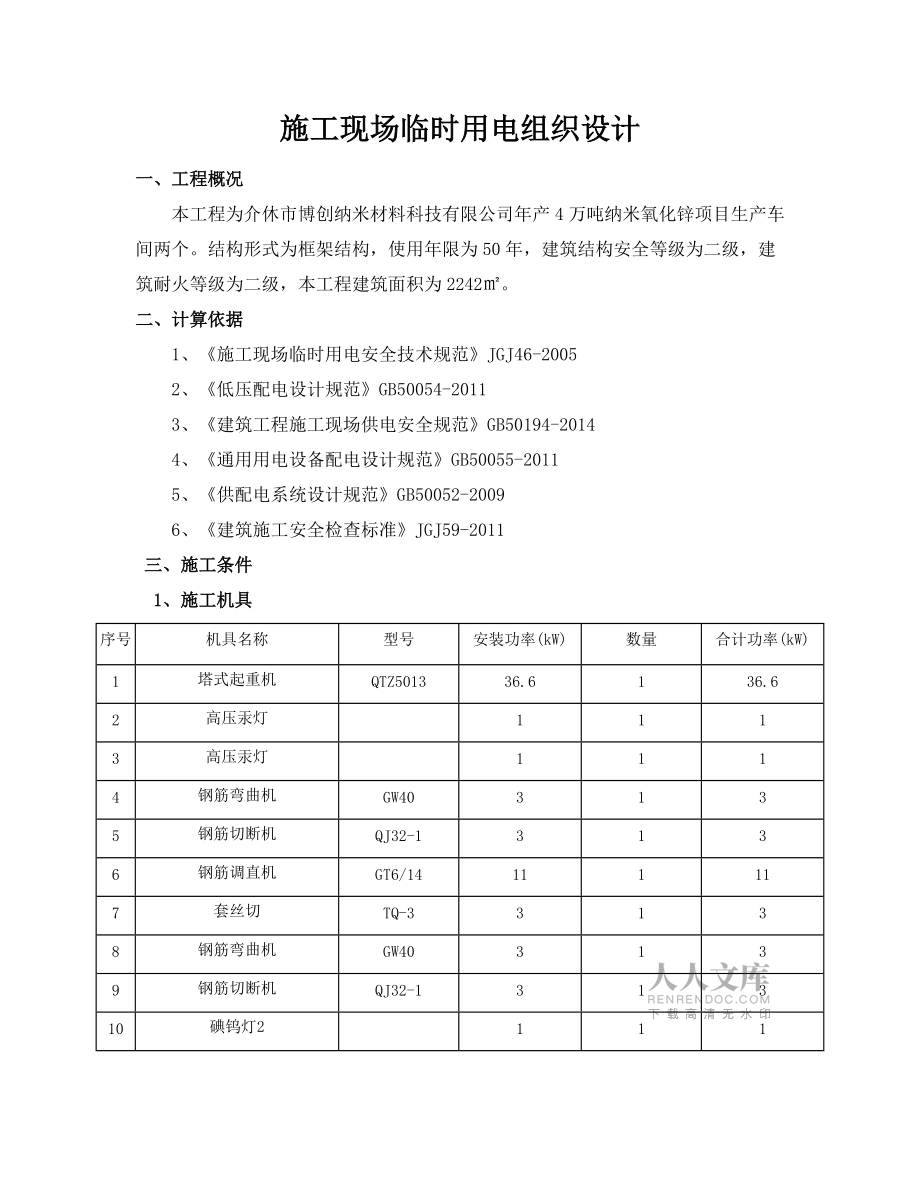

1、納米氧化鋅項目生產車間施工現場臨時用電施工方案編 制：審 核：批 準： 山西省晉中建設集團有限公司二0一五年六月九日施工現場臨時用電組織設計一、工程概況本工程為介休市博創納米材料科技有限公司年產4萬噸納米氧化鋅項目生產車間兩個。結構形式為框架結構，使用年限為50年，建筑結構安全等級為二級，建筑耐火等級為二級，本工程建筑面積為2242。二、計算依據 1、施工現場臨時用電安全技術規范JGJ46-2005 2、低壓配電設計規范GB50054-2011 3、建筑工程施工現場供電安全規范GB50194-2014 4、通用用電設備配電設計規范GB50055-2011 5、供配電系統設計規范GB50052-

2、2009 6、建筑施工安全檢查標準JGJ59-2011 三、施工條件 1、施工機具序號機具名稱型號安裝功率(kW)數量合計功率(kW)1塔式起重機QTZ501336.6136.62高壓汞燈1113高壓汞燈1114鋼筋彎曲機GW403135鋼筋切斷機QJ32-13136鋼筋調直機GT6/14111117套絲切TQ-33138鋼筋彎曲機GW403139鋼筋切斷機QJ32-131310碘鎢燈211111碘鎢燈211112白熾燈0.1222.213電蒸箱DMD-J-242412414電熱水器LB-500-361011015插座41416電熱水器LB-500-361011017木工圓鋸機MJ104A31

3、318蛙式夯土機HW6031319蛙式夯土機HW6031320插入式振動器ZX501.111.121平板式振動器ZB111.111.122插入式振動器ZX501.111.123平板式振動器ZB111.111.1 2、供電系統設置總配電箱1號干線塔吊二級箱塔式起重機開關箱塔式起重機塔吊照明高壓汞燈開關箱高壓汞燈高壓汞燈開關箱高壓汞燈2號干線鋼筋棚二級箱鋼筋彎曲機開關箱鋼筋彎曲機鋼筋切斷機開關箱鋼筋切斷機鋼筋調直機開關箱鋼筋調直機套絲切開關箱套絲切鋼筋彎曲機開關箱鋼筋彎曲機鋼筋切斷機開關箱鋼筋切斷機鋼筋棚照明碘鎢燈2開關箱碘鎢燈2碘鎢燈2開關箱碘鎢燈23號干線辦公區和宿舍照明白熾燈開關箱白熾燈辦公

4、區和宿舍二級箱電蒸箱開關箱電蒸箱電熱水器開關箱電熱水器插座開關箱插座電熱水器開關箱電熱水器4號干線木工加工區二級箱木工圓鋸機開關箱木工圓鋸機5號干線施工層二級箱蛙式夯土機開關箱蛙式夯土機蛙式夯土機開關箱蛙式夯土機插入式振動器開關箱插入式振動器平板式振動器開關箱平板式振動器插入式振動器開關箱插入式振動器平板式振動器開關箱平板式振動器 四、設計內容和步驟 1、現場勘探及初步設計: (1)本工程所在施工現場范圍內施工前無各種埋地管線。 (2)現場采用380V低壓供電，設一配電總箱，內有計量設備，采用TN-S系統供電。 (3)根據施工現場用電設備布置情況，總箱進線采用導線空氣明敷/架空線路敷設，干線采

5、用空氣明敷/架空線路敷設，用電器導線采用空氣明敷/架空線路敷設。布置位置及線路走向參見臨時配電系統圖及現場平面圖，采用三級配電，三級防護。 (4)按照J(rèn)GJ46-2005規定制定施工組織設計，接地電阻R4。 2、確定用電負荷: (1)、塔式起重機 Kx=1，Cos=0.65，tg=1.17 將Jc=40%統一換算到Jc1 =25%的額定容量 Pn=36.6kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×36.6=46.3 kW Pjs=Kx×Pe=1×46.3=46.3kW Qjs=Pjs×t

6、g=46.3×1.17=54.13kvar (2)、高壓汞燈 Kx=1，Cos=0.7，tg=1.02 Pjs=1×1×1.1=1.1kW Qjs=Pjs×tg=1.1×1.02=1.12kvar (3)、高壓汞燈 Kx=1，Cos=0.7，tg=1.02 Pjs=1×1×1.1=1.1kW Qjs=Pjs×tg=1.1×1.02=1.12kvar (4)、鋼筋彎曲機 Kx=1，Cos=0.7，tg=1.02 Pjs=1×3=3kW Qjs=Pjs×tg=3×1.02=3.0

7、6kvar (5)、鋼筋切斷機 Kx=1，Cos=0.7，tg=1.02 Pjs=1×3=3kW Qjs=Pjs×tg=3×1.02=3.06kvar (6)、鋼筋調直機 Kx=1，Cos=0.7，tg=1.02 Pjs=1×11=11kW Qjs=Pjs×tg=11×1.02=11.22kvar (7)、套絲切 Kx=1，Cos=0.65，tg=1.17 Pjs=1×3=3kW Qjs=Pjs×tg=3×1.17=3.51kvar (8)、鋼筋彎曲機 Kx=0.65，Cos=0.7，tg=1.02 Pj

8、s=0.65×3=1.95kW Qjs=Pjs×tg=1.95×1.02=1.99kvar (9)、鋼筋切斷機 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×3=1.95kW Qjs=Pjs×tg=1.95×1.02=1.99kvar (10)、碘鎢燈2 Kx=1，Cos=0.7，tg=1.02 Pjs=1×1×1=1kW Qjs=Pjs×tg=1×1.02=1.02kvar (11)、碘鎢燈2 Kx=1，Cos=0.7，tg=1.02 Pjs=1×1×1

9、=1kW Qjs=Pjs×tg=1×1.02=1.02kvar (12)、白熾燈 Kx=1，Cos=1，tg=0 Pjs=1×2.2×1=2.2kW Qjs=Pjs×tg=2.2×0=0kvar (13)、電蒸箱 Kx=1，Cos=0.65，tg=1.17 Pjs=1×24=24kW Qjs=Pjs×tg=24×1.17=28.06kvar (14)、電熱水器 Kx=1，Cos=0.65，tg=1.17 Pjs=1×10=10kW Qjs=Pjs×tg=10×1.17=11.

10、69kvar (15)、插座 Kx=1，Cos=0.65，tg=1.17 將Jc=30%統一換算到Jc1 =25%的額定容量 Pn=4kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.3/0.25)1/2×4=4.38 kW Pjs=Kx×Pe=1×4.38=4.38kW Qjs=Pjs×tg=4.38×1.17=5.12kvar (16)、電熱水器 Kx=1，Cos=0.6，tg=1.33 Pjs=1×10=10kW Qjs=Pjs×tg=10×1.33=13.33kvar

11、(17)、木工圓鋸機 Kx=1，Cos=0.55，tg=1.52 Pjs=1×3=3kW Qjs=Pjs×tg=3×1.52=4.56kvar (18)、蛙式夯土機 Kx=0.75，Cos=0.8，tg=0.75 Pjs=0.75×3=2.25kW Qjs=Pjs×tg=2.25×0.75=1.69kvar (19)、蛙式夯土機 Kx=0.75，Cos=0.8，tg=0.75 Pjs=0.75×3=2.25kW Qjs=Pjs×tg=2.25×0.75=1.69kvar (20)、插入式振動器 Kx=0.

12、3，Cos=0.7，tg=1.02 Pjs=0.3×1.1=0.33kW Qjs=Pjs×tg=0.33×1.02=0.34kvar (21)、平板式振動器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×1.1=0.33kW Qjs=Pjs×tg=0.33×1.02=0.34kvar (22)、插入式振動器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×1.1=0.33kW Qjs=Pjs×tg=0.33×1.02=0.34kvar (23)、平板式振動器 Kx=0.3，C

13、os=0.7，tg=1.02 Pjs=0.3×1.1=0.33kW Qjs=Pjs×tg=0.33×1.02=0.34kvar (24)總的計算負荷計算，總箱同期系數取Kx=0.7 總的有功功率 Pjs=Kx×Pjs=0.7×(46.3+1.1+1.1+3+3+11+3+1.95+1.95+1+1+2.2+24+10+4.38+10+3+2.25+2.25+0.33+0.33+0.33+0.33)=93.659kW 總的無功功率 Qjs=Kx×Qjs=0.7×(54.13+1.12+1.12+3.06+3.06+11.22+

14、3.51+1.99+1.99+1.02+1.02+0+28.06+11.69+5.12+13.33+4.56+1.69+1.69+0.34+0.34+0.34+0.34)=105.507kvar 總的視在功率 Sjs=(Pjs2+Qjs2)1/2=(93.6592+105.5072)1/2=141.08kVA 總的計算電流計算 Ijs=Sjs/(1.732×Ue)=141.08/(1.732×0.38)=214.355A 3、塔吊二級箱線路上導線截面及分配箱、開關箱內電氣設備選擇: 在選擇前應對照平面圖和系統圖先由用電設備至開關箱計算，再由開關箱至分配箱計算，選擇導線及開關

15、設備。分配箱至開關箱，開關箱至用電設備的導線敷設采用銅空氣明敷. (1)、塔式起重機開關箱至塔式起重機導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.65，tg=1.17 Ijs=Kx×Pe/(1.732×Ue×Cos)=1×46.3/(1.732×0.38×0.65)=108.22A ii)選擇導線 選擇VV-3×35+2×16，空氣明敷/架空線路時其安全載流量為115A。室外架空銅芯導線按機械強度的最小截面為10mm2，滿足要求。 iii)選擇電氣設備

16、 選擇開關箱內隔離開關為HH3-200/200 ，其熔體額定電流為Ir=200A，漏電保護器為DZ20L-160/125。 (2)、高壓汞燈開關箱至高壓汞燈導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx×Pe/(Ue×Cos)=1×1/(0.22×0.7)=6.49A ii)選擇導線 選擇VV-3×10+2×6，空氣明敷/架空線路時其安全載流量為53A。室外架空銅芯導線按機械強度的最小截面為10mm2，滿足要求。 iii)選擇電氣設備 選擇開

17、關箱內隔離開關為HK1-10/10 ，其熔體額定電流為Ir=10A，漏電保護器為DZ15LE-40/10。 (3)、高壓汞燈開關箱至高壓汞燈導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx×Pe/(Ue×Cos)=1×1/(0.22×0.7)=6.49A ii)選擇導線 選擇VV-3×10+2×6，空氣明敷時其安全載流量為53A。室外架空銅芯導線按機械強度的最小截面為10mm2，滿足要求。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-1

18、0/10 ，其熔體額定電流為Ir=10A，漏電保護器為DZ15LE-40/10。 (4)、塔吊二級箱至第1組電機(塔式起重機)的開關箱的導線截面及分配箱內開關的選擇 i)計算電流 塔式起重機; Kx=1，Cos=0.65，tg=1.17; Ijs=Kx×Pe×臺數/(1.732×Ue×Cos)=1×46.3×1/(1.732×0.38×0.65)=108.22A Ijs(1組電機)=108.22A 該組中最大的開關箱電流Ijs=108.22A 兩者中取大值Ijs=108.22A ii)選擇導線 選擇VV-3

19、5;35+2×16，安全載流量為115A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HH3-200/200 ，其熔體額定電流為Ir=200A，漏電保護器為DZ20L-160/125。 (5)、塔吊照明至第1組照明燈具(高壓汞燈、高壓汞燈)的開關箱的導線截面及分配箱內開關的選擇 i)計算電流 高壓汞燈; Kx=1，Cos=0.7，tg=1.02; Ijs=Kx×Pe×臺數/(Ue×Cos)=1×1×1/(0.22×0.7)=6.49A; 高壓汞燈; Kx=1，Cos=0.7，tg=1.02; Ijs=Kx×Pe&

20、#215;臺數/(Ue×Cos)=1×1×1/(0.22×0.7)=6.49A Ijs(1組燈具)=12.99A 該組中最大的開關箱電流Ijs=6.49A 由于該組下有多個開關箱，所以最大電流需要乘以1.1的系數 兩者中取大值Ijs=12.99×1.1=14.29A ii)選擇導線 選擇VV-3×10+2×6，空氣明敷時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-15/15 ，其熔體額定電流為Ir=15A，漏電保護器為DZ15LE-40/15。 (6)塔吊二級箱進線及進線開關的選擇 i)計算電

21、流 Kx=0.7，Cos=0.9 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7×36.6/(1.732×0.38×0.9)=43.25A 該分箱下最大組線電流Ijs=108.22A 兩者中取大值Ijs=108.22A ii)選擇導線 選擇VV-3×35+2×16，空氣明敷時其安全載流量為115A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HH3-200/200 ，其熔體額定電流為Ir=200A，漏電保護器為DZ20L-160/125。 (7)塔吊照明進線及進線開關的選擇 i)計算電流 Kx=0.7，

22、Cos=0.9 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7×2/(1.732×0.38×0.9)=2.36A 該分箱下最大組線電流Ijs=14.29A 兩者中取大值Ijs=14.29A ii)選擇導線 選擇VV-3×10+2×6，空氣明敷時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-15/15 ，其熔體額定電流為Ir=15A，漏電保護器為DZ15LE-40/15。 (8)塔吊二級箱導線截面及出線開關的選擇 i)計算電流： 按導線安全載流量： Kx=0.65，Cos=0.

23、75 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.65×38.6/(1.732×0.38×0.75)=50.83A 該干線下最大的分配箱電流Ijs=108.22A 由于該干線下有多個分配箱，所以最大電流需要乘以1.1的系數 選擇的電流Ijs=108.22×1.1=119.04A 按允許電壓降： S=Kx×(P×L)/CU=0.65×3008/(77×5)=5.078mm2 選擇VV-3×50+2×25，空氣明敷時其安全載流量為141A。 ii)選擇出線開關

24、 塔吊二級箱出線開關選擇HH3-200/200，其熔體額定電流為Ir=200A，漏電保護器為DZ20L-160/125。 4、鋼筋棚二級箱線路上導線截面及分配箱、開關箱內電氣設備選擇: 在選擇前應對照平面圖和系統圖先由用電設備至開關箱計算，再由開關箱至分配箱計算，選擇導線及開關設備。分配箱至開關箱，開關箱至用電設備的導線敷設采用銅空氣明敷. (1)、鋼筋彎曲機開關箱至鋼筋彎曲機導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1

25、5;3/(1.732×0.38×0.7)=6.51A ii)選擇導線選擇VV-3×10+2×6，空氣明敷時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-10/10 ，其熔體額定電流為Ir=10A，漏電保護器為DZ15LE-40/15。 (2)、鋼筋切斷機開關箱至鋼筋切斷機導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×3/(1.732×0.3

26、8×0.7)=6.51A ii)選擇導線 選擇VV-3×10+2×6，空氣明敷/架空線路時其安全載流量為53A。室外架空銅芯導線按機械強度的最小截面為10mm2，滿足要求。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-10/10 ，其熔體額定電流為Ir=10A，漏電保護器為DZ15LE-40/15。 (3)、鋼筋調直機開關箱至鋼筋調直機導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×

27、11/(1.732×0.38×0.7)=23.88A ii)選擇導線 選擇VV-3×10+2×6，空氣明敷/架空線路時其安全載流量為53A。室外架空銅芯導線按機械強度的最小截面為10mm2，滿足要求。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-30/30 ，其熔體額定電流為Ir=30A，漏電保護器為DZ15LE-40/30。 (4)、套絲切開關箱至套絲切導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.65，tg=1.17 Ijs=Kx ×Pe/(1.732×Ue&#

28、215;Cos)=1×3/(1.732×0.38×0.65)=7.01A ii)選擇導線選擇VV-3×10+2×6，空氣明敷/架空線路時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-10/10 ，其熔體額定電流為Ir=10A，漏電保護器為DZ15LE-40/10。 (5)、鋼筋彎曲機開關箱至鋼筋彎曲機導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1

29、15;3/(1.732×0.38×0.7)=6.51A ii)選擇導線選擇VV-3×10+2×6，空氣明敷/架空線路時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-10/10 ，其熔體額定電流為Ir=10A，漏電保護器為DZ15LE-40/30。 (6)、鋼筋切斷機開關箱至鋼筋切斷機導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×3/(1.732

30、15;0.38×0.7)=6.51A ii)選擇導線 選擇VV-3×10+2×6，空氣明敷/架空線路時其安全載流量為53A。室外架空銅芯導線按機械強度的最小截面為10mm2，滿足要求。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-10/10 ，其熔體額定電流為Ir=10A，漏電保護器為DZ15LE-40/10。 (7)、碘鎢燈2開關箱至碘鎢燈2導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx×Pe/(Ue×Cos)=1×1/(0.22&

31、#215;0.7)=6.49A ii)選擇導線選擇VV-3×10+2×6，空氣明敷/架空線路時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-10/10 ，其熔體額定電流為Ir=10A，漏電保護器為DZ15LE-63/63。 (8)、碘鎢燈2開關箱至碘鎢燈2導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx×Pe/(Ue×Cos)=1×1/(0.22×0.7)=6.49A ii)選擇導線選擇VV-3×10+2

32、×6，空氣明敷/架空線路時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-10/10 ，其熔體額定電流為Ir=10A，漏電保護器為DZ15LE-40/15。 (9)、鋼筋棚二級箱至第1組電機(鋼筋彎曲機、鋼筋切斷機、鋼筋調直機、套絲切、鋼筋彎曲機、鋼筋切斷機)的開關箱的導線截面及分配箱內開關的選擇 i)計算電流 鋼筋彎曲機; Kx=1，Cos=0.7，tg=1.02; Ijs= Kx ×Pe ×臺數/(1.732×Ue×Cos)=1×3×1/(1.732×0.38×0.7)=6

33、.51A; 鋼筋切斷機; Kx=1，Cos=0.7，tg=1.02; Ijs= Kx ×Pe ×臺數/(1.732×Ue×Cos)=1×3×1/(1.732×0.38×0.7)=6.51A; 鋼筋調直機; Kx=1，Cos=0.7，tg=1.02; Ijs= Kx ×Pe ×臺數/(1.732×Ue×Cos)=1×11×1/(1.732×0.38×0.7)=23.88A; 套絲切; Kx=1，Cos=0.65，tg=1.17; Ijs=

34、 Kx ×Pe ×臺數/(1.732×Ue×Cos)=1×3×1/(1.732×0.38×0.65)=7.01A; 鋼筋彎曲機; Kx=0.65，Cos=0.7，tg=1.02; Ijs= Kx ×Pe ×臺數/(1.732×Ue×Cos)=0.65×3×1/(1.732×0.38×0.7)=4.23A; 鋼筋切斷機; Kx=0.65，Cos=0.7，tg=1.02; Ijs= Kx ×Pe ×臺數/(1.732&#

35、215;Ue×Cos)=0.65×3×1/(1.732×0.38×0.7)=4.23A Ijs(1組電機)=52.38A 該組中最大的開關箱電流Ijs=23.88A 由于該組下有多個開關箱，所以最大電流需要乘以1.1的系數 兩者中取大值Ijs=52.38×1.1=57.61A ii)選擇導線 選擇VV-3×16+2×10，空氣明敷/架空線路時其安全載流量為71A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HH3-100/100 ，其熔體額定電流為Ir=100A，漏電保護器為DZ15LE-63/63。 (10)、

36、鋼筋棚照明至第1組照明燈具(碘鎢燈2、碘鎢燈2)的開關箱的導線截面及分配箱內開關的選擇 i)計算電流 碘鎢燈2; Kx=1，Cos=0.7，tg=1.02; Ijs=Kx×Pe×臺數/(Ue×Cos)=1×1×1/(0.22×0.7)=6.49A; 碘鎢燈2; Kx=1，Cos=0.7，tg=1.02; Ijs=Kx×Pe×臺數/(Ue×Cos)=1×1×1/(0.22×0.7)=6.49A Ijs(1組燈具)=12.99A 該組中最大的開關箱電流Ijs=6.49A 由于該組

37、下有多個開關箱，所以最大電流需要乘以1.1的系數 兩者中取大值Ijs=12.99×1.1=14.29A ii)選擇導線 選擇VV-3×10+2×6，空氣明敷時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-15/15 ，其熔體額定電流為Ir=15A，漏電保護器為DZ15LE-40/15。 (11)鋼筋棚二級箱進線及進線開關的選擇 i)計算電流 Kx=0.7，Cos=0.9 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7×26/(1.732×0.38×0.9)=30.7

38、3A 該分箱下最大組線電流Ijs=57.61A 兩者中取大值Ijs=57.61A ii)選擇導線 選擇VV-3×16+2×10，空氣明敷時其安全載流量為71A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HH3-100/100 ，其熔體額定電流為Ir=100A，漏電保護器為DZ20L-160/80。 (12)鋼筋棚照明進線及進線開關的選擇 i)計算電流 Kx=0.7，Cos=0.9 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7×2/(1.732×0.38×0.9)=2.36A 該分箱下最大組線電流Ij

39、s=14.29A 兩者中取大值Ijs=14.29A ii)選擇導線 選擇VV-3×10+2×6，空氣明敷時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-15/15 ，其熔體額定電流為Ir=15A，漏電保護器為DZ20L-160/100。 (13)鋼筋棚二級箱導線截面及出線開關的選擇 i)計算電流： 按導線安全載流量： Kx=0.65，Cos=0.75 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.65×28/(1.732×0.38×0.75)=36.87A 該干線下最大的分配箱

40、電流Ijs=57.61A 由于該干線下有多個分配箱，所以最大電流需要乘以1.1的系數 選擇的電流Ijs=57.61×1.1=63.38A 按允許電壓降： S=Kx×(P×L)/CU=0.65×2700/(77×5)=4.558mm2 選擇VV-3×16+2×10，空氣明敷時其安全載流量為71A。 ii)選擇出線開關 鋼筋棚二級箱出線開關選擇HH3-100/100，其熔體額定電流為Ir=100A，漏電保護器為DZ20L-160/80。 5、辦公區和宿舍二級箱線路上導線截面及分配箱、開關箱內電氣設備選擇:在選擇前應對照平面圖和系

41、統圖先由用電設備至開關箱計算，再由開關箱至分配箱計算，選擇導線及開關設備。 (1)、白熾燈開關箱至白熾燈導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=1，tg=0 Ijs=Kx×Pe/(Ue×Cos)=1×0.1/(0.22×1)=0.45A ii)選擇導線選擇VV-3×10+2×6，空氣明敷/架空線路時其安全載流量為53A。 iii)選擇電氣設備 由于開關控制22臺用電器，開關的電流為Ir=0.45×22(臺數)=10.00A。 選擇開關箱內隔離開關為HK1-15/

42、15 ，其熔體額定電流為Ir=15A，漏電保護器為DZ15LE-63/63。 (2)、電蒸箱開關箱至電蒸箱導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.65，tg=1.17 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×24/(1.732×0.38×0.65)=56.1A ii)選擇導線選擇VV-3×16+2×10，空氣明敷時其安全載流量為71A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-60/60 ，其熔體額定電流為Ir=60A，

43、漏電保護器為DZ15LE-63/63。 (3)、電熱水器開關箱至電熱水器導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.65，tg=1.17 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×10/(1.732×0.38×0.65)=23.38A ii)選擇導線選擇VV-3×10+2×6，空氣明敷時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-30/30 ，其熔體額定電流為Ir=30A，漏電保護器為DZ15LE-40/3

44、0。 (4)、插座開關箱至插座導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.65，tg=1.17 Ijs=Kx×Pe/(1.732×Ue×Cos)=1×4.38/(1.732×0.38×0.65)=10.24A ii)選擇導線選擇VV-3×10+2×6，空氣明敷時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-15/15 ，其熔體額定電流為Ir=15A，漏電保護器為DZ20L-160/125。 (5)、電熱水器開關箱至電熱水器

45、導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.6，tg=1.33 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×10/(1.732×0.38×0.6)=25.32A ii)選擇導線選擇VV-3×10+2×6，空氣明敷/架空線路時其安全載流量為53A。iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-30/30 ，其熔體額定電流為Ir=30A，漏電保護器為DZ20L-160/160。 (6)、辦公區和宿舍照明至第1組照明燈具(白熾燈)的開關箱的

46、導線截面及分配箱內開關的選擇 i)計算電流 白熾燈; Kx=1，Cos=1，tg=0; Ijs=Kx×Pe×臺數/(Ue×Cos)=1×0.1×22/(0.22×1)=10A Ijs(1組燈具)=10A 該組中最大的開關箱電流Ijs=10A 兩者中取大值Ijs=10.00A ii)選擇導線 選擇VV-3×50+2×25，空氣明敷時其安全載流量為141A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HH3-200/200 ，其熔體額定電流為Ir=200A，漏電保護器為DZ20L-160/125。 (7)、辦公區和宿

47、舍二級箱至第1組電機(電蒸箱、電熱水器、插座、電熱水器)的開關箱的導線截面及分配箱內開關的選擇 i)計算電流 電蒸箱; Kx=1，Cos=0.65，tg=1.17; Ijs= Kx ×Pe ×臺數/(1.732×Ue×Cos)=1×24×1/(1.732×0.38×0.65)=56.1A; 電熱水器; Kx=1，Cos=0.65，tg=1.17; Ijs= Kx ×Pe ×臺數/(1.732×Ue×Cos)=1×10×1/(1.732×0.38&

48、#215;0.65)=23.38A; 插座; Kx=1，Cos=0.65，tg=1.17; Ijs=Kx×Pe×臺數/(1.732×Ue×Cos)=1×4.38×1/(1.732×0.38×0.65)=10.24A; 電熱水器; Kx=1，Cos=0.6，tg=1.33; Ijs= Kx ×Pe ×臺數/(1.732×Ue×Cos)=1×10×1/(1.732×0.38×0.6)=25.32A Ijs(1組電機)=115.04A 該組中

49、最大的開關箱電流Ijs=56.1A 由于該組下有多個開關箱，所以最大電流需要乘以1.1的系數 兩者中取大值Ijs=115.04×1.1=126.55A ii)選擇導線 選擇VV-3×50+2×25，空氣明敷/架空線路時其安全載流量為141A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HH3-200/200 ，其熔體額定電流為Ir=200A，漏電保護器為DZ20L-160/160。 (8)辦公區和宿舍照明進線及進線開關的選擇 i)計算電流 Kx=0.7，Cos=0.9 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7

50、5;0.1/(1.732×0.38×0.9)=0.12A 該分箱下最大組線電流Ijs=10.00A 兩者中取大值Ijs=10.00A ii)選擇導線 選擇VV-3×50+2×25，空氣明敷時其安全載流量為141A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HH3-200/200 ，其熔體額定電流為Ir=200A，漏電保護器為DZ20L-160/160。 (9)辦公區和宿舍二級箱進線及進線開關的選擇 i)計算電流 Kx=0.7，Cos=0.9 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7×48/(1.

51、732×0.38×0.9)=56.72A 該分箱下最大組線電流Ijs=126.55A 兩者中取大值Ijs=126.55A ii)選擇導線 選擇VV-3×50+2×25，空氣明敷時其安全載流量為141A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HH3-200/200 ，其熔體額定電流為Ir=200A，漏電保護器為DZ20L-160/160。 (10)辦公區和宿舍二級箱導線截面及出線開關的選擇 i)計算電流： 按導線安全載流量： Kx=0.65，Cos=0.75 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.65&

52、#215;48.1/(1.732×0.38×0.75)=63.34A 該干線下最大的分配箱電流Ijs=126.55A 由于該干線下有多個分配箱，所以最大電流需要乘以1.1的系數 選擇的電流Ijs=126.55×1.1=139.20A 按允許電壓降： S=Kx×(P×L)/CU=0.65×2410/(77×5)=4.069mm2 選擇VV-3×50+2×25，空氣明敷時其安全載流量為141A。 ii)選擇出線開關 辦公區和宿舍二級箱出線開關選擇HH3-200/200，其熔體額定電流為Ir=200A，漏電保護

53、器為DZ20L-160/160。 6、木工加工區二級箱線路上導線截面及分配箱、開關箱內電氣設備選擇:在選擇前應對照平面圖和系統圖先由用電設備至開關箱計算，再由開關箱至分配箱計算，選擇導線及開關設備。(1)、木工圓鋸機開關箱至木工圓鋸機導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.55，tg=1.52 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×3/(1.732×0.38×0.55)=8.29A ii)選擇導線選擇VV-3×10+2×6，空氣明

54、敷時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-10/10 ，其熔體額定電流為Ir=10A，漏電保護器為DZ15LE-40/15。 (2)、木工加工區二級箱至第1組電機(木工圓鋸機)的開關箱的導線截面及分配箱內開關的選擇 i)計算電流 木工圓鋸機; Kx=1，Cos=0.55，tg=1.52; Ijs= Kx ×Pe ×臺數/(1.732×Ue×Cos)=1×3×1/(1.732×0.38×0.55)=8.29A Ijs(1組電機)=8.29A 該組中最大的開關箱電流Ijs=8.29

55、A 兩者中取大值Ijs=8.29A ii)選擇導線 選擇VV-3×10+2×6，空氣明敷時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-30/30 ，其熔體額定電流為Ir=30A，漏電保護器為DZ15LE-63/63。 (3)木工加工區二級箱進線及進線開關的選擇 i)計算電流 Kx=0.7，Cos=0.9 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7×3/(1.732×0.38×0.9)=3.55A 該分箱下最大組線電流Ijs=8.29A 兩者中取大值Ijs=8.29A i

56、i)選擇導線 選擇VV-3×10+2×6，空氣明敷時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-10/10 ，其熔體額定電流為Ir=10A，漏電保護器為DZ15LE-63/63。 (4)木工加工區二級箱導線截面及出線開關的選擇 i)計算電流： 按導線安全載流量： Kx=0.65，Cos=0.75 Ijs=Kx×Pe/(1.732×Ue×Cos)=0.65×3/(1.732×0.38×0.75)=3.95A 該干線下最大的分配箱電流Ijs=8.29A 選擇的電流Ijs=8.29A 按允

57、許電壓降： S=Kx×(P×L)/CU=0.65×90/(77×5)=0.152mm2 選擇VV-3×10+2×6，空氣明敷時其安全載流量為53A。 ii)選擇出線開關 木工加工區二級箱出線開關選擇HK1-10/10，其熔體額定電流為Ir=10A，漏電保護器為DZ15LE-40/15。 7、施工層二級箱線路上導線截面及分配箱、開關箱內電氣設備選擇: 在選擇前應對照平面圖和系統圖先由用電設備至開關箱計算，再由開關箱至分配箱計算，選擇導線及開關設備。 (1)、蛙式夯土機開關箱至蛙式夯土機導線截面及開關箱內電氣設備選擇(開關箱以下用電器啟動后需要系數取1): i)計算電流 Kx=1，Cos=0.8，tg=0.75 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×3/(1.732×0.38×0.8)=5.7A ii)選擇導線選擇VV-3×10+2×6，空氣明敷/架空線路時其安全載流量為53A。 iii)選擇電氣設備 選擇開關箱內隔離開關為HK1-10/10 ，其熔體額定電流為Ir=10A，漏電保護器為DZ15LE-63/63。 (2)、蛙式夯土機開關箱至蛙式夯土機導線截
