施工平面布置及臨時設施布置

1、3.施工平面布置及臨時設施布置3.1 施工作業現場的布置原則由于施工現場用地緊張，辦公區域、生活區域、施工區域布局采取分散布置原則。充分體現環保節能和人文相結合，臨時設施布置按業主要求進行建設，標準統一，集中文明管理。堅持以人為本，服務于人的原則。為保證施工進度，臨時道路布置保證物流暢通的原則。確保安全原則。臨時用水、用電統一規劃，集中管理的原則。3.2 施工作業現場的規劃3.2.1 施工現場臨時道路布置及現場平面硬化1、主體施工階段臨時道路布置現場道路為臨時施工道路， 因此進入施工現場首先要按照現場平面布置圖對現場臨時施工道路進行施工，施工臨時道路布設原則保證大車的行走，并在臨時施工道路兩側

2、布設臨時排水溝，保證雨季施工道路的暢通。 （見附圖：施工現場臨設道路布置圖）2、施工道路布置的要求（ 1）施工區內公共道路：修筑場內臨時道路，并在整個施工期間負責道路維護和管理，確保施工區內公共道路按照晴雨天標準暢通無阻。（ 2）施工區內公共通道（包括建筑物內公共通道）照明：每50米須設置功率大于1000W 的燈，并在整個施工期間負責照明設施的維護管理，保證施工區公共通道（包括建筑物內公共通道）照明。（ 3）施工主干道臨時道路的布置，進場道路利用現場兩個入口到進入施工區，在施工區域內形成出入口連通的施工主干道，以利于施工。（4）臨時道路構造臨時施工主路寬6m、輔路寬4m,具體做法見附圖。3、現

3、場硬化現場臨時道路兩邊全部用 C15混凝土硬化。硬化層厚度為10cm,硬化面積約2000 m203.2.2 辦公、生活、施工臨時設施布置現場辦公、生活、施工臨時布置方案：1）現場辦公甲方提供、生活區不在現場設置、施工區只布置生產臨設，互不影響。2）在塔吊覆蓋范圍內的臨建房屋一律做防護，防護形式為腳手架搭設單層50mm厚木板。3）規劃科學合理，保證滿足現場施工、生活、辦公的需要臨建面積見下表：在舁 廳P臨設名稱回積（m2）位置備注1辦公區1602施工隊生活用房720場外設置3試驗室20見臨時用地布置圖4材料庫房40見臨時用地布置圖5警衛室20見臨時用地布置圖6周轉料具堆場1200見臨時用地布置圖

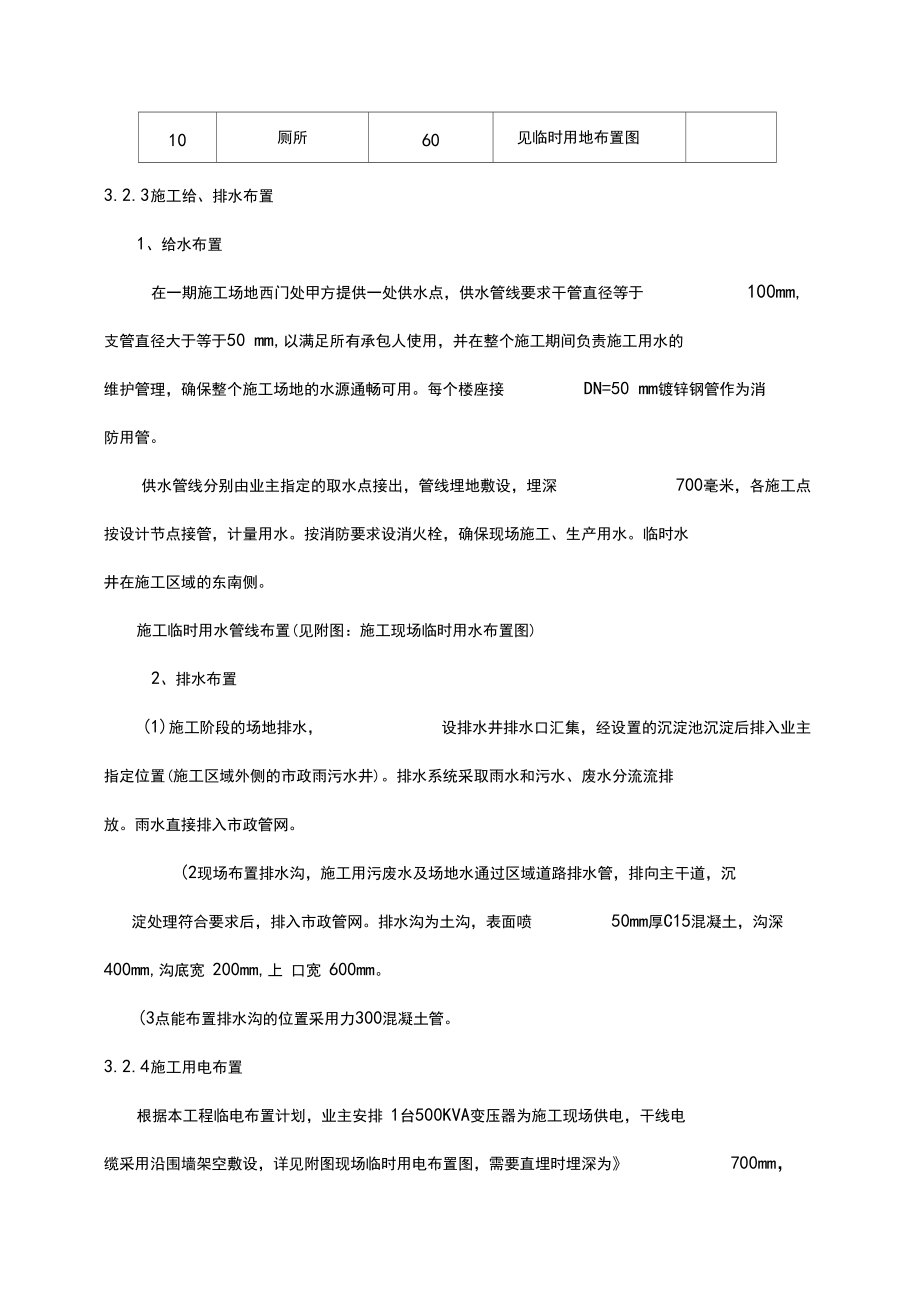

4、7鋼筋堆放場270見臨時用地布置圖8鋼筋加工房190見臨時用地布置圖9木工加工房120見臨時用地布置圖10廁所60見臨時用地布置圖3.2.3 施工給、排水布置1、給水布置在一期施工場地西門處甲方提供一處供水點，供水管線要求干管直徑等于100mm,支管直徑大于等于50 mm,以滿足所有承包人使用，并在整個施工期間負責施工用水的 維護管理，確保整個施工場地的水源通暢可用。每個樓座接DN=50 mm鍍鋅鋼管作為消防用管。供水管線分別由業主指定的取水點接出，管線埋地敷設，埋深 700毫米，各施工點 按設計節點接管，計量用水。按消防要求設消火栓，確?，F(xiàn)場施工、生產用水。臨時水 井在施工區域的東南側。施工

5、臨時用水管線布置(見附圖：施工現場臨時用水布置圖)2、排水布置(1)施工階段的場地排水， 設排水井排水口匯集，經設置的沉淀池沉淀后排入業主 指定位置(施工區域外側的市政雨污水井)。排水系統采取雨水和污水、廢水分流流排 放。雨水直接排入市政管網。(2現場布置排水溝，施工用污廢水及場地水通過區域道路排水管，排向主干道，沉淀處理符合要求后，排入市政管網。排水溝為土溝，表面噴50mm厚C15混凝土，溝深400mm,溝底寬 200mm,上 口寬 600mm。(3點能布置排水溝的位置采用力300混凝土管。3.2.4 施工用電布置根據本工程臨電布置計劃，業主安排 1臺500KVA變壓器為施工現場供電，干線電

6、纜采用沿圍墻架空敷設，詳見附圖現場臨時用電布置圖，需要直埋時埋深為700mm，本項目工程和生活區臨電供電系統均采用 TN-S供電方式，采用三相五線制配電，在每個總配電柜處做重復接地，根據總配電箱做一級配電箱，按一級配電箱一二級配電 箱一開關箱實行分級配電，實現三級控制兩級保護。每一干線系統要求在首尾及中間至少做三組人工接地極，接地電阻要求不大于4Q?？偱潆娤洳贾迷谧儔浩鞲浇?，由二級配電箱深入施工各分區區域供電，開關箱分散供電，施工作業面根據需要由照明開關箱供 局部照明。人工接地裝置見下圖： aS 矍伴軸呻人戊糖體示H施工現場臨電布置包含1臺總箱，現場外圍設3臺配電箱離總配電箱較遠的用電部 位，

7、采用拖電纜的移動式戶外開關箱供電。（見附圖：施工現場臨時用電布置圖） 3.3施工作業現場的管理措施針對本工程的特點，結合現行規范及制定的作業指導書編制各分項具體細化的施工 文字方案并進行交底，使各級施工管理人員做到心中有數，從各方面保證施工處于有效 受控狀態。組織所有技術人員認真學習新規范、新規程，特別是天津天津開發區和業主方的要 求，積極推廣新技術，引進國內外的先進施工經驗，充分利用已有的先進技術。建立與 周邊管理單位的聯系渠道，確保施工正常運轉。3.3.1 三通一平管理工程開工前按施工要求編制好施工道路、場地排水、施工用水、施工用電、臨時生活設施等的平面規劃。根據批準的平面規劃做好施工現場

8、三通一平。施工中道路及排水系統的暢通。 保證整個施工現場的整潔、 有序、 文明。 為了縮短各種材料、 工具的轉運，組織現場平面及立體交叉流水作業，施工平面管理由項目經理負責，日常工作由現場項目副經理、技術負責人組織實施，分片區包干管理。3.3.2 現場臨時設施管理施工平面應布局緊湊， 根據實際情況， 施工現場只設置必要的生產、 生活大臨設施、堆場及工具房、其他臨時設施，經業主批準后興建。凡進入現場的設備、材料必須按平面布置指定的位置堆放整齊，不得任意堆放?，F(xiàn)場臨時設施必須做到外觀整齊，色調統一，布置合理。施工隊伍進場后，按項目部要求統一安排食宿住行，做到整齊統一，絕對消除臟、亂、散、游現象，樹

9、立我公司良好施工形象。3.3.3 施工機械和現場材料管理施工機械、 施工材料等應依據工程進度計劃及需要進場。 施工機械在指定地點停放；施工材料及周轉料具按指定地點歸類整齊堆放。邊角余料集中堆放，工業垃圾設點存放并及時外運。制定施工機具需用動態計劃，按施工平面的要求組織施工機械設備和工具進退場。進入現場的材料，無總包單位的簽字手續和業主的認可，嚴禁出場。3.3.4 土方管理本工程實行土方統一平衡，集中管理。施工中土方就地平衡使用，多余的土方一律運至場區內集中專用棄土場，嚴禁隨意棄土堆放。進入棄土場的車輛服從場內管理人員指揮，按指定地點堆放。大門口設清洗池，土方車輛需做好防遺灑工作。土方平衡必須滿

10、足業主方的要求。3.3.5 文明管理定期組織文明施工檢查、評比，好的表彰，差的批評，存在的問題限期整改。現場施工平面設專人按標準化工地的標準進行管理，接受業主的領導、協調和檢查。現場設五牌一圖、 設置門衛， 施工人員佩帶胸卡， 便于查驗。 現場主要出入口處張貼出入制度、現場管理?xiàng)l例、工程簡介、安全管理等規章制度與條款。其他需符合天津開發區和業主方的要求。3.4用電安全管理措施安全用電技術措施包括兩個方向的內容：一是安全用電在技術上所采取的措施；二是為了保證安全用電和供電的可靠性在組織上所采取的各種措施， 它包括各種制度的建立、組織管理等一系列內容。安全用電措施應包括下列內容：3.4.1 保護接

11、地保護接地是指將電氣設備不帶電的金屬外殼與接地極之間做可靠的電氣連接。 它的作用是當電氣設備的金屬外殼帶電時，如果人體觸及此外殼時，由于人體的電阻遠大于接地體電阻，則大部分電流經接地體流入大地，而流經人體的電流很小。這時只要適當控制接地電阻（一般不大于 4Q）,就可減少觸電事故發生。但是在 TT供電系統中，這種保護方式的設備外殼電壓對人體來說還是相當危險的。因此這種保護方式只適用于TT供電系統的施工現場，按規定保護接地電阻不大于4 Q。3.4.2 保護接零在電源中性點直接接地的低壓電力系統中， 將用電設備的金屬外殼與供電系統中的零線或?qū)Ｓ昧憔€直接做電氣連接，稱為保護接零。它的作用是當電氣設備的

12、金屬外殼帶電時，短路電流經零線而成閉合電路，使其變成單相短路故障，因零線的阻抗很小，所以短路電流很大，一般大于額定電流的幾倍甚至幾十倍，這樣大的單相短路將使保護裝置迅速而準確的動作，切斷事故電源，保證人身安全。其供電系統為接零保護系統，即TN系統，TN系統包括TN-C、TN-C-S、TN-S三種類型。本工程采用 TN-S系統。TN-S 供電系統。 它是把工作零線N 和專用保護線PE 在供電電源處嚴格分開的供電系統，也稱三相五線制。它的優點是專用保護線上無電流，此線專門承接故障電流，確保其保護裝置動作。 應該特別指出， PE 線不許斷線。 在供電末端應將PE 線做重復接地。施工時應注意：除了總箱

13、處外，其它各處均不得把N 線和 PE 線連接， PE 線上不得安裝開關和熔斷器，也不得把大地兼做PE 線且 PE 線不得通過工作電流。 PE 線也不得進入漏電保護器且必須由電源進線零線重復接地處或總漏電保護器電源側零線處引出，因?yàn)榫€路末端的漏電保護器動作，會使前級漏電保護器動作。必須注意：當施工現場與外電線路共用同一供電系統時，電氣設備的接地、接零保護應與原系統保持一致。 不允得對一部分設備采取保護接地， 對另一部分采取保護接零。因?yàn)樵谕幌到y(tǒng)中，如果有的設備采取接地，有的設備采取接零，則當采取接地的設備發生碰殼時，零線電位將升高，而使所有接零的設備外殼都帶上危險的電壓。3.4.3 設置漏電保

14、護器1）施工現場的總配電箱至開關箱應至少設置兩級漏電保護器，而且兩級漏電保護器的額定漏電動作電流和額定漏電動作時間應作合理配合，使之具有分級保護的功能。2）開關箱中必須設置漏電保護器，施工現場所有用電設備，除作保護接零外，必須在設備負荷線的首端處安裝漏電保護器。3）漏電保護器應裝設在配電箱電源隔離開關的負荷側和開關箱電源隔離開關的負荷側，不得用于啟動電器設備的操作。4）漏電保護器的選擇應符合先行國家標準剩余電流動作保護器的一般要求GB 6829和漏電保護器安全和運行的要求 GB 13955的規定，開關箱內的漏電保護器其額定漏電動作電流應不大于30mA,額定漏電動作時間應小于0.1&使用

15、潮濕和有腐蝕介質場所的漏電保護器應采用防濺型產品。具額定漏電動作電流應不大于15mA,額定漏電動作時間應小于 0.1s5） 總配箱中漏電保護器的額定漏電動作電流應大于30mA， 額定漏電動作時間應大于0.1s,但其額定漏電動作電流與額定漏電動作時間的乘積不應大于30mA so6）總配電箱和開關箱中漏電保護器的極數和線數必須與其負荷側負荷的相數和線數一致。7）配電箱、開關箱中的漏電保護器宜選用無輔助電源型（電磁式）產品，或選用輔助電源故障時能自動斷開的輔助電源型（電子式）產品。當選用輔助電源故障時不能自動斷開的輔助電源型（電子式）產品時，應同時設置缺相保護。3.4.4 安全電壓安全電壓指不戴任何

16、防護設備，接觸時對人體各部位不造成任何損害的電壓。對下列特殊場所應使用安全電壓照明器。1）工人宿舍、燈具離地面高度低于2.5m等場所的照明，電源電壓應不大于36V。2）在潮濕和易觸及帶電體場所的照明電源電壓不得大于24V。3）在特別潮濕的場所，導電良好的地面、鍋爐或金屬容器內工作的照明電源電壓不得大于 12V。3.4.5 電氣設備的設置應符合下列要求1）配電系統應設置配電柜或總配電箱、分配電箱、開關箱，實行三級配電。配電系統應采用三相負荷平衡。 220V 或 380V 單相用電設備接入220/380V 三相四線系統；30A 時，應采用 220/380V 三相四線制供電。2）動力配電箱與照明配電

17、箱宜分別設置，如合置在同一配電箱內，動力和照明線路應分路設置，照明線路接線宜接在動力開關的上側。3）總配電箱應設置在靠近電源區域，分配電箱應設置在用電設備或負荷相對集中的區域，分配電箱與開關箱的距離不得超過30m,開關箱與其控制的固定式用電設備的水平距離不應超過3m。4）每臺用電設備必須有各自專用的開關箱，禁止用同一個開關箱直接控制二臺及二臺以上用電設備（含插座） 。5）配電箱、開關箱應裝設在干燥、通風及常溫場所。不得裝設在有嚴重?fù)p傷作用的瓦斯、 煙氣、 潮氣及其它有害介質中。 亦不得裝設在易受外來固體物撞擊、 強烈振動、液體侵濺及熱源烘烤的場所。否則，應予清除或做防護處理。配電箱、開關箱周圍

18、應有足夠兩人同時工作的空間和通道，其周圍不得堆放任何有礙操作、維修的物品，不得有灌木雜草。6）配電箱、開關箱安裝要端正、牢固。固定式配電箱、開關箱的中心點與地面的垂直距離應為1.41.6m=移動式分配電箱、開關箱應設在堅固、穩定的支架上。其中心點與地面的垂直距離應為0.81.6m。配電箱、開關箱應采用冷軋鋼板或阻燃絕緣材料制作，鋼板的厚度應為1.22.0mm,其中開關箱箱體港版厚度不得小于1.2mm,配電 箱箱體鋼板厚度不得小于1.5mm,箱體表面應做防腐處理。7）配電箱、開關箱中導線的進線口和出線口應設在箱體下底面，嚴禁設在箱體的上頂面、側面、后面或箱門處。3.4.6 電工及用電人員必須符合

19、以下要求：1）電工必須經過按國家現行標準考核合格后，持證上崗工作；其他用電人員必須通過相關安全教育培訓和技術交底，考核合格后方可上崗工作。2）安裝、巡檢、維修或拆除臨時用電設備和線路，必須由電工完成，并應有人監護。電工等級應同工程的難易程度和技術復雜性相適應。3）各類用電人員應掌握安全用電基本知識和所用設備的性能，并應符合下列規定：使用電氣設備前必須按規定穿戴和配備好相應的勞動防護用品， 并應檢查電氣裝置和保護設施，嚴緊設備帶“缺陷”運轉；保管和維護所用設備，發現問題及時報告解決；暫時停用設備的開關箱必須分?jǐn)嚯娫锤綦x開關，并應關門上鎖；移動電氣設備時，必須經電工切斷電源并做妥善處理后進行。3.

20、4.7 電氣設備的使用與維護3.4.8 、開關箱應有名稱、用途、分路標記及系統接線圖。2）配電箱、開關箱箱門應配鎖，并應由專業負責。3）配電箱、開關箱應每月進行一次檢查和維修。檢查、維修人員必須是專業電工。檢查、維修時必須按規定穿、戴絕緣鞋、手套，必須使用電工絕緣工具，并應做檢查、維修工作記錄。4）對配電箱、開關箱進行定期維修、檢查時，必須將其前一級相應的電源隔離開關分閘斷電，并懸掛“禁止合閘、有人工作”停電標志牌，嚴禁帶電作業。5）配電箱、開關箱必須按照下列順序操作：送電操作順序?yàn)椋嚎偱潆娤?分配電箱-開關箱；停電操作順序?yàn)椋洪_關箱分-配電箱-總配電箱。但出現電氣故障的緊急情況可除外。6）施
