糖果盒塑料模設計說明書

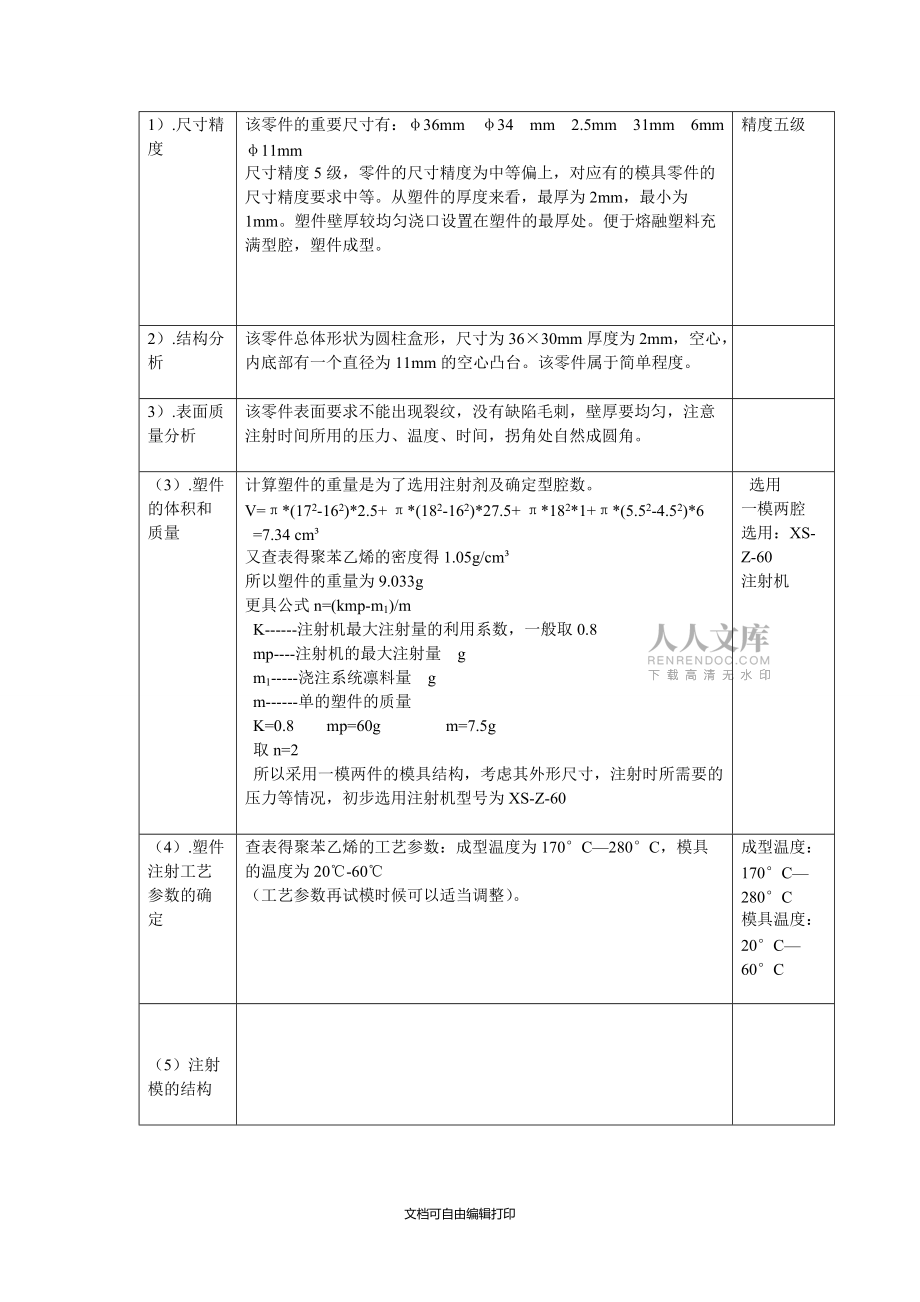

1、設計項目設計過程設計結果1.基座注射模的設計（1）塑件的工藝分析1）.塑件的原材料分析塑件結構入圖a：塑件材料采用聚苯乙烯（通用），其密度1.054g/cm²，制品的尺寸穩定性特別好，最高連續使用溫度為60°C80°C，它還具有一般塑件的電源性能和耐化學腐蝕性能。流動性和成型性能良好成品率高，但易出現裂紋，所以成型零件的脫模斜度不易過小，且推出要均勻，宜高料溫，低注射壓力成型并延長注射時間，以防止縮孔及變形，降低壓力，料溫過高易出現銀絲。選用聚苯乙烯(2).塑件的結構和尺寸精度、表面質量分析1）.尺寸精度該零件的重要尺寸有：36mm 34 mm 2.5mm 31m

2、m 6mm 11mm尺寸精度5級，零件的尺寸精度為中等偏上，對應有的模具零件的尺寸精度要求中等。從塑件的厚度來看，最厚為2mm，最小為1mm。塑件壁厚較均勻澆口設置在塑件的最厚處。便于熔融塑料充滿型腔，塑件成型。精度五級2）.結構分析該零件總體形狀為圓柱盒形，尺寸為36×30mm厚度為2mm，空心，內底部有一個直徑為11mm的空心凸臺。該零件屬于簡單程度。3）.表面質量分析該零件表面要求不能出現裂紋，沒有缺陷毛刺，壁厚要均勻，注意注射時間所用的壓力、溫度、時間，拐角處自然成圓角。（3）.塑件的體積和質量計算塑件的重量是為了選用注射劑及確定型腔數。V=*(172-162)*2.5+ *

3、(182-162)*27.5+ *182*1+*(5.52-4.52)*6 =7.34 cm³又查表得聚苯乙烯的密度得1.05g/cm³所以塑件的重量為9.033g更具公式n=(kmp-m1)/mK-注射機最大注射量的利用系數，一般取0.8mp-注射機的最大注射量 gm1-澆注系統凜料量 gm-單的塑件的質量K=0.8 mp=60g m=7.5g取n=2所以采用一模兩件的模具結構，考慮其外形尺寸，注射時所需要的壓力等情況，初步選用注射機型號為XS-Z-60 選用一模兩腔選用：XS-Z-60注射機（4）.塑件注射工藝參數的確定查表得聚苯乙烯的工藝參數：成型溫度為170

4、6;C280°C，模具的溫度為20-60（工藝參數再試模時候可以適當調整）。成型溫度：170°C280°C模具溫度：20°C60°C（5）注射模的結構1).分型面的選擇模具設計中，分型面的選擇很關鍵，它決定了模具的結構，應該根據分型面的選擇原則和塑件的成型要求來選擇分型面1)分型面應選在塑件的最大輪廓處。2）分型面的選擇應有利于塑件的脫模。3）分型面的選擇滿足塑件的外觀要求。4）分型面的選擇便于模具加工制造5）分型面的選擇保證塑件的質量要求。6）分型面的選擇要有利于排氣。本塑件的分型面如圖所示： 2）.確定型腔的排列方式本塑件在注射時才用一模兩

5、件的形式，即模具需要兩個型腔。綜合考慮澆注系統，模具結構的復雜程度等因素，采用如所示的型腔排列方式,如圖d所示: 圖d 3）.澆注系統的設計1.主流道的設計查表得XS-ZY-60射機的噴嘴的有關尺寸：噴嘴圓弧半徑R0=12 mm噴嘴孔直徑d0=2mm根據模具主流道與噴嘴的關系R=R0+(12)mmd=d0+(0.51)的關系。取主流道球面半徑R=13mm，小端直徑d=3mm.為了便于凜料從澆口套中拔出，主流道設計成圓錐形，其錐度為1°-3°。經換算得到主流道的大端直徑為D=7mm如圖e所示： 圖e2.分流道的設計分流道的形狀及尺寸應根據塑件的體積、壁厚、形狀的復雜程度、注射

6、速度、流道的長度因素來確定。塑件的形狀不復雜，熔料充滿型腔比較容易。根據型腔的排列方式流道的長度較短，為了便于加工選用截面形狀為半圓形型的。查表的R=4mm如圖f所示： 圖f3.澆口的設計根據塑件的成形要求及型腔的排列方式，選用側澆口較為合理。設計時，考慮選擇從壁厚2mm的底部進料，料由厚處往薄處流。低于分型面，這樣不利于填充、排氣，但沒有太大的影響，t=1mm b=1.5mmL=1mm尺寸如圖d所示。 圖dR=12mmd0=2mm d=3m R=13 D=7m(6).成形零件結構設計1).凹模的結構設計凹模采用一模兩腔的結構形式，考慮加工的難易程度和材料的價值等因素，凹模采用鑲?cè)胧?，由型芯?/p>

7、固定板組成，如圖和h所示： 圖h 2)凸模結構的設計根據塑件的結構將凸模設計為如下結構，即凸模頂部有內凹，以滿足塑件外形要求。 （7）.模具設計有關計算1）.型腔型芯工作尺寸計算收縮率s=0.4%0.6% 平均收縮率 z=3 x=0.75類型模具零件名稱塑件尺寸計算公式型腔上凹模360-0.56Lm 0+ =(1+s)Ls-x0+35.760+0.19300-0.5Hm 0+ =(1+s)Ls-x0+29.780+0.18下凹模340-0.56Lm 0+ =(1+s)Ls-x0+33.750+0.192.50-0.2Hm 0+ =(1+s)Ls-x0+2.360+0.07凸模內凹140-0.3

8、2Lm 0+ =(1+s)Ls-x0+13.830+0.1160-0.24Hm 0+ =(1+s)Ls-x0+5.850+0.08型芯 凸模320+0.56Lm0 =(1+s)Ls+x0 32.580-0.19280+0.5Hm0 =(1+s)Ls+x0 28.520-0.17凹模內凸110+0.32Lm0 =(1+s)Ls+x0 11.300-0.1160+0.24Hm0 =(1+s)Ls+x0 6.21o-0.082)壁厚計算及標準模架的選擇凹模型腔側壁厚經查表得S=20mm初步估計凹模尺寸查表選擇標準模架250*L A2型3)閉合高度的確定所選模架如圖所示： 算出其合模高度為199mm(

9、8).模具加熱和冷卻系統的計算本塑件在注射成形時不要求有太高的模溫，因而在模具上可以不加設加溫系統。聚苯乙烯成型周期為4090s，要求模具溫度為2060，故可以不設冷卻系統，可以依靠空氣冷卻的方式冷卻模具即可。(9).注射機有關參數的校核由上述的計算模具的閉合高度H=199mm，而XS-Z-60型注射機所允許模具的最小厚度70mm最大厚度200mm滿足要求。XS-Z-60的最大行程為s=180mm，能滿足此模具的開模行程。綜上所述，XS-Z-60能滿足此模具的使用要求。(10).繪制模具總裝配圖及其工作原理模具的工作原理：開模時，注射機帶動動模部分開始后退，在導柱導向下，拉料桿將主流道中的凝料

10、和塑件一起從定模中拉出，向后退到一定距離后注射機頂桿頂住推板，此時推出機構開始工作，推板推動推桿，推桿將塑件從凸模上推出。 合模時，注射機帶動動模部分前進，當復位桿與凹模接觸時，復位機構開始工作，在復位桿的作用下完成復位，再進行下一次注射 注射模具設計小結短短的一周注射模具設計已經接近尾聲了。此次的模具設計以電子稿形式設計的，這與以往不同，不需要在大型的圖紙上畫來畫去，為我們制圖節省了不少時間。注射模具課程設計是以模具設計課為基礎，是模具設計課的后續強化和訓練。在這周的注射模具設計過程中，我掌握了模具設計的大致步驟，鞏固了模具課程的理論知識以及一些專業知識。并且學會了通過查閱有關資料來設計注射

11、模具結構和工藝設計。車間塑料成型工藝卡片資料編號共 頁零件名稱蜜餞盒材料牌號PS設備型號XS-ZY-60裝配圖號材料定額單模件數2零件圖號單件重量7.5g工裝號材料干燥設備溫度/6075時間/h2料筒溫度后段/140160中段/前段/170190噴嘴/160170模具溫度/2060時間注射/s03保壓/s1540冷卻/s1530壓力注射壓力/Mpa60100背壓/ Mpa3040后處理溫度70時間定額輔助/min時間24s單件/min檢驗編制校對審核組長車間主任檢驗組長主管工程師附1：參考資料塑料成型工藝與模具設計（第二版） 屈華昌編著 P49 表3.1塑料成型工藝與模具設計（第二版） 屈華昌編著 P69 表3.9塑料成型工藝與模具設計（第二版） 屈華昌編著 P105 表4.2塑料成型工藝與模
