小臥式點鍍機使用說明書

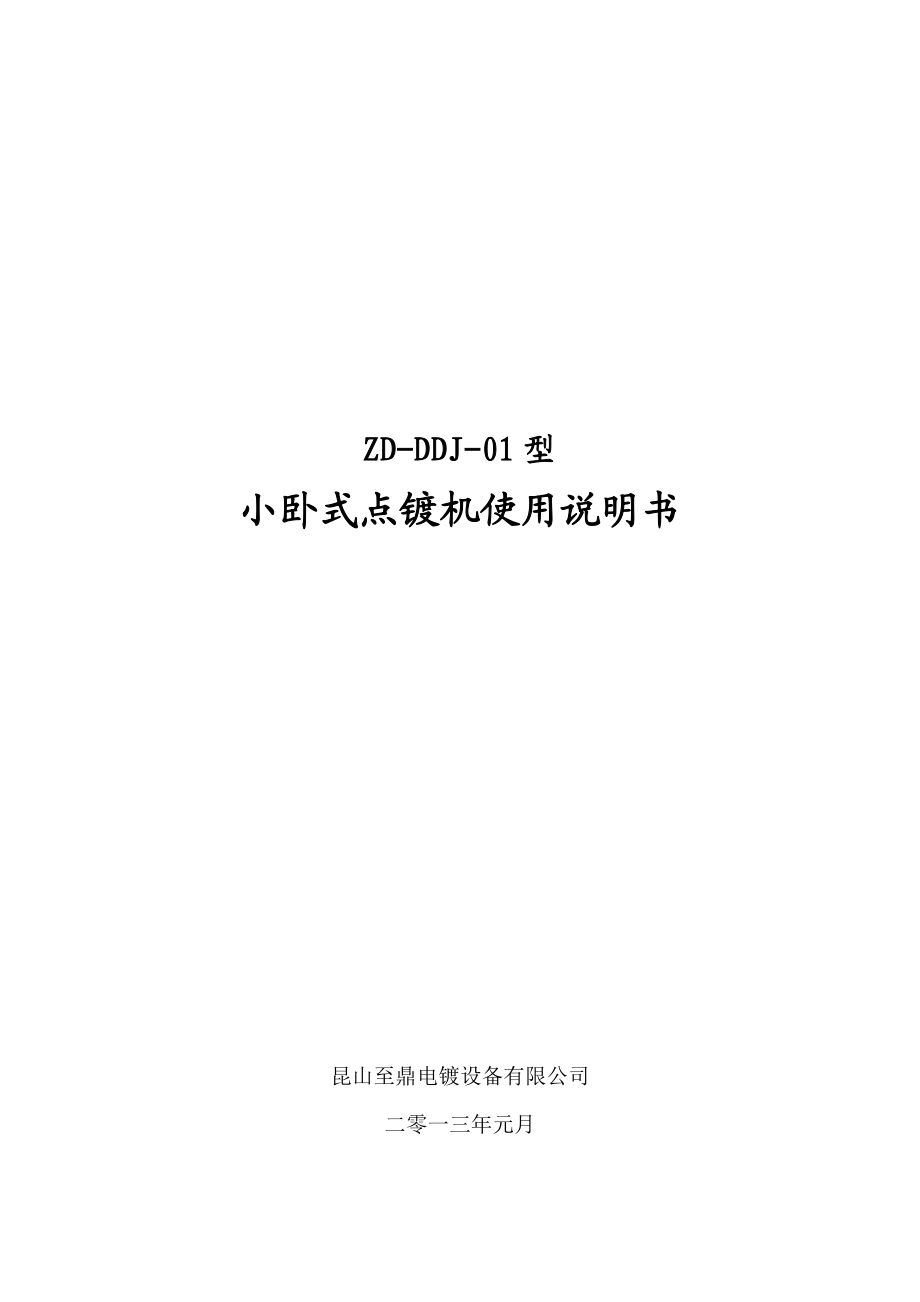

1、ZD-DDJ-01型小臥式點鍍機使用說明書昆山至鼎電鍍設備有限公司二零一三年元月目錄一、 系統組成及工作原理二、 技術參數三、 使用方法四、 保養規范五、 注意事項一、系統組成及原理臥式點度機由機械執行機構，調節裝置組成。其結構示意圖如下：87654321圖011、導位輪；2、皮帶輪；3、點鍍模具；4、水囊；5、張力輪；6、耳朵；7、調節把手；8、陽極軸機械執行機構原理：牽引裝置帶動料帶，將料帶拉進去，依次經過導位輪、點鍍模具、導位輪，然后出去，（如圖02）。皮帶料帶圖02二、技術參數1、尺寸：點鍍機，長度714mm，寬度290mm，高度320mm陽極寬度：20mm。進出料中心高度：190mm

2、。2、材料分析：G10：是一種由玻璃纖維布與環氧數脂所合成的復合材料，G10不會被水氣、液體所滲透，具備有絕緣、耐酸堿的特性，重量輕。PP：是一種半結晶性材料。它比PE要更堅硬并且有更高的熔點。由于均聚物型的PP溫度高于0以上時非常脆，因此許多商業的PP材料是加入14%乙烯的無規則共聚物或更高比率乙烯含量的鉗段式共聚物。共聚物型的PP材料有較低的熱扭曲溫度（100）、更高的透明度、低光澤度、低剛性，但是有有更強的抗沖擊強度。PP的沖擊強度隨著乙烯含量的增加而增大。PP的維卡軟化溫度為150。由于結晶度較高，這種材料的表面剛度和抗劃痕特性很好。PP不存在環境應力開裂問題。通常，采用加入玻璃纖維、

3、金屬添加劑或熱塑橡膠的方法對PP進行改性。PP的流動率MFR范圍在140。低MFR的PP材料抗沖擊特性較好但延展強度較低。對于相同MFR的材料，共聚物型的沖擊強度比均聚物型的要高。由于結晶，PP的收縮率相當高，一般為1.82.5%。并且收縮率的方向均勻性比PE-HD等材料要好得多。加入30%的玻璃添加劑可以使收縮率降到0.7%。均聚物型和共聚物型的PP材料都具有優良的抗吸濕性、抗酸堿腐蝕性、抗溶解性。然而，它對芳香烴（如苯）溶劑、氯化烴（四氯化碳）溶劑等沒有抵抗力。PP也不象PE那樣在高溫下仍具有抗氧化性。 PP塑料是聚丙烯塑料，是無毒的,對人體沒有產生危害。peek：機械特性，PEEK是韌性

4、和剛性兼?zhèn)洳⑷〉闷胶獾乃芰?。特別是它對交變應力的優良耐疲勞是所有塑料中最出眾的，可與合金材料媲美。 ：自潤滑性，PEEK在所有塑料中具有出眾的滑動特性，適合于嚴格要求低摩擦系數和耐摩耗用途使用。特別是碳纖、石墨各占一定比例混合改性的PEEK自潤滑性能更佳。 ：耐化學藥品性(耐腐蝕性)，PEEK具有優異的耐化學藥品性.在通常的化學藥品中，能溶解或者破壞它的只有濃 ，它的耐腐蝕性與鎳鋼相近。 ：阻燃性，PEEK是非常穩定的聚合物，1.45mm厚的樣品，不加任何阻燃劑就可達到最高阻燃標準。 ：耐剝離性，PEEK的耐剝離性很好，因此可制成包覆很薄的 或電磁線，并可在苛刻條件下使用。 ：耐疲勞性，PEE

5、K在所有樹脂中具有最好的耐疲勞性。 ：耐輻照性耐高輻照的能力很強，超過了通用樹脂中耐輻照性最好的聚苯乙烯。可以作成輻照劑量達1100Mrad時仍能保持良好的絕緣能力的高性能 。 ：耐水解性，PEEK及其復合材料不受水和高壓水蒸氣的化學影響，用這種材料作成的制品在高溫高壓水中連續使用仍可保持優異特性。Ti：耐腐蝕，密度4.5g/cm3,；可塑性強，導熱性和導電性差，低于不銹鋼3、張力：皮帶張力:F張3N四、操作方法 1、 使用前，各機構狀態良好，導位輪底邊與模具底邊呈水平直線。2、 將料帶從左端導位輪纏繞進去拉向中間點鍍模，調整導位輪，使料帶定位孔與點鍍模陶瓷針在一水平直線上，保持料帶定位孔順利

6、落在陶瓷針上。3、 開機時不得壓皮帶，當料帶順暢進入模具，定位孔于陶瓷針完全到位時，將和模具配套的皮帶依次纏繞在3個皮帶輪和張力輪上，如圖所示，按鍍區位置調整皮帶輪與張力輪高低，使皮帶正好壓住點鍍模槽液噴口。4、 調試張力輪，讓皮帶的張力達到技術參數左右值，打開泵浦查看槽液未從皮帶兩邊滲出為最佳5、 停機時，保證各部位避免碰撞和摩擦。 備注：1.水囊陽極噴頭寬度一定要大于被鍍料帶寬度 2.水囊陽極噴頭一定要對應點鍍模具噴口正中位置三、保養規范1、長時間停機時罩頭內要用回收水清洗避免檸檬酸干后卡壞軸承運轉不順；2、檢查陽極接線處是否氧化松動； 3、皮帶及時取下避免長時間受力導致局部變形； 4、點

7、鍍模保養 退PIN針頂針拆卸RTV膠鑷子 模具保養工具 1.退PIN針頂針 2.裝PIN針頂針 3.拆卸RTV膠鑷子 4.1、裝PIN針頂針退損壞陶瓷PIN 步驟一 步驟二 步驟三 頂針要小于內側孔，以免損害模具本 退PIN頂針從陶瓷針底部向上敲打，使PIN針從PIN 孔 孔內退出，用鑷子夾出PIN針放入指定位置 4.2、裝陶瓷PIN 用鑷子將對應規格陶 用帶有凹孔頂針穩 左手拿帶有凹孔頂 陶瓷針肩膀平瓷針放入模具孔邊 住陶瓷針，移開鑷 針，右手拿錘子錘 模具表面時， 子 位置最佳 4.3、裝RTV膠用鑷子將RTV膠細腳 在模具內側用手拉膠腳， RTV膠裝好后側光觀察端送入孔內 并觀察RTV膠到位狀況 表面是否有凹凸之處 并修復平整以防滲金 4.4、模具表面長金去除備注：模具在長時
