DNA實驗室規化設計說明

1、D N A 檢 測 實 驗 室 建 設設計說明DNA僉測室是一種特殊實驗室，它不僅采用了獲得諾貝爾獎的實時熒光定量 PCRft術，尤其是對設計建造過程中的室內空氣污染控制和操作流程過程中的交叉污染控制有著及其特殊和非常嚴格的要求；本設計專為刑偵技術DNA檢測實驗區室內空氣污染控制環境建設提出了整體解決方案。參照標準：法庭科學DNAS驗室檢驗規范公安部 GA/T 383-2002法庭科學DN骸驗室規范公安部GA/T 382-2002臨床基因擴增檢驗實驗室工作規范衛醫發20028 號文臨床基因擴增檢驗實驗室管理暫行辦法衛醫發200210 號文臨床基因擴增檢驗實驗室設置標準衛醫發200210 號文附

2、件基因檢驗實驗室技術要求國家質監檢驗總局SN/T 1193-2003潔凈室及相關受控環境- 生物污染控制國際標準ISO 14698潔凈廠房設計規范國家標準GB 50073-2001潔凈室施工及驗收規范建設部JGJ 71-90室內空氣質量標準國家標準GB/T 1883-2002實驗室生物安全通用要求國家標準GB 19489-2004GB 50346-2004病原微生物實驗室生物安全管理?xiàng)l例衛生部（2004-11-12 ）低壓電氣施工及檢收規范國家標準GB 50254-96通風與空調工程施工質量驗收規范國家標準GB50043-2002設計參數： 潔 凈 度CLASS 7（主實驗室）CLASS （輔

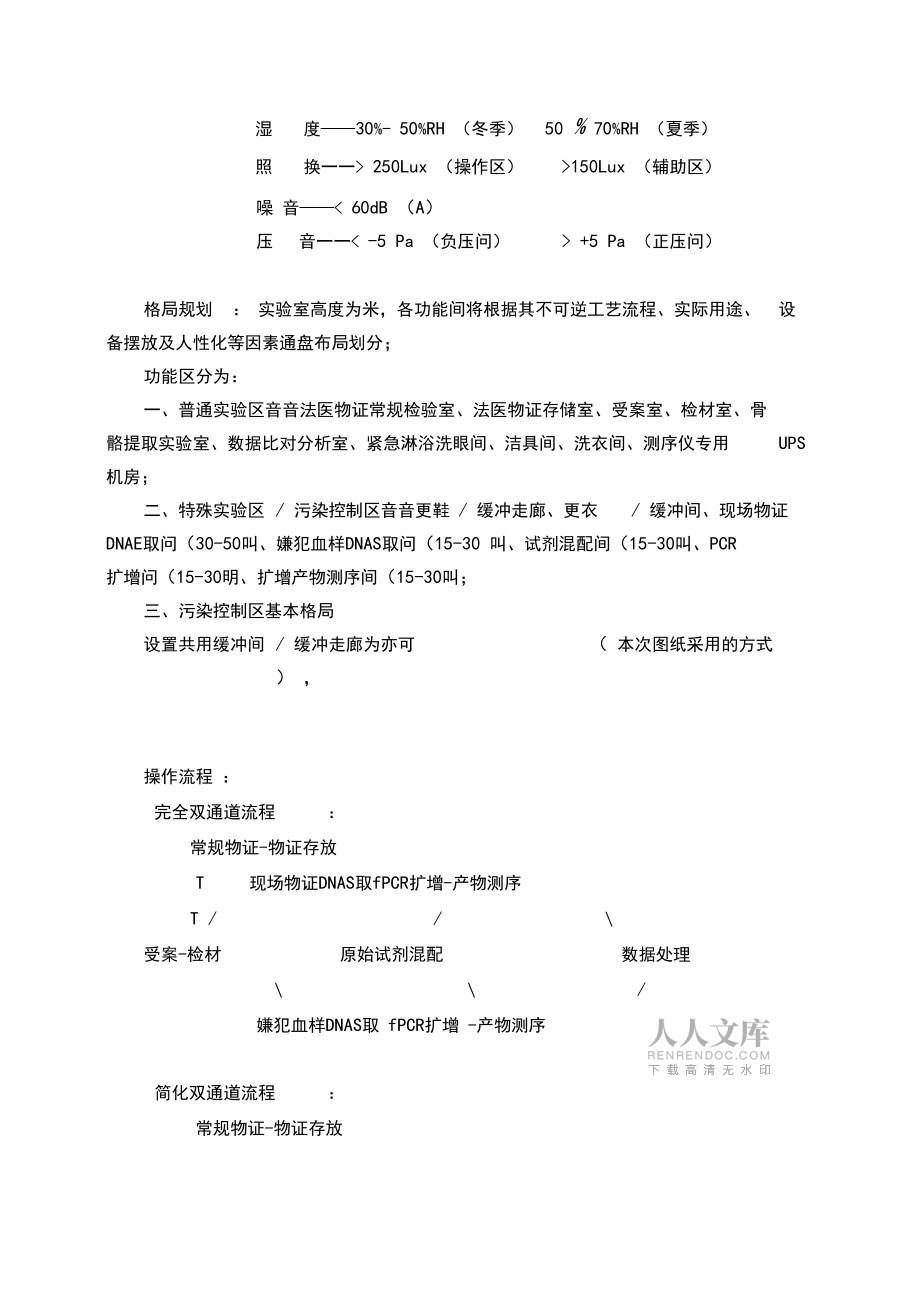

3、助間）換氣次數 15h-i25h-i （7級） 8h -110h-i （級）溫度20c22c （冬季）24 C26c （夏季）濕度30%- 50%RH （冬季）50 % 70%RH （夏季）照換一一> 250Lux （操作區）>150Lux （輔助區）噪 音< 60dB （A）壓音一一< -5 Pa （負壓?jiǎn)枺?gt; +5 Pa （正壓?jiǎn)枺└窬忠?guī)劃： 實驗室高度為米，各功能間將根據其不可逆工藝流程、實際用途、設備擺放及人性化等因素通盤布局劃分；功能區分為：一、普通實驗區音音法醫物證常規檢驗室、法醫物證存儲室、受案室、檢材室、骨骼提取實驗室、數據比對分析室、緊急淋浴洗眼

4、間、潔具間、洗衣間、測序儀專用UPS機房；二、特殊實驗區/ 污染控制區音音更鞋 / 緩沖走廊、更衣/ 緩沖間、現場物證DNAE取問（30-50叫、嫌犯血樣DNAS取問（15-30 叫、試劑混配間（15-30叫、pcr 擴增問（15-30明、擴增產物測序間（15-30叫；三、污染控制區基本格局設置共用緩沖間/ 緩沖走廊為亦可（ 本次圖紙采用的方式） ，操作流程 ：完全雙通道流程：常規物證-物證存放T現場物證DNAS取fPCR擴增-產物測序T /受案-檢材原始試劑混配數據處理/嫌犯血樣DNAS取 fPCR擴增 -產物測序簡化雙通道流程：常規物證-物證存放T /現場物證DNAS取受案.檢材.嫌犯血樣

5、DNAS取 .PCR擴增-產物測序-數據處理 原始試劑混配/單通道流程：常規物證-物證存放受案T - 檢材fDNA提取fPCR擴增-產物測序-數據處理 原始試劑混配/氣流組織：1、原始試劑混配室應為正壓間，在微環境百級超凈臺內操作，須防止其它程序功 能問對本操作間的污染；2、DNA提取室應為微負壓間，須設置排風系統，以防止核酸提取時可能產生的氣 溶膠對人員的侵害和對其它程序功能間的擴散污染；3、PCR擴增室應為微負壓間，須設置排風系統，以防止大量擴增產物對其它程序 功能間的擴散污染；4、測序室應為微負壓間，須設置排風系統，以防止擴增產物在電泳測序過程中的 擴散污染；同時因3130分析儀散熱量較

6、大，會提高室內溫度 3-5C；5、試劑混配室、DNAI取室、PCFT增室、檢測室如設置緩沖間，功能間內可均為 正壓，而在緩沖間內設置負壓，氣流從其雙道門的門縫處分別向緩沖間內流動，用合理的氣流組織方式避免各功能間的交叉污染 ；（此種布局一定程度上減少了房間的實用面積）6、高效送風口為頂送風，側下回/排風（豎井、夾道、緩沖問）方式通風空調：特殊實驗區各主要功能間采用非單向流、三級過濾、各自獨立送/ 回風、集中（或獨立）新/ 排風的凈化系統，室內空調全部選用懸掛風管式商用空調，通過新風 / 送風 /回風管道、風閥等連接懸掛式袋式中效凈化加壓風機箱，避免集中回風后再循環可能造成的空氣交叉污染，同時亦

7、可避免如采用全新風全排風方式而造成的室內熱量 /冷量大量流失、難以控制和潔凈度無法保證的技術問題，從而提高制熱/制冷效果，降低運行能耗；主要功能間內或其配套的緩沖間均加裝排風裝置，以防止室內污染空氣外漏它屋而造成的交叉污染，達到置換室內空氣。電氣照明： 室內照明燈具采用了國內優質的防塵凈化燈，為雙管40 瓦，在應急照明方面，采用了優質的應急凈化燈，當遭遇臨時停電或緊急事故斷電時，部分凈化燈管可迅速轉入蓄電池供電，以保證每間自動開啟一盞應急照明燈管，方便人員在15 分鐘內撤離，而平時， 此應急凈化燈與其它凈化燈同樣使用，無任何區別，省去了購買安裝應急燈組的麻煩，使整個試驗區內渾然一體、專業實用；

8、功能問及緩沖間設UV燈。室內電路上，均應采用達到國家標準的電氣線纜，采用并聯方式，主線使用班46MM線纜，插座及照明使用 MM線纜，所有線路均為暗裝，并使用 PVC阻燃線管，接 頭在技術夾層中采用線盒安裝，杜絕施工及維修中的安全隱患。配電柜及空氣開關均使用國內著名廠家的元器件，壽命長、安全可靠，風機動力配電箱與空調、照明、插座等 總配電箱將分別設置，各間凈化風機箱與空調可依據使用需求即可集中操控，亦可單獨使用。裝修材料：特殊實驗區搭建室內環境污染控制二級屏障 密閉間，其圍護、吊頂全部采用厚度為 50mm的EPS夾芯凈化彩鋼復合板（雙面鋼板厚度EPS容重16Kg/m3）,平整、無漏縫、易清潔、不

9、發塵；所有墻與頂、地、窗對接角均采用內圓?。幗牵┗蛲鈭A?。?yáng)角）和工藝，室內 無死角、不集塵、易清潔；50槽、門框料、窗框料、圓弧角等結構件均選用凈化專用 鋁型材料；實驗區域內地面全部選用純進口國際知名品牌的優質復合型 /通體型PVC地面，多 層工藝處理，PVC5縫焊接，防滲漏、防腐蝕、易清潔、美觀大方；室內圍護屏障所設固定采光窗/觀察窗均采用凈化專用鋁型材、浮法玻璃制作，不 可開啟；室內門可通過尺寸為寬 850mm高1900 mm負壓較大的室門向外側開啟，正 壓室門向內側開啟，走廊或主通道門向外側開啟，門上均設置有長方形觀察窗；作為二級屏障以降低外環境空氣或沙塵污染對室內的影響。配套設備：

10、本實驗室內根據需要將可配備具有國優品牌的微環境百級生物型超凈工作臺、補風型排毒通風柜、內排式凈化捕塵柜、II A型生物安全柜等作為微環境污 染控制的一級屏障；超凈工作臺、凈化捕塵柜、生物安全柜均選用進口風機，噪音低、 體積小、風量均勻，及自主研發的程序控制器，選用wm效率的高效過濾器；并與冰箱等其他落地設備、試劑柜/儀器臺/操作臺/電腦桌等現代實驗室家具、PCRa/測序 儀/離心機/工作站/計算機等各種臺式儀器及功能間格局等統一設計規劃；尤其是美國 ABI公司提供的測序儀和PCRK對室內空氣及溫濕度的環境控制具有一定的要求；各實驗室間配備不銹鋼傳遞窗作為物流專用單向通道，具具備雙門機械聯動互鎖

11、， 雙控紫外滅菌燈開關，傳送便捷， 人/物分流，從最大程度上降低交叉污染。各功能間儀器、設備基本配置（參考）:一、物證接案室1、收案實驗臺2、萬向排氣罩3、立式更衣柜4、臥式更鞋柜5、液晶屏臺式電腦6、打印機7、腳踏式不銹鋼垃圾桶 二、檢材準備室1、鋼結構實芯理化板臺面實驗臺2、柜式PP水槽洗滌臺3、雙門試劑柜4、常溫冰柜5、 -40 超低溫冰箱6、電熱恒溫冰箱7、壓力蒸汽滅菌鍋8、照像儀9、通風柜（腐敗物等）10、液晶屏臺式電腦11、腳踏式不銹鋼垃圾桶三、 核酸提取室（現場物證）1、鋼結構實芯理化板臺面實驗臺2、柜式PP水槽洗滌臺3、緊急洗眼器4、手消毒/ 烘干器5、H A型生物安全柜/補風

12、型通風柜/內排式凈化捕塵柜（骨格粉碎提取等）6、電冰箱7、電熱恒溫水浴鍋8、純水器9、加樣槍10、定時恒溫磁力攪拌器11、電子分析天平儀12、加濕器13、液晶屏臺式電腦14、DNAT增儀15、冷凍離心機16、高速離心機17、振蕩器18、腳踏式不銹鋼垃圾桶四、 核酸提取室（嫌犯血樣）1、鋼結構實芯理化板臺面實驗臺2、柜式PP水槽洗滌臺3、電冰箱4、加樣槍5、液晶屏臺式電腦6、n A型生物安全柜/補風型通風柜/無管道凈化通風柜7、冷凍離心機8、高速離心機9、定時恒溫磁力攪拌器10、電子分析天平儀11、電熱恒溫水浴鍋12、振蕩器13、腳踏式不銹鋼垃圾桶五、 試劑混配室1、鋼結構實芯理化板臺面實驗臺2、柜式PP水槽洗滌臺3、電冰箱4、加樣槍5、液晶屏臺式電腦6、生物型單面垂直送風百級潔凈工作臺7、小離心機8、不銹鋼試劑配送車9、腳踏式不銹鋼垃圾桶六、PCRT增室1、鋼結構實芯理化板臺面實驗臺2、柜式PP水槽洗滌臺3、電冰箱4、加樣槍5、 97
