1、實驗八描繪小燈泡的伏安特性曲線考綱解讀 1.掌握滑動變阻器的使用方法及連接方式.2.掌握伏安特性曲線的描繪方法.3.理解小燈泡的伏安特性曲線為什么不是一條直線基本實驗要求1實驗原理(1)測多組小燈泡的U、I，并繪出IU圖象；(2)由圖線的斜率反映電流與電壓和溫度的關系2實驗器材小燈泡“3.8 V,0.3 A”、電壓表“03 V15 V”、電流表“00.6 A3 A”、滑動變阻器、學生電源、開關、導線若干、坐標紙、鉛筆3實驗步驟(1)畫出電路圖(如圖甲)(2)將小燈泡、電流表、電壓表、滑動變阻器、學生電源、開關用導線連接成如實驗原理圖乙所示電路(3)測量與記錄移動滑動變阻器觸頭位置，測出12組左

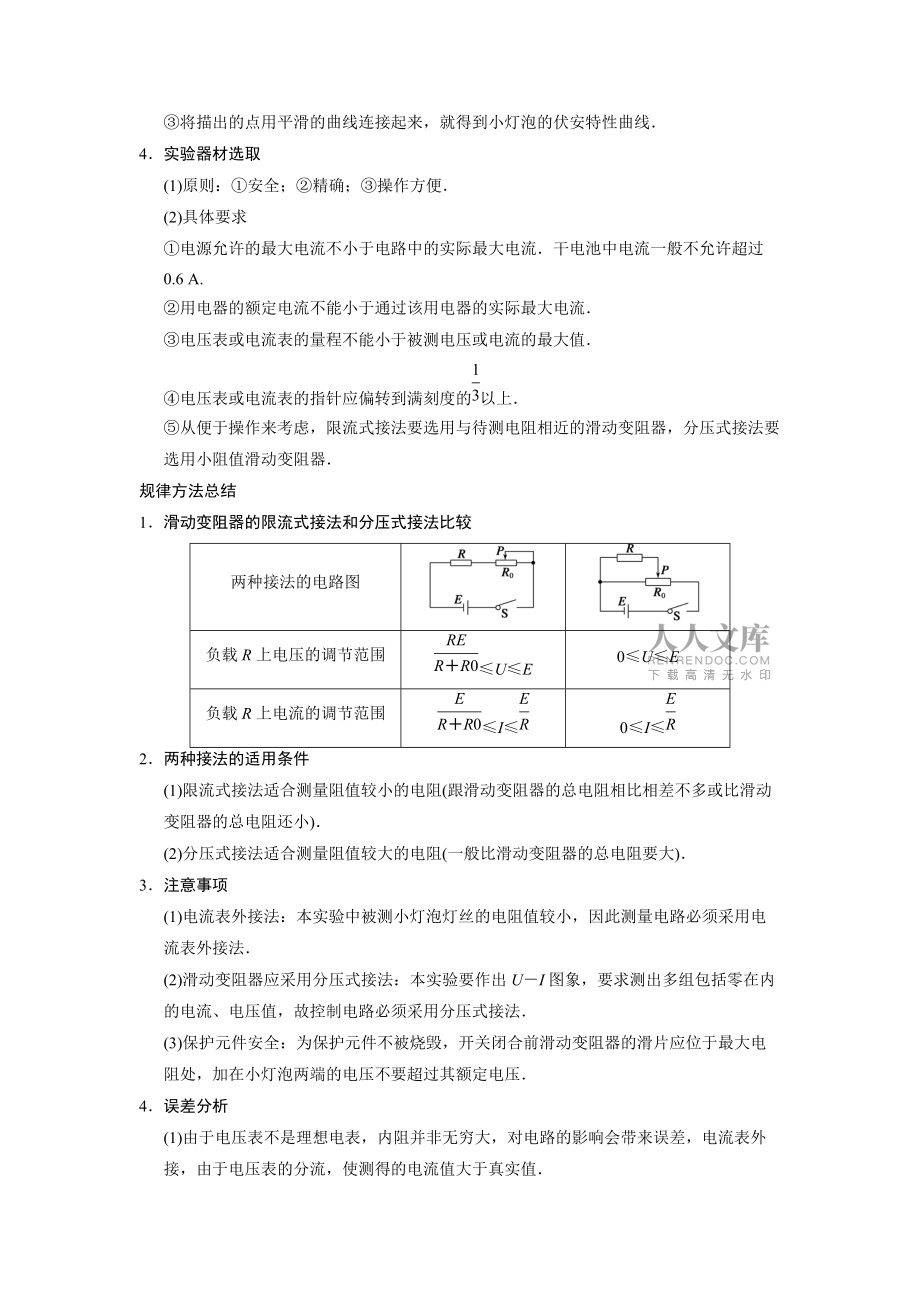

2、右不同的電壓值U和電流值I，并將測量數據填入自己設計的表格中(4)數據處理在坐標紙上以U為橫軸，I為縱軸，建立直角坐標系在坐標紙上描出各組數據所對應的點將描出的點用平滑的曲線連接起來，就得到小燈泡的伏安特性曲線4實驗器材選取(1)原則：安全；精確；操作方便(2)具體要求電源允許的最大電流不小于電路中的實際最大電流干電池中電流一般不允許超過0.6 A.用電器的額定電流不能小于通過該用電器的實際最大電流電壓表或電流表的量程不能小于被測電壓或電流的最大值電壓表或電流表的指針應偏轉到滿刻度的以上從便于操作來考慮，限流式接法要選用與待測電阻相近的滑動變阻器，分壓式接法要選用小阻值滑動變阻器規律方法總結1

3、滑動變阻器的限流式接法和分壓式接法比較兩種接法的電路圖負載R上電壓的調節范圍UE0UE負載R上電流的調節范圍I0I2兩種接法的適用條件(1)限流式接法適合測量阻值較小的電阻(跟滑動變阻器的總電阻相比相差不多或比滑動變阻器的總電阻還小)(2)分壓式接法適合測量阻值較大的電阻(一般比滑動變阻器的總電阻要大)3注意事項(1)電流表外接法：本實驗中被測小燈泡燈絲的電阻值較小，因此測量電路必須采用電流表外接法(2)滑動變阻器應采用分壓式接法：本實驗要作出UI圖象，要求測出多組包括零在內的電流、電壓值，故控制電路必須采用分壓式接法(3)保護元件安全：為保護元件不被燒毀，開關閉合前滑動變阻器的滑片應位于最大

4、電阻處，加在小燈泡兩端的電壓不要超過其額定電壓4誤差分析(1)由于電壓表不是理想電表，內阻并非無窮大，對電路的影響會帶來誤差，電流表外接，由于電壓表的分流，使測得的電流值大于真實值(2)測量時讀數帶來誤差(3)在坐標紙上描點、作圖帶來誤差.考點一對實驗原理和電路設計的考查例1(2012·四川理綜·22(2)某學習小組的同學擬探究小燈泡L的伏安特性曲線，可供選用的器材如下：小燈泡L，規格“4.0 V0.7 A”；電流表A1，量程3 A，內阻約為0.1 ；電流表A2，量程0.6 A，內阻r20.2 ；電壓表V，量程3 V，內阻rV9 k；標準電阻R1，阻值1 ；標準電阻R2，阻

5、值3 k；滑動變阻器R，阻值范圍010 ；學生電源E，電動勢6 V，內阻不計；開關S及導線若干甲同學設計了如圖1甲所示的電路來進行測量，當通過L的電流為0.46 A時，電壓表的示數如圖乙所示，此時L的電阻為_.甲乙圖1乙同學又設計了如圖2所示的電路來進行測量，電壓表指針指在最大刻度時，加在L上的電壓值是_ V.圖2圖3學習小組認為要想更準確地描繪出L完整的伏安特性曲線，需要重新設計電路請你在乙同學的基礎上利用所供器材，在圖3所示的虛線框內補畫出實驗電路圖，并在圖上標明所選器材代號考點二對儀器選取、圖象描繪及數據處理的考查例2物理興趣小組的同學們從實驗室中找到一只小燈泡，其標稱功率值為0.75

6、W，額定電壓值已模糊不清他們想測定其額定電壓值，于是先用歐姆表直接測出該燈泡的電阻約為2 ，然后根據公式計算出該燈泡的額定電壓U V1.22 V他們懷疑所得電壓值不準確，于是，再利用下面可供選擇的實驗器材設計一個電路，測量通過燈泡的電流和它兩端的電壓并根據測量數據來繪燈泡的UI圖線，進而分析燈泡的額定電壓A電壓表V(量程3 V，內阻約3 k)B電流表A1(量程150 mA，內阻約2 )C電流表A2(量程500 mA，內阻約0.6 )D滑動變阻器R1(020 )E滑動變阻器R2(0100 )F電源E(電動勢4.0 V，內阻不計)G開關S和導線若干H待測燈泡L(額定功率0.75 W，額定電壓未知)

7、(1)在下面所給的虛線框中畫出他們進行實驗的電路原理圖，指出上述器材中，電流表選擇_(填“A1”或“A2”)；滑動變阻器選擇_(填“R1”或“R2”)(2)在實驗過程中，該同學將燈泡兩端的電壓由零緩慢地增加，當電壓達到1.23 V時，發現燈泡亮度很暗，當達到2.70 V時，發現燈泡已過亮，便立即斷開開關，并將所測數據記錄在下邊表格中.次數1234567U/V0.200.601.001.401.802.202.70I/mA80155195227255279310請你根據實驗數據在圖4中作出燈泡的UI圖線圖4(3)由圖象得出該燈泡的額定電壓應為_V；這一結果大于1.23 V，其原因是_39電學實驗

8、電路設計的思路與方法 1首先應明確題目的要求，看清題目要求測定什么物理量，驗證、探究什么物理規律，或要求設計達到何種標準的電路等其設計原則是：安全、方便、經濟2在測量電路中，一般有電流表內接和外接兩種方式，對于給定電表內阻的情況，應先比較R0與待測電阻Rx的關系，其中R0，若Rx>R0，則設計為內接；若Rx<R0，則設計為外接；若電表量程不合適，往往還要用定值電阻對電表進行改裝3在控制電路中，滑動變阻器有分壓式、限流式兩種接法，若變阻器阻值較小，一般設計為分壓式；若變阻器阻值較大，一般設計為限流式，在二者都可行時，應先考慮限流方式，但下面三種情形必須設計為分壓式接法：(1)數據要求

9、從0開始變化；(2)變阻器阻值太小，限流限不??；(3)調節變阻器時，不能獲取有區分度的多組數據.1(2012·安徽理綜·21)圖6為“測繪小燈泡伏安特性曲線”實驗的實物電路圖，已知小燈泡額定電壓為2.5 V.圖6(1)完成下列實驗步驟：閉合開關前，調節滑動變阻器的滑片，_；閉合開關后，逐漸移動滑動變阻器的滑片，_；斷開開關，根據實驗數據作出小燈泡燈絲的伏安特性曲線(2)在虛線框中畫出與實物電路相應的電路圖2(2011·福建理綜·19(2)某同學在探究規格為“6 V，3 W”的小電珠伏安特性曲線實驗中：(1)在小電珠接入電路前，使用多用電表直接測量小電珠的

10、電阻，則應將選擇開關旋至_擋進行測量(填選項前的字母)A直流電壓10 V B直流電流5 mAC歐姆×100 D歐姆×1(2)該同學采用圖7所示的電路進行測量圖中R為滑動變阻器(阻值范圍020 ，額定電流1.0 A)，L為待測小電珠，為電壓表(量程6 V，電阻20 k)，為電流表(量程0.6 A，內阻 圖71 )，E為電源(電動勢8 V，內阻不計)，S為開關.在實驗過程中，開關S閉合前，滑動變阻器的滑片P應置于最_端；(填“左”或“右”).在實驗過程中，已知各元件均無故障，但閉合開關S后，無論如何調節滑片P，電壓表和電流表的示數總是調不到零，其原因是_點至_點的導線沒有連接好

11、；(圖中的黑色小圓點表示接線點，并用數字標記，空格中請?zhí)顚憟D7中的數字).該同學描繪出小電珠的伏安特性曲線示意圖如圖8所示，則小電珠的電阻值隨工作電壓的增大而_(填“不變”、“增大”或“減小”)3(2011·山東理綜·23(2)某同學利用圖9所示電路，探究了電源在不同負載下的輸出功率圖9所得實驗數據如下表，請?jiān)趫D10上畫出UI圖象.U/V1.961.861.801.841.641.56I/A0.050.150.250.350.450.55圖10根據所畫的UI圖象，可求得電流I0.20 A時電源的輸出功率為_ W(保留兩位有效數字)實驗完成后，該同學對實驗方案進行了反思，認為

12、按圖9電路進行實驗操作的過程中存在安全隱患，并對電路重新設計在圖11所示的電路中，你認為既能測出電源在不同負載下的輸出功率，又能消除安全隱患的是_(Rx阻值未知)圖114小亮同學為研究某電學元件(最大電壓不超過2.5 V，最大電流不超過0.55 A)的伏安特性曲線，在實驗室找到了下列實驗器材：A電壓表(量程是3 V，內阻是6 k)B電壓表(量程是15 V，內阻是30 k)C電流表(量程是0.6 A，內阻是0.5 )D電流表(量程是3 A，內阻是0.1 )F滑動變阻器(阻值范圍05 )，額定電流為0.6 AG滑動變阻器(阻值范圍0100 )，額定電流為0.6 AH直流電源(電動勢E3 V，內阻不

13、計)I開關、導線若干該同學設計電路并進行實驗，通過實驗得到如下數據(I和U分別表示電學元件上的電流和電壓).I/A00.120.210.290.340.380.420.450.470.490.50U/V00.200.400.600.801.001.201.401.601.802.00(1)為了提高實驗結果的準確程度，電流表選_；電壓表選_；滑動變阻器選_(以上均填寫器材代號)(2)請?jiān)谙旅娴奶摼€框中畫出實驗電路圖；(3)在圖12中描出該電學元件的伏安特性曲線；圖12(4)據圖中描出的伏安特性曲線可知，該電學元件的電阻隨溫度而變化的情況為：_.5在做“描繪小燈泡的伏安特性曲線”實驗時，所用器材有

14、：電動勢為6 V的電源、額定電壓為2.5 V的小燈泡、以及符合實驗要求的滑動變阻器、電表、開關和導線要求能測出盡可能多組數據圖13是沒有連接完整的實物電路(已連接好的導線有a、b、c、d、e、f六根)圖13(1)請你用筆畫線代替導線，在原圖中將實物電路連接完整；(2)連好電路，閉合開關，移動變阻器滑片P，發現小燈泡始終不亮，但電壓表有示數，電流表幾乎不偏轉，則故障的原因可能是_；(3)排除故障后閉合開關，移動滑片P到某處，電壓表的示數為2.2 V，要測量小燈泡的額定功率，應將滑片P向_端滑動(選填“左”或“右”)；(4)通過移動滑片P，分別記下了多組對應的電壓表和電流表的讀數，并繪制成了如圖1

15、4所示的UI圖象根據UI圖象提供的信息，可計算出小燈泡的額定功率是_ W；圖14(5)圖線是曲線而不是過原點的直線，原因是_.1答案54見解析圖解析電壓表的示數U2.30 V，所以燈泡L的電阻RL 5 .由題圖知電壓表V與R2串聯，根據串聯分壓，當電壓表V的示數為3 V時，R2兩端的電壓U2R2×3 000 V1 V，所以燈泡兩端的電壓UUVU2(31) V4 V.要想更準確地描繪出L完整的伏安特性曲線，則電壓表的量程應變?yōu)?.0 V，電流表的量程應變?yōu)?.7 A，因此將電壓表V與標準電阻R2串聯改裝成量程為4.0 V的電壓表，將電流表A2與標準電阻R1并聯改裝成量程為0.6 A A

16、0.72 A的電流表故虛線框內實驗電路如圖所示2解析(1)根據PI2R，估算燈泡的電流大約是600 mA，因此電流表應選A2；本實驗要描繪出燈泡的UI圖線，需要測量多組數據，因此滑動變阻器應接成分壓式，所以應選阻值較小的R1；小燈泡電阻不大，電流表應外接；(2)如圖所示(3)由PUI0.75 W，再結合圖象可知U額2.5 V；大于1.23 V的原因是由于燈泡冷態電阻小于正常工作時的電阻答案(1)電路原理圖如圖所示A2R1(2)見解析圖(3)2.5(2.42.6)燈泡冷態電阻小于正常工作時的電阻(或燈泡電阻隨溫度升高而變大)3答案(1)A2V1R1(2)如圖所示(3)減小0.121答案(1)使它

17、靠近滑動變阻器左端的接線柱增加小燈泡兩端的電壓，記錄電流表和電壓表的多組讀數，直至電壓達到其額定電壓(2)見解析圖解析(1)滑動變阻器為分壓式接法，故閉合開關前，小燈泡兩端的電壓為零，調節滑動變阻器的滑片，使它靠近滑動變阻器左端的接線柱閉合開關后，逐漸移動滑動變阻器的滑片，增加小燈泡兩端的電壓，記錄電流表和電壓表的多組讀數，直至電壓達到額定電壓(2)與實物電路相應的電路圖如圖所示2答案(1)D(2).左.15(或51).增大解析(1)因小電珠正常發光時的電阻R 12 ，小電珠未接入電路的電阻要比正常發光時小得多(因溫度的影響)，故用多用電表測未接入電路的小電珠的電阻，應選D.(2).在實驗時，閉合開關前，應使用電器的電壓、電流為最小值，故應使滑片P置于最左端.若1點到5點未接好，則電路成為滑動變阻器的限流式電路.在IU圖象中的每一點與O點連線的斜率逐漸減小，即電阻的倒數減小，所以電阻增大3答案如圖所示0.37bc解析選擇合適標度后描點，連接成圖象時，應舍棄第四組數據點在所畫的UI圖象上讀出與I0.2 A對應的電壓U值，根據PIU求解題中“存在安全隱患”，意為缺乏保護措施a電路中Rx起不到保護作用，d中Rx起保護作用，但不能測出電源的輸出功率，b、c能滿足題目要求，選b、c.4答案(1)CAF(2)見解析圖(3)見解析圖(4
