1、施耐德電氣中國投資公司北京新辦公室裝修工程空調專項施工方案南通四建集團Nantong No.4 construction group co.LtcD目 錄一、工程綜述 31.1 編制依據 31.2 工程概況 31.3 設備選型說明 3二、施工準備工作 62.1 人力資源的準備工作 62.2 設備準備 62.3 現場臨時設施準備 72.4 技術準備工作 72.5 施工中執行的規程、標準、標準、圖集 8三、施工部署、進度方案及配套方案 93.1 施工部署 93.2 空調系統工程的配合舉措與協調責任 93.3 工程進度方案 103.4 空調系統配套方案 14四、主要施工工藝及技術舉措 18一、空調工

2、程施工工藝 18二、設備安裝 24三管道保溫 26四 銅管焊接的工藝原理 27一、工程綜述1.1 編制依據1.1.1 施耐德電氣中國投資北京新辦公室裝修工程工程VRV空調招標文件1.1.2 施耐德電氣中國投資北京新辦公室裝修工程工程VRV空調設計圖紙1.1.3 我國及北京地區現行的規程、標準、標準和圖集1.1.4 我國及北京地區平安生產、文明施工、疾病防治、及環保消防等有 關規定1.1.5 投標人在類似工程中的施工經驗1.2 工程概況1.2.1 工程簡介工程名稱：施耐德電氣中國投資北京新辦公室裝修工程VRV空調；工程地址：北京市朝陽區朝陽北路；1.2.2 我公司質量要求工程質量到達合格.1.3

3、 設備選型說明1.3.1 內機選型原那么：室內機冷量確定參照深化設計的冷量標準,結合日 立的產品性能和建筑使用要求,選用日立SET-FREE FSN系列變頻空調室內機型號.1.3.2 室外機選型原那么：根據選定的設備型號規格,選用了 10HP、16HP 兩種規格,主要考慮系統分區的細化更能保證系統的可靠運行.1.3.3 系統調整局部：系統室內機和室外機容量配比：為了預防配管太長 給系統造成的影響,我們通過計算調整了室內機和室外機的容量配比, 將其限制在1: 1 1: 1.1之間,這樣使得設備不管是在制冷還是制熱, 都能到達一個最正確運行狀態.1.3.4 室外局部：由于該工程采用的是熱泵型變頻一

4、拖多智能空調.根據 該類型空調機組的工作原理和特點的要求, 室外機周圍要保證通風良好.1.3.5 室內局部：夏季室溫過冷,冬季過熱不僅消耗能量,而且對人體舒 適和健康來說也是不適宜的,室溫的過冷和過熱往往是由于自動限制不 完備,設備選用不適當或空調分區不合理所引起的,尤其大開間更容易 出現此類問題.日立SET- FREE FSN智能變頻空調,不僅外形美觀容 易同裝飾配合,更重要的是每臺室內機的溫控器均與室外機連鎖,通過 變頻器調節能量變化,既滿足了舒適度的要求同時又到達了節能的目的.而一般的機械變頻空調室外機的調節級數一般不超過10級,屬于階梯式調節,所以節能效果不明顯,并且系統啟動電流大,同

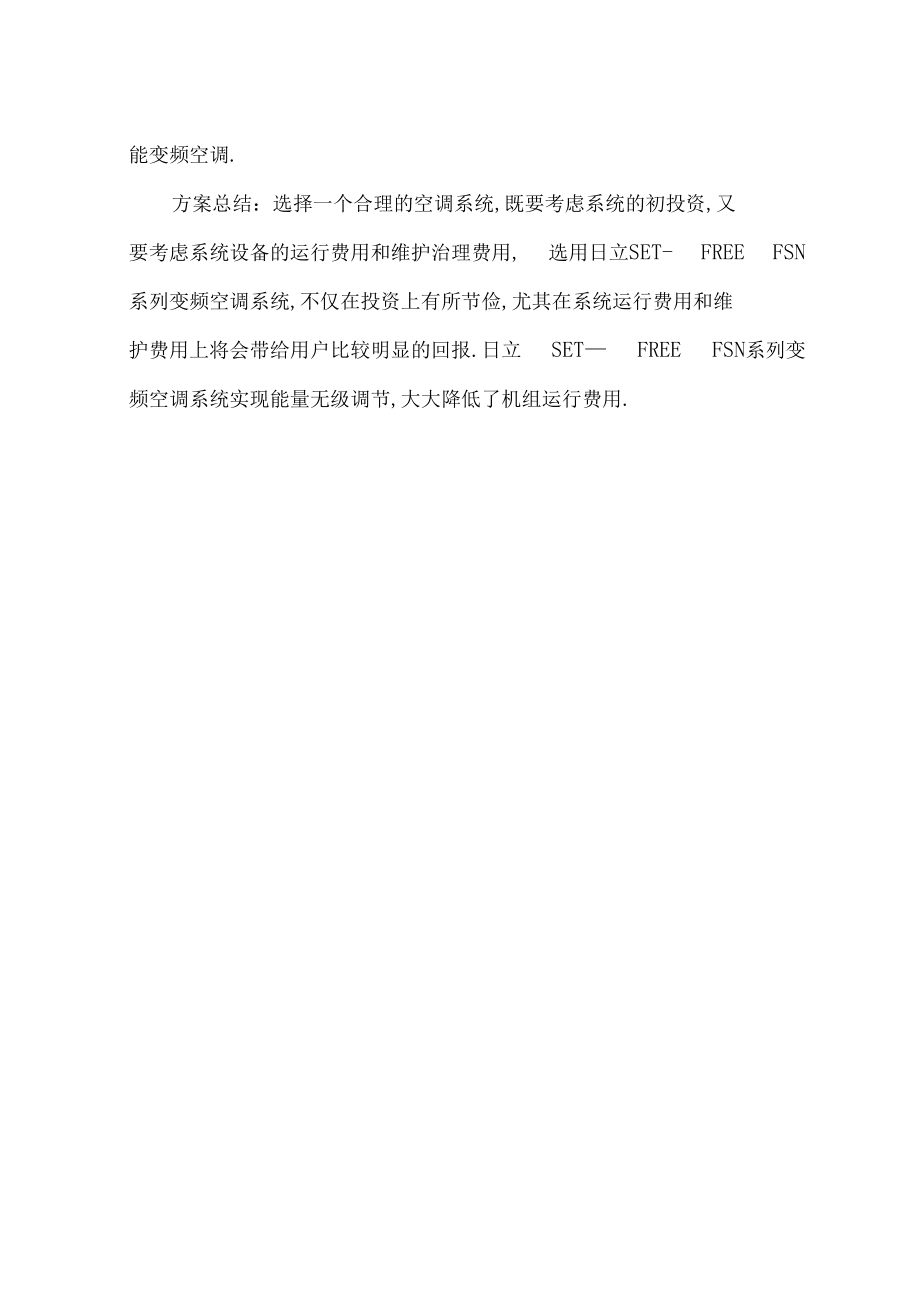

5、時由于限制系統 的簡單化,智能化程度相對很低,調節范圍也小,不能對室內的負荷變 化及時作出反響,所以不管從舒適度還是運行費用節能方面都不如日立 SET- FREE FSN智能變頻空調.我們綜合考慮各種要求,慎重向貴司推薦日立SET- FREE FSN智能變頻空調.方案總結：選擇一個合理的空調系統,既要考慮系統的初投資,又 要考慮系統設備的運行費用和維護治理費用, 選用日立SET- FREE FSN 系列變頻空調系統,不僅在投資上有所節儉,尤其在系統運行費用和維 護費用上將會帶給用戶比較明顯的回報.日立 SET FREE FSN系列變 頻空調系統實現能量無級調節,大大降低了機組運行費用.二、施工

6、準備工作2.1 人力資源的準備工作2.1.1 建立工程工程的治理組織機構科學合理的治理體制、統一有效的工程指揮系統是順利施工的重要 保證,為此本工程將選拔精干力量,組建本工程工程治理班子.2.1.2 選擇各專業技術工人隊伍,組織勞動力進場.2.1.2.1 選擇參加過同類型或大型工程建設的技術工人隊伍參加本工程 的施工.2.1.2.2 對班組長和技術工人采取考核上崗方式,考核分實際操作和專業 測試兩局部.2.1.2.3 根據工期進度安排,編制各專業詳細勞動力方案,配備充足的專 業技術工人,保證工程施工的根底力量.2.1.3 做好勞動力的進場教育參加本工程進行安裝施工的所有人員,在進場前必須進行進

7、場培訓 教育.內容包括平安、文明施工、現場各項規章制度等,并組織書面考 試,測試合格前方可進場工作.2.2 設備準備本工程的設備治理根據招標文件的原那么,充分考慮性能價格比,不 僅要選用技術先進、可靠實用、經濟合理的設備,同時又要充分發揮施 工單位、監理單位和建設單位的積極性,各盡其責,"保質、保量、保工 期"完成訂貨工作.2.3 現場臨時設施準備2.3.1 本公司如有幸中標與業主簽訂合同,即與業主、總包落實施工所必 須的臨時設施,確定更為具體的臨設方案和進場事宜,保證按業主合同 規定的日期開工；2.3.2 設備進入現場后立即就位,為此我們將根據總包機電工程進度安排 編制設

8、備進場方案,保證其到貨進場的準確時間；2.3.3 如有幸中標后,將根據業主、總包及我公司的統一安排及實際情況 及時進行調整、布置和安排.2.4 技術準備工作2.4.1 技術部門根據本工程特點,認真組織好圖紙自審、會審,領會標書 內容和要求,充分了解設計意圖,并結合本工程各工程的特點和實際需 要制定有針對性的分項施工方案,并進行深化設計,供建筑師/工程師、設計院和有關部門審批.深化設計深度應到達設計院的標準要求.根據 深化設計、方案要求和有關技術、質量標準,做好對施工人員進行技術 交底和技術培訓的準備.2.4.2 施工前安排本工程的專業工程技術人員對技術工人進行技術交底、 工程內容交底、工藝流程

9、交底,使所有人員在進入施工現場前熟悉所安 裝設備的性能、特點及合約規定,做到心中有數.2.4.3 通過認真審查已批準的深化設計圖紙及有關施工資料,及時準確地 做出施工預算,經有關部門批準后由物資供應部門籌備.2.4.4 根據工程特點和現場情況,制訂有關技術、平安等詳細施工治理措 施.2.5 施工中執行的規程、標準、標準、圖集?高層民用建筑設計防火標準? GB50045-95?建筑設計防火標準?GBJ16- 97«民用建筑電氣設計標準?JGJ/T16-92?建筑工程施工質量驗收統一標準?GB50300-2001?通風與空調工程施工質量? GB50243-2002?建筑給水排水及采暖工程

10、施工質量驗收標準?GB50242-2002?壓縮機、風機、泵安裝工程施工及驗收標準?GB50275-98?制冷設備、空氣別離設備安裝工程施工及驗收標準?GB50274-98?現場設備、工業管道焊接工程施工及驗收標準?GB50236-98?機械設備安裝工程施工及驗收標準通用標準?GB50231-98?工業金屬管道工程施工及驗收標準? GB50235-97?筑排水硬聚氯乙烯管道工程技術規程?建CJJ/T 29-98?施工現場臨時用電平安技術規程?JGJ46-88?建筑施工平安檢查標準?JGJ59-99?建筑設備施工安裝通用圖集?91SB?管道及設備保溫?98T901?國際電氣技術委員會標準?IEC

11、?英國標準和標準施工標準?英國電機工程師學會布線規例?英國屋宇設備工程手冊?三、施工部署、進度方案及配套方案3.1 施工部署3.1.1 施工部署原那么3.1.1.1 施工流水段的劃分及部署原那么a.根據和順應工程總體進度安排部位進行安裝工程的流水段劃分,根據地上部位的結構施工情況同時展開空調系統安裝施工.b.制訂施工進度限制方案,并制定相應的配套方案,嚴格限制關鍵線路的施工,并定期每周進行核對進度前鋒線,及時做出調整,從而限制安裝工程的總體進度.c.抓好關鍵工序施工,以點帶面,并嚴格按施工流程及工序施工,嚴 禁工序倒置.d.在組織好分部位施工的同時,集中力量保證重點局部,專業工種搞 好協調配合,保證安裝進度.e.以精良的人員治理、充分物力資源、完善的體系及
