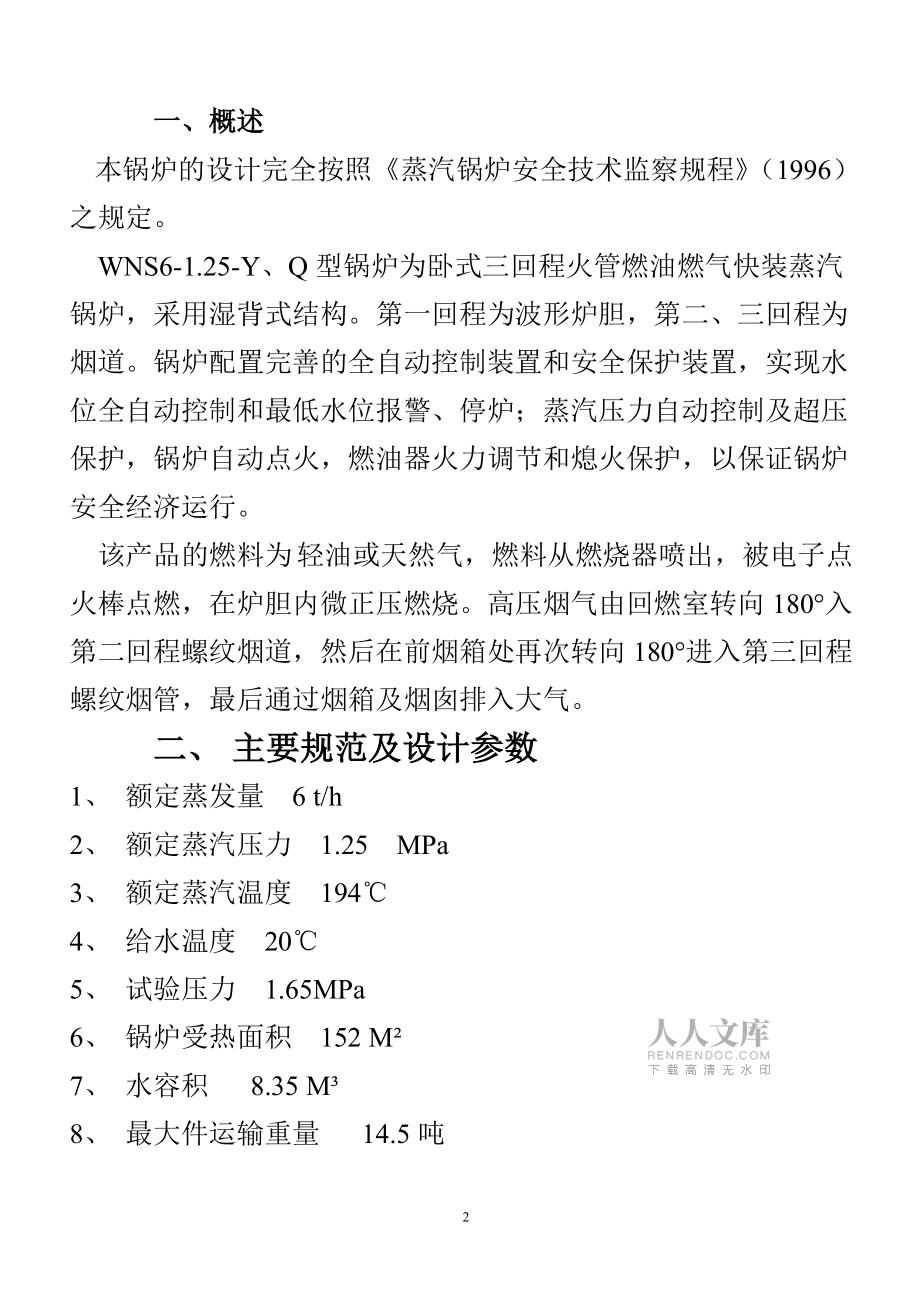

1、WNS6-1.25-Y、Q燃油、燃汽蒸汽鍋爐產品設計說明書新鄉鍋爐制造有限公司一、 概述 本鍋爐的設計完全按照蒸汽鍋爐安全技術監察規程（1996）之規定。 WNS6-1.25-Y、Q型鍋爐為臥式三回程火管燃油燃?xì)饪煅b蒸汽鍋爐，采用濕背式結構。第一回程為波形爐膽，第二、三回程為煙道。鍋爐配置完善的全自動控制裝置和安全保護裝置，實現水位全自動控制和最低水位報警、停爐；蒸汽壓力自動控制及超壓保護，鍋爐自動點火，燃油器火力調節和熄火保護，以保證鍋爐安全經濟運行。 該產品的燃料為輕油或天然氣，燃料從燃燒器噴出，被電子點火棒點燃，在爐膽內微正壓燃燒。高壓煙氣由回燃室轉向180°入第二回程螺紋煙道

2、，然后在前煙箱處再次轉向180°進入第三回程螺紋煙管，最后通過煙箱及煙囪排入大氣。二、 主要規范及設計參數1、 額定蒸發量 6 t/h2、 額定蒸汽壓力 1.25 MPa3、 額定蒸汽溫度 1944、 給水溫度 205、 試驗壓力 1.65MPa6、 鍋爐受熱面積 152 M²7、 水容積 8.35 M³8、 最大件運輸重量 14.5噸9、 最大件外形尺寸 6.705×2.786×3.888 m三、 結構簡介 本鍋爐由鍋爐本體，底座，平臺扶梯，保溫與包裝，閥門儀表及附件，前、后煙箱和電控系統等部分組成。 鍋爐本體上采用下置爐膽左右煙管對稱布置濕

3、背式結構形成。鍋筒由2200×16的筒體和2200×18的前后管板組焊而成，第一回程為爐膽，由兩節波形爐膽組焊而成，波形爐膽為950。采用波形爐膽結構既增加了傳熱面積，增加了爐膽剛性，也滿足了爐膽受熱后的自由膨脹?；厝际矣?50×16的筒體和2200×18的內前、內后管板組焊而成。鍋爐采用濕背式結構，避免了高溫?zé)煔鈱?duì)后煙箱的直接沖刷，提高了運行的可靠性。第二回程由141根51×3的螺紋煙管組成，螺紋煙管可以大大強化傳熱，從而減少對流受熱面積，使鍋爐結構緊湊，節省鋼材。第三回程由94根51×3的螺紋煙管組成。 前后煙箱采用整體式煙箱，煙

4、箱上有對開式煙箱門，該結構整體性好，美觀大方，鍋爐前后煙箱門結構新穎，開啟輕便，便于內部檢查及清理。四、 燃燒器 本鍋爐采用全自動化控制進口燃燒器，可以根據用戶要求選配其它品牌的燃燒器。燃燒器外形美觀，自動化程度高，從預吹掃點火火力自動轉換及自動停爐和熄火保護均可實現自動控制。 本鍋爐前煙箱上的燃燒器安裝板和接口形狀均按所選燃燒器設計，電器控制圖也是如此，若用戶變更燃燒器，應按新燃燒器自行改變上述設計，或及時通知我廠，以免影響用戶使用。采購燃燒器時應包括配套閥門，燃?xì)鈺r(shí)還應包括燃?xì)庹{(diào)壓器，進氣口徑應根據供氣壓力及流量選取。五、 控制系統及儀表 本鍋爐主要控制元件有安全閥，壓力控制器，可實現以下

5、主要功能：1、 壓力升到一定值時，大火轉為小火，低于一定值時，小火轉化為大火。（也可以設置為當壓力升到一定值時，大火轉化為關閉燃燒器，低于一定值時，燃燒器自動啟動。）2、 壓力升到一定值后，大火沒有轉化為小火，繼續升高到一定值時，自動關閉燃燒器電源停爐，此時可檢查維修。待故障排除后重新啟動。3、 如果系統壓力升高，超過安全閥始啟壓力，安全閥便會打開排汽泄壓。 給水泵采用JGGC2.4-8×17，實現鍋爐供水。 為有效的監視和控制水位及壓力，該鍋爐配置有水位計、水位控制器和水位報警器，還配置有普通壓力表、壓力控制器。六、 總述 本鍋爐的設計完全遵守蒸汽鍋爐安全技術監察規程（1996），鍋爐采用燃燒自動控制、補水自動控制、程序啟停、
