隧道監控管理系統中地理信息技術的應用研究

1、隧道監控管理系統中地理信息技術的應用研究引言隨著我國高速公路的蓬勃發展，投入運營的高速公路隧道也越來越多，建立高效穩定的隧道監控系統，是消除隧道交通隱患，為事故處理提供強有力的救援，迅速恢復道路暢通的保障。COMGIS(Component GeographicInformation System)技術應用于隧道監控系統，使隧道內部各種機電設備的空間信息與屬性信息及其設備之間的信息相互關聯，可以為故障定位、事故搶修等提供準確的位置服務和有效的控制建議與參考。筆者在成都金隧自動化有限公司實習期間，在Delphi環境下，利用基于組件式GIS技術的開發軟件MapX和Mapinfo，開發了鷓鴣山隧道(成

2、都至馬爾康高速公路隧道)機電設備管理和維護系統，實現了GIS技術在鷓鴣山隧道監控管理系統中的應用。以下就該項目研究與開發過程中的主要技術和開發情況進行闡述。1隧道監控系統構成隧道監控系統由兩個子系統構成：鷓鴣山隧道智能監控系統(CMcs),u鷓鴣山隧道機電設備管理和維護系統(CDMS)。CMCS是基于分布式和現場總線技術的網絡監控系統，負責對隧道內部進行實時監控，主要包括以下幾個子系統：通風控制與環境檢測系統，交通檢測控制系統，火災報警控制系統，照明控制系統，視頻監控系統，有線廣播與緊急電話系統。CDMS基于組件式GIS技術，利用電隧道監控管理系統中地理信息技術的應用研究子地圖的形式形象化的表

3、現各種設備及其基本屬性，空間分布規律，空間何置，并且以接口的形式展現設備之間的連接關系。在GIS導航模塊中能方便的查詢出設備的各種屬性和信息。雖然CMCS可以對隧道進行實時監控，但是割裂了設備與其具體地理位置的關系，難以為故障定位、事故搶修等提供準確的位置服務。GIS技術中的電子地圖、空間分析等功能， 可以對隧道監控提供有效的控制建議、設備運行建議 設備維護建議等支持。兩系統相互協助運行，實行統一的監控管理，保證了隧道內部交通的安全和暢通。2CDMS系統的主要特點實用性與先進性：本系統是針對隧道機電設備管理的專業性軟件的特點，采用成熟的網絡技術，GIs技術和大型數據庫技術。結合隧道機電系統的特

4、點，在保證該系統可靠 實用、穩定的基礎上盡量采用目前國內外的先進技術。開放性與標準化：系統的設計采用開放性的網絡體系，以方便同隧道土建維護系統相連接，并制定統一的隧道機電維護標準、隧道機電維護規程和隧道機電維護制度，以實現機電維護系統的標準化?？煽啃耘c安全性：系統建設盡量采用主流產品，以保證系統的高質量和穩定性，在設計上，強化權限管理，所有操作都有嚴格的口令驗證機制，做到所有操作都有據可查，保證系統的安全性。經濟性與可擴充性：采用圍際、國內計算機軟、硬件行業統的標準來進行設計，采用標準的設計模式和統一的接【，使系統具有良好的擴充性，并預留 其他隧道信息管理系統的接口，充分利用隧道的通信網絡和現

5、有設備確保系統的經濟性。3組件式GIs集成二次開發是目前GIS外發的卞流，尤其是采用ComGIS控件技術，更是當今GIS發展的潮流，可以實現高效無縫的系統集成。ComGIS小依賴于某一種開發語占， 叮以嵌入通用的開發環境(如：V C、V B、D Cl P h i等)中實現GIS功能，專業模型可以通過這些通用開發環境來實現。ComGIS提供實現空間數據的采集、存儲、管理、分析和模擬等功能，采用關系數據庫管理空間數據，解決了海量空間數據的管理問題和數據安全性問題，也為多用戶并發操作、歷史空間數據的管理提供解決方案。4MapX的空間數據結構及顯著特征CDMS采用目前國際上比較流行的基于ComGIS的

6、開發軟件Mapinfo公司的MapX進行GIS的二次開發。MaPX提供了各種工具、屬性和方法，從橫向分析，它采取的數據結構是基于空間實體和空間索引相結合的結構，能以較快的速度查詢到給定坐標范圍內的空間實體及其所對應的數據；從縱向分析，它的空間數據結構是一種分層存放的結構，可以提高圖形的搜索速度，便于各種不同數據的靈活調用、更新和管理。MapX提供的一些基本：1二具，可以很方便的實現地圖的放大、縮小、居中和移動等功能：m a P 1C u r r e n t T 0 0 l：=miZoomInTool；m a P 1C U r r e n t T O O l：一miZoomOutTool；map

7、1CurrentTool：=m icentertool；map1CurrentTool：= miPanTool；5GI8技術在隧道監控系統中的應用51系統開發環境CDMS以Delphi70為前端集成開發環境，選用Microsoft的大型關系型數據庫管理系統SQI server為后臺數據庫，使用組件式GIS開發平臺MapX對隧道內部機電設備的地理位置、維修維護信息、設備接E1信息等建立空間數據庫。52GIS 系統中的應用實現_r電子地圖的縮放和漫游以肢設備對象的查詢、選中，狀況顯示，設備故障 爍等功能；能夠方便快捷的顯永設備的各種屬性信息、如設備接口信息、設備維護信息、設備維修信息、設備備件信息

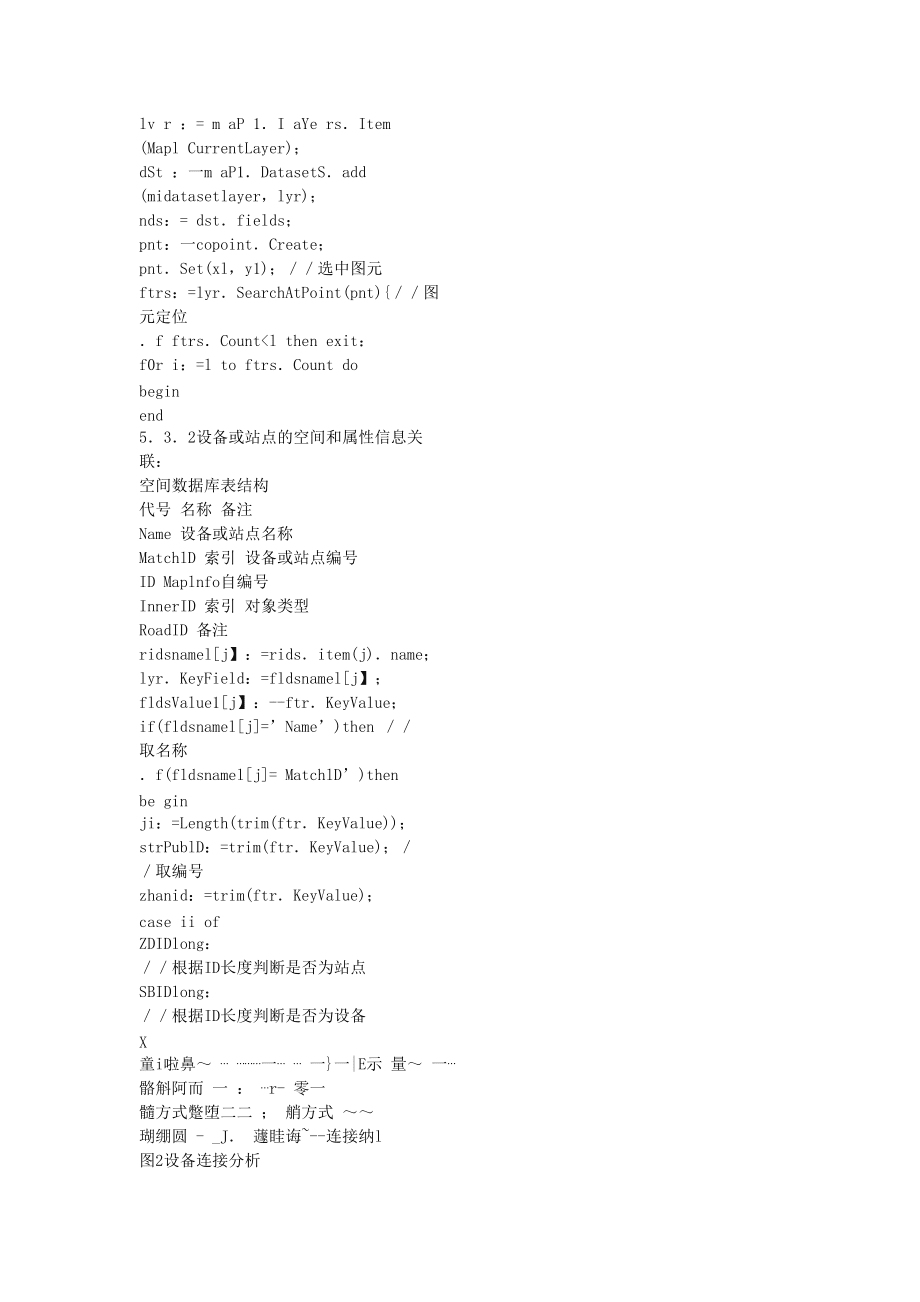

8、、設備附件信息、設備聯接信息、 域設備分析等。53軟件設計部分代碼531定位點對象實現方法：If mapl CurrentLayer=。then m aPl Cu r rentI aY e r：- str ayerZD；顯示 前圖層lv r ：= m aP 1I aYe rsItem(Mapl CurrentLayer)；dSt ：一m aP1DatasetSadd(midatasetlayer，lyr)；nds：= dstfields；pnt：一copointCreate；pntSet(xl，y1)；選中圖元ftrs：=lyrSearchAtPoint(pnt)圖元定位f ftrsCount

9、<l then exit：f0r i：=l to ftrsCount dobeginend532設備或站點的空間和屬性信息關聯：空間數據庫表結構代號 名稱 備注Name 設備或站點名稱MatchlD 索引 設備或站點編號ID Maplnfo自編號InnerID 索引 對象類型RoadID 備注ridsnamelj】：=ridsitem(j)name；lyrKeyField：=fldsnamelj】；fldsValue1j】：-ftrKeyValue；if(fldsnamelj=Name)then 取名稱f(fldsnamelj= MatchlD)thenbe ginji：=Length(

10、trim(ftrKeyValue)；strPublD：=trim(ftrKeyValue)；取編號zhanid：=trim(ftrKeyValue)；case ii ofZDIDlong：根據ID長度判斷是否為站點SBIDlong：根據ID長度判斷是否為設備X童i啦鼻 一 一一|E示 量 一骼斛阿而 一 ： r- 零一髓方式蹩墮二二 ； 艄方式 瑚繃圓 - _J 蘧眭誨-連接納l圖2設備連接分析塑II2劃圖3 GIS主界面維普資訊 end533鷹眼功能電子地圖中的鷹眼功能可以協助隧道內部空間的快速定位，從整體上把握隧道的布局和設備的具體地理位置。監控人員通過點擊隧道內部地圖，來放大查看隧道路段的相關情況，包括周邊設施，外場設備分布，及設備當前狀態和各種屬性信息。當系統發現故障時，可自動產生圖元閃爍報警。534設備連接分析功能連接分析功能，可以直接查詢?cè)O(shè)備與其他設施的連接情況，使設備信息一目了然，為設備的維護和維修提供準確的服務。6結束語鷓鴣山隧道機電設備管理和維護系統系統于2005年l1月已經在鷓鴣山隧道安裝運行
