水處理設備技術參數

1、目錄逆流再生離子交換器（墊層型）2新型高效纖維過濾器7機械過濾器12活性碳過濾器15浮動離子交換器（多孔板 水帽型）17混合離子交換器（體內再生）23樹脂捕捉器（低壓）27除碳器31收水器34中間水箱35酸堿貯存罐37計量箱40酸霧吸收器43混合三通45逆流再生離子交換器（墊層型）一、概述此設備用于水的純化，其運行和再生時液流通過交換劑的方向相反，交換劑再生程度高，再生劑耗量少，出水質量有保證，但設備及操作較順流再生離子交換器復雜，再生方式分為氣頂壓、水頂壓及無頂壓三種類型，進水濁度要求2mg/L。二、技術特性表設計壓力MPa容器類別一類設計溫度50焊縫系數設計流速m/h15-30主

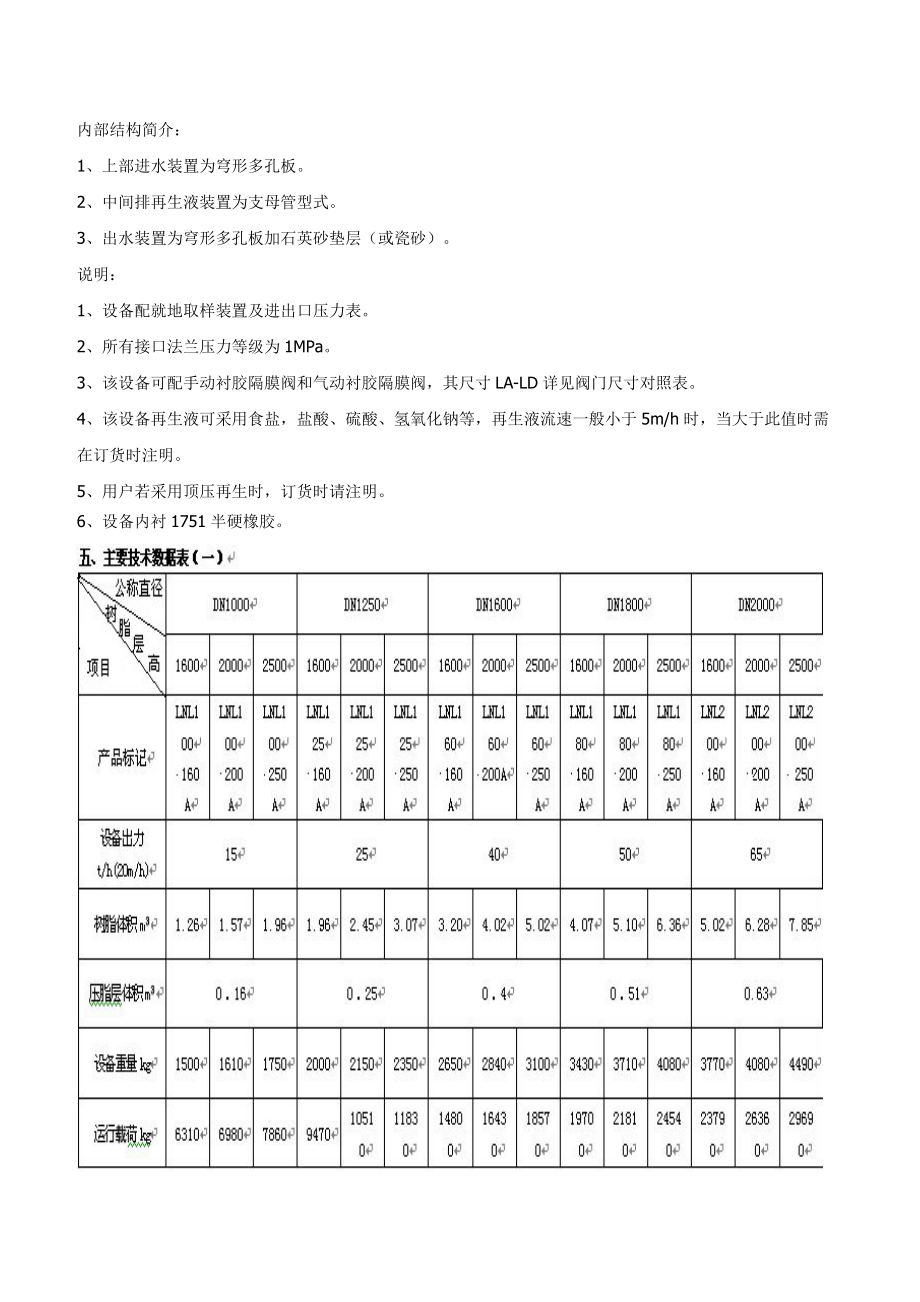

2、體材料Q235-A Q235-AF濾料層高mm見表五容器形式立式三、產品標記四、簡圖 內部結構簡介： 1、上部進水裝置為穹形多孔板。 2、中間排再生液裝置為支母管型式。 3、出水裝置為穹形多孔板加石英砂墊層（或瓷砂）。 說明： 1、設備配就地取樣裝置及進出口壓力表。 2、所有接口法蘭壓力等級為1MPa。3、該設備可配手動襯膠隔膜閥和氣動襯膠隔膜閥，其尺寸LA-LD詳見閥門尺寸對照表。4、該設備再生液可采用食鹽，鹽酸、硫酸、氫氧化鈉等，再生液流速一般小于5m/h時，當大于此值時需在訂貨時注明。5、用戶若采用頂壓再生時，訂貨時請注明。6、設備內襯1751半硬橡膠。新型高效纖維過濾器特點

3、   BDGXG新型高效纖維過濾器是我公司研制開發的第二代纖維過濾裝置，是在積累大量第一代過濾器運行經驗基礎上進行的重大技術改進與創新。設備由固定多孔板、活動孔板、纖維等組成。擠壓裝置分氣囊式、人力、機械三種。活動孔板可上下移動，過濾時使濾料順水流方向孔隙由大逐漸變小，纖維密度加大，其過濾過程既有縱向深層過濾，又有橫向深層過濾，有效地提高過濾精度和過濾速度。清洗時，使纖維達到疏松狀態，同時采用氣水合洗的方法，在氣泡聚散和水力沖洗過程中，纖維處于不斷抖動狀態，在下向水力和上升氣泡的作用下使濾料再生。其主要特點如下1、結構簡單，操作容易。   BDGXG型新

4、型高效纖維過濾器分A型和B型。其主要結構及運行機理基本相同，只是過濾方向上、下相反。A型為上向過濾，B型為下向過濾。分別適合于不同的需要，一般A型適用于壓力式，B型適用于重力式。   設備無易損件，可運行10年以上無需更換主要部件，操作方法和粒狀濾料過濾相似。2、過濾精度高：原水經混凝處理，對懸浮物的去除可達90%以上，并對細菌、病毒、大分子有機物等雜質有顯著的去除作用。3、過濾速度快：為傳統過濾器的3-5倍。最高可達50m/h。4、截污容量大。為傳統過濾器的2-4倍。5、占地面積?。褐迫⊥瑯拥乃?，新型高效纖維過濾器的占地規模僅為傳統過濾的1/3-1/5，大大節約了基建投

5、資。6、噸水造價低：為傳統過濾器的1/2-2/3。7、自用水耗低：僅為制水量的1-3%。一般情況下可用原水進行反洗。8、不需要更換濾元：截污后可方便地用氣和水進行清洗，恢復過濾性能。用途BDGXG型過濾器可廣泛用于：1、工業給水系統 2、循環冷卻水旁濾 3、熱網同水過濾4、污水深度處理系統 5、生活飲用水 6、浴池水循環處理等   該產品自問世以來，已廣泛應用于電力、石油、化工、煤炭、冶金、電子、造紙、醫療、自來水、飲料、城市污水等各行業，已有數百臺BDGXG型過濾器的運行經驗，已為廣大用戶創造了可觀的經濟效益及社會效益。二、新型高效纖維過濾器簡圖 &#

6、160;          三、管口尺寸表（單位:mm)四、技術特性表    五、結構尺寸表   六、設備的環境和安裝1、水的溫度應不低于1，不高于100。2、設備中心軸對安裝水平面的垂直度允差應不大于1：1000。3、配套閥門安裝前應認真檢查，防止內部泄漏。4、羅茨風機與過濾器相連接的管路中應串聯逆止閥，防止水倒流入機。  七、設備的調試與運行 1、  檢查配套設備，羅茨風機、閥門、水泵、管路等是否正常。2、  設備投入運行前應首先進

7、行反洗。按設備操作程序表的反洗程序開啟閥門。持續保持反洗水流清洗30-60分鐘。這時在反清洗出水中會含有大量泡沫，這是由于纖維濾料表面吸附大量空氣所至，大約半小時后泡沫會自行消失。此時可投入運行。3、  設備投入運行后，濾料有一個活化的過程，經8-12小時后，過濾精度會逐步有所提高。八、設備的清洗1、 擦洗空氣應不含油污及其它雜質。2、 當設備運行一段時間后，出水水質下降或過濾阻力過大（壓差大于）就應當進行清洗，用戶可根據具體情況確定。3、 設備主要的清洗方法為反洗，反洗的方式為氣水聯合反洗，根據具體使用條件不同反洗持續時間會有一定差別，一般為20-60

8、分鐘左右，總的原則是觀察反洗出水，當水流逐漸變清或近清水時反洗過程即可結束。4、 設備經過反洗可獲得良好的清洗效果，一般情況下均能滿足運行需要。當對濾層清潔度有特殊需要時，可以在反洗之后再進行擦洗。反洗結束后，保持設備滿水狀態（濾層保持疏松狀態）。九、注意事項1、 設備出廠前，已對設備的濾層進行了調整，用戶一般不需要在自行調整。2、 設備在長期運行中，在特定條件下可能會在纖維濾料表面積累吸附大量有機物、油類等。甚至會滋生微生物，造成設備運行阻力顯著增大，過濾精度降低，出力減少，可用2%NaOH溶液浸泡24小時。3、 設備停運期間應滿水儲存。4、

9、;設備最大工作壓力應不大于。機械過濾器一、概述機械過濾器是用于水的預處理設備之一，其原理是利用介質截留水中懸浮物使出水澄清，本設備根據裝載濾料的種類分為單層、雙層或三層。濁度：進水10-20mg/L 出水2-5mg/L      進水10mg/L 出水2mg/L二、技術特性表設計壓力MPa容器類別一類設計溫度50焊縫系數設計流速m/h見表五主體材料Q235-AF Q235-A濾料層高mm見表六設備出力t/h見表五濾料形式見表六容器形式立式 三、產品標記示例四、簡圖 內部結構簡介： 1、  上部進水裝置為喇叭口式。2

10、、  下部出水裝置為多孔板水帽型式。（ABS不銹鋼）3、  設備直徑1600時，底入孔在下封頭側邊。4、  設備內部表面防腐采用黑色環氧瀝青清漆或襯膠。說明： 1、  設備配就地取樣裝置及進出水壓力表。2、  所有接口法蘭壓力等級為1MPa.3、  本設備所配閥門根據用戶要求而定。五、主要技術數據表 活性碳過濾器一、概述 活性碳過濾器主要用于除去水中余氯、色度、有機物及膠體硅等。一般作為膜處理設備，離子交換器前的予處理設備，它可有效防止膜、離子交換樹脂中毒、降解等，保證后續設備正常使用。二、技術特性表設計壓力MPa

11、容器類別一類設計溫度50焊縫系數設計流速m/h10主體材料Q235-AF Q235-A濾料層高mm見表五容器形式立式設備出力t/h根據表五計算   三、產品標記示例四、簡圖       內部結構簡介： 說明1、上部進水裝置為母支管型式。 1、設備配就地取樣裝置及進出水壓力表。2、下部出水裝置為墊層式。 2、所有接口法蘭壓力等級為1MPa。3、設備內部防腐采用襯1751半硬橡膠 3、閥門型號規格根據用戶要求而定。 五、主要技術數據表六、結構尺寸表（單位：mm）浮動離子交換器（多孔板

12、60;水帽型）一、概述此設備是逆流再生純水處理設備，原水由底部進入上部排出，再生液由上部進入，底部排出，一般在原水含鹽量500mg/L流量較大時采用。當原水含鹽量500mg/L時，可與其它離子交換器或反滲透裝置串聯運行。此設備運行流速高，設備出力大，但設備結構復雜，對樹脂要求嚴格。二、技術特性表設計壓力MPa容器類別一類設計溫度50焊縫系數設計流速m/h30-50主體材料Q235-A Q235-AF樹脂層高mm見表五容器型式立式三、產品標記示例四、簡圖

13、內部結構簡介：1、進水裝置為穹形多孔板水帽型式。 2、出水裝置為多孔板水帽型式。 說明： 1、該設備配就地取樣裝置和進出口壓力表 。 2、所有接口法蘭壓力等級為1MPa。 3、該設備可配手動料膠隔膜閥和氣動襯膠閥， 4、設備再生液為鹽酸，也可為硫酸，氫氧化鈉。5、樹脂裝卸口處的閥門為直流襯膠隔膜閥。6、設備直徑DN1250時,多孔板處采用大法蘭結構。7、設備內襯1751半硬橡膠。8、本設備按強性樹脂設計，用戶若采用弱性樹脂運行，訂貨時須注明。9、設備樹脂層上加裝壓脂填料200mmLA-LD的尺寸詳見閥門尺寸對照表。 五、主要技術數據表（一） 主要技術數據表（二）

14、 混合離子交換器（體內再生）一、 概述混合離子交換器主要用于出水水質要求高的場合，一般設在陰離子交換器或反滲透裝置之后，出水電導率可達以下，SiO2可小于，可作為超高壓或直流爐的鍋爐補給水。 二、 技術特性表設計壓力MPa容器類別一類設計溫度50焊縫系數設計流速m/h40-60主體材料 Q235-AF樹脂層高mm見表五容器型式立式 三、產品標記示例四、簡圖

15、60;      內部結構簡介： 說明1、上部進水裝置DN800-DN1600為單筒多孔管型式。     1、該設備配就地取樣裝置和進出口壓力表。 DN1800-DN2500為十字多孔管型式。 2、所有接口法蘭壓力等級為1MPa。2、進堿裝置和中排裝置為母支管型式。 3、設備內襯1751半硬橡膠。3、出水裝置為多孔板水帽型式。  六、結構尺寸表樹脂捕捉器（低壓）一、 概述樹脂捕捉器主要用于出水裝置為水帽的離子交換的出口，以防止出水裝置發生故障時截留樹脂泄漏，以保障后續設備正常運行和使用

16、。二、 技術特性表設計壓力MPa06容器類別一類設計溫度50焊縫系數1縫隙流速m/s主體材料Q235-A 10設備出力t/h見表容器型式見表三、產品標記示例四、產品類型（一）Y型：1、說明： 內部為單根不銹鋼繞絲濾元型式，濾元間隙為0.25mm。采用O型密封圈，該結構安全可靠，便于維修。 所有接口法蘭壓力等級均為1Mpa。設備內襯1751半硬橡膠  2、主要參數及結構尺寸表  （二）管式內部結構簡介1、說明： 內部為單根不銹鋼繞絲濾元型式，濾元間隙為。 所有接口法蘭壓力等級均為1Mpa。 DN250設備設計壓力1MPa，可供補給水及低壓凝結水系統使用。 設備內襯1

17、751半硬橡膠。   2、主要參數及結構尺寸表設備出力：150t/h產品標記：GJZ150-150設備重量：183kg（三）立式（中壓）1、說明 內部裝置為多根不銹鋼絲濾元型式。濾元間隙為。設備內部防腐采用黑色環氧瀝青漆。 2、技術特性及主要技術數據表設計壓力MPA 3.5 容器類別  一類 設計溫度60焊縫系數 縫隙流速m/h 主體材料16MnR,20 設備出力t/h 380 容器型式立式  設備重量kg 1151 產品標記

18、除碳器一、 概 述 此設備是用鼓風方式除去水中游離二氧化碳的設備。水自設備上部引入，經噴淋裝置噴灑后水流過比表面積大的填料，而空氣自下部風口進入逆向穿過填料層，水中的游離二氧化碳迅速地折出進入空氣中，自頂部排出。在水處理工藝中一般將此設備設置在氫離子交換后面，水經除碳器后殘留CO25mg/L。 二、 技術特性表設計壓力MPa設備出力t/h見表設計溫度0C50容器型式立式噴淋密度m360主體材料Q235-AF填料層高mm見表五   三、  產品標記示例四、設備類型

19、內部結構簡介1、   進水裝置為母支管型式；2、   中間填料段底部有聚氯乙烯柵格板用于承托設備內部裝載的填料。說明：1、   填料為塑料多面球，由用戶自理。2、   該設備的配套設備有水封，收水器，風機，中間水箱等，用戶需要請另行訂貨。3、   設備公稱直徑DN800時，采用大法蘭結構，取消下部側入孔。4、   設備內襯1751半硬橡膠。5、   進水接管外伸長度DN2250,100mmDN2=300,120mm; DN2=350,140mm五、主要技術

20、數據表六、結構尺寸表（一） 單位：mm 收水器一、  概述中間水箱與除碳組使用，它貯存經除碳器脫碳后酸性水。二、簡圖        三、 主要技術數據表序號進出風口DNDD1D2H重量kg120031528022035045230043539532762312833504854453786501574400535495428700167550064060053070023566007557056327252897700860810722750325中間水箱一、  概述中間水箱與除碳組使用，它貯存經除碳器脫

21、碳后酸性水。二、簡圖三、產品標記示例四、管口表五、結構尺寸表注：1.中間水箱內襯1751半硬橡膠；2.中間水箱和除碳器配使用，在訂貨時用戶必須說明重用的除碳器規格。酸堿貯存罐一、 概述此設備主要用于酸堿的貯存，對金屬有腐蝕性的藥液可采用有襯里貯存槽，無腐蝕性的藥液，可采用無襯里貯存槽。當用于貯存90%以上濃硫酸時，所有硬聚乙稀制造的另部件需改用碳鋼材料，可采用無襯里貯存槽。 二、 技術特性表設計壓力主體材料Q235-AFQ235-A 設計溫度0C40有效容積m3見表六容器類別 三、  產品標記示例四、簡圖五、  管口表代號管口規范用途或名稱aDN80 P

22、N1 MPa排氣管bDN80 PN1 MPa藥液進口管cDN50 PN1 MPa進水管dDN50 PN1 MPa備用管e 1,2DN40 PN1 MPa液位計接管fDN80 PN1 MPa藥液出口管gDN50 PN1 MPa排污管六、主要數據表產品標記有效容積m3公稱直徑mm設備外形尺寸mm重量kgLL1BB1HH1H2C襯里貯存罐鋼制貯存罐ZG44DN12503750190010709001726843500100014101270ZL4BZG55DN125046OO273410709001726843500100018901530ZL5DN1600395018841430130020761

23、018500120019501750ZG88DN1600480027501430130020761018500120022101980ZL8ZG1010DN2000415018501780160023321222500160030102760ZL10DN2000500027001780160023321222500160035003160ZG1616DN2000600037001780160023321222500160040003640ZL16ZG2020DN2500525026962320200029861472800200054004970ZL20ZG25ZL2525DN25006250
