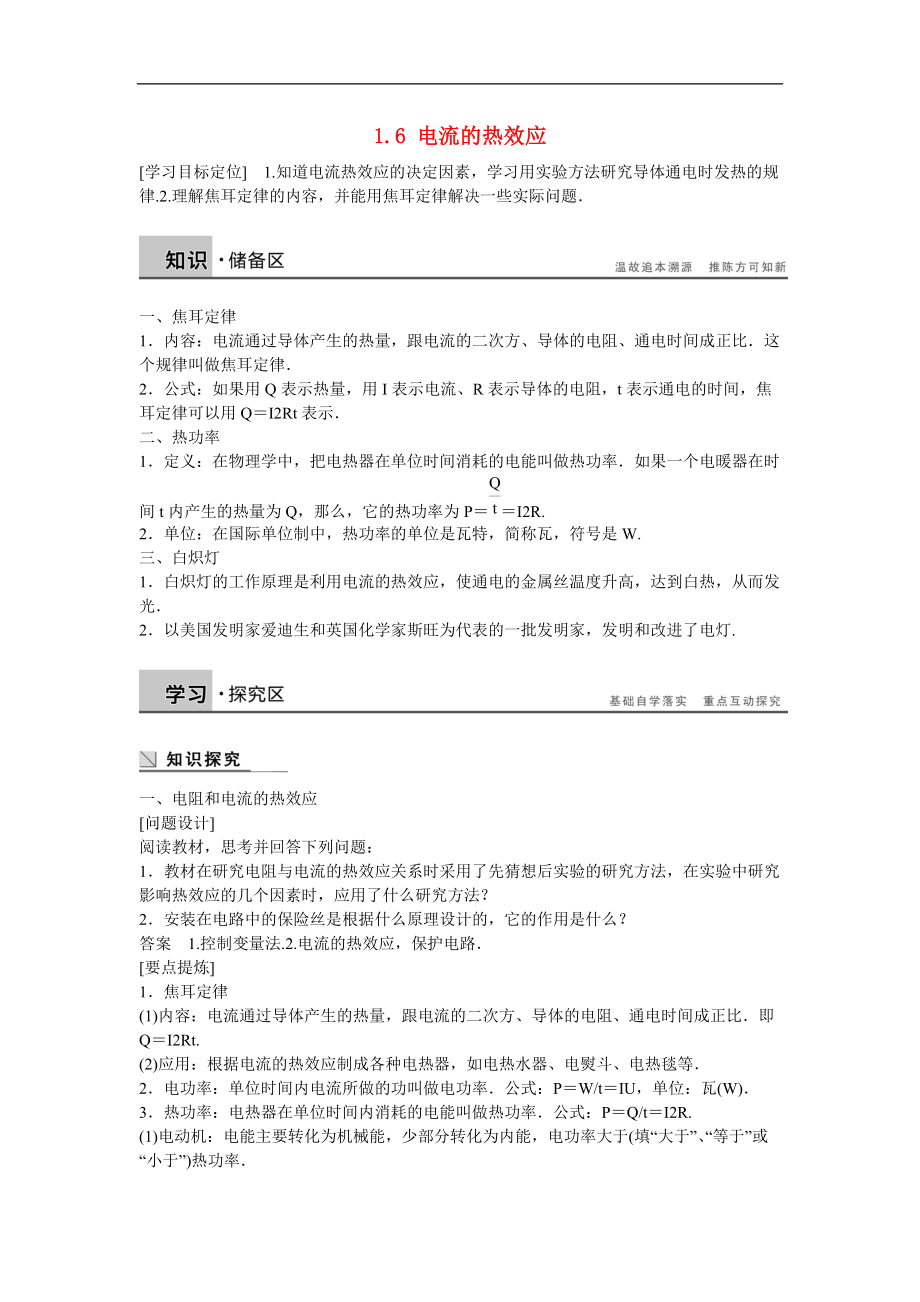

高中物理 1.6 電流的熱效應學案 新人教版選修1-12

1、 1.6 電流的熱效應學習目標定位1.知道電流熱效應的決定因素，學習用實驗方法研究導體通電時發熱的規律.2.理解焦耳定律的內容，并能用焦耳定律解決一些實際問題一、焦耳定律1內容：電流通過導體產生的熱量，跟電流的二次方、導體的電阻、通電時間成正比這個規律叫做焦耳定律2公式：如果用Q表示熱量，用I表示電流、R表示導體的電阻，t表示通電的時間，焦耳定律可以用QI2Rt表示二、熱功率1定義：在物理學中，把電熱器在單位時間消耗的電能叫做熱功率如果一個電暖器在時間t內產生的熱量為Q，那么，它的熱功率為PI2R.2單位：在國際單位制中，熱功率的單位是瓦特，簡稱瓦，符號是W.三、白熾燈1白熾燈的工作原理是利用

2、電流的熱效應，使通電的金屬絲溫度升高，達到白熱，從而發光2以美國發明家愛迪生和英國化學家斯旺為代表的一批發明家，發明和改進了電燈.一、電阻和電流的熱效應問題設計閱讀教材，思考并回答下列問題：1教材在研究電阻與電流的熱效應關系時采用了先猜想后實驗的研究方法，在實驗中研究影響熱效應的幾個因素時，應用了什么研究方法？2安裝在電路中的保險絲是根據什么原理設計的，它的作用是什么？答案1.控制變量法.2.電流的熱效應，保護電路要點提煉1焦耳定律(1)內容：電流通過導體產生的熱量，跟電流的二次方、導體的電阻、通電時間成正比即QI2Rt.(2)應用：根據電流的熱效應制成各種電熱器，如電熱水器、電熨斗、電熱毯等

3、2電功率：?jiǎn)挝粫r(shí)間內電流所做的功叫做電功率公式：PW/tIU，單位：瓦(W)3熱功率：電熱器在單位時間內消耗的電能叫做熱功率公式：PQ/tI2R.(1)電動機：電能主要轉化為機械能，少部分轉化為內能，電功率大于(填“大于”、“等于”或“小于”)熱功率(2)電熱器：電能全部轉化為內能，電功率等于熱功率各種電熱器上都有銘牌，上面標明的額定功率就是它的熱功率4額定功率是指用電器正常工作時的功率，這時加在用電器兩端的電壓叫額定電壓，通過用電器的電流叫額定電流二、電功和電熱的關系問題設計有的用電器消耗電能直接轉化為內能，有的用電器消耗電能大部分轉化為機械能，部分轉化為內能怎樣理解純電阻和非純電阻電路？答

4、案所謂純電阻電路，就是電路消耗的電能全部轉化為內能的電路，則有：WQ，即有IUtI2Rt，進而得出UIR.所以歐姆定律適用于純電阻電路計算該電路消耗電能的公式和計算在相同時間內產生熱量的公式是相同的，可為：WUItI2Rtt.同理可得，電功率和熱功率關系為：PUII2R.所謂非純電阻電路，就是電路消耗的電能只有一部分轉化為內能，另一部分轉化為其他形式的能，則有：W>Q.即有UIt>I2Rt，進而得出：U>IR，所以歐姆定律不適用于非純電阻電路所以計算該電路消耗電能的公式只能用WUIt；計算在相同時間內產生熱量的公式只能用WI2Rt.而公式WUItt不再成立要點提煉1從能量轉化

5、的角度來看電功與電熱的關系：(1)純電阻電路把消耗的電能全部轉化成了內能；(2)非純電阻電路把消耗的電能一部分轉化成了內能，另一部分轉化為其他形式的能2公式適用的范圍(1)在計算消耗的電能、電功及電功率時，EWUIt，PUI對所有的用電器都適用；(2)在計算產生的電熱和熱功率時，QI2Rt，PI2R對所有的用電器都適用；(3)只有純電阻電路QW，這些公式才通用；對非純電阻電路W>Q，這些公式不能通用；歐姆定律只適用于純電阻電路延伸思考你能說明電風扇在工作時的能量轉化情況嗎？答案電能一部分轉化為機械能，另一部分轉化為內能三、白熾燈和節約用電要點提煉1白熾燈(1)原理：利用電流的熱效應，使通

6、電的燈絲溫度升高，達到白熱，從而發光，這就是白熾燈的發光原理(2)能量轉化：白熾燈工作時，電能先轉化為內能，一部分內能再轉化為光能2節約用電的途徑(1)家電不要待機；(2)換用節能燈一、焦耳定律例1通過電阻R的電流為I時，在時間t內產生的熱量為Q，若電阻為2R，電流為時，則在時間t內產生的熱量為()A4Q B2Q C. D.解析由功率公式PI2R，則QI2Rt，Q()2(2R)tt，所以Q，只有選項C正確答案C針對訓練一臺電動機的線圈電阻與一只電爐的電阻相同，都通過相同的電流，在相同的時間內()A電爐放熱和電動機放熱相等B電爐兩端的電壓大于電動機兩端的電壓C電爐兩端的電壓等于電動機兩端的電壓D

7、電動機消耗的功率大于電爐的功率答案AD解析由于電爐與電動機的電阻相等，電流也相等，由QI2Rt得，相同的時間內放熱相等，選項A正確；由于電動機消耗的電能有一部分要對外做功，所以電動機消耗的功率大于電爐的功率，由P機U機I，P爐U爐I知，U機I>U爐I，所以電動機兩端的電壓大于電爐兩端的電壓，因此選項B、C錯誤，選項D正確二、電功和電熱例2下列關于電功、電功率和焦耳定律的說法中正確的是()A電功率越大，電流做功越快，電路中產生的焦耳熱一定越多BWUIt適用于任何電路，而WI2Rtt只適用于純電阻電路C在非純電阻電路中，UI>I2RD焦耳熱QI2Rt適用于任何電路解析電功率公式P，功率

8、越大，表示電流做功越快對于一段電路，有PIU，I，焦耳熱Q()2Rt，可見Q與P、U、t都有關，所以P越大，Q不一定越大，A錯；WUIt是電功的定義式，適用于任何電路而I只適用于純電阻電路，則WI2Rtt也只適用于純電阻電路，B正確；在非純電阻電路中，電流做的功焦耳熱其他形式的能，所以W>Q，即UI>I2R，C正確；QI2Rt是焦耳熱的定義式，適用于任何電路，D正確答案BCD針對訓練一臺直流電動機的額定電壓為U，額定功率為P，電動機內電樞導線的電阻為R，那么它正常工作時的電流是()A等于U/R B等于P/UC大于U/R D大于P/U答案B解析由于電動機電路不是純電阻電路，U>

9、IR，所以選項A、C不正確電動機的額定功率P是電動機的輸出功率PIU，所以I，故選項D不正確，選項B是正確的.1(對電流熱效應的理解)下列用電器的工作原理是利用電流的熱效應的是()A電烙鐵 B電爐子C電磁爐 D微波爐答案AB解析電烙鐵、電爐子是電流通過電熱絲而發熱，是利用了電流的熱效應，故A、B正確；電磁爐是利用交變電流產生交變的磁場，從而在鍋體中產生渦流而發熱；微波爐的工作原理是電流在微波管中產生了電磁波(微波)，微波使水分子高速振蕩而加熱食物，所以C、D項錯2(焦耳定律的理解)為了使電爐消耗的電功率減小到原來的一半，應采取下列哪些措施()A保持電阻不變，使電流減半B保持電阻不變，使電壓減半

10、C保持電爐兩端電壓不變，使其電阻減半D使電壓和電阻各減半答案D解析電阻一定時，使電流減半，由PI2R知，電功率減為原來的，可見A項錯；同理，使電壓減半，由P知，電功率也減為原來的，故B項錯；當電壓不變，電阻減半時，由P知，電功率變?yōu)樵瓉?lái)的2倍，可見C項錯；由P知，當U和R各減半時，電功率變?yōu)樵瓉?lái)的，可見D項正確3(電功和電熱的關系)有一只小型直流電動機和一只白熾燈，它們的銘牌上都標有“220 V40 W”的字樣，現將它們并聯接在電源電壓為220 V直流電路中，當電路接通后()A在相同的時間內發出的熱量相同B在相同的時間內消耗的電能相同C對它們來說IUI2R都是成立的D對電動機來說IUU2/R不成立答案BD4(焦耳定律的應用)一電熱壺工作狀態下電熱絲電阻為44 ，通過電流為5 A，要使3升水由
