單片機的數字鐘制作

1、課 題 摘 要摘要：近年來，隨著電子產品的發展，人們對數字時鐘的要求越來越高，本文針對人們的這一需求，設計了一種有單片機控制的智能化數字時鐘，功能強大，界面友好，更好的滿足了人們對它的智能化要求。 時鐘已不僅僅被看成一種用來顯示時間的工具，在很多實際應用中它還需要能夠?qū)崿F(xiàn)更多其它的功能。高精度、多功能、小體積、低功耗，是現代時鐘發展的趨勢。在這種趨勢下，時鐘的數字化、多功能化已經成為現代時鐘生產研究的主導設計方向。本文正是基于這種設計方向，以單片機為控制核心，設計制作一個符合指標要求的多功能數字時鐘。 本設計基于單片機技術原理，以單片機芯片AT89C51作為核心控制器，通過硬件電路的制作以及軟

2、件程序的編制，設計制作出一個多功能數字時鐘系統。該時鐘系統主要由時鐘模塊、鬧鐘模塊、環境溫度檢測模塊、液晶顯示模塊、鍵盤控制模塊以及信號提示模塊組成。系統具有簡單清晰的操作界面，能在 4V7V直流電源下正常工作。能夠準確顯示時間（顯示格式為時時：分分：秒秒，24小時制），可隨時進行時間調整，具有鬧鐘時間設置、鬧鐘開/關、止鬧功能，能夠?qū)r(shí)鐘所在的環境溫度進行測量并顯示。設計以硬件軟件化為指導思想，充分發揮單片機功能，大部分功能通過軟件編程來實現，電路簡單明了，系統穩定性高。同時，該時鐘系統還具有功耗小、成本低的特點，具有很強的實用性。由于系統所用元器件較少，單片機所被占用的I/O口不多，因此系

3、統具有一定的可擴展性。關鍵詞： 數字鐘 單片機 at89c51目錄1.引言41.1 系統方案的確定42.設計目的與要求52.1設計目的52.2設計指標52.3設計要求52.4制作要求52.5編寫設計報告53數字鐘的構成63.1晶體振蕩器電路63.2按鍵模塊73.3復位電路73.4顯示模塊83.5蜂鳴模塊84.單片機介紹94.1 89C52芯片管腳功能94.2程序設計流程圖124.3元器件清單135調試及性能分析145.1硬件調試145.2軟件調試145.3性能分析146完整電路圖157完整PCB158結論169AT89C51單片機顯示時鐘程序清單171.引言現在是一個知識爆炸的新時代。新產品、

4、新技術層出不窮，電子技術的發展更是日新月異?？梢院敛豢鋸埖恼f(shuō)，電子技術的應用無處不在，電子技術正在不斷地改變我們的生活，改變著我們的世界。在這快速發展的年代，時間對人們來說是越來越寶貴，在快節奏的生活時，人們往往忘記了時間，一旦遇到重要的事情而忘記了時間，這將會帶來很大的損失。因此我們需要一個定時系統來提醒這些忙碌的人。數字化的鐘表給人們帶來了極大的方便。 近些年，隨著科技的發展和社會的進步，人們對數字鐘的要求也越來越高，傳統的時鐘已不能滿足人們的需求。多功能數字鐘不管在性能還是在樣式上都發生了質的變化，有電子鬧鐘、數字鬧鐘等等。單片機在多功能數字鐘中的應用已是非常普遍的，人們對數字鐘的功能及

5、工作順序都非常熟悉。但是卻很少知道它的內部結構以及工作原理。由單片機作為數字鐘的核心控制器，可以通過它的時鐘信號進行計時實現計時功能，將其時間數據經單片機輸出，利用顯示器顯示出來。通過鍵盤可以進行定時、校時功能。輸出設備顯示器可以用液晶顯示技術和數碼管顯示技術。 1.1 系統方案的確定單片機芯片作為控制系統的核心部件，它除了具備微機CPU的數值計算功能外，還具有靈活強大的控制功能，以便實時檢測系統的輸入量、控制系統的輸出量，實現自動控制。在本次設計中采用單片機技術來實現數字鐘的功能。方案的設計可以從以下幾個方面來確定。微處理器的選擇，AT89S51、52是2003年ATMEL推出的新型品種，除

6、了完全兼容8051外，還多了ISP編程和看門狗功能。但是AT89S52的存儲器容量比AT89S51的大。在本次設計中采用AT89S52單片機；顯示電路的設計，隨著科技的發展，液晶顯示的使用越來越方便，已被普遍的使用。由于液晶顯示與驅動都集成在一個芯片上，因此使用起來很方便。在這里采用液晶顯示；校時和定時電路的設計；實時控制電路是時鐘電路的一個重要組成部分，采用的是一個時鐘芯片，單片機從中讀取數據送到顯示器上顯示，從而實現數字鐘的功能；還有一些其他控制電路如復位電路、時鐘電路等。通過這些控制電路的連接構成了完整的電路，2.設計目的與要求2.1設計目的熟悉集成電路的引腳安排.掌握各芯片的邏輯功能及

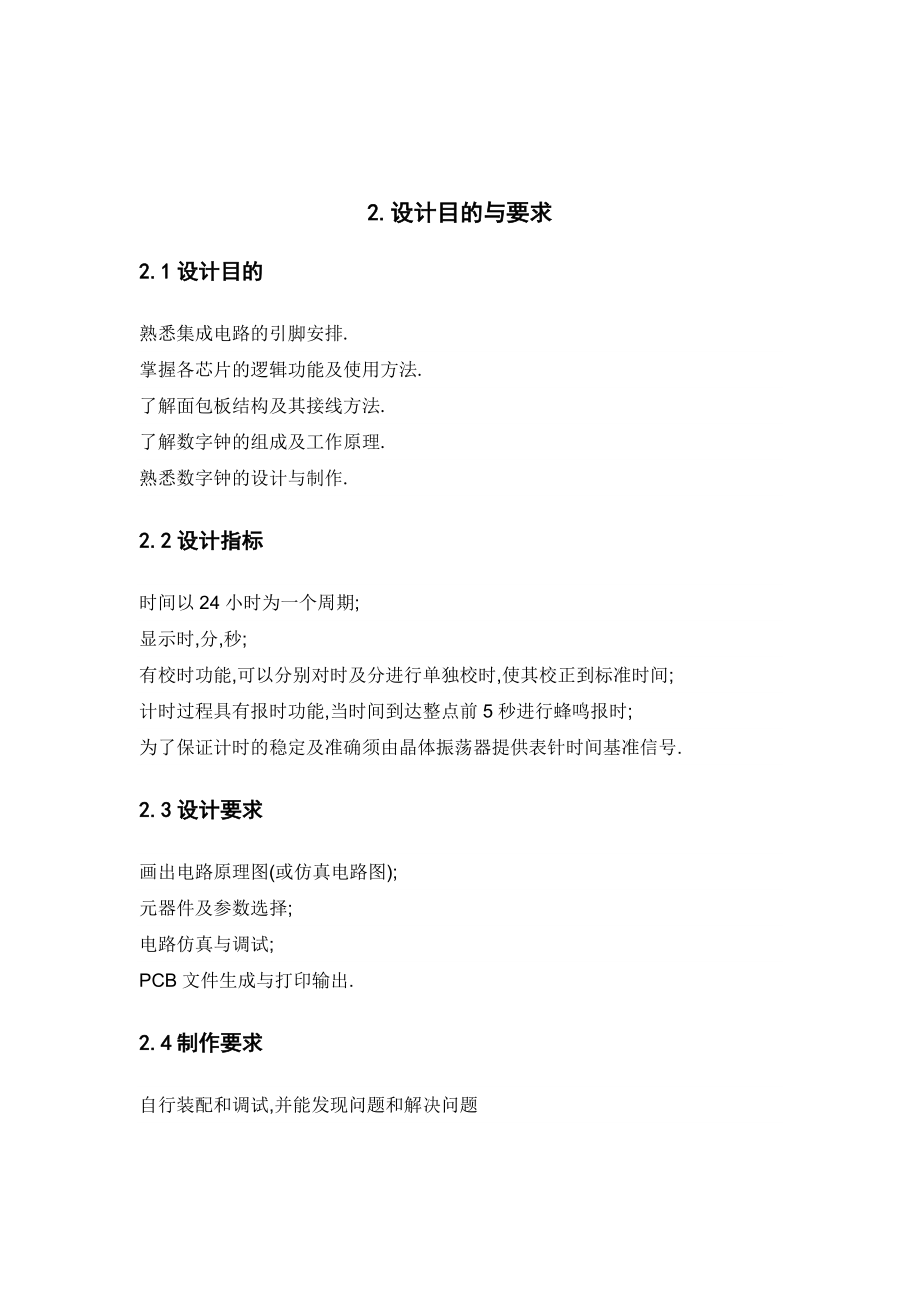

7、使用方法.了解面包板結構及其接線方法.了解數字鐘的組成及工作原理.熟悉數字鐘的設計與制作.2.2設計指標時間以24小時為一個周期;顯示時,分,秒;有校時功能,可以分別對時及分進行單獨校時,使其校正到標準時間;計時過程具有報時功能,當時間到達整點前5秒進行蜂鳴報時;為了保證計時的穩定及準確須由晶體振蕩器提供表針時間基準信號.2.3設計要求畫出電路原理圖(或仿真電路圖);元器件及參數選擇;電路仿真與調試;PCB文件生成與打印輸出.2.4制作要求自行裝配和調試,并能發現問題和解決問題2.5編寫設計報告寫出設計與制作的全過程,附上有關資料和圖紙,有心得體會.設計原理及其框圖3數字鐘的構成數字鐘實際上是

8、一個對標準頻率(1HZ)進行計數的計數電路.由于計數的起始時間不可能與標準時間(如北京時間)一致,故需要在電路上加一個校時電路,同時標準的1HZ時間信號必須做到準確穩定.通常使用石英晶體振蕩器電路構成數字鐘.圖 3-0所示為數字鐘的一般構成框圖. 圖3-0 數字鐘的組成框圖3.1晶體振蕩器電路 晶體振蕩器電路給數字鐘提供一個頻率穩定準確的32768Hz的方波信號,可保證數字鐘的走時準確及穩定.不管是指針式的電子鐘還是數字顯示的電子鐘都使用了晶體振蕩器電路. 圖3-1晶體振蕩器電路3.2按鍵模塊本系統采用的是獨立式鍵盤結構，每個按鍵單獨占用一根I/O口線，每個按鍵的工作不會影響其它I/O口線的狀

9、態。此軟件是采用查詢式結構，首先逐位查詢每根I/O口線的輸入狀態，如某一根I/O口線輸入為低電平，則可確認該I/O口線所對應的按鍵已按下，然后，再轉向該鍵的功能處理程序。四個按鍵的功能：S1鍵用于電子鐘啟動/調整；S2鍵用于開啟鬧鈴功能；S3鍵用于調時,分和秒，沒按一次+1； S4鍵用于調時,分和秒，沒按一次-1 圖3-2按鍵模塊3.3復位電路復位電路是種簡單的復位電路，只要在RST復位引腳接一個電容到VCC，接一個電阻到地就可以了。上電復位是指在給系統上電時，復位電路通過電容加到RST復位引腳一個短暫的高電平信號，這個復位信號隨著VCC對電容的充電過程而回落，所以RST引腳復位的高電平維持時

10、間取決于電容的充電時間。為了保證系統安全可靠的復位，RST引腳的高電平信號必須維持足夠長的時間。 圖3-3復位電路3.4顯示模塊采用的是動態掃描顯示電路，將顯示各位的所有相同字段線連在一起，每一位的a段連在一起，b段連在一起，g段連在一起，共八段，由一個8位I/0口控制，而每一位的公共端由另一個I/0控制。它比靜態顯示電路更加優越，它占用的I/0端線少；電路簡單，硬件成本低；CPU要定時掃描刷新顯示。由于5伏的電壓不能驅動數碼管，采用三極管上拉電阻集電極輸出模式，使電壓變大。驅動數碼管。 圖3-4顯示模塊3.5蜂鳴模塊蜂鳴模塊是由at98c51的p1.1口接上一個限流電阻，一個npn三極管和蜂

11、鳴器組成。三極管的的發射極接地，蜂鳴器的正極接到電源vcc。當p1.1口出現一個低電平出發，使蜂鳴器正常工作。 圖3-5 蜂鳴模塊 4.單片機介紹4.1 89C52芯片管腳功能AT89C51是一種帶4K字節閃爍可編程可擦除只讀存儲器（FPEROMFalsh Programmable and Erasable Read Only Memory）的低電壓，高性能CMOS8位微處理器，俗稱單片機。該器件采用ATMEL高密度非易失存儲器制造技術制造，與工業標準的MCS-51指令集和輸出管腳相兼容。由于將多功能8位CPU和閃爍存儲器組合在單個芯片中，ATMEL的AT89S51是一種高效微控制器，為很多嵌

12、入式控制系統提供了一種靈活性高且價廉的方案。   P0口：P0口為一個8位漏級開路雙向I/O口，每腳可吸收8TTL門電流。當P1口的管腳第一次寫1時，被定義為高阻輸入。P0能夠用于外部程序數據存儲器，它可以被定義為數據/地址的第八位。在FIASH編程時，P0 口作為原碼輸入口，當FIASH進行校驗時，P0輸出原碼，此時P0外部必須被拉高。P1口：P1口是一個內部提供上拉電阻的8位雙向I/O口，P1口緩沖器能接收輸出4TTL門電流。P1口管腳寫入1后，被內部上拉為高，可用作輸入，P1口被外部下拉為低電平時，將輸出電流，這是由于內部上拉的緣故。在FLASH編程和校驗時

13、，P1口作為第八位地址接收。P2口：P2口為一個內部上拉電阻的8位雙向I/O口，P2口緩沖器可接收，輸出4個TTL門電流，當P2口被寫“1”時，其管腳被內部上拉電阻拉高，且作為輸入。并因此作為輸入時，P2口的管腳被外部拉低，將輸出電流。這是由于內部上拉的緣故。P2口當用于外部程序存儲器或16位地址外部數據存儲器進行存取時，P2口輸出地址的高八位。在給出地址“1”時，它利用內部上拉優勢，當對外部八位地址數據存儲器進行讀寫時，P2口輸出其特殊功能寄存器的內容。P2口在FLASH編程和校驗時接收高八位地址信號和控制信號。    P3口：P3口管腳是8個帶內部上

14、拉電阻的雙向I/O口，可接收輸出4個TTL門電流。當P3口寫入“1”后，它們被內部上拉為高電平，并用作輸入。作為輸入，由于外部下拉為低電平，P3口將輸出電流（ILL）這是由于上拉的緣故。RST：復位輸入。當振蕩器復位器件時，要保持RST腳兩個機器周期的高電平時當8051通電，時鐘電路開始工作，在RESET引腳上出現24個時鐘周期以上的高電平，系統即初始復位。初始化后，程序計數器PC指向0000H，P0-P3輸出口全部為高電平，堆棧指鐘寫入07H，其它專用寄存器被清“0”。RESET由高電平下降為低電平后，系統即從0000H地址開始執行程序。然而，初始復位不改變RAM（包括工作寄存器R0-R7）

15、的狀態， ALE/PROG：當訪問外部存儲器時，地址鎖存允許的輸出電平用于鎖存地址的地位字節。在FLASH編程期間，此引腳用于輸入編程脈沖。在平時，ALE端以不變的頻率周期輸出正脈沖信號，此頻率為振蕩器頻率的1/6。因此它可用作對外部輸出的脈沖或用于定時目的。然而要注意的是：每當用作外部數據存儲器時，將跳過一個ALE脈沖。如想禁止ALE的輸出可在SFR8EH地址上置0。此時， ALE只有在執行MOVX，MOVC指令是ALE才起作用。另外，該引腳被略微拉高。如果微處理器在外部執行狀態ALE禁止，置位無效。PSEN：外部程序存儲器的選通信號。在由外部程序存儲器取指期間，每個機器周期兩次/PSEN有

16、效。但在訪問外部數據存儲器時，這兩次有效的/PSEN信號將不出現。    EA/VPP：當/EA保持低電平時，則在此期間外部程序存儲器（0000H-FFFFH），不管是否有內部程序存儲器。注意加密方式1時，/EA將內部鎖定為RESET；當/EA端保持高電平時，此間內部程序存儲器。在FLASH編程期間，此引腳也用于施加12V編程電源（VPP）。    XTAL1：反向振蕩放大器的輸入及內部時鐘工作電路的輸入。    XTAL2：來自反向振蕩器的輸出。振蕩器特性：XTAL1和XT

17、AL2分別為反向放大器的輸入和輸出。該反向放大器可以配置為片內振蕩器。石晶振蕩和陶瓷振蕩均可采用。如采用外部時鐘源驅動器件，XTAL2應不接。有余輸入至內部時鐘信號要通過一個二分頻觸發器，因此對外部時鐘信號的脈寬無任何要求，但必須保證脈沖的高低電平要求的寬度。芯片擦除：整個PEROM陣列和三個鎖定位的電擦除可通過正確的控制信號組合，并保持ALE管腳處于低電平10ms 來完成。在芯片擦操作中，代碼陣列全被寫“1”且在任何非空存儲字節被重復編程以前，該操作必須被執行。此外，AT89S51設有穩態邏輯，可以在低到零頻率的條件下靜態邏輯，支持兩種軟件可選的掉電模式。在閑置模式下，CPU停止工作。但RA

18、M，定時器，計數器，串口和中斷系統仍在工作。在掉電模式下，保存RAM的內容并且凍結振蕩器，禁止所用其他芯片功能，直到下一個硬件復位為止。 圖4-1 AT89C51單片機示意圖 特殊功能寄存器 初始態 特殊功能寄存器 初始態 ACC 00H B 00H PSW 00H SP 07H DPH 00H TH0 00H DPL 00H TL0 00H IP xxx00000B TH1 00H IE 0xx00000B TL1 00H TMOD 00H TCON 00H SCON xxxxxxxxB SBUF 00H P0-P3 1111111B PCON 0xxxxxxxB 表4-1 8051的初始態

19、4.2程序設計流程圖 圖4-2程序設計流程圖4.3元器件清單 表4-3 元器件清單5調試及性能分析5.1硬件調試硬件調試時可先檢查印刷電路板及焊接的質量情況，在檢查無誤后可通電檢查L(zhǎng)ED顯示器的點亮情況。若亮度不理想，可以調整P0口的電阻值大小，一般情況下取2001000之間，可以獲得滿意的亮度效果。實驗室制作時可結合示波器測試晶振及P0、P1端口的波形情況進行綜合硬件測試分析。5.2軟件調試軟件調試用Keil C51編譯器，源程序編譯及仿真調試應分段或子函數為單位一個個地進行，最后可結合硬件實時運行調試。5.3性能分析按照設計程序分析，LED顯示器動態掃描頻率約為167Hz，實際使用觀察時完

20、全沒有閃爍，實際計時時間精度較高，可滿足一般場合的應用需要?？刂圃闯绦蚯?完整電路圖7完整PCB8結論這個電路結構決定LED采用共陽極的數碼管，可以采用LQ5101BS普通的發光二極管，驅動三極管可采用易得的2SA1015和2SC1815等型號，當然也可使用象S9012,S9013,S9014,2N5401,2N5555等小功率三極管，其它器件沒有特殊要求。為便于實驗，單片機AT89C51可采用DIP20P插座，程序編制好后，調試無錯，即可燒寫到AT89C51中，值得一提的是，AT89C51是Falsh程序存儲器，程序可反復擦寫，對于做實驗是非常方便的。單片機的定時功能也是通過計數器的計數來實

21、現的，此時的計數脈沖來自單片機的內部，即每個機器周期產生一個計數脈沖，也就是每經過1個機器周期的時間，計數器加1。如果MCS-51采用的12MHz晶體，則計數頻率為1MHz，即每過1us的時間計數器加1。這樣可以根據計數值計算出定時時間，也可以根據定時時間的要求計算出計數器的初值。MCS-51單片機的定時器/計數器具有4種工作方式，其控制字均在相應的特殊功能寄存器中，通過對特殊功能寄存器的編程，可以方便的選擇定時器/計數器兩種工作模式和4種工作方式。定時器/計數器工作在方式0時，為13位的計數器，由TLX(X=0、1)的低5位和THX的高8位所構成。TLX低5位溢出則向THX進位，THX計數溢

22、出則置位TCON中的溢出標志位TFX.當定時器/計數器工作于方式1，為16位的計數器。本設計師單片機多功能定時器，所以MCS-51內部的定時器/計數器被選定為定時器工作模式，計數輸入信號是內部時鐘脈沖，每個機器周期產生一個脈沖使計數器增1。9AT89C51單片機顯示時鐘程序清單ORG0000H;主程序起始地址LJMPMAIN;跳轉至主程序ORG000BH;跳轉至主程序LJMPINTT0;跳轉至主程序ORG0030H;定位起始地址MAIN:MOVSP,#75H;設置堆棧在75HMOV21H,#0;21H為功能狀態標志單元，;0為時鐘運行態，1為秒調節，2為分調節，3為時調節CLR00H;按鍵消抖

23、標志初始化為0CLR02H;02H為顯示閃爍標志，1為熄滅，0點亮MOVR5,#100;計數器賦初始值100MOVR6,#50;計數器MOVTMOD,#01H;T0為方式1MOVTH0,#0D8H;T0賦初值(10ms,fosc=12MHz)MOVTL0,#0F0H;MOV6DH,#23;將立即數23送到6DHMOV6EH,#59;將立即數59送到6EHMOV6FH,#58;將立即數58送到6FHSETBEA;CPU開中斷SETBET0;T0開中斷SETBTR0;T0啟動運行HERE:SJMPHERE;等待中斷DISP:MOVDPTR,#TAB;置共陽字段碼首地址MOVA,70H;讀顯示數MO

24、VCA,A+DPTR;讀十位顯示符MOVP0,A;輸出至P0CLRP2.7;P2.7清零LCALLD1MS;調用1MS顯示子程序SETBP2.7;P2.7置1MOVA,71H;讀顯示數MOVCA,A+DPTR;讀十位顯示符JB02H,NL;判斷標志位為0嗎ANLA,#0EFH;點亮DPNL:MOVP0,A;熄滅CLRP2.6;P2.6清零LCALLD1MS;調用1MS顯示子程序SETBP2.6;P2.6置1MOVDPTR,#TAB2;讀表2MOVA,72H;讀顯示數MOVCA,A+DPTR;讀十位顯示符JB02H,NL1;判斷標志位為0嗎ANLA,#0FBH;點亮DPNL1:MOVP0,A;熄

25、滅CLRP2.5;P25清零LCALLD1MS;調用1MS顯示子程序SETBP2.5;P2.5置1MOVDPTR,#TAB;讀表2MOVA,73H;讀顯示數MOVCA,A+DPTR;讀十位顯示符MOVP0,A;輸出至P0CLRP2.4;P2.4清零LCALLD1MS;調用1MS顯示子程序SETBP2.4;P2.4置1RET;推出循環TAB:DB014H,0B7H,051H,031H,0B2HDB038H,018H,0B5H,010H,030H,0FFH;表1TAB2: DB 014H,0B7H,045H,025H,0A6H DB 02CH,00CH,0B5H,004H,014H,0FFH;表2

26、;fosc=12MHz, 1T=1us,1ms=1000T;D1MS:MOVR7,#249;1TDIMSLP:NOP;2TX249=498TNOP;DJNZR7,DIMSLP;2TX249=498TNOP;1TRET;2TINTT0:MOVTH0,#0D8H;T0重賦初值MOVTL0,#0F0H;重復初值DJNZR6,INT01 ;判斷INT01為0MOVR6,#50;計數器賦出值50CPL02H;取反INT01:DJNZR5,INTRET;R5減1等于0，轉移，不是，順序執行MOVR5,#100;重賦初值100MOVA,21H;將21H單元數送入累加器AINC6FH;6FH單元加1MOVA,

27、6FH;將6FH數送入累加器ACJNEA,#60,INTRET;判斷累加器A中的數等于60MOV6FH,#0;6FH清0INC6EH;6EH單元加1MOVA,6EH;將6EH數送入累加器ACJNEA,#60,INTRET;判斷累加器A中的數等于23MOV6EH,#0;6EH清0INC6DH;6DH加1MOVA,6DH;將6DH的數據送入累加器CJNEA,#24,INTRET;判斷累加器A中的數等于23MOV6DH,#0;清0，INTRET:LCALLKEYA;調用鍵盤LCALLBIN2BCD;調用2位十進制數顯示模塊LCALLXS_FL;調用閃爍模塊LCALLDISP;調用顯示模塊RETI;結
