傳輸設備初級培訓

1、以下培訓的目的是能夠?qū)鬏斣O(shè)備及相關的輔助設備進行硬件操作1:認清不同廠家傳輸設備的槽位分布、常見單板的名稱及作用為保證傳輸設備正常工作，電壓值要求在39V63V范圍內。華為設備（SBS系列）槽位圖如下SBS2500:從機柜正面看12345C-618910（11S時T鐘G板12STG13S主C控C板14。開H銷P板15161718X交叉5板19X16202122:2324252627SBS155H:從設備背面看IU3IU2IU1OI2D（光板）IU4SCB（交叉、時鐘、主控板）中興設備（ZXSM系列）：ZXSM2500:從機柜正面看N主C控P板C交CPW電源CK時鐘1234567S叉S1011

2、1213141516O開H銷P板C板CPWCK2122232425262730313233343536ZXSM155H:從設備正面看O開W銷151413E2TM1板12E45TM3D板11T3D109C交S叉B板8OIB1D76S時C鐘B板54N主C控P板3P電W源A板21華為SBS2500:L16：STM-16光信號接口板。實現STM-16信號的光電互換。主要告警為R-LOS光信號丟失。ASP：管理信號處理板。完成STM-16信號段開銷和高階通道開銷的提取和插入，實現STM-16的AU指針調整，提供與L16的數據接口。X16:高階交叉板。提供高階交叉功能；執行復用段保護倒換動作。TXC:低階

3、交叉板。提供低階交叉功能。GTC:通用交叉板。提供交叉功能；執行復用段保護倒換動作；執行支路板保護倒換動作。STG:時鐘板。完成SDH網的同步；定時基準源自動倒換；時鐘板主備倒換。SCC:系統控制通信板。與本網元的各單板通信，完成單板配置、性能、告警采集，倒換控制；通過DCC與各網元通信，實現整個網絡管理。OHP:開銷板。提供公務電話。SL1：STM-1光接口板。完成光電互換；段開銷的提取和插入；支路凈負荷處理；指針處理及復用段保護倒換。PL3：3路45M支路板。PD1：63路2M支路板。BA2:光放大板。提高光發射功率，增加光傳輸距離。華為SBS155H：SCB:交叉、時鐘、控制板。功能同2

4、500的X16、TXC、STG、SCC板。OI2D：2路STM-1光接口板。功能同2500設備的SL1板。PT3D：1路45M支路板。PD2S：16路2M支路板。中興ZXSM2500OI16:2.5G光信號接口板。實現STM-16信號的光電互換。主要告警為R-LOS光信號丟失。LP16:2.5G線路處理板。8路AU-4高階通道開銷處理；段開銷提取和插入；APS保護倒換。CS:交叉板。執行復用段保護倒換動作。NCP:網元控制處理板。網元管理和ECC協議處理。OHP:開銷處理板。段開銷處理以及提供公務電話。PWCK:電源/時鐘板。提供電源和時鐘基準。OL1/OL4:STM-1/STM-4光接口板。

5、功能同OI16、LP16,只不過它們處理的是STM-1/STM-4信號。EP1：63路2M支路板。EP3：3路45M支路板。中興ZXSM155H：OIB1D:雙路STM-1光接口板。實現VC-4/VC-3至USTM-1之間的開銷處理和凈負荷傳遞，完成AU-4/AU-3指針處理。PWA:電源板。提供-48V電源。CSB:交叉板。實現VC-4、VC-3、VC-12的交叉連接功能。SCB:系統時鐘板。從輸入的有效定時源中選擇網員的定時參考基準，為整個系統提供定時。NCP:同2500設備的NCP板。ET3D：1路45M支路板。2：單板復位操作進行復位操作使用非金屬類的絕緣體，如：牙簽、圓珠筆芯尾部，捅

6、單板上的“RST”。華為設備的SCC（主控板）、OHP（開銷），復位后單板指示燈狀態發生變化，如紅燈長亮、綠燈快閃，最后綠燈慢閃即復位成功。中興設備單板復位后紅綠燈同時快閃，然后綠燈慢閃復位成功。3：拔插單板拔插單板時使用防靜電手腕，忌帶纖拔板，注意激光傷眼（尤其是光放，如BA2、EDFA）注意事項：插入單板時切勿用力過大，以免弄歪母板上的插針；順著槽位插入單板，避免單板電路面相互接觸，引起短路；感覺插入時有故障，應調整后再嘗試；手拿單板時，勿觸摸單板電路，元器件。4. ODF（光纖配線架）ODF：連接光纜與SDH設備光口跳纖的設備。法蘭盤（適配器）：使尾纖連接器插頭和光纖跳線連接器插頭實現光

7、學連接的器件。單元體：放置法蘭盤的盒子。按照規劃，最上的單元體編號為1#，往下編號遞增。一個單元體中有4或6排法蘭盤，編號由上到下為A、B、C、D、E、F（6排法蘭盤為例）。一排有12個法蘭盤，編號從左到右由1遞增到12。法蘭盤連接的跳纖上標簽表示傳輸方向。如，標簽為“收福清”表示接收從福清方向發過來的光；“發福清”則表示發送給福清方向的光。要求：知道已在使用的芯（法蘭盤）上的業務，如標簽為“收福清”的芯表示接收從福清方向發過來的光。懂得拆卸未使用的法蘭盤，作為環回光口使用。5. DDF（數字配線架）DDF：連接SDH電支路（2M、45M）與業務接收端口（如交換機、視頻）的設備。單元體單元體單

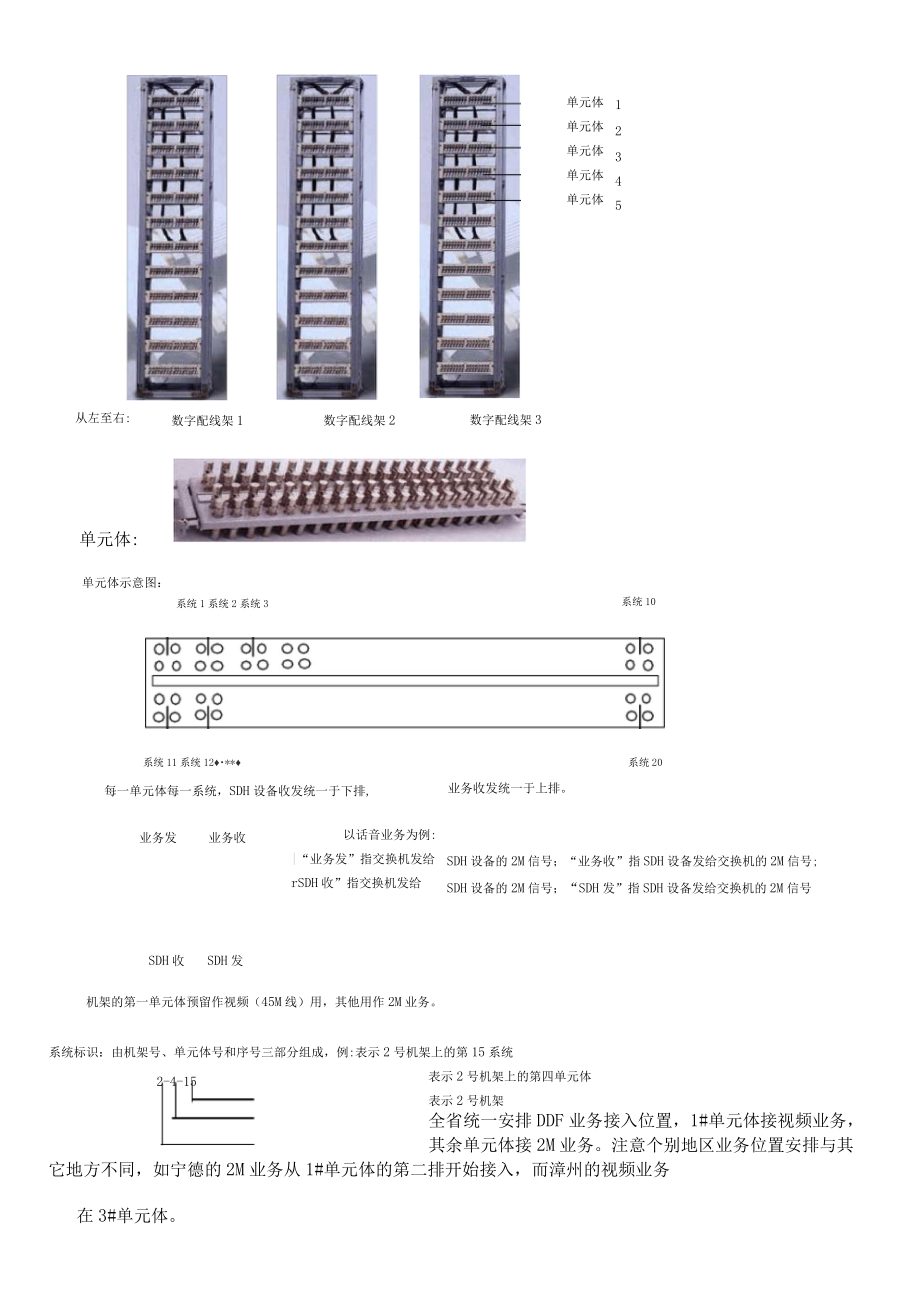

8、元體單元體單元體12345從左至右:數字配線架1數字配線架2數字配線架3單元體:單元體示意圖：系統10系統11系統12*系統1系統2系統3系統20每一單元體每一系統，SDH設備收發統一于下排,業務收發統一于上排。業務發業務收以話音業務為例:|“業務發”指交換機發給rSDH收”指交換機發給SDH設備的2M信號；“業務收”指SDH設備發給交換機的2M信號;SDH設備的2M信號；“SDH發”指SDH設備發給交換機的2M信號SDH收SDH發2-4-15機架的第一單元體預留作視頻（45M線）用，其他用作2M業務。系統標識：由機架號、單元體號和序號三部分組成，例:表示2號機架上的第15系統表示2號機架上的

9、第四單元體表示2號機架全省統一安排DDF業務接入位置，1#單元體接視頻業務，其余單元體接2M業務。注意個別地區業務位置安排與其它地方不同，如寧德的2M業務從1#單元體的第二排開始接入，而漳州的視頻業務在3#單元體。要求：知道DDF架上已經接入的業務的具體位置，如1#單元體為視頻，2#單元體的第二對系統為中行業務。6：環回操作環回操作包括：光口環回，如華為設備的線路板L16口、中興設備的線路OI16光口電口環回，如2M口光口環回可以在ODF架或設備單板上執行。在單板上使用跳纖環回光口（使用衰減器），如果沒有衰減器，跳纖的切口要與光口錯開，以免光功率過載損壞光板。在ODF側環回時，使用單元體里一個

10、空閑的法蘭盤將單板的兩根跳纖連接，同樣注意切口錯開防止光功率過載。電口環回在DDF架側執行。分為SDH側環回和業務側環回。SDH側環回：將一個系統的下面兩個同軸連接器，即SDH的收發兩端口，用U型頭連接（通常我們所說的打橫）。業務正常傳輸時U型頭打豎。業務側環回：將一個系統的上面兩個同軸連接器，即業務的收發兩端口，用U型頭連接（通常我們所說的打橫）。業務正常傳輸時U型頭打豎。7：識別正常告警，告警聲切除傳輸設備在運行時，由于45M視頻業務是單向的，單板會產生次要告警，但不影響業務。這些告警在附件中均有列出。發生告警時，告警聲可以通過以下方法切除：華為設備：1.將SCC板上“ALC”鍵打在下方2
