管樁施工組織方案

1、PHC管樁施工方案一、工程概況及特點1、工程概況2、工程特點PHC樁是剛引進的新型工藝，在打樁前應組織項目人員學習該施工工藝的特點和PHC樁的質量、安全控制措施。PHC樁具有以下特點：(1)單樁承載力高，樁身混凝土強度等級為C80，具有高強性能，可作為高層、超高層建筑的基礎。其單位承載力的造價比預制混凝土方樁和鉆孔灌注樁低，且僅為鋼樁的1/32/3，并節省鋼材。(2) 抗彎性能好。PHC樁選用高強度、低松馳的陰螺紋鋼筋作為預應力主筋，使樁身具有較高的預壓應力，其抗彎、抗裂性能良好，PHC樁有卓絕的貫入性能，能穿透密實的砂層，能適應復雜的環境與地理條件。(3) 質量穩定可靠。

2、由于采用工廠預制的生產方式，能利用先進的工藝和設備，質量容易控制，產品質量容易保證，且成樁質量監測方便。(4) 應用范圍廣。樁身耐防腐性能好，規格長度容易調整，使設計選用范圍廣，容易布樁，對樁端持力層起伏變化大的地質條件適應性強。(5) 施工速度快，工期短。PHC樁在工廠商品化生產，能按施工要求及時供樁，施工前期準備時間短，能縮短工期。(6) 施工現場文明。施工現場無砂石、水泥，無泥漿污染。二、編制依據 三、施工準備： 1、打樁場地內應清除一切障礙物，保證場地平整，以便對樁身垂直度及樁長的控制。2、所有管樁均向有信譽的生產廠家訂購，并有出廠合格證，管樁備有不同長度

3、的管樁，分別為7m、8m、9m、10m、11m五種，以便于選樁或組合。3、本工程樁機采用D-50柴油錘兩臺，2號樓與3號樓各一臺，平行施工。打樁機、樁機應有合格的年審證件。4、打樁前先對場地內的雜草進行鏟除，以便樁位放線和控制；并對3號樓G軸線水溝的淤泥、雜草進行清理，然后回填夯實，回填材料按圖紙會審執行。5、PHC樁的質量驗收項目主要有外觀質量、尺寸偏差、砼抗壓強度和抗彎性能等四項。只有驗收合格的成品樁才可沉樁。6、施工現場樁位放線已完成，并在四周建筑物上做上了不少于4個高程控制標記。7、施工圖紙、圖紙會審、地勘報告等技術資料已準備到位，管理人員已向作業人員進行全方位的技術交底和安全技術交底

4、工作。四、施工方法本工程采用兩臺履帶式打樁機同時施工。為了保證樁位的準確和打樁的質量，打樁機工作場所必須平整，支架穩固，且行走移位方便。現采取先打樁后挖土，最后裁樁的施工方法。施工方法如下圖：五、施工工藝 1、工藝流程樁機就位、調試吊裝管樁、對點校直錘擊沉樁接樁（根據實際深度）再錘擊沉樁移機打下一根樁打完后挖土裁樁。2、樁機就位、調試21樁錘的選擇選擇樁錘時，必須充分考慮樁的形狀、尺寸、重量、入土長度、結構形式以及土質、氣象等條件，并掌握各種錘的特性。樁錘的夯擊能量必須克服樁的貫入阻力，包括克服樁尖阻力、樁側摩阻力和樁的回彈產生的能量損失等。如果樁錘的能量不能滿足上述要求，則會引起樁頭部的局部

5、壓曲，難以將樁送到設計標高。鑒于本工程土層情況，選用自由落錘，錘重5t。 22樁架的選擇 樁架的設置、安裝和準備工作對打樁效率有很大影響。樁架選用D308S型履帶行走式樁架，其最大特點是移動靈活，使用方便，運行機構為履帶，對路面要求比較低。 23 施工順序和樁位測設 根據打樁施工區域內的地質情況和基礎幾何形狀，2號樓從1軸向10軸推進，3號樓從8軸向1軸推進，對周圍臨時設施采取鋼管隔離措施。測放的樁位經監理復測無誤后方可進行沉樁，并且每天施工前要檢查即將施打的樁位與鄰樁之間的尺寸是否正確。為便于打樁高度控制設一定數量的水準點。 24 吊裝與運輸 PHC樁混凝土強度超過80%

6、時才能吊裝，吊裝按規范要求樁長小于13m時，可直接進行水平起吊，本工程成品樁均小于13m，可直接吊裝也可采用支點法吊裝。 PHC樁強度達到100%時方可運輸，樁在運輸過程中支承應滿足堆放的要求，并且要綁扎牢固。 PHC樁堆放場地要堅實平整，且最下層要在兩支點下放墊木，且墊木支撐點應在同一平面上。2.5 樁機就位 檢查樁機，確保設備正常運轉后移動設備就位、對中、調直。  3、 插樁首先用吊車取樁，起吊前在樁身上劃出以米為單位的長度標記并將開口樁尖焊接到底樁上（短樁無樁尖），起吊支點在樁端（無樁尖）0.3L 處；將樁吊起后，緩緩

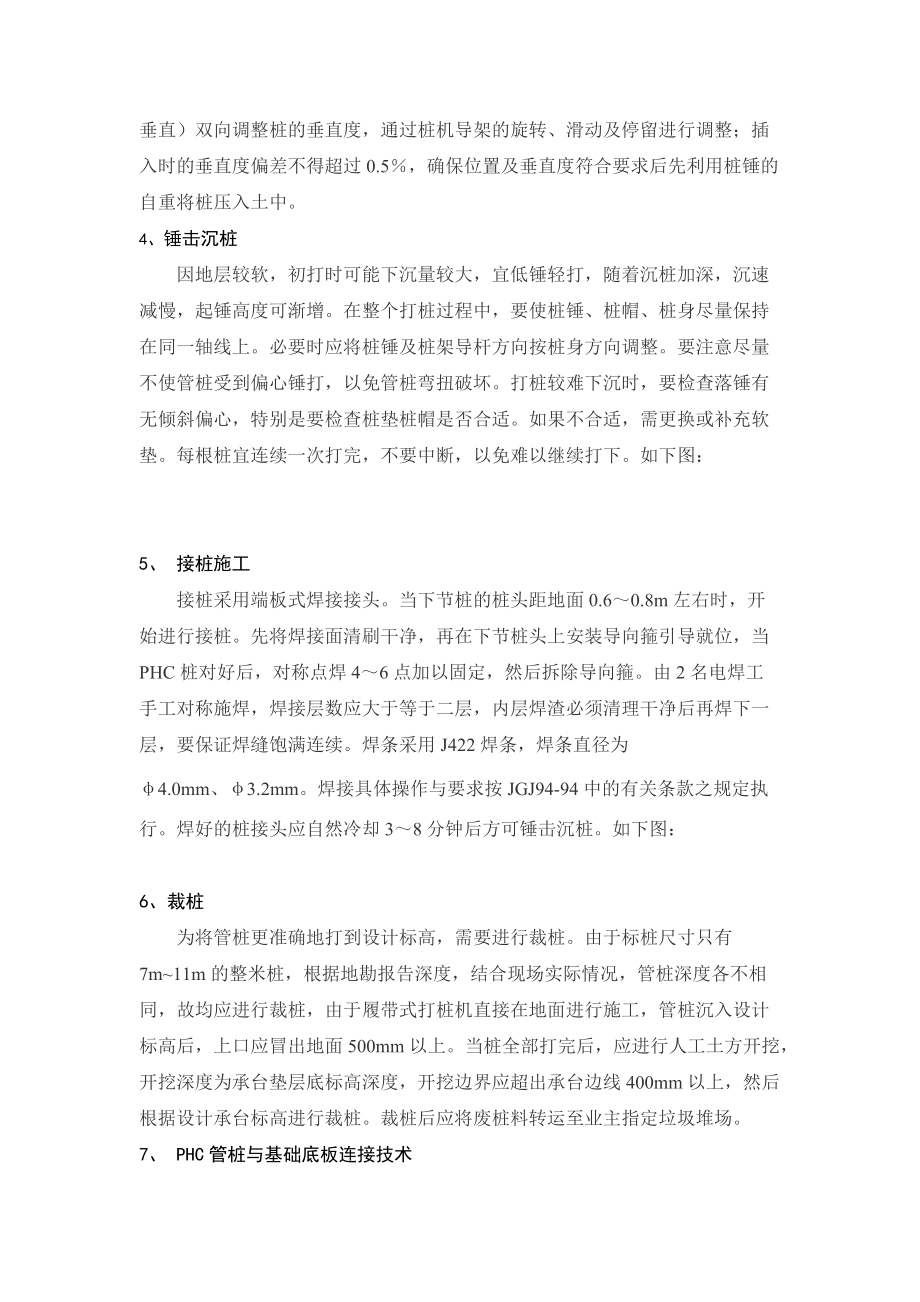

7、地將樁一端送入樁帽中，對位準確后，再用兩臺經緯儀（軸線互相垂直）雙向調整樁的垂直度，通過樁機導架的旋轉、滑動及停留進行調整；插入時的垂直度偏差不得超過0.5，確保位置及垂直度符合要求后先利用樁錘的自重將樁壓入土中。 4、錘擊沉樁  因地層較軟，初打時可能下沉量較大，宜低錘輕打，隨著沉樁加深，沉速減慢，起錘高度可漸增。在整個打樁過程中，要使樁錘、樁帽、樁身盡量保持在同一軸線上。必要時應將樁錘及樁架導桿方向按樁身方向調整。要注意盡量不使管樁受到偏心錘打，以免管樁彎扭破壞。打樁較難下沉?xí)r，要檢查落錘有無傾斜偏心，特別是要檢查樁墊樁帽是否合適。如果不合適，需更換或補充軟墊。每根樁宜

8、連續一次打完，不要中斷，以免難以繼續打下。如下圖：5、 接樁施工 接樁采用端板式焊接接頭。當下節樁的樁頭距地面0.60.8m 左右時，開始進行接樁。先將焊接面清刷干凈，再在下節樁頭上安裝導向箍引導就位，當PHC樁對好后，對稱點焊46點加以固定，然后拆除導向箍。由2 名電焊工手工對稱施焊，焊接層數應大于等于二層，內層焊渣必須清理干凈后再焊下一層，要保證焊縫飽滿連續。焊條采用J422 焊條，焊條直徑為4.0mm、3.2mm。焊接具體操作與要求按JGJ94-94 中的有關條款之規定執行。焊好的樁接頭應自然冷卻38 分鐘后方可錘擊沉樁。如下圖

9、：6、裁樁 為將管樁更準確地打到設計標高，需要進行裁樁。由于標樁尺寸只有7m11m的整米樁，根據地勘報告深度，結合現場實際情況，管樁深度各不相同，故均應進行裁樁，由于履帶式打樁機直接在地面進行施工，管樁沉入設計標高后，上口應冒出地面500mm以上。當樁全部打完后，應進行人工土方開挖，開挖深度為承臺墊層底標高深度，開挖邊界應超出承臺邊線400mm以上，然后根據設計承臺標高進行裁樁。裁樁后應將廢樁料轉運至業主指定垃圾堆場。7、 PHC管樁與基礎底板連接技術 為有效防止基礎上浮并保證基礎和樁基的整體協同工作，PHC樁必須伸入基礎不少于50mm，同時在基礎鋼筋綁扎前，將PHC樁頂部的1.5m

10、高度內中空部份灌入砼，砼標號不低于C40，并微摻UEA膨脹劑(摻量10%)，同時沿孔周邊設置錨筋。錨筋伸入基礎底板內，與底板砼剛接。錨筋數量和規格按03G316執行。樁內砼模板采用鋼板底模，用12鋼筋焊接倒掛在樁頂上，如圖示：8、 樁的靜載試驗81 試樁要求 為確定單樁承載力是否滿足設計要求，需先打試樁進行單樁豎向抗壓靜載試驗。試樁數量應按同一型號樁的1%計算（低應變試驗全數檢測）。82 試樁標準 按建筑樁基技術規范單樁豎向抗壓靜載荷試驗中有關標準，采用慢速維持荷載法進行。83 試樁裝置和加載時間 豎向靜載荷抗壓試驗采用錨樁橫梁反力裝置。整個加荷利用電動

11、油泵帶動2臺5000kN油壓千斤頂加荷，用荷重傳感器、荷重顯示器和04級精密油壓表顯示荷載，電測位移計和機械表兩種手段同時測讀沉降值，計算機采樣、記錄、整理和打印數據。靜載試驗如下圖：六、進度計劃本工程采用兩臺打樁機，2號樓與3號樓平行施工，根據打樁機的進度原理和特點，結合本工程實際情況，總工期按25天計劃，其中打樁過程15天，樁的檢測10天。如因檢測時間或工程實際狀況需延長工期，則按實際進度情況順延。七、質量控制措施嚴格執行先張法預應力混凝土管樁基礎 DBJT20-50（川03G316）和建筑地基基礎工程施工驗收規范GB50202-2002的要求。1、 管樁的進場驗收應按照以下內容進行檢查：

12、（1）、外型尺寸樁長允許偏差±0.4。樁外徑允許偏差+5mm，-4mm。壁厚允許偏差-5mm（正偏差不限）。樁身彎曲度：樁長/1000。端頭板對樁中心線的傾斜0.5。（2）、鋼件質量端頭板端面平整、無裂紋，焊糟符合要求。預應力鋼筋、鐓頭無拉斷，鐓頭不準高出端板。樁頭鋼套箍圓滑、無大凹陷，凹陷深度10mm。（3）、砼質量不允許有蜂窩，麻面小于0.5。不允許有環向及縱向裂縫，微狀的網狀收縮除外。外壁不允許塌落，內壁砼流塌深度15mm，面積200cm。鋼套箍內不得有空洞空隙。2、施打過程中應認真觀察，如遇貫入度劇變；樁頂或樁身剝落、破碎；樁身產生明顯裂紋；樁身突然傾斜、移位或回彈；與鄰樁長

13、度相差懸殊而又打不下等情況，均應立即停打并及時與有關部門聯系解決。3、打樁過程應認真做好記錄，由專人負責，應如實反映施工的實際情況，樁基施工完畢應予以整理歸檔。4、根據設計要求，樁基施工時收錘標準以樁進入中密或密實卵石層500以上為準。5、基樁沉入至設計要求最后貫入度及深度后、或當基樁達到中密或密實卵石層時，落錘高度不宜大于1m，以免打爛樁頭。6、管樁起吊或運輸時，其起吊點可以為1點或2點，起吊點位置見下圖所示：7、樁節應按規定、場地特點和計劃施工路線堆放在平整、堅實的地面上，其墊木支承點應設在吊點處；如有分層疊放，則最高不能超過4層，且各層墊木均應在同一垂直線上。8、 當在打樁過程

14、中遇到樁頭爆裂時，應采用環氧樹脂進行補樁，如下圖所示：八、安全控制措施1、樁架和樁錘在安裝就位前應認真檢查，排除一切障礙后再就位，減少空中作業，減少不安全因素。2、打樁作業時，開機、沉樁、移機等一切操作都要設專人統一指揮，以免造成混亂。機械操作人員一定要嚴格遵守各種機械的操作規程。3、進入施工現場人員一律戴安全帽、穿工作鞋，上3m以上作業人員應帶安全帶，起吊樁時，人員不能上高空。4、樁機移動時，除司機外，任何人不準上樁架，開機司機和工作人員必須經過培訓合格、熟悉工作并持證上崗。5、非工作人員不得進入樁機范圍6m的地方，未經批準，任何人不得上機架，送樁樁坑應立即填平。6、機械設備保護裝置要齊全、有效，起重設備必須有限位保險裝置。不準“帶病”運轉，不準超負荷使用
