精品專題資料（2022-2023年收藏）杭州某大廈水電安裝施工組織設計

1、第一章 工程概況1.1工程說明1.1.1 工程名稱: 杭州××大廈1.1.2 結構類型及層數: 框剪結構，地下三層，地上23層1.1.3 建筑面積(招標面積): 30773m2,1.1.4 設計單位: 杭州××建筑設計研究院1.2 工程概況建筑電氣部分：本工程的建筑電氣包括本樓的變配電系統照明（應急照明）動力配電消防防雷接地系統，在地下二層設有專用變電所一座。動力配電柜落地安裝于10#槽鋼上。在剪力墻強電井內所有配電箱掛墻明裝，底距地1.5m。其余配電箱均嵌墻暗裝，底距地1.5m。變、配電室、電梯、機房、大廳、銀行、疏散樓梯、前室及其他重要場所設有應急照

2、明。各個出入口門上設有疏散指示燈。照明蹺板開關暗裝高度1.3m，插座均采用安全型暗裝距地0.3m。施工安裝時要保證三相負荷平衡，凡安裝高度低于2.4m的燈具需加接地線。電纜橋架除規定外，均需采取防火保護措施，在穿越剪力墻、樓板時的孔洞均應采用防火材料進行封堵。水平敷設時，底距地不低于2.5m，電纜橋架的吊架通過金屬膨脹螺栓進行安裝。電源線路沿橋架暗敷時在穿越樓板、剪力墻時穿鍍鋅鋼管保護，同一橋架內敷設的雙路電源線路，在橋架的兩側敷設。中間加隔板，在首尾、轉彎及每隔2米進行固定，在首尾、轉彎及每隔50米處應有編號，型號及起至關系標記。橋架內敷設一根YJV-252電纜作接地干線，橋架之間跨接接地，

3、采用BVR1*16導線。非消防設備用電干線豎井照明采用密集型母線槽，其他采用交聯聚氯乙烯銅芯電纜沿橋架敷設。照明動力配電支線均采用銅芯線穿管(SC焊接鋼管)，沿墻、樓板、地板及吊頂內暗敷，管線敷設線路較長的，按規范要求預埋過路接線盒。本工程采用TN-S型保護方式，零線（N）與PE線嚴格分開，所有帶電設備的金屬外殼與PE線須可靠連接，強電及弱電管井內各設置一根25*4銅母線，作為各層的保護干線，消防報警、弱電機房、電梯機房、銀行的保護線采用專用接地線由基礎接地網引入，電氣接地與防雷接地共用接地裝置，接地電阻小于1，接地裝置采用基礎主鋼筋環行焊接而成。本工程屬二類防雷建筑，接閃器采用屋頂暗敷避雷帶

4、加避雷小針，引下線利用柱內二根大于16主鋼筋對焊接而成，并設置測試點，所有突出屋面的金屬物體應與屋面避雷帶可靠焊接。為防雷側擊，30m以上每層沿建筑物周邊采用鍍鋅12圓鋼設水平均壓環，30m以上墻上的欄桿、門窗等較大金屬物體均應與防雷裝置可靠連接，豎直敷設的金屬管道及金屬物的頂端和底端均應與防雷裝置可靠連接。在地下二層變電所內設總等電位聯結箱，帶淋浴的各個衛生間內均設局部等電位聯結箱，局部等電位聯結箱聯結須用一25*4扁鋼與衛生間地面鋼筋網可靠焊接。電氣消防本工程設置一套集中火災自動報警系統，環路布線，該系統設置在一層消控中心。采用現場控制與集中控制相結合的方式，火災報警探測器除防火卷簾兩側、

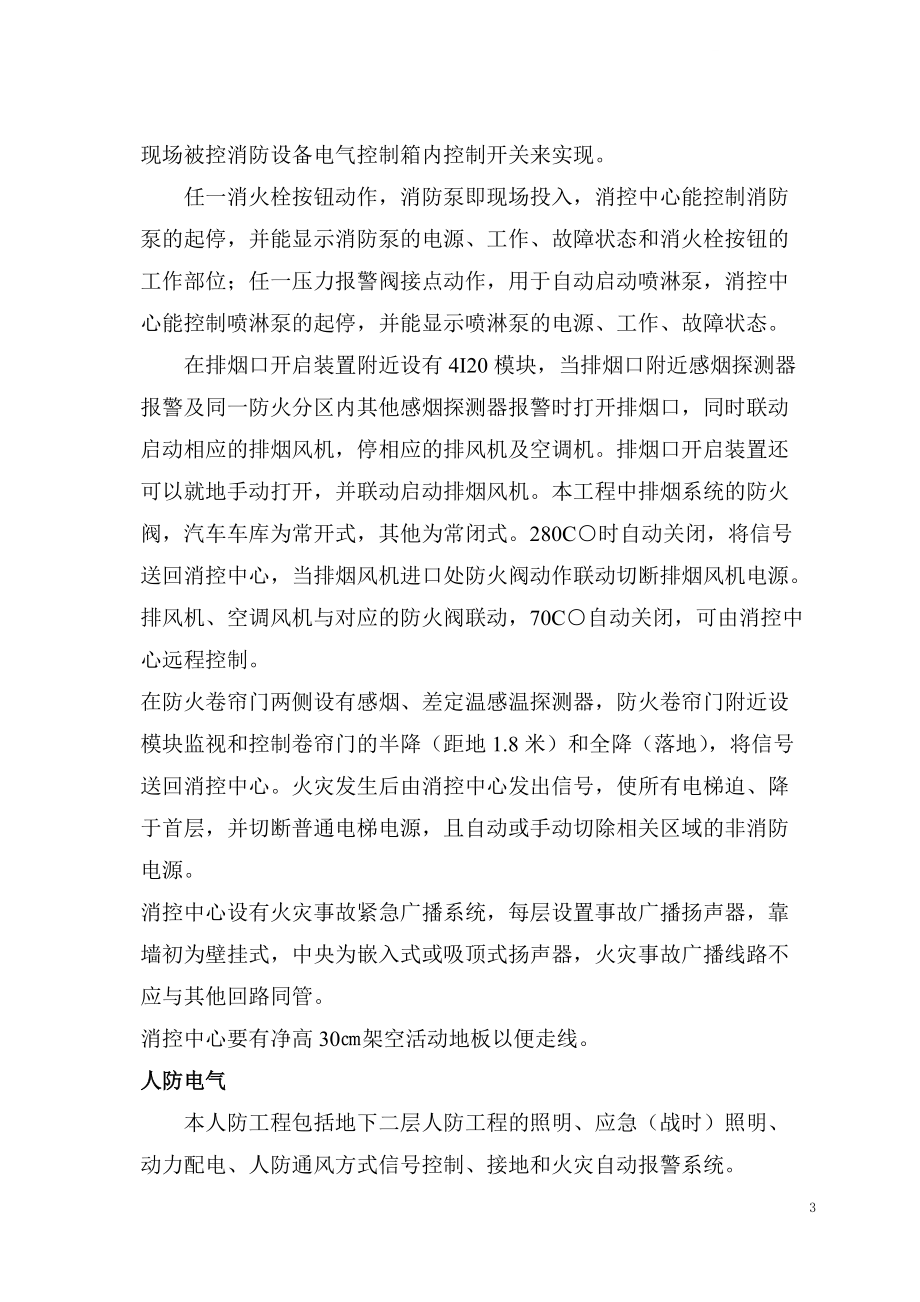

5、地下汽車庫、廚房等場所采用智能型溫感探測器外，其余場所均采用智能型光電感煙探測器。當接收到現場探測器或手動報警等火災警報后，在確認火災的情況下，集中聯動系統通過控制總線輸出模塊來實現對現場被控設備的控制，現場人員可利用現場被控消防設備電氣控制箱內控制開關來實現。任一消火栓按鈕動作，消防泵即現場投入，消控中心能控制消防泵的起停，并能顯示消防泵的電源、工作、故障狀態和消火栓按鈕的工作部位；任一壓力報警閥接點動作，用于自動啟動噴淋泵，消控中心能控制噴淋泵的起停，并能顯示噴淋泵的電源、工作、故障狀態。在排煙口開啟裝置附近設有4I20模塊，當排煙口附近感煙探測器報警及同一防火分區內其他感煙探測器報警時打

6、開排煙口，同時聯動啟動相應的排煙風機，停相應的排風機及空調機。排煙口開啟裝置還可以就地手動打開，并聯動啟動排煙風機。本工程中排煙系統的防火閥，汽車車庫為常開式，其他為常閉式。280C時自動關閉，將信號送回消控中心，當排煙風機進口處防火閥動作聯動切斷排煙風機電源。排風機、空調風機與對應的防火閥聯動，70C自動關閉，可由消控中心遠程控制。在防火卷簾門兩側設有感煙、差定溫感溫探測器，防火卷簾門附近設模塊監視和控制卷簾門的半降（距地1.8米）和全降（落地），將信號送回消控中心。火災發生后由消控中心發出信號，使所有電梯迫、降于首層，并切斷普通電梯電源，且自動或手動切除相關區域的非消防電源。消控中心設有火

7、災事故緊急廣播系統，每層設置事故廣播揚聲器，靠墻初為壁掛式，中央為嵌入式或吸頂式揚聲器，火災事故廣播線路不應與其他回路同管。消控中心要有凈高30架空活動地板以便走線。人防電氣本人防工程包括地下二層人防工程的照明、應急（戰時）照明、動力配電、人防通風方式信號控制、接地和火災自動報警系統。本工程有一個人防防護單元，每個人防防護單元設置兩路電力系統電源及一路戰時區域電源供電。電力系統電源引自變電所低配屏專用回路，電壓380/220V，電纜穿管引入。戰時電源引自區域人防電力線網。人防工程的防護單元設有獨立的供配電系統，電源配電箱設在靠近負荷中心的清潔區。在各個人員出入口，連接通道的門框墻上均預埋4根G

8、G50的鍍鋅鋼管。本人防工程采用TN-S保護方式，工事內PE線和N線嚴格分開；接地極利用土建基礎鋼筋，接地網選用地板上、下層主鋼筋，縱向鋼筋每隔10米、橫向鋼筋每隔5米，交叉處主鋼筋接點焊接，接地電阻要求小于1。設有正常照明、應急照明。所用的應急照明燈均采用配帶鎘鎳蓄電池的照明；由防護單元內部引至防護密閉門以外的照明線路在防護密閉門內設置熔斷器進行保護。本人防工程在進風機房、人員出入口最后一道密閉門內側等處設置有顯示清潔式、濾毒式、隔絕式三種通風方式的燈光和音響裝置。在戰時人員主要出入口的防護密閉門外側設置呼喚音響按鈕。建筑給排水本工程一層采用市政給水管網供水，二層到二層以上采用地下二層生活水

9、箱供水。二層到二層以上為中區變頻供水，配備KQDP40-8-8*9型水泵二臺；13到23層采用為高區變頻供水，配備KQDP40-8-8*14型水泵二臺。人防區在夾層設置戰時鋼板水箱，采用手搖式水泵供水。室內給水管在泵房內及高區水泵出水管采用無縫鍍鋅鋼管，溝槽式連接；其余給水管采用鋼塑復合管，絲扣連接，衛生間給水橫支管明裝。室內排水管采用柔性排水鑄鐵管，橡膠圈緊固連接，各層排水橫支管采用UPVC管。室內排水管采用標準坡度，非埋地排水橫管轉彎處設帶檢查口彎頭。管道穿地下室外墻、地下水池及屋面、屋頂水箱預埋鋼性防水套管。明敷排水立管管徑大于或等于110mm時，在樓板貫穿部位應設置阻火圈；管徑大于或等

10、于110mm的橫支管與暗立管連接時，穿井壁處設置阻火圈。屋頂外露給水管保溫采用30mm厚橡塑海綿外加鋁皮保護層。消火栓水泵設置在夾層，配備二臺XBD13/40-150消火栓，一用一備，采用消防水箱供水，夾層室外設置三套消火栓水泵結合器和二套自噴水泵結合器。室內消火栓采用單栓帶消防卷盤組合式消火栓箱，采用鋁合金箱框，暗裝。有吊頂處采用吊頂型噴頭，無吊頂處采用直立型噴頭，垂直向上安裝。通風與空調本工程商業用房采用薄形吊裝式空調機組處理室內空氣，新風機組（薄形吊掛）單獨設置。辦公室均采用風機盤管加新風系統，為保證建筑立面的美觀，新風均利用管井集中在屋頂取風?？照{冷熱水系統采用閉式循環，雙管制，由設置

11、在屋頂?shù)姆叫团蛎浰鋵ο到y(tǒng)補水、定壓。地下一層、二層汽車庫，均設置機械排風、排煙系統，平時通風換氣，火災時排煙，采用消防高溫排煙風機，由車道自然補風，地下二層采用軸流風機機械補風，地下一層夾層自行車車庫設置機械排風系統，由車道自然補風?？照{風管采用鍍鋅鋼板，通風風管采用不燃耐水型無機玻璃鋼材料制作?？照{風管采用帶鋁箔的離心玻璃棉保溫。用金屬膨脹螺栓固定?？照{循環水管外用福樂斯保溫，凝結水管采用UPVC管，水管外用福樂斯保溫。第二章 施工部署2.1施工管理體系 項目經理安裝作業隊設備材料員資料員統計員計量管理員安 全員質量檢查員儀表施工員設備施工員管道施工員電氣施工員 施工班組2.2.1在配合施

12、工時，安裝將盡量少占現場；在主樓施工時，充分利用合理場布，以分散現場壓力。 2.2.2臨時設施搭建在業主劃定的施工用場地范圍之內，經統一規劃后方可實施，并視場地的具體情況考慮設置工具間。2.2.3施工現場臨時加工和露天材料堆放場地，應設置臨時圍護設施，以確?，F(xiàn)場文明施工。 2.3施工進度計劃及施工工期保證措施。 2.3.1安裝工程施工進度總體安排。 (1) 總體安裝工程工期確保與土建同步，力爭提前完成。(2) 施工進度網絡計劃見土建施工組織設計2.3.2施工工期保證措施縮短施工工期，盡快發揮投資效益，是我們施工企業的主要奮斗目標。集中力量，精心組織，精心施工，確保總工期計劃實施。(2) 工期影

13、響因素分析：項目內部工程管理a 目標明確 b 責任分明 c 施工準備 d 進度控制e 現場管理 f 調度平衡 g 物質供應 h 機具配備施工人員a責任心 b 工時利用 c 勞動技能 d 協作配合項目外部甲供材料及時性工藝設備供貨設計出圖時間及變更相關施工單位工程進度氣候影響資金到位情況（3）工期保證措施A本工程影響面較大，工期緊，任務重。在施工組織上我們在人力、物力方面優先保證此工程項目的需要，需要時確保多梯隊連續施工。B教育職工明確把建筑產品按時交付使用是我們施工企業的宗旨，確保工期維系著企業的信譽與形象，激勵職工充分發揮積極性和創造性是至關重要的環節。C配備齊全、合理的安裝作業隊人員，勞動

14、力安排充足。D加強施工準備工作，對各種技術準備、組織準備、物質準備、作業條件準備等要充分，因為這些是保證施工順利進行的前提。E認真熟悉建設文件、施工圖紙，掌握工藝流程、設計要求、適用規范和工期要求，編制出切合實際的確?？偣て诘氖┕みM度網絡圖，關鍵節點要準時到位。F對土建以及裝飾的配合與銜接要作好，在監理和建設單位代表的統一指揮下，與有關施工單位密切協作、統籌兼顧，合理組織施工工序的交叉，為其他施工單位創造施工條件。G材料供應及工藝設備供應情況和設計出圖、變更情況以及相關單位的進度情況、氣候條件等方面，都是影響工期的不可忽視的因素，必須認真對待并采取相應措施予以解決，充分發揮本企業的優勢，按時保

15、質、保量地保證物資材料的供應。H注重現場管理，施工現場是出產品的地方，建筑產品是否如期完成，質量好壞，在很大程度上決定于現場管理水平。管理的標準是保持連續均衡的施工，嚴格按設計要求和技術標準施工，對進場的人、機、料、法、環進行合理有效的使用，充分利用空間、時間，建立文明施工秩序，完善施工資料的積累和傳遞機制。I 在現場施工場地狹小的情況下，要充分利用本企業自己的加工場地，預制加工材料，保證施工的順利進行。J服從項目經理為首的施工調度中心，調度的主要任務是：掌握和控制施工進度，及時進行人力、物力的平衡調度，保證施工按計劃正常進行。及時同有關單位互通信息，掌握施工動態，協調內部各專業工種之間的工作

16、，注意后續工序的準備，布置工序之間的交接，及時解決施工中出現的各類問題。及時了解材料、設備供應動態，對缺口物資要做到心中有數并積極協助調劑，如對工程進度產生影響時，要提出調整局部進度計劃的建議和有效的補救措施，使總進度計劃不至于受到影響。2.4勞動力安排計劃預埋階段：配合土建做好預留、預埋工作，配備管工10人，電工14人，普工18人。進入主體安裝時，配備管工22人, 電工30人,普工 20人 。2.5主要施工機具配備計劃 序號名 稱 規 格型 號單位數量備 注1交流電焊機BX6-300臺62手提電焊機BX6-60臺73臺 鉆32臺14型材切割機WQS-402臺25電動套絲機1/24臺26電 錘

17、25把37電 鉆6.5支38電動試壓泵臺19各種測試儀表水、電、風套110氣割設備套311臺式砂輪機200臺22.6施工配合2.6.1安裝與業主及監理的配合2.6.1.1定期與業主及監理召開現場協調會，處理施工中遇到的問題。2.6.1.2在指定地點安排臨時庫房，存放施工機具及材料，并自行負責安全。2.6.1.3將施工組織設計和專業施工方案提供給監理審核。2.6.1.4施工過程中應嚴格接受業主及監理的監督。2.6.2安裝與設計院的配合2.6.2.1施工前應仔細審閱圖紙，及時向設計院提出圖紙的疑問，并認真接受設計院的設計交底，徹底領悟設計意圖。2.6.2.2及時將施工中的問題向設計院反映，尋求解決

18、。根據施工經驗可向設計院提出較好的建議。2.6.2.3嚴格按圖施工，未經設計院的書面許可，不得擅自修改。第三章 工程質量控制 3.1質量目標：符合驗收統一標準。 3.2質量體系： 3.2.1為實現質量方針和目標，確保本工程質量目標的實現，使質量管理各項活動規范化、標準化、程序化，以滿足GB/T190022000標準要求，建立并保持有效運行的質量體系，提高企業的質量保證能力。 3.2.2質量體系文件包括質量手冊、質量計劃、作業指導書、相關的技術文件和法令、法規。為保證具有滿足工程質量及合同要求的能力應做好以下工作： （1）編制施工組織設計（質量計劃）； （2）確定和配備必要的控制手段、工藝方法、

19、設備（包括檢驗、測量和試驗設備）、工藝設備、物資和人才等，以達到規定的質量要求； （3）研究新的測量方法、改進控制手段和檢測技術； （4）采用新技術、新工藝編制技術性和管理性文件； （5）明確規定各種驗收標準；（6）確定和準備質量記錄。3.2.3質量保證體系圖項目經理項目副經理項目技術負責安裝作業隊電氣施工質檢員管道施工質檢員設備施工質檢員儀表施工質檢員保 防溫 腐 施 工 質 檢 員消防施工質檢員各施工班組 班組質檢員3.3施工過程控制 3.3.1過程控制流程圖施工機具控制過程控制環境控制最終檢驗和試驗 安裝施工過程施工準備計量器具試驗設備控制過程質量監控與驗證質量技術文件控制 質量計劃 自

20、檢 人員 專檢 隱蔽工程檢查 機具、檢驗 測量和試驗 交接檢 設備 分項分部質量評定 物質 質量技術文件 過程前準備 3.3.2為便于有效的控制施工過程的質量，根據安裝工程施工的性質和特點，將施工過程劃分為：一般過程、關鍵過程、特殊過程。 （1）一般過程的控制 1）一般過程指操作工藝簡單的過程，其分項過程包括一般設備和管道、電氣的安裝工程及防腐保溫工程等。 2）一般過程受控的條件：按計劃配備合格的人員、滿足施工要求的機械設備、檢定合格的計量器具和試驗設備、驗證合格的材料、有效的施工文件，合適的操作環境。 3）此類過程的施工由工程項目施工技術人員提供必要的施工文件，進行詳細的書面交底；作業人員按

21、圖紙、規范、標準的要求進行操作。在過程操作及質量控制中，作業人員要堅持開展“三工序”活動，即“檢查上道工序、保證本道工序、服務下道工序”，使過程始終處于受控狀態。 4）過程試驗由施工技術人員按檢驗和試驗程序組織進行。班組設兼職質檢員，負責班組質量自檢和自檢資料的積累、管理工作。班組的每個操作者對自己的工程質量隨時進行自檢。5）工序交接堅持互檢，合格后才能進行下道工序的施工。專檢由質檢員負責，質檢員根據施工現場的施工進度做好工序跟蹤控制的專職檢查并及時做好記錄。對查出的質量問題填寫“整改通知單”，通知有關人員限期整改。6）隱蔽工程檢查是在班組自檢的基礎上，由施工技術人員填寫隱蔽工程檢查記錄，通知

22、質檢部門和建設單位代表共同檢查并簽字認可后，方可隱蔽。 7）不同專業工種之間的過程交接由項目部技術負責人組織質檢員、相關施工技術人員及有關人員參加，進行檢查驗收，交付方出具中間交接資料，接收方檢查認可后，辦理中間交接手續。土建與安裝的交接由工程項目經理部組織雙方相關人員進行中間交接驗收并辦理中間交接手續。 8）工程質量驗評a分項、分部工程完成后，由施工技術員進行分項、分部工程質量預檢并填寫分項、分部質量檢驗評定表，由項目負責人組織評定，由質檢部門核定質量等級。 b單位工程由公司總工程師組織質檢部門、技術部門、項目經理部技術負責人進行預檢，合格后，由質檢部門評定質量等級。單位工程完工后的檢驗工作

23、要邀請建設單位和監理單位人員參加。 （2）關鍵過程控制1）關鍵過程指對本工程起決定作用的過程，包括關鍵設備的安裝、電氣調試及消防工程的安裝調試等。2）關鍵過程的文件控制按文件和資料控制程序執行。在分項工程施工時，除向作業人員提供施工圖紙、規范和標準等技術文件外，還需專門的工藝文件或作業指導書，明確施工方法，程序、檢測手段，需用的設備和器具，以保證過程質量滿足規定要求。工藝文件或作業指導書，由安裝部經理和技術負責人負責組織編制或收集整理，施工技術人員向作業人員進行書面交底，在施工過程中需指導、監督文件的執行。3）施工過程中由項目經理指定設備員負責施工機械設備管理，并組織維護和保養，以保持過程能力

24、。4）施工技術人員根據施工過程對環境條件的要求，如設備解體安裝的防水、防塵，儀表的調校及焊接、防腐等工程對環境溫度的要求提出具體措施，經項目經理部負責人批準，由施工技術員組織實施，質檢員監督檢查，以對環境的控制來滿足施工過程的要求。 5）關鍵過程施工應具備的條件：試驗、監控和驗證與一般過程控制相同。 （3）特殊過程控制 1）特殊過程即過程的結果不能通過其后的檢驗和試驗完全驗證的過程.根據本工程施工現狀，焊接為特殊過程. 2）作業前，項目經理部技術負責人組織各專業技術人員和質檢員對作業人員資格、工藝措施、設備狀況等進行認可，并做好記錄。質檢部門要核定從事特殊項目操作人員的上崗證是否有效，且所從事

25、的操作內容是否相符，禁止無證上崗和超范圍上崗操作。 3）其他要求按關鍵過程控制的條款執行。 3.3.3不合格產品的控制及糾正和預防措施 （1）為控制不合格產品必須嚴格執不合格品的控制程序，程序中明確規定了不合格品的標識、記錄、評價、隔離和處理，并由質檢部門監督執行，以防止不合格品轉入下道工序，給工程整體帶來隱患。 （2）對于不合格品的標識、記錄和隔離由項目經理部和有關職能部門去完成，以防止在做出適當處理前繼續使用。 （3）不合格品的評審和處理按不合格品的控制程序辦理。根據不合格品造成的原因、責任、性質和后果的不同，分別由項目技術負責人或總工程師組織技術、工程、質量和物質等相關部門和人員參加，評

26、審結論報上級或建設單位備案或審批。 （4）不合格品的處理方法主要有： 1）由于材料、部件和設備造成的，采用返修或調換的辦法進行處理。 2）屬于施工質量造成的采用返工或拆除重做的辦法進行處理。 （5）不合格品的糾正和預防措施按糾正和預防措施控制程序執行。對建設單位、監理、設計、質監部門或政府有關部門提出的質量問題，要及時進行處理。 1）對施工過程中檢查出現的問題或不合格品報告，按“三不放過”的原則處理，并做好記錄。 2）項目技術負責人組織有關人員查明不合格品產生的原因，判定不合格的嚴重程度，制定糾正措施。各專業技術人員負責組織實施，并記錄糾正結果，質量檢查員跟蹤檢查，驗證實效。3）預防措施由工程

27、項目經理部等相關 部門和人員共同制訂，并報上一級技術負責人批準，由公司工程部會同項目經理部組織實施。 （6）在制訂預防措施時，要定期征求建設單位及監理的意見，召開質量分析會，及時收集合理化建議等信息，以發現并消除影響工程質量的潛在原因。 （7）質量監督部門要及時檢查預防措施的實施情況并評價、記錄實施效果。 3.3.4檢驗和試驗 （1）檢驗和試驗按檢驗和試驗程序執行，其中包括進貨檢驗和試驗、過程檢驗和試驗、最終檢驗和試驗。 （2）進貨檢驗和試驗由項目經理部和物質部門負責，必須對進入現場的原材料、設備進行檢驗和試驗，保證不合格的原材料和設備不投入使用。 （3）過程檢驗和試驗由項目技術負責人負責，項

28、目經理部在組織施工時應設置檢驗控制點并執行“自檢、專檢、交接檢”制度。 （4）最終檢驗和試驗在上述兩個檢驗和試驗基礎上進行，由項目經理部組織自檢、自評；項目總工程師組織預驗收；最后由建設單位、監理工程師和質監站組織驗收，合格后方可辦理交工驗收手續。第四章 施工安全技術措施 4.1安全管理責任體系項目經理 全面負責.項目副經理項目總工程師 全面技術責任 . 全面領導責任 安裝作業隊安全部負責人職能部門負責人 直接領導責任- 監督檢查責任 管理責任專職安全員技術負責人 技. 術 指 直接監督檢查責任 導 責 任 兼職安全員施工員 -直接責任 班組長 班組長 對本組人員在生產中安全健康負責4.2安全

29、防護 4.2.1嚴格執行班前安全會制度，認真執行書面安全交底的規定，針對作業條件進行準確的安全技術交底，并履行交底人和被交底人的簽字手續。 4.2.2對參加的施工作業人員(包括臨時工)，必須先進行三級安全教育，經考試合格后，方準進場作業。 4.2.3進入施工現場，必須嚴格的執行“六大紀律”和“十項措施”，正確使用安全帽等個人防護用品。 4.2.4在兩米(含兩米)以上的高處作業，必須使用安全帶或搭設防護嚴密的操作平臺。嚴禁向上、向下拋扔工具、材料等各種物件，禁止兩人或兩人以上在同一梯子上作業。 4.2.5特殊作業人員必須持證上崗，嚴禁無證操作。 4.2.6進行吊裝作業，應設專職起重指揮，作業地點

30、必須設置警戒區和警示牌。 4.2.7施工現場必須懸掛醒目的安全標語和警示牌. 4.2.8大型建筑工程土建、安裝施工配合密切，交叉作業多、孔洞多、井道口多、樓梯口多、危險性大，施工過程中要按規定進行防護，交叉作業要統一指揮，合理協調，確保安全。 4.3施工現場臨時用電 4.3.1施工現場臨時用電，必須執行施工現場臨時用電安全技術規范，必須裝設安全型配電箱。 4.3.2各種電動機械設備，必須有可靠的安全接地、接零，傳動部分必須有防護罩。 4.3.3手持電動工具，必須裝設觸（漏）電保護器。 4.3.4夜間施工，必須有足夠的照明，溝、槽、坑、洞及危險處應設紅燈示警，防止人員傷亡。 4.3.5照明燈具要

31、懸掛在干燥、安全可靠處，嚴禁隨意設置。 4.3.6臨時用電行燈，要使用安全電壓。 4.4冬雨季施工。 4.4.1雨季施工，露天作業要搭設雨棚。 4.4.2遇有雨、雪、霜、冰凍等天氣，作業前需將水、雪、霜、冰及時清除干凈，并采取可靠的措施。 4.4.3遇有五級以上(含五級)大風時，禁止吊裝作業. 4.4.4施工現場注意防火、防爆，存放易燃、易爆物品的設施內及附近區域，嚴禁烤火和使用電爐。 4.5現場防火措施 4.5.4建立動火審批制度，動火前由動火責任人填寫動火申請報告，詳細說明動火地點、動火時間和所采取的措施，經項目經理同意后，報監理工程師或總包單位審批并簽發動火證后，方可動火。 4.5.2在

32、臨時設施和比較危險的施工地點配備足夠的消防器材，如消火栓、滅火器、水箱和砂石等。 4.5.3施工動火地點配備專職動火監護人員一名，并配備必要的防火器件。 4.6安全管理 4.6.1各級施工管理人員，對施工現場的安全生產負指導管理責任，必須認真執行國營建筑業安全生產工作條例和公司“安全生產獎懲條例”。 4.6.2教育職工不違章作業，積極組織人員對施工中的隱患進行整改。對新工人（包括臨時工）進場作業，實施三級安全教育制度。 4.7施工期間突發事件的防范和救護措施 4.7.1在雨季和臺風季節，要做好防洪抗災準備：如準備排水設備、臨時設施的加固、倉庫重點防范和暫停露天大件吊裝設備的安全防護加固等。 4

33、.7.2在施工期間認真做好防火和安全用電管理工作，所采用的措施已在其他章節中涉及。如果發生火災，要組織人員積極撲救，并及時報警以減少損失。平時要對職工進行防火知識的教育，做到遇事不慌，撲救有力?，F(xiàn)場配備專職用電管理員和維修電工，建立安全用電制度，定期檢查施工用電設備及漏電保護裝置的完好程度，加強職工的安全用電教育。 4.7.3現場如發生安全事故，首先是搶救傷員，然后保護好現場，事后要做到“三不放過”，一定要查清原因，吸取教訓，進一步采取防范措施。第五章 文明施工與環境保護措施 5.1文明施工是施工企業精神文明建設的重要內容，是加快工程進度、提高工程質量、保證安全施工的重要措施，也是確保雙標化文

34、明施工工地的關鍵。所以，必須貫穿于本工程的全過程。 5.2做好施工總圖的設計與管理，各分包單位要根據所承包工程的特點提出具體方案，由公司統一平衡，并報業主或監理同意后實行。 5.3要按施工程序組織施工，主要做到以下幾點： 5.3.1嚴格按設計、規范、規程、標準、施工方案、施工作業指導書組織施工。 5.3.2做好施工工序的搭接工作，工序交接要組織檢查并辦理工序交接手續。 5.3.3多工種交叉作業，要以有利施工為原則，組織綜合平衡，做到交叉有序、忙而不亂。 5.4因施工需要，在清除障阻物、開溝、破路、停電、停水時，必須辦理申請批準手續，工程完工后要及時恢復原貌。 5.5施工現場要做到場地平整，道路

35、暢通，排水良好，材料設備堆放整齊，工完料清場地凈。 5.5.1材料、設備堆放和存放，要按總圖布置并加以區域圍護，做到整齊有序，避免二次搬運。 5.5.2施工面機具的擺放不占用道路，并要定期檢查、維護和保養，保證機械性能完好。 5.5.3每年雨季之前做好施工場地臨時雨水排水工程。 5.5.4施工現場和臨時設施區按各專業班組劃分區域管理責任區，經常進行清掃和保潔工作。 5.5.5施工中途材料要及時收回，施工垃圾要及時清理，集中堆放外運。 5.5.6單位工程完工后，場地范圍內的臨設工程和施工機具要及時拆除和回收。 5.6做好環境保護工作，采取措施防范噪聲、弧光等對人體和環境所造成的損害。其主要措施是

36、： 5.6.1提高工程施工的機械化程度，盡量擴大施工預制比例。大批預制工作在集中加工棚和在杭加工基地中進行，施工地點不能避免的噪聲采用調整工作時間的辦法加以處理，如對施工期進行合理安排，避開周圍居民、政府機關休息的時間等。 5.6.2對電焊弧光的防范。除擴大工廠預制化程度之外，施工地點的焊接采用圍護結構阻檔弧光，以減少對環境和人身的傷害范圍或程度。 5.7對建筑產品采取保護措施 5.7.1對進場人員進行愛護自己和他人勞動成果的教育。 5.7.2采取必要的封閉措施，如安裝臨時封閉門，在裝修前先裝門加鎖等。 5.7.3易碎、易損產品，盡量按計劃進場、準時安裝，以確保產品完好及良好的施工環境 。 5

37、.7.4對易碎、易損產品安裝后采用加罩保護措施，防止施工過程中被損傷。 5.7.5對進口設備在運輸過程中要增強安全保護意識，對包裝簡單的設備要采取加固措施；并在儲備過程中做好防火防盜等的工作，辦理有關保險；在進入現場安裝前、安裝后要加強巡視和保護。 5.8在施工過程中作業隊有專人負責文明施工工作，各專業負責人負責本施工范圍之內的文明施工，服從項目經理部、文明施工日常管理工作，聽從指揮，施工班組和作業人員對自己操作范圍之內的文明施工負直接責任。第六章 設備材料管理及供應計劃工程質量的好壞與原材料及半成品等工程使用材料的質量有直接關系，本工程功能齊全，使用材料、設備先進，我們在材料和設備供應上應嚴

38、格制度，以確保工程質量目標和工期目標的實現。 6.1設備和材料的供應及采購。 6.1.1由施工單位自購部分的材料需提供材料的質保文件，對于受建設單位委托屬于主要材料的采購，所選擇的生產廠家需要先經建設或監理單位認可。 6.1.2建設單位供應的設備和材料也應向施工單位提供設備的全套隨機文件，進口設備并需提供商檢證明文件，主要材料要提供材質證明書。 6.1.3施工用全部材料和設備必須符合合同規定和工程要求的品種和質量等級，必要時應送權威檢驗機構進行檢驗。對于施工用全部材料、設備進行檢查和檢驗的結果存在缺陷或不符合合同要求時，應立即用書面文件通知供貨責任單位，由責任方進行修正或調換合格產品，經建設單

39、位批準后方可使用。 6.2材料、設備的交付、搬運、儲存、包裝和防護。 6.2.1施工單位自行采用的材料和器材，由施工單位負責驗收、運輸、保管、包裝和防護；建設單位供應的材料、設備到場后一經承包方檢驗合格后，則由承包方負責儲存和保管。 6.2.2材料和設備的搬運根據其特點選用適當?shù)倪\輸工具和運輸方法，要保證產品不受損傷和污染 6.2.3材料和設備的儲存按本公司制定的產品入庫、驗收、保管與發放的管理規定執行。要求做到產品入庫手續齊全，賬物相符、臺賬清楚、產品質量證明文件不全或不合格的產品不準入庫。 6.2.4產品入庫后要擺放整齊，井然有序、明碼掛牌；要經常進行檢查和維護，確保在庫產品不損傷、不變形

40、、不霉變、不變質。 6.2.5材料和設備的發放要做到“四不出庫”，即：手續不清、去向不明、白條子及未經驗收的產品不出庫。 6.2.6物資管理部門對產品的裝箱和標志過程進行必要的控制，確保符合規定要求。要確保產品入庫、儲存、發放全過程的包裝完好無損， 以保證產品質量。 6.2.7材料和設備的搬運、儲存、安裝全過程中必須加強對產品的防護工作，要采取必要的防護手段，明確相關各方對產品防護的責任。 6.2.8材料和設備從采購開始到安裝過程驗收為止的整個流轉過程中，要根據產品的不同特點采用防火、防霉、防污染和防損傷的不同防護措施，保證產品完好無損。說明：1按設備、材料的類別編制計劃供應時段，在這個時段中

41、，按月度供應計劃分批供應，既滿足施工需要又減輕現場倉儲壓力；2設備、材料計劃供應的時段，可按施工條件的變化，及時做出調整和補充；3.在工程用設備、材料全部計劃提出后，將編制詳細的分品種、規格、數量的供應計劃，以強化設備、材料的管理，保證施工順利進行。第七章 本工程所執行的施工及驗收規范和標準序號代 號規范、標準文件1國務院建設工程質量管理條例2建設部工程建設標準強制性條文（房屋建筑部分）（2002版）381號令建設部實施工程建設強制性標準監督規定4GB50194-93建筑工地施工現場供用電安全規范5GB50168-92電氣裝置安裝工程電纜線路施工及驗收規范6GB50303-2002建筑電氣安裝

42、工程施工質量驗收規范7CJJ/T29-98建筑排水硬聚氯乙稀管道工程技術規程8GB50300-2001建筑工程施工質量驗收統一標準9GB50242-2002建筑給水排水及采暖工程施工質量驗收規范10(80)建工勞字42號建筑安裝工人安全技術操作規范11113令杭州市建筑工地文明施工管理規范12新300條浙江省提高建筑安裝工程質量的若干規定13DBJ/CT501-99建筑給水硬聚氯丙烯管道工程技術規范14GB50169-92電氣裝置安裝工程接地裝置施工及驗收規范第八章 各專業工種施工方案 一、設備安裝施工方案 1、安裝程序和方法設備開箱檢查基礎驗收基礎螺栓澆灌混凝土找平找正(初平)吊裝就位1.1

43、設備安裝施工程序單機試運轉二次灌漿防腐保溫清洗、調整吹掃點固墊鐵精平1.2施工方法1.2.1 設備安裝工程的準備工作：a、安裝前各有關責任人及施工員，應先熟悉施工圖、規范及有關技術文件，在此基礎上參加圖紙會審并做好記錄，會審后向施工班組進行技術交底。b、基礎驗收，重點檢查基礎標高、坐標中心線、水平及幾何尺寸的偏差是否符合有關規范規定并做好相應記錄，合格后進行基礎放線。c、設備開箱檢查驗收應按質量手冊中顧客提供產品的控制程序進行，驗收的依據包括訂貨合同及其附件、設計單位設計文件、國家有關技術標準等；驗收內容包括名稱、規格和數量的驗收、質量驗收。質量驗收應檢查外觀是否有缺陷、損壞、銹蝕、腐蝕、受潮

44、、變形等不符合合同、技術文件和有關標準要求的現象，對上述問題應正確標識并作好書面記錄；應檢查隨機文件及合格證或質保書是否齊全，缺少時應追蹤索取，否則有權拒驗、拒收。 d、設備開箱時甲方或監理等有關各方必須同時到場，并在記錄上簽字，開箱后的設備和零部件、備品備件及專用工具等應分類妥善保管。1.2.2設備安裝就位 項目部在施工準備階段應詳細了解設計預留吊運設備的孔洞情況(必要時要求適當位置預留)、設備單件總重量及設備的外形尺寸及一些特殊要求，確定具體設備吊裝方法和路線。對設備布置比較集中的區域、室外設備等可選用汽車吊吊裝就位或借助人字抱桿、手拉葫蘆、滾運等方法就位，由于設備布置比較緊湊，應注意到貨

45、、就位的先后順序對位置狹窄、標高較高、重量、體積較大和比較精密的設備，必要時應編制吊裝方案經批準后實施。a、吊裝前放置設備，應用襯墊將設備墊穩，防止傾倒、變形及受潮。 b、搬運和吊裝時，設備應捆扎牢固，主要承力點應高于設備重心，以防傾倒。c、對于具有公共底座機組的安裝，其受力點不得使機組底座產生扭曲和變形；d、吊索的轉折處與設備接觸部位，應以軟質材料襯墊，以防設備、機體、管路、儀表、附件等受損和擦傷油漆。1.2.3找平、找正；初平后，基礎螺栓孔澆灌混凝土，經精平，各部位尺寸符合規范要求后，點固墊鐵，二次灌漿。1.2.4設備清洗：整體設備主要清除表面雜物、油污，對傳動部件進行必要的檢查調整；靜止

46、設備可以進行吹掃，使其達到清潔標準。進口設備不允許自行拆洗，如有必要須經甲方或監理及有關專家指導下方可進行。1.2.5單機試運轉： 設備單機試運轉前，設備找正找平、精平、清洗等各道安裝工序均已完成，并有齊全的安裝記錄，二次灌漿達到設計強度，基礎抹面工作已結束，系統管道和電氣及相應的配套工程已具備條件，試車所需的水、電、工具、材料等能保證供應。 試運轉前的其它各項準備工作，包括試運轉方案的審定，潤滑劑的灌注、安全罩的裝置等工作已全部就緒。試運轉步驟：a、由部件到組件，最后到主機；b、先手動，后自動；c、先點動，后連續；d、上道不合格，下道不試車； 2、主要設備安裝工藝及技術要求 2.1泵類安裝：

47、 2.1.1 安裝技術要求：(1)檢查設備，不應有缺件，損壞和銹蝕現象；盤車靈活、無阻、卡現象，無異常聲音；(2)設備基礎的標高、位置、尺寸符合設計要求；(3)泵類安裝時，縱向不水平度不超過0.1，橫向不水平度不超過0.2；測量時以泵的進出口法蘭或其它水平面加工面為標準；設備不能偏斜；(4)泵類的連軸器不同軸度，符合設備技術文件和規范的規定；(5)幾臺泵并排安裝時，相互之間平行，其中心為一線；(6)有減震要求時，泵類基座裝設減震器。 （7）進、出管道與設備對口時應處于自由壯態，不允許強力時口。 3、施工安全技術措施： 安全生產是工程順利進行的重要保證。所以，在施工中必須采取強有力的措施，確保安

48、全生產，促進施工順利進行。 3.1參加施工的工程技術人員和工人應嚴格執行國家頒發的及甲方規定的有關安全法規和規定。 3.2進入施工現場必須戴安全帽，2米以上作業必須系安全帶，禁止穿高跟鞋，禁止從上向下或從下往上拋工具材料。 3.3設備運輸前，現場道路要加固、填平、夯實并鋪上道木或鋼板。 3.4設備在裝卸前，應做防滑、防止傾斜的措施，且不能卸放在車輛過往的道路上。 3.5設備吊裝前，各構筑物和基礎應達到保養期限，被吊物重量要核對、無誤，并檢查被吊設備捆綁是否牢固，是否找準重心。 3.6 設備吊裝離地10cm后，檢查各繩扣及支撐錨點是否牢固，檢查合格后方可起吊。 3.7任何人不得隨同吊裝的設備或吊

49、裝機具升降，在特殊情況下，必須隨設備升降，應采取可靠的安全措施并經有關部門批準。 3.8吊裝作業，應有統一信號，專人指揮。吊裝作業范圍內應設警戒線并樹立明顯警戒標志，嚴禁非工作人員通行。吊裝過程中，施工人員不得在設備下面受力索具附近停留。 3.9雨雪天、霧天和六級以上大風時，不得進行露天吊裝作業或拆移桅桿，大型設備的吊裝風速超過五級時不能進行。 3.10在吊裝過程中，如因故中斷施工時，必須采取安全措施，不得使設備懸空過夜。 3.11吊裝預留口處，做好標記，并做好防護。 3.12引進設備（除有特殊聲明外）只進行找平、找正安裝，不許拆卸。而國內設備按有關規定和隨機技術說明規定解體、清洗、試驗、試壓

50、。 3.13設備內施工應用12V安全燈。 3.14氧氣瓶和乙炔瓶不得同放一處，距易燃、易爆物品和明火的距離，不得少于10米。放在陰涼通風處，運輸及裝卸時嚴禁碰撞。 3.115腳手架搭設后，要經施工技術人員檢查驗收后，方能使用。 3.16本工程交叉施工部位多，應注意防止高空墜落、物體打擊等事故的生，故要求采取相應安全防護措施。 二、管道安裝施工方案1、管道安裝1.1管道穿越水工構筑物及屋頂時，按S31284.8.做剛性防水套管。1.2排水立管和通氣立管， 按圖紙和規范要求設檢查口及連接三通，檢查口朝向便于檢修操作處。通氣立管高出層面0.4m，高出上人屋面2m。1.3絲扣連接：DN100以下鍍鋅管

51、采用絲扣連接，不準焊接。絲扣要端正光潔，不亂扣，不掉絲。連接時先在管端外螺紋上涂一層鉛油，逆螺紋方向纏麻絲。接頭不可擰得過緊，外露絲扣23牙。接頭上緊后，要清除外露的麻絲頭，絲扣外露部分刷紅丹防銹漆，銀粉漆蓋面。DN40以上消防噴淋管道不可采用活接頭。1.4法蘭連接：墊片采用3mm石棉橡膠墊，表面清潔完好。墊片與法蘭同心，用十字交叉法緊固螺絲。管道法蘭連接時，無論干管支管，都要在便于拆卸檢修的長度內設置法蘭，鍍鋅法蘭必須采用鍍鋅緊固件。1.5水平橫管盡量抬高貼近頂梁。如征得設計同意， 可在頂梁上水平方向留孔，使小口徑橫管穿越頂梁，敷設在梁間空格內。1.6 所有管道按設計規定做好防腐、絕熱。2、

52、管路部件安裝2.1閥門安裝2.1.1所有閥門安裝前都要逐個進行檢查，強度和嚴密性試驗比例，要高于國家規范要求1倍以上。閥門既是系統控制的關鍵部件，又是潛在的跑冒滴漏點，嚴格的篩選是必要的。2.1.2 閥門安裝時，應仔細核對閥門的型號與規格是否符合設計要求。閥體上標示的箭頭，應與介質流動方向一致。2.1.3 閥門安裝，位置應符合設計要求，便于操作。消防系統的閥門，規定常開狀態的，調試后置于常開位置并加鉛封。3、衛生潔具安裝3.1衛生潔具鑲接安裝，要在管路系統通水、 試壓合格后待土建衛生間門、窗、瓷磚、馬賽克裝修好后進行。3.2衛生潔具的型號、規格必須符合設計要求， 在安裝前應嚴格檢查本體有否破損，表面是否光滑。3.3衛生潔具的安裝，固定必須牢固，平穩不傾斜， 垂直度偏差不大于3mm。用膨脹螺絲固定，不用木螺絲。 潔具與支架之間要加軟墊。3.4找準潔具安裝位置、坐標，按國標圖紙放線。 單獨潔具允許誤差10mm，成排潔具允許誤差3mm。3.4 潔具排水管與承插口連接，如采用鑄鐵管，必
