居住建筑設計成果深度指導

1、居住建筑設計成果深度指導第一章總則一、編制目的：1、本指導是總公司為各公司驗收設計單位的各設計階段成 果構成和設計成果深度提供主要依據。2、本指導為各公司編制統一設計成果要求和圖紙深度提供 參考，在正常情況下，各公司應按此指導執行；當出現特殊情況 或存在更好的規定要求時，請?zhí)崆案嬷偣究偣まk，以便及時對本 規定進行改進。3、本指導可行實用，為各公司提供設計驗收依據，使設計 處于受控狀態，杜絕設計常見錯、漏、碰、缺等問題出現，提高住宅 設計質量。4為統一工程各階段設計文件構成的編制，為了保證各階段設計 文件編制質量和出版質量，提高各設計階段設計質量和設計成果深 度，并為設計公司設計人員編制設計

2、文件和圖紙深度提供依據。5、為解決設計、施工中的常見問題，提高住宅各設計階段設計 質量，消除設計缺陷，不犯以往工程犯過的錯誤，提高設計質量和圖 紙深度，有效控制工程成本，加快項目開發節奏，從而使整體造價控 制在最經濟的范圍內，特制訂本指導。未盡事宜按工程設計文 件編制和出版規定2003版執行。二、編制依據：1、*住宅統一設計要求。2、工程設計文件編制和出版規定2003版3、國家及地方相關各種設計規范。三、應用要求1、本指導應作為設計合同的附本。2、凡承接公司住宅規劃設計和建筑施工圖設計的單位，務必遵 照本指導要求執行，如未執行本指導要求，而經公司查實的, 將給設計單位嚴厲的經濟處罰，情節嚴重將

3、扣除全部設計費用。3、各階段的設計合同中要明確規定設計周期及截止日起，各設 計單位提供給公司的圖紙?jiān)O(shè)計深度，必須在滿足國家頒布的建筑工 程設計文件編制深度的規定2003版的前提下，還應滿足本指導。四. 內容說明本指導按總則、居住建筑概念方案、居住建筑規劃深化方案、 居住建筑單體深化方案、建居住筑施工圖、居住區市政園林等部分劃 分章節，各設計單位務必參照相關章節的內容進行設計。第四章居住建筑施工圖為統一居住建筑施工圖設計文件構成的編制，為了保證設計文件設計質量和編制質量，其的文件構成和設計圖紙深度按專業分開敘 述；未盡事宜按工程設計文件編制和出版規定2003版執行。一、建筑專業施工圖成果深度要求

4、：1 總平面定位圖：應標明建筑物退讓紅線尺寸關系、與周 邊建筑的距離、周邊道路的標高、場地排水方向、建筑物拐點坐標、 超出地上建筑范圍的地下部分應標注拐點坐標、土 0.000絕對標高、 建筑四角標高、出入口控制標高、建筑層數、建筑高度、指北針、 圖例、比例、說明等情況；2 建筑設計施工說明1）工程概況：應說明建筑物的區域位置、層數、總面積、 占地面積、建筑總高度、室內外高差、±0000絕對標高、建筑類 別、防火等級、安全使用年限、抗震烈度、抗?jié)B等級（帶地下室）、 結構形式等情況；2）設計依據：應說明應用國家現行規劃、政府批文（包括批準 文號)、甲方提供的文件的依據；3) 設計原則：應

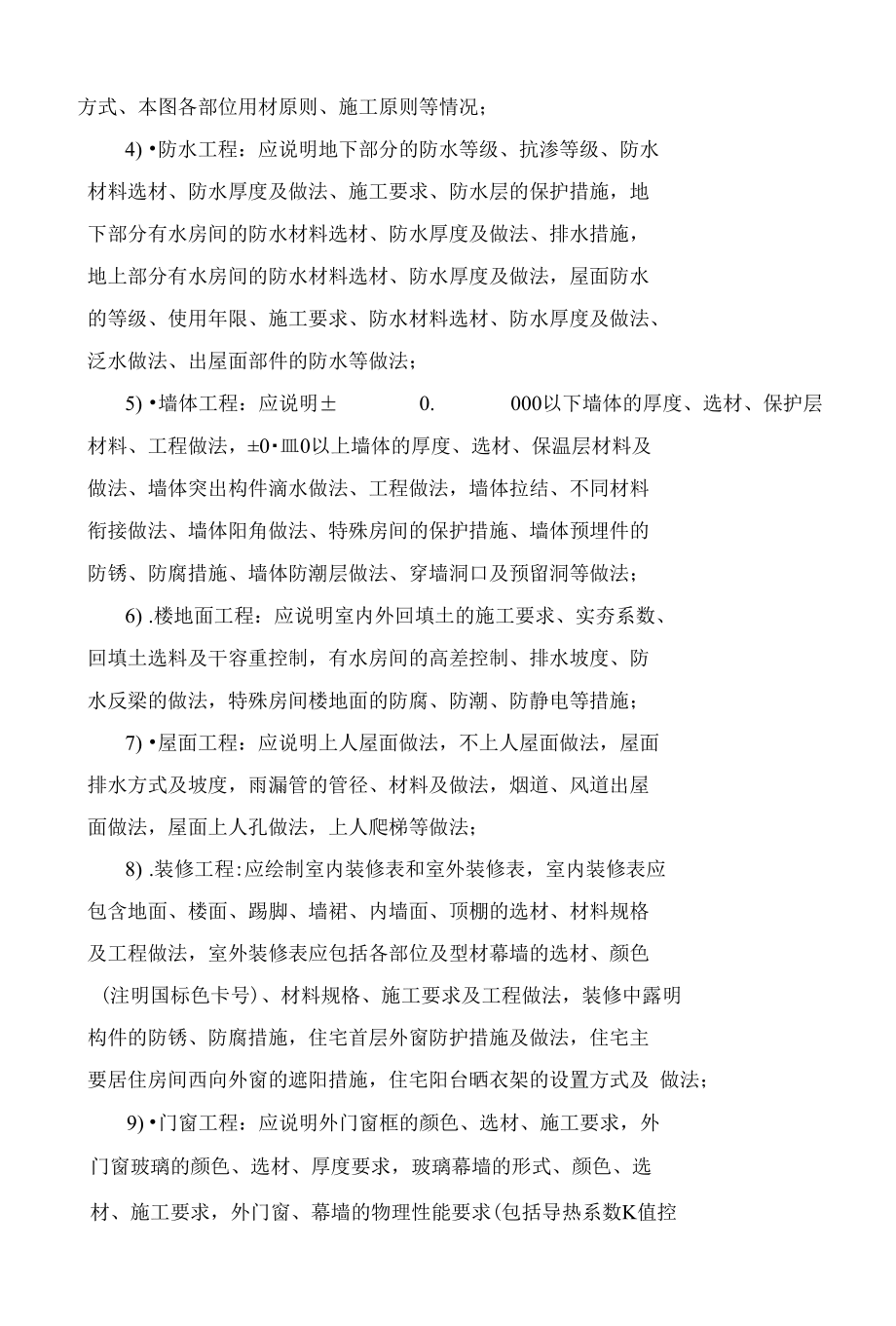

5、說明尺寸單位取值、圖紙合法性的取得 方式、本圖各部位用材原則、施工原則等情況；4) 防水工程：應說明地下部分的防水等級、抗?jié)B等級、防水 材料選材、防水厚度及做法、施工要求、防水層的保護措施，地 下部分有水房間的防水材料選材、防水厚度及做法、排水措施， 地上部分有水房間的防水材料選材、防水厚度及做法，屋面防水 的等級、使用年限、施工要求、防水材料選材、防水厚度及做法、 泛水做法、出屋面部件的防水等做法；5) 墻體工程：應說明± 0. 000以下墻體的厚度、選材、保護層 材料、工程做法，±0皿0以上墻體的厚度、選材、保溫層材料及 做法、墻體突出構件滴水做法、工程做法，墻體拉結、

6、不同材料 銜接做法、墻體陽角做法、特殊房間的保護措施、墻體預埋件的 防銹、防腐措施、墻體防潮層做法、穿墻洞口及預留洞等做法；6) .樓地面工程：應說明室內外回填土的施工要求、實夯系數、 回填土選料及干容重控制，有水房間的高差控制、排水坡度、防 水反梁的做法，特殊房間樓地面的防腐、防潮、防靜電等措施；7) 屋面工程：應說明上人屋面做法，不上人屋面做法，屋面 排水方式及坡度，雨漏管的管徑、材料及做法，煙道、風道出屋 面做法，屋面上人孔做法，上人爬梯等做法；8) .裝修工程:應繪制室內裝修表和室外裝修表，室內裝修表應 包含地面、樓面、踢腳、墻裙、內墻面、頂棚的選材、材料規格 及工程做法，室外裝修表應

7、包括各部位及型材幕墻的選材、顏色(注明國標色卡號)、材料規格、施工要求及工程做法，裝修中露明 構件的防銹、防腐措施，住宅首層外窗防護措施及做法，住宅主 要居住房間西向外窗的遮陽措施，住宅陽臺曬衣架的設置方式及 做法；9) 門窗工程：應說明外門窗框的顏色、選材、施工要求，外 門窗玻璃的顏色、選材、厚度要求，玻璃幕墻的形式、顏色、選材、施工要求，外門窗、幕墻的物理性能要求(包括導熱系數k值控制、抗風壓等級、水密性等級、氣密性等級、空氣隔聲指數控制)，安全玻璃的使用部位及使用要求，外窗的開啟方式及紗窗設置、住宅單元門、入戶門的性能要求等做法;10) 樓電梯工程：應說明樓梯的踏面、防滑條、欄桿、扶手的

8、 選材及做法，電梯的載重、運行速度、開門凈寬控制、轎廂尺寸控制、無障礙設施等情況；11) 油漆工程：應說明需要油漆部位的顏色、選料及做法;12) 室外工程：應說明室外臺階、坡道的選材、規格及做法，室外散水做法及施工要求，室外防護欄桿選材、顏色及做法，室 外空調防護欄桿選材、顏色及做法，空調室外機排水方式及做法,入口雨棚的選材及做法，住宅管理及信報箱的設置和做法；13) 防火設計：應說明建筑物的面積、建筑類別、耐火等級、 層數、結構形式、實行規范、工程位置、防火分區、消防車道、 安全疏散、維護結構的耐火極限、結構設計、給排水消防設計、暖通的設計、電氣設計的的防火措施；14) 節能設計：應說明建筑

9、的體型系數，各維護面的窗地比， 外墻、屋面、地下室頂板、分戶墻、分戶樓板、樓梯間隔墻、接 觸室外空氣的地板等部位的保溫選材、厚度、容重、k值控制等指 標，說明外門窗玻璃的選材、厚度、k值控制，入戶門的選材、厚 度、k值控制及樓體變形縫的保溫措施，填寫居住建筑節能設計表;15) .其他：說明在各子項工程的未盡事宜。3工程做法表：應分部位進行說明。包括地面、樓面、踢腳、 墻裙、頂棚、內墻面、外墻面、屋面、室外工程、雨棚等部位，在 住宅工程中需要毛坯裝修的面層做法前面加注“* ”；4門窗統計表：應標明門窗編號、洞口尺寸、檯數、功用、分 割簡圖，并說明外門窗框的顏色、選材、施工要求，外門窗玻璃的 顏色

10、、選材、厚度要求，玻璃幕墻的形式、顏色、選材、施工要求, 外門窗、幕墻的物理性能要求（包括導熱系數k值控制、抗風壓等級、 水密性等級、氣密性等級、空氣隔聲指數控制），安全玻璃的使用部位及 使用要求，外窗的開啟方式及紗窗設置、住宅單元門、入戶門的性 能要求等做法（可以和門窗詳圖合并）；5地下室平面圖：應標明地下各設備機房的準確位置及名稱、 消防電梯排水坑的位置及做法、帶窗井的地下室應注明窗井的排水 做法及排水方向、地下室設儲藏間的房間門應選用帶通風窗的門并 外開、有高差變化均應注明標高、應標明消火栓的位置、預留洞的 準確位置及大小、標明外墻基礎延展范圍并注明尺寸、應有防火分 區簡圖、帶人防的地下

11、室應按人防的制圖標準進行設計，并應繪出 戰時布置圖和平時使用布置圖；6地下一層管線綜合圖:應把水.暖.電等設備專業的進出樓體的管線進行綜合繪制,并注明各管線的安裝距離和管底的起始標 高,走道上空的管底凈高,管道進出內外墻體預留洞的大小及詳細 做法;7首層平面圖：應注明散水的寬度及做法、建筑的四角標高、出入口的標高、室外臺階、坡道、花臺的做法、室內有高差變化的 房間應注明標高、注明住宅套型編號、住宅套型的各項經濟指標表、 有變形縫應注明變形縫的做法、指北針、剖面剖切號的準確位置、 各種預留洞的位置及高度（可用表格）、未盡事宜按工程設計文件 編制和出版規定繪制；8標準層平面圖：應注明標準層套型的各

12、項經濟指標表、室內 有高差變化的房間應注明標高、注明住宅套型編號、各種預留洞的 位置及高度（可用表格）、未盡事宜按工程設計文件編制和出版規 定繪制；9屋頂平面圖：應注明上人屋面做法，不上人屋面做法，屋面 排水方向及坡度，雨漏管的準確位置管徑、材料及做法，煙道、風 道出屋面位置及做法，屋面上人孔做法，上人爬梯等做法，未盡事 宜按工程設計文件編制和出版規定繪制；10立面圖：應注明墻身剖面位置及編號、雨水管的位置、標明 外墻材料及顏色變化處的裝修編號或圖例、三道尺寸標注、三道尺 寸標注未注明處應用標高或尺寸進行標注，未盡事宜按工程設計 文件編制和出版規定繪制；11 剖面圖：應剖切在有層高變化處退臺位

13、置，三道尺寸標注、 三道尺寸標注未注明處應用標高或尺寸進行標注，未盡事宜按工程設計文件編制和出版規定繪制；12.單元戶型大樣：應繪出外墻、分戶墻、樓梯間隔墻的保溫層, 承重墻體、非承重墻體應表示圖例，標明套型編號及詳細指標，有 高差的房間應注明標高，應有家具布置，衛生間的潔具應準確定位, 平面細部尺寸、預留洞應準確定位、選材、做法，空調室外機的排 水方式、選材及做法，工程做法說明，未盡事宜按工程設計文件 編制和出版規定繪制;13.單元綜合管線圖:應繪出單元公共管井的布置詳圖;套內各種箱體、預留洞.豎向管線.開關.插座的安裝位置并準確尺寸 定位,注明圖例和說明;14樓、電梯詳圖：樓梯詳圖應注明各

14、平臺寬度、標高、踏步高寬尺寸、梯段凈高、欄桿高度，樓梯踏面、防滑條的選材、規格 及工程做法，欄桿扶手的選材、顏色、油漆及做法，樓梯間的裝修 做法等；電梯間應注明井道的詳細尺寸、轎廂尺寸、電梯門的凈寬、 機房的詳細布置、各預留洞的準確定位，電梯的載重、速度等指標;未盡事宜按工程設計文件編制和出版規定繪制;15墻身剖面詳圖：應標明不同部位的材料、顏色及做法，細 部尺寸、標高，不同材料的圖例，未盡事宜按工程設計文件編制 和出版規定繪制；16人防工程詳圖：人防工程的詳圖應按人防的制圖標準及設 計規范進行設計；17其他部位詳圖：應標明圖例、細部尺寸、工程做法，能索引標準圖的應注明圖號及詳圖編號，不能索引

15、的應分層注明工程做法，未盡事宜按工程設計文件編制和出版規定繪制；18.圖紙比例：1)總平面定位圖15002).平面圖1: 100 或1150;3).剖面圖1: 100 或1150;4).立面圖1: 100 或1150;5).單元戶型大樣150;6)樓電梯間詳圖150;7).墻身剖面詳圖1: 50或1258: 其他詳圖二、結構專業施工圖成果深度要求：125在施工圖設計階段，結構專業設計文件應包括結構計算書和設計圖紙。結構計算書用于內部歸檔和施工圖審查。1.結構計算書1) . 一般情況下，結構計算書應有手算和電算兩部分內容，較簡 單的工程也可僅有手算計算書。2) .采用手算的結構計算書，應給出構件

16、平面布置簡圖和計算簡 圖；內容應完整、清楚、整潔、計算步驟要條理分明，引用數據要有 可靠依據，引用的圖表和計算公式應注明來源，構件的編號、計算結 果應與圖紙一致。3) 用電算時，應在計算書中注明所采用的計算程序名稱、代號、 版本及編制單位，計算程序必須經過有效鑒定，電算結果應經分析判 斷認可，總體輸入信息、幾何簡圖、荷載簡圖、配筋簡圖及各種計算 結果輸出應整理成冊。2. 圖紙目錄應按圖紙序號排列，先列新繪制圖紙，后列選用的重復利用圖或 標準圖，在目錄的首頁上應有項目和專業負責人、設計人的署名及簽 字。3. 設計說明：每一單項工程應編寫一份設計總說明，多子項工程 宜編寫統一的設計總說明。簡單的小

17、型單項工程，設計總說明的內容 可分別寫在基礎平面圖和結構平面布置圖上。設計總說明應包括以 下各項內容：1) .本工程結構設計的主要依據；如已批準的初設文件、工程地質 勘察報告、主要設計規范等。2) 設計土 0. 000標高所對應的絕對標高值。3) .圖紙中標高的單位、尺寸的單位。4) 建筑結構的安全等級和設計使用年限。5) 建筑物抗震設防類別、抗震設防烈度、設計基本地震加速度和 設計地震分組、混凝土結構的抗震等級、場地類別、地基土的液化等 級。6) 人防工程的抗力等級。7) 地基基礎的設計等級，扼要說明有關地基概況，對不良地基的 處理措施及有關技術要求。8) 對不確定或有可能改變使用功能、與荷

18、載規范取值不同、荷載 規范中沒有明確規定的、有特殊設備等應注明該樓面所取荷載標準 值，一般情況按荷載規范規定取值。9) 所選用結構材料的品種、規格、型號、性能、強度等級、受 力鋼筋保護層厚度、鋼筋的錨固長度、搭接長度、接長方法、預應力 混凝土構件的錨具種類、型號、預留孔做法、施工制作要求及錨具防 腐措施等。10) 對水池、地下室等有抗?jié)B要求的混凝土應說明抗?jié)B等級。11) .說明所采用的通用做法和標準構件圖集；12) . 工中應遵循的施工規范和注意事項，如后澆帶的設置，高 樓與裙房施工先后順序，轉換層，挑梁施工支撐要求，沉降觀察等。4基礎平面圖：應繪出以下內容：1) .依據建筑底層或地下室平面圖

19、繪出定位軸線和結構需要的插 入軸線。2) .基礎外輪廊線與基礎梁的位置、尺寸、底標高與定位尺寸， 基礎與基礎梁的編號，基礎底標高不同時的放坡示意。3) 結構承重墻垛、柱的位置與尺寸、代號(當為混凝土結構時，此 項可另繪平面圖，并注明斷面變化關系尺寸)。4) .地坑和已定設備基礎的平面位置、尺寸、標高，無地下室時 ± 0.000標高以下的預留孔與埋件的位置、尺寸、標高。5) 沉降觀測要求及測點布置(應附測點構造詳圖)。6) 樁基，應繪出樁位平面位置及樁承臺的平面尺寸，樁的入土 深度、沉樁的施工要求、試樁要求和基樁的檢測要求，注明單樁的允 許極限承載力值(樁位圖宜單獨繪制)。7) 當采用

20、復合地基時，作為地基處理方法之一，一般由工程中 標的有資質的地基基礎公司按建筑結構設計要求進行設計、施工。設 計人員宜提供上部結構和基礎形式，并提出復合地基的處理范圍、深 度，復合地基的承載力特征值及壓縮模量等參數和檢測要求；也可由 設計人員直接設計做為施工圖一部分。8) 附注說明：本工程± 0.000標高所對應的絕對標高值，基底 或樁端進入的土層及深度，基底及基槽回填土的處理措施與要求，地 基的承載能力，以及對施工的有關要求等。5.基礎詳圖1）剛性基礎：應繪出剖面、大方腳、基礎圈梁、防潮層，并標 注尺寸、標高及定位尺寸。2）擴展基礎（即柱下鋼筋混凝土獨立基礎和墻下鋼筋混凝土條形基礎

21、）: 應繪出平、剖面及配筋，標注總、分尺寸、標高及定位尺寸、基礎墊 層等。3）樁基：除繪出承臺梁剖面或承臺板平、剖面、配筋、標注總、 分尺寸、標高及定位尺寸、墊層外，還應繪出樁構造詳圖（可另圖繪 制）及樁與承臺的連接構造詳圖。4）.筏基、箱基：應按照現澆樓面梁、板詳圖的方法表示，但要 繪出承重墻、柱的位置。當要求設后澆帶時應表示其平面位置并繪制 構造詳圖。對箱基和地下室基礎，應繪出鋼筋混凝土墻的平、剖面及 其配筋，當預留孔洞、預埋件較多或復雜時，可另繪墻的模板圖。5）基礎梁：按現澆樓面梁詳圖方法表示。6）附注說明：基礎材料的品種、規格、性能、強度等級、抗?jié)B 等級、墊層材料、杯口填充材料、鋼筋保

22、護層厚度及其它對施工的要 求。6結構平面布置圖：多層建筑與高層建筑：對于砌體結構（包 括各種磚和其他砌塊的砌體結構）與鋼筋（骨）混凝土框架結構、底框結 構的多層建筑，以及框架、框剪、剪力墻、筒體結構的高層建筑，均 應繪制各層結構平面布置圖及屋面結構平面布置圖。具體內容為：1）繪出與建筑圖一致的定位軸線（可加入結構需要的插入軸線）及 梁、柱、承重墻、抗震構造柱等定位尺寸，并注明其編號和樓層結構 標高。2）注明預制板的跨度方向、板號、數量及板底標高，標出預留 洞大小及位置；預制梁、洞口過梁的位置和型號、梁底標高。3) 現澆板應注明板號、板厚、板面標高、配筋(亦可另繪放大比 例的配筋圖，必耍時應將現

23、澆樓而模板圖和配筋圖分別繪制)，標高或板厚變 化處繪局部剖面，有預留孔、埋件、已定設備基礎時應示出規格與位 置，洞邊加強措施，當預留孔、埋件、設備基礎復雜時亦可放大另繪。4) 有圈梁時應注明位置、編號、標高，可用小比例繪制單線平 面示意圖。5) .樓梯間可繪斜線注明編號與所在詳圖號。6) 電梯間應繪制機房結構平面布置(樓面與頂面)圖，注明梁板 編號、板的厚度與配筋、預留洞大小與位置、板面標高及吊鉤平面位 置與詳圖。7) 屋面結構平面布置圖內容與樓層平面類同，當結構找坡時應 標注屋面板的坡度、坡向、坡向起終點處的板面標高，當屋面上有留 洞或其他設施時應繪出其位置、尺寸與詳圖，抗震設防時的女兒墻構

24、 造柱的位置、編號及詳圖。8) 當選用標準圖中詳圖時，應在平面圖中注明詳圖索引號。7鋼筋混凝土構件詳圖：1) 現澆構件(現澆梁、板、柱及墻等詳圖)應繪出：a. 縱剖面、長度、定位尺寸、標高及配筋情況，梁和板的支座情 況；整體澆搗的預應力混凝土構件尚應繪出曲線筋索形長度及錨固 詳圖。b. 橫剖面、定位尺寸、配筋；預應力混凝土中預應力筋的定位尺 寸。c.剪力墻可視不同情況增繪立面。d.若鋼筋較復雜不易表示清楚時，宜將鋼筋分離繪出。匕若有預留洞，預埋件時，應注明位置、尺寸、標高、洞邊配筋 及預埋件編號等。f曲梁或平面折線梁宜增繪平面圖必要時可繪展開詳圖。h對現澆結構的梁、柱、墻可采用：“平面整體表示

25、法”繪制。2 ） 預制構件（預制梁、板、柱、墻等詳圖及復雜的預制梁墊）應繪出：a構件模板圖，表示模板尺寸、軸線關系、預留洞及預埋件位置、 尺寸、預埋件編號、必要的標高等；后張預應力構件尚需表示預留 孔道、錨固端等。b構件配筋圖，縱剖面表示鋼筋形式、箍筋直徑與間距，鋼筋復 雜時宜將鋼筋分離繪出；橫剖面注明斷面尺寸、鋼筋規格、數量等。c附注說明：需作補充說明的內容。8. 節點構造詳圖：1）按抗震設計的現澆框架、剪力墻、框剪結構，均應繪制節點 構造詳圖（盡可能采用標準設計通用詳圖集），女口節點核芯區內配筋、符 合抗震要求的鋼筋接頭和錨固、填充墻與梁、柱、承重墻的錨拉、構 造柱與墻體的錨拉、女兒墻構造

26、等。2）.預制框架或裝配整體框架的連接部分，梁、柱與墻體錨拉等 詳圖。詳圖應繪出平、剖面，注明相互關系尺寸，與軸線關系，構件 代號、連接材料、附加鋼筋（或埋件）的規格、型號、性能、數量， 并注明連接方法以及對施工安裝、后澆混凝土的有關要求等。9. 其他圖紙：1）樓梯圖：應繪出每層樓梯結構平面布置及整體剖面圖，注明 尺寸、構件代號、標高；梯梁、梯板詳圖（可用列表法繪制）。2）預埋件：應繪出其平面、側面，注明尺寸、鋼材和錨筋的規 格、型號、性能、焊接要求。3）.特種結構和構筑物：如水池、水箱、煙囪、煙道、管架、地 溝、擋土墻、筒倉、大型或特殊要求的設備基礎、工作平臺等，均宜 單獨繪圖；應繪出平面、

27、特征部位剖面及配筋，注明定位關系、尺寸、 標高、材料品種和規格、型號、性能。10. 建筑幕墻的結構設計文件：1）按有關規范規定，幕墻構件在豎向、水平荷載作用下的設計 計算書。2）施工圖紙，包括：a.封面、目錄（單另成冊時）；b幕墻構件立面布置圖，圖中標注墻面材料、豎向和水平龍骨（或 鋼索）材料的品種、規格、型號、性能；c.墻材與龍骨、各向龍骨間的連接、安裝詳圖；d.主龍骨與主體結構連接的構造詳圖及連接件的品種、規格、型 號、性能。注:當建筑幕墻的結構設計由有設計資質的幕墻公司按建筑設計 要求承擔設計時,主體結構設計人員應審查幕墻與相連的主體結構的 安全性。11.鋼結構：1）鋼結構設計制圖分為鋼

28、結構設計圖和鋼結構施工詳圖兩階 段。2）鋼結構設計圖應由具有設計資質的設計單位完成，設計圖的 內容和深度應滿足編制鋼結構施工詳圖的要求；鋼結構施工詳圖（即 加工制作圖）一般應由具有鋼結構專項設計資質的加工制作單位完成， 也可由具有該項資質的其他單位完成。注:若設計合同未指明要求設計鋼結構施工詳圖,則鋼結構設計 內容儀為鋼結構設計圖。3 ）鋼結構設計圖：a.設計說明：設計依據、荷載資料、項目類別、工程概況、所用 鋼材牌號和質量等級（必要時提岀物理、力學性能和化學成份要求）及連接 件的型號、規格、焊縫質量等級、防腐及防火措施；b基礎平面及詳圖應表達鋼柱與下部混凝土構件的連結構造詳圖;c結構平面(包

29、括各層樓面、屋面)布置圖應注明定位關系、標高、 構件(可用單線繪制)的位置及編號、節點詳圖索引號等；必要時應繪制 標條、墻梁布置圖和關鍵剖面圖；空間網架應繪制上、下弦桿和關鍵 剖面圖；d.構件與節點詳圖：(1) 簡單的鋼梁、柱可用統一詳圖和列表法表示，注明構件鋼材 牌號、尺寸、規格、加勁肋做法，連接節點詳圖，施工、安裝要求；(2) 格構式梁、柱、支撐應繪出平、剖面(必要時加立面)、與定位 尺寸、總尺寸、分尺寸、注明單構件型號、規格，組裝節點和其他構 件連接詳圖。4) .鋼結構施工詳圖：根據鋼結構設計圖編制組成結構構件的每個零件的放大圖，標準 細部尺寸、材質要求、加工精度、工藝流程要求、焊縫質量

30、等級等， 宜對零件進行編號；并考慮運輸和安裝能力確定構件的分段和拼裝節 點。12.圖紙比例：1) 基礎平面布置圖1: 100或1: 1502) 基礎詳圖1: 253).結構平面布置圖1: 100或1: 50;4)鋼筋混凝土構件詳圖1: 100或1: 50;5)節點構造詳圖1: 25;6).樓梯結構詳圖1: 50或1: 257)鋼結構號工詳圖1: 25或1: 10三.電氣專業施工圖成果深度要求：施工圖階段應在初步設計或深化方案各系統方案基礎之上進行 深化及完善。施工圖階段應在初步設計各系統方案基礎之上進行深 化及完善。在施工圖設計階段，建筑電氣專業設計文件應包括圖紙目錄、施 工設計說明、設計圖紙

31、主要設備表、計算書（供內部使用及存檔）（一）、圖紙目錄：先列新繪制圖紙，后列重復使用圖。施工圖 設計階段應包括以下圖紙：1電氣專業設計說明；2. 圖例表；3. 電氣總平面圖4 豎向配電系統圖；5. 10kv配電系統圖（有變配電所時出）；6變配電所平面、剖面圖（有變配電所時出）7 低壓配電系統圖及動力照明配電系統圖；8 各層配電平面圖；9各層照明平面圖；10.管井大樣圖；11 屋面防雷平面圖；12 基礎接地平面圖；13 火災自動報警及消防聯動系統說明及系統圖；14. 各層消防平面圖；15. 各弱電系統分項系統圖；16各層弱電平面圖建筑電氣專業常見工程項目電施設計文件要求一覽表建圖紙名稱'

32、小區 建炭 總將變電。九左 以 住!高走住帛公扌 建今 &氐'公共 建筑 （高丿圖紙目錄a/a/a/施工設計說明v7a/7v7a/v7補充圖例符號要設備表a/ja/供電（電氣）總主結線圖a/高壓配電'a/繼電保護,原理圖j低壓配電'j平、剖面ea/照明及接:a/低壓配電干線配電系統圖、也原理圖vvvv配電平面圖及 明平面圖a/a/vvv詳圖防雷及安全接a/a/a/a/a/配電系統丿 方式控制j通風信號?面圖戰時配電、 明平面圖注：表中“v表示必須具備的文件;“”表示根據建設單位要求或建筑物性質，可能具備的文件; “”表示當建筑分類項目有變配電站或防空地下室時，必

33、須具備的 文件。建筑電氣專業常見工程項目弱電施設計文件要求一覽表建筑分類小區 建找變酉 所（九層以高公扌 筑公共筑圖紙名稱總體住與住!（低丄(io圖紙目錄vvj施工設計說明a/va/v補充圖例符號 要設備表a/v"j弱電總平面圖火災自動報馬圖ov"通信條統圖ojju有線電視系統ovv樓寓防護門對 統圖oa/安全防范系統o閉路監視電視 圖oa綜合布線系統o建筑設備監控車庫管理系統o有線廣播系統o擴聲和同聲傳 統圖呼叫信號系統o公共顯示系統o時鐘系統圖o三表（多表） 遠傳計量系統o各層平面圖a/控制室設彳 置示意圖豎井大樣1注：表中“丿”表示必須具備的文件;“”表示根據建設單位

34、要求或建筑物性質，可能具備的文件;表示必須具備對應的總體系統框圖。（二）、電氣施工設計說明:1 工程概況及設計依據：1）建筑概況:本工程類型、高度、面積、層數、防雷等級，建 筑防火類別、性質、人防等級及車庫類別；火災危險環境區域的劃分;2）.我公司建筑、結構、給排水、暖通專業提供的設計資料，3）.甲方提供的設計任務書，主要標準及法規； 4）.主要標準及法規:a.10kv及以下變電所設計規范（gb50053-94）b.建筑物防雷設計規范（2000版）(gb50057-94)c.建筑照明設計標準(gb50034-2004)e.高層民用建筑設計防火規范（2001版）（gb50045-95）f. 建筑

35、設計防火規范（2001版）g. 火災自動報警系統設計規范h. 低壓配電設計規范(gbj 16-87)(gb50016-98)(gb50054-95)i.人民防空地下室設計規范（2003版）(gb50038-94)j.民用建筑電氣設計規范(jgj/t 16-92)k.供配電系統設計規范(gb50052-95)1.通用用電設備配電設計規范(gb50055-93)m.爆炸和火災危險環境電力裝置設計規范(gb50058-92)n.電力裝置的繼電保護和自動裝置設計規范(gb50062-92)o.住宅設計規范(gb50096-1999)p.民用閉路監視電視系統工程技術規范(gb50198-94)q.有線電

36、視系統工程技術規范(gb 50200-94)r.電力工程電纜設計規范(gb50217-94)s.電力設施抗震設計規范(gb50260-96)t智能建筑設計標準(gb/t50314-2000)u.建筑與建筑群綜合布線系統工程設計規范gb /t50311-2000) 2.設計范圍: 1) .10/0. 4kv變配電所(以實際情況設計);2) 照明、動力配電；3) .防雷、接地；4) .人防電氣(以實際情況設計);5) .火災自動報警系統；6) .有線電視系統；7) 電話及綜合布線系統；8) .閉路監視電視系統；9) .保安對講系統；3變、配電部分：1) 負荷級別及電源：a本工程按幾級負荷供電，總用

37、電計算容量約多少kw,應分別列出一級容量、二級負荷容量、二級負荷容量，變壓器安裝總?cè)萘?多少kva,負荷計算參見負荷計算表。b. 外供電源的回路數、電壓等級，專用線或非專用線，低壓供 電的是內部變電所還是公用變壓器。c. 自備發電機容量、啟動方式。2) 電源:雙路10kv電源引自()的1okv開關站。用1okv電纜沿電纜橋架引入至()區變配電所。4.變配電所各變電所的位置及容量：1) 高、低壓系統主結線形式及運行方式。2) 繼電保護裝置種類及其選擇原則、操作電源的配置情況。3) 應急電源與正常電源防止并列運行的措施。4) .計量方式：高供高量、高供低量、低供低量、集中電表。 功率因數補償方式。

38、0.4kv系統設母線聯絡，當一路電源故障時按 先斷后通的原則，手動投入母聯開關，由另一電源繼續供欲保證 的負荷。計量方式均為高供高計，動力照明不分表；在低壓側設 無功集中補償，補償后功率因數不小于0. 9;各變壓器設溫度保護 作用于報警。5各級負荷的供電方式：一級負荷：包括全部的消防負荷、應急照明、變電所所用電、 重要弱電機房。均采用雙路電源供電，且在末端自動切換。二級負荷：包括地下室照明、生活水泵、客梯、樓梯及公共 走廊照明等。采用雙回路電源供電，且在末端自動切換。三級負荷：包括普通空調、普通辦公照明、商場照明、貨梯、 室外照明等，單電源供電。6 主要設備選型：1) 總電源進線柜落地安裝，基

39、礎抬高300mmo2) 其余室內配電箱均為暗裝配箱，與土建配合預留墻洞。3) 住戶廚房、衛生間、空調均以單獨回路供電，除壁掛分體空 調外，其余插座均設漏電保護。4) .戶照明燈位均預留裸燈頭，待住戶裝修時自行選擇燈具5) 互投電源開關選用帶電氣及機械聯鎖功能。6) .當燈具為i類或安裝高度低于2.4m及以下時,分支回路應同 時增加pe線一條.7) 暗裝開關,插座等其中開關無具體說明者距門側墻邊150-2 00 毫米，插座以建筑標高為準。8) 所有距地小于1.8m安裝的插座均選用安全型插座，衛生間內 開關、插座選用防潮、防濺型面板。9) 各層每戶單設戶配電箱，嵌墻安裝，下口距地1.8m,每戶的

40、電度表各層集中明裝于豎井內，10) 直管型氣熒光燈應配用節能型電感鎮流器，氣體放電燈燈具 內設置電容補償，其功率因數不應低097. 防雷接地：1) 防雷a建筑物的防雷類別。b建筑物防直擊雷、防雷電波侵入、防雷擊電磁脈沖的措施。c第一類防雷建筑物和gb50057-94第2. 0. 3條四、五、六款 所規定的第二類防雷建筑物防雷電感應的措施。d. 防雷接閃器、引下線、接地裝置的材料和敷設要求。匕防雷接地電阻值要求。2) 接地a低壓配電系統的接地型式(tn-s、tn-c-s、tt、it),接地裝置電 阻值要求。b.電源進線的pe、pen線的重復接地要求。c不間斷電源輸出端的中性線、金屬電纜橋架、電纜

41、溝內金屬支 架及燈具距地面高度小于2.4米的接地要求。d弱電系統的接地要求。e總等電位、局部等電位的設置要求。f詳細說明總等電位、局部等電位的做法。8. 弱電系統：1) 有線電視系統：電纜選型：主干電纜：sykv-75-9,分支電纜:sykv-75-5-pc20。2) 電話系統：每層設有電話分線箱為每戶配線，每戶預留1對 電話1對寬帶預留。3) 保安對講系統：各單元入口處設訪客保安對講系統，大門設對講主機，戶內設對講分機。9. 火災自動探測報警及聯動控制系統:1) 系統保護對象的等級，消防控制室位置。2) 消防聯動、監控要求。3) 火災應急廣播的主、備用擴音機容量，與背景音樂廣播的關系?；蚧馂?zāi)

42、警報裝置的配置、安裝方式。4) 消防專用電話的設置要求。5) 系統設備的安裝位置，設備的安裝高度。6) 消防控制、通訊和警報線路的選型、敷設方式及防火措施。7) 地下一層至電梯機房層在公共部分設感煙探測器設數碼地址 式感煙探測器。8) .各滅火系統之火警之消防聯動控制除消防值班室控制臺上設 手動控制直放電纜進行控制外，均就地設有數碼地址式控制模塊，火 警時可聯動啟動相應設備，如消防電梯等啟動。(三) 、設計圖紙及深度要求：1電氣總平面圖(僅有單體時，無此項內容)1) 標示建(構)筑物名稱或編號、層數或標高，標示道路、地形 標高或等高線及規劃紅線。2) 標示變、配電站位置、編號；變壓器臺數、容量

43、；發電機臺數、 容量；室外配電箱的編號、型號；室外照明燈具的規格、型號、容量。3) 架空線路應標示：線路規格及走向；回路編號、桿位編號、 檔數、檔距、桿高、拉線、重復接地、避雷器等(可選用標準圖集有關頁 次及選項)。4) 電纜線路應標示：線路走向、回路編號、電纜型號及規格、 敷設方式(可選用標準圖集有關頁次及選項)；人(手)孔位置；電纜溝 及排管應附有主要線路段的斷面圖。5) .比例、指北針。6) .圖中不能表達清楚或需作統一說明項：室外照明的控制方式, 接地裝置的阻值、型式、材料、敷設方法等。7) 繪制庭院照明平面圖；3.變配電系統圖：1) .確定負荷等級：1、2、3級負荷的主要內容；2)

44、.負荷計算：對初設計算書進行修正、細化及完善；此計算書 應在施工圖校審階段與圖紙一并提交，并同時歸檔；3) 確定變配電方案：電源數量及回路數、引自何處；高低壓供 電系統結線型式及運行方式；重要設備的供電方式；標出各回路編號 及導線規格型號；確定變配站的數量、位置、面積、設備布置；繪制 變配電所平、剖面詳圖；4) 變配電主結線圖：繪制從高壓電源進線，直至低壓母線段的 主結線圖，并應表達一、二級負荷的供電方式及相應聯鎖控制的要求。 標注變壓器及發電機的編號和容量，母線段編號及電壓等級。5) 高壓配電系統圖(一次線路圖):a圖中應注明母線型號、規格，電壓等級；標明開關、斷路器、 互感器、電工儀表(包

45、括計量?jī)x表)等型號、規格、整定值等參數。b圖下方表格標注自上而下依次為：開關柜編號、開關柜型號、 回路編號、設備容量、計算電流、電纜型號及規格、敷設方法、用戶 名稱、二次原理圖號或繼保要求。6) 繼電保護及信號原理圖：a繼電保護及信號二次原理方案，可選用標準圖。當需要對所選 用標準圖進行修改時，應繪制修改部分并說明修改內容。b.控制柜、直流電源及信號箱（柜）均應選用符合國家標準產品, 圖中標示相關產品型號、規格和要求；應有盤（柜）外部電纜連線圖、 標明連線編號、型號、規格、敷設方式等。7）低壓配電系統圖（一次線路圖）:a圖中應注明母線型號、規格；變壓器及柴油發電機組型號、規 格、電壓等級；標明

46、開關、斷路器、互感器、電工儀表（包括計量?jī)x 表）等型號、規格、整定值等參數；b圖下方表格標注自上而下依次為：開關柜編號、開關柜型號、 回路編號、設備容量、kc和cos參數、計算電流、導線或電纜型 號及規格、敷設方法、用戶名稱，（當選用分格式開關柜時，可增加小室高 度或模數等相應欄冃）；8）平、剖面圖:按比例繪制變壓器、發電機、開關柜、控制柜、 直流及信號柜、母線槽、電纜橋架、支架、地溝等平、剖面布置，標 注層高、標高、安裝尺寸等，當選用標準圖時，應標示標準圖編號、 頁次。標示進出線回路編號、外引控制電纜編號、敷設安裝方法。9）.照明及接地圖:應繪制照明和接地裝置平面圖，并標明設備 及材料的規格

47、，接地裝置敷設方式和要求，標明所涉及的標準圖和安 裝圖的編號、頁次。10）相應圖紙說明，圖中表達不清楚需要說明的內容，可附在圖 中4 低壓配電系統圖：1）繪制豎向系統圖，以建（構）筑物為單位，自電源配出線開始， 宜至第三級配電箱止，按設備所處相應樓層繪制，標注各配電箱編號、 對象名稱、安裝容量、標出各回路編號，接地干線規格；2）繪制動力及照明配電系統圖，配電箱或控制箱系統圖，應標示 箱編號，進線回路編號；標示各元器件型號、規格（包括整定參數）； 配出回路編號、導線型號規格，單相負荷應標明相別，有控制要求的 回路應提供控制原理圖；供電回路宜標明用電設備名稱；配電箱應標 注總負荷計算數據pe （或

48、pjs）、ijs、kc、cos等參數。終端配電箱 應標注分路負荷計算數據pe （或pjs）、ijs。；3）繪制配電平面圖：配電平面圖應包括建筑門窗、墻體、軸線、 主要尺寸、房間名稱、工藝設備編號及容量；布置配電箱、控制箱， 并注明編號；繪制線路平面位置（包括控制線路），橋架尺寸定位、標示 回路編號。4）繪制各電氣管井大樣圖，大樣圖應包括建筑門窗、墻體、軸線、主要尺寸、標示豎井名稱、設備等平面布置，標明設備編號、安裝方 式、定位尺寸等，圖紙應有比例；5 照明平面圖：1）繪制照明平面圖：照明平面圖，應包括建筑門窗、墻體、軸 線、主要尺寸、房間名稱，繪制配電箱、燈具、開關、線路等平面布 置，標明配電

49、箱編號、干線及分支線回路編號等，導線根數，注明敷 設方式；標注燈具型號、容量、安裝方式、標高，線路交叉時需打斷。2）確定應急照明電源型式；3）說明照明線路的選擇及敷設方式。6 消防系統及平面圖：1）確定項目的消防系統組成及保護等級，繪制消防設計說明； a火災探測器、報警控制器及手動報警按鈕等設備的選擇。b火災自動報警與消防聯動控制要求、控制邏輯關系及監控顯示 方式。c.火災緊急廣播及火警專用通訊的概述。d線路的敷設方式。e. 消防主、備電源的供給，接地方式及阻值的確定。2) 畫出消防系統圖：包括各系統線路回路數、探測器數量、與 強電相關的配電箱編號；3) 繪制消防平面圖；7弱電系統及平面圖：1

50、) 繪制各系統原理圖，系統圖表達不清楚的地方需要加以文字 說明如系統參數指標，線路選擇及穿管管徑、設計要求等；2) 繪制弱電平面圖，應表達出各弱電系統布點位置、主要橋架 敷設路由尺寸及標高、各系統線路布置；3) .繪制弱電管井大樣圖，大樣圖應包括建筑門窗、墻體、軸線、 主要尺寸、標示豎井名稱、設備等平面布置，標明設備編號、安裝方 式、定位尺寸等，圖紙應有比例；8 防雷及接地系統圖：1) 按照相應防雷等級繪制屋面防雷平面，如果采用避雷針應在 校審時提供避雷針保護范圍計算書；繪制建(構)筑物屋頂平面，應有 主要軸線號、尺寸、標高、標示避雷針、避雷帶、引下線位置。注明 材料型號規格、所涉及的標準圖編

51、號、頁次。2) 繪制接地平面圖；當利用自然接地裝置時，可不出此圖；a繪制接地平面圖，繪制引下線、接地線、接地極、測試點、斷 接卡等的平面位置，標明材料型號、規格、相對尺寸等及涉及的標準 圖編號、頁次，當利用自然接地裝置時，宜按結構條件圖繪制。b除防雷接地外的其他工作或安全接地的做法(如:電源接地，直流 接地，總等電位及局部等電位聯結等)，如果采用共用接地裝置，應在接 地平面圖或設計說明中敘述清楚。c.當利用建(構)筑物鋼筋混凝土內的鋼筋作為防雷接閃器、引 下線、接地裝置時，應標示連接點，接地電阻測試點，預埋件位置及 做法，標出所涉及的標準圖編號、頁次。3) 隨圖說明防雷等級，各項防雷措施(包括

52、直擊雷、防側擊雷、防雷電感應等)、接地裝置型式、接地極材料要求、敷設要求、接地 電阻要求；4) 說明等電位連接采取的措施，并結合平面圖表示清楚；(四)、施工圖設計技術要求：1配電：1) .方案及擴初階段小區容量估算根據當?shù)毓╇娋钟嘘P(guān)文件執 行，或以50w/ nf計算小區的用電總?cè)萘?，變配電所的?shù)量按相應的 規定確定。2) 原則上多層(8f及以下)不設低壓配電間。設配電間時注意合理 布局，節省建筑面積(最終以供電局意見為準)。3) .高層、小高層均設強、弱電豎井，多層建議設弱電豎井，在 弱電豎井內設電源插座。弱電系統的線纜合在豎井橋架內敷設。4) 各戶的用電容量：小、中、大套分別為4、6、8kw
