大工15春《土木工程實驗(二)》實驗報告684992

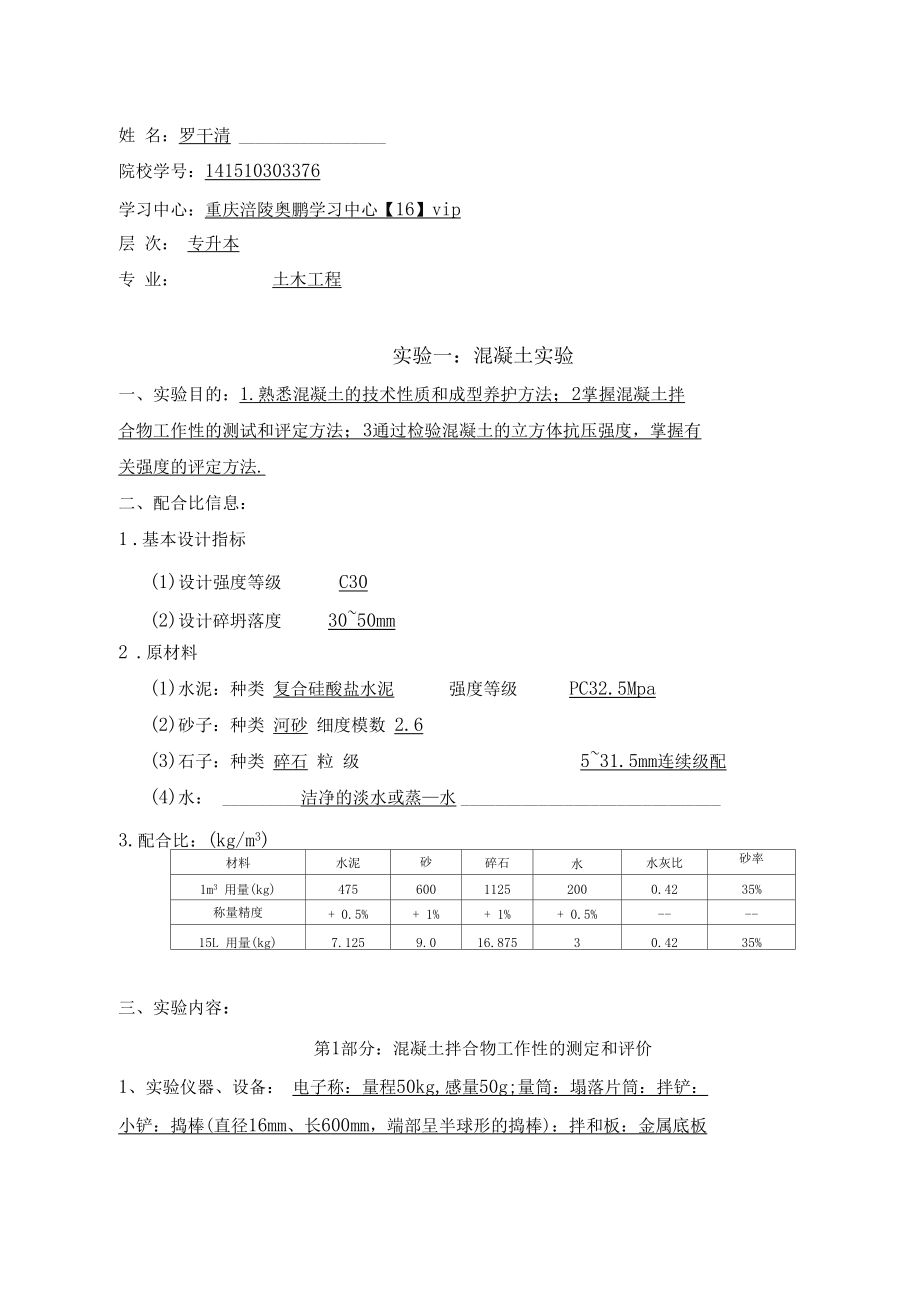

1、姓 名：羅干清院校學號：141510303376學習中心：重慶涪陵奧鵬學習中心【16】vip層 次： 專升本專 業：土木工程實驗一：混凝土實驗一、實驗?zāi)康模?.熟悉混凝土的技術性質和成型養護方法；2掌握混凝土拌 合物工作性的測試和評定方法；3通過檢驗混凝土的立方體抗壓強度，掌握有 關強度的評定方法.二、配合比信息：1 .基本設計指標(1)設計強度等級C30(2)設計碎坍落度3050mm2 .原材料(1)水泥：種類 復合硅酸鹽水泥強度等級PC32.5Mpa(2)砂子：種類 河砂 細度模數 2.6(3)石子：種類 碎石 粒 級531.5mm連續級配(4)水： 潔凈的淡水或蒸水3.配合比：(kg/m

2、3)材料水泥砂碎石水水灰比砂率1m3 用量47560011252000.4235%稱量精度+ 0.5%+ 1%+ 1%+ 0.5%-15L 用量7.1259.016.87530.4235%三、實驗內容：第1部分：混凝土拌合物工作性的測定和評價1、實驗儀器、設備： 電子稱：量程50kg,感量50g;量筒：塌落片筒：拌鏟：小鏟：搗棒(直徑16mm、長600mm，端部呈半球形的搗棒)：拌和板：金屬底板2、實驗數據及結果工作性參數測試結果坍落度，mm40粘聚性良好保水性良好第2部分：混凝土力學性能檢驗1、實驗儀器、設備：標準試模：150mmx150mm: 振動臺：壓力試驗機：測量精度為

3、±1%,試件破壞荷載應大于壓力機全量程的 20%且小于壓力機全量程的 80%;標準養護室2、實驗數據及結果試件編號1#2#3#破壞荷裁F, kN713.5864870.2抗壓強度fcc , MPa苴中(fF 1000八 丁 11 cc?AA=22500mm 2)31.738.438.7抗壓強度代表值， MPa38.4四、實驗結果分析與判定：(1)混凝土拌合物工作性是否滿足設計要求，是如何判定的？滿足設計要求。實驗要求混凝十拌合物的塌落度3050mm,而此次試驗結果中塌落度為40mm,符合要求；搗棒在已塌落的拌合物錐體側面輕輕敲打， 錐體逐漸下沉表示粘聚性良好：塌落度筒提起后僅有少量的

4、稀漿從底部析出表示保水性良好。(2)混凝土立方體抗壓強度是否滿足設計要求。是如何判定的？滿足設計要求。該絹試件的抗壓強摩分別為31.7MPa、38.4MPa、38.7MPa,因31.7與38.4的差伯大于38.4的15%,因此杷最大伯最小伯一并舍除，取38.4MPa作為該組試件的抗壓強度伯，38.4MPa大干38.2MPa,因此所測混凝十強度滿足設計要求。實驗二：鋼筋混凝土簡支梁實驗一、實驗?zāi)康模?.通過對鋼筋混凝土梁的承載力、應變、撓度及裂縫等參數的 測定，熟悉鋼筋混凝土受彎構件正截面破壞的一般過程及其特征，加深對書本理論知識的理解。2.進一步學習常規的結構實驗儀器的選擇和使用操作方法，培養

5、 實驗基本技能。3.掌握實驗數據的整理、分析和表達方法，提高學生分析和解決 問題的能力。二、實驗基本信息：1 .基本設計指標（1） 簡支梁的截面尺寸150mmx200mm（2）簡支梁的截面配筋（正截面）6100; 2 8, 2 142 .材料（1）混凝土強度等級C30（2）鋼筋強度等級HRB335三、實驗內容：第1部分：實驗中每級荷載下記錄的數據何載百分表讀數撓度/mm左支座f f1/mm)右支座（f2/mm）跨中（f3/mm）00 kN0.964.995.140110 kN0.94.915.482.575220 kN0.864.835.850.43330 kN0.824.756.260.47

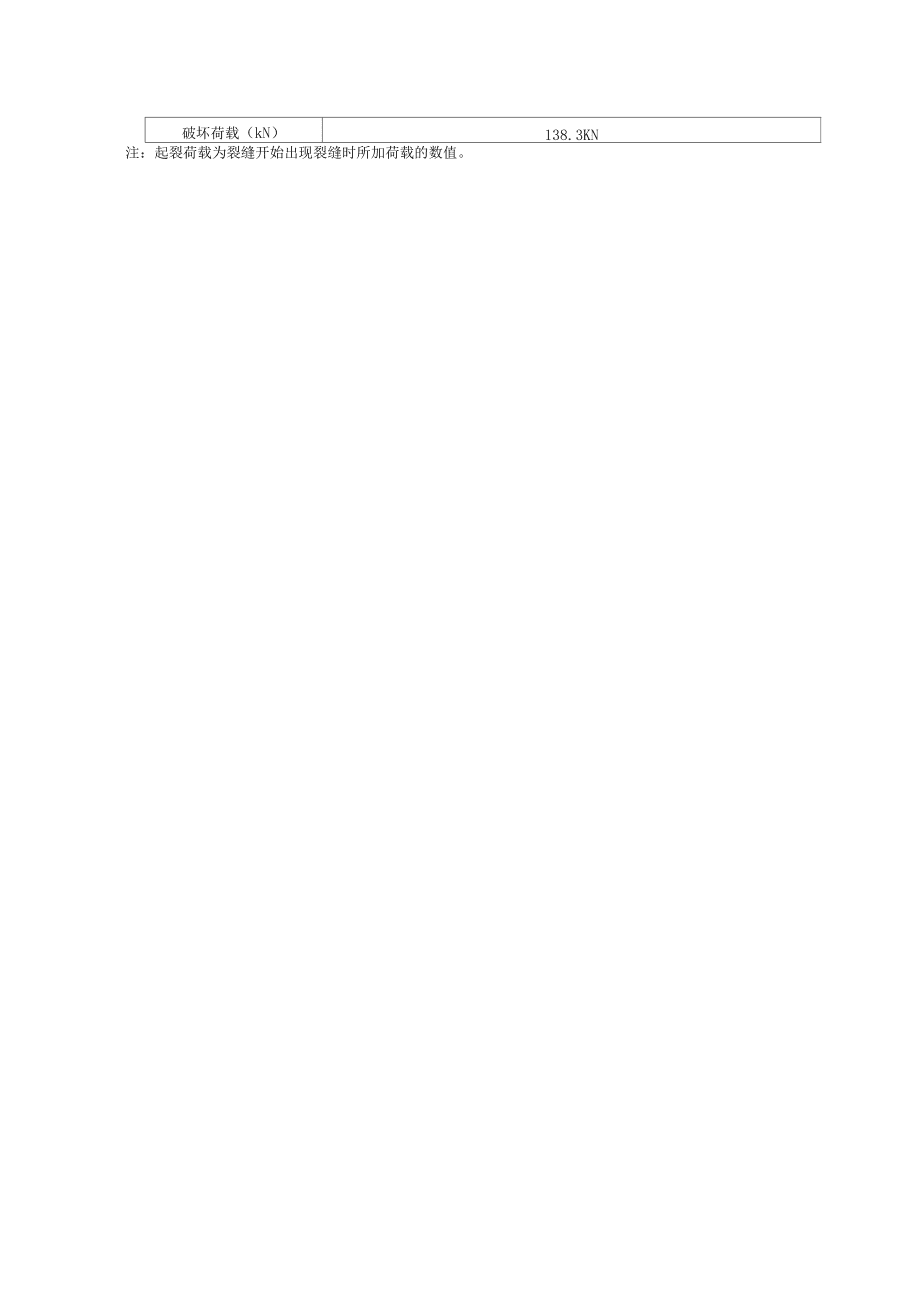

6、440 Kn0.784.686.660.455550 kN0.744.617.110.505660 kN0.704.567.520.455770 kN0.674.528.020.535880 kN0.634.488.500.52990 kN0.604.439.060.610100 kN0.574.399.650.625起裂荷載（kN）40KN破壞荷載（kN）138.3KN注：起裂荷載為裂縫開始出現裂縫時所加荷載的數值。第2部分：每級荷載作用下的應變值何載應變值測點4讀數測點5讀數測點6讀數測點7讀數110 kN38503888220 kN99168109174330 kN25837630031

7、0440 kN445760497440550 kN5611095652570660 kN6961425832731770 kN84317601022842880 kN95220211156957990 kN106823051306104610100 kN1187259814571170四、實驗結果分析與判定：(1)根據試驗梁材料的實測強度及幾何尺寸，計算得到該梁正截面能承受最大 荷載為90.2kN,與實驗實測值相比相差多少？最大荷載 C30 濕凝十，fc=14.3N/mm2, ai=1,HRB335 鋼筋，fy=300N/mm2 環 境取為一類，保護層厚度取為20mm。界限的相對受壓區為己=0

8、.55,取as=45mm,h=200-45=155m, M=1.0x14.3x150x155x0.55x(1-0.5x0.55)=132.574KN m, 破壞荷載為138.3KN,因此實測值略大于計算值。實驗三：靜定桁架實驗一、實驗?zāi)康模?.掌握桿件應力一一應變關系與桁架的受力特點。 2,對桁架節點 位移、支座沉降和桿件內力測量，以及對測量結果處理分析，掌握經理非破壞實 驗基本過程。3.結合實際工程，對桁架工作性能作出分析與評定。二、實驗數據記錄：桁架數據表格外徑內徑截回積桿長度線密度(kg/m)彈性模量(Mpa)222069.545000.512.06x10

9、5、實驗內容：第1部分：記錄試驗微應變值和下弦桿百分表的讀數，并完成表格何載(N)上弦桿腹桿下弦桿1點2點均值力1占 八、2占 八、均值力1點2點均值力500-34-36-35-475.3272626.5359.87181918.5251.231000-68-72-70-950.6535152706.16343735.5482.091500-100-106-103-1398.747876771045.66525553.5726.532000-133-142-137.5-1867.25104101102.51391.95697371964.181000-61-70-68.5-930.235150

10、50.5685.79353736488.880000000000000第2部分：記錄試驗微應變值和下弦桿百分表的讀數，并完成表格何載 (N)撓度測量下弦桿表表表表50000.0750.12500.0750.125100000.145.0.25300.1450.253150000.2200.37700.2200.377200000.2850.50200.2850.502100000.1420.25100.1420.251000.0010.00200.0010.002四、實驗結果分析與判定：1 .將第一部分中內力結果與桁架理論值對比，分析其誤差產生的原因?由干理論計算的數俏均略大千實測俏，可能的原

11、因如下：實際的桁架結點由 于約束的情況受實驗影響較大、并非都為理想的較接點、因此部分結點可以傳遞 彎矩，而實際的桁架軸線也未必都通過錢的中心， 且荷載和支座反力的作用位置 也可能有所偏差：所以實際的內力俏要與理論俏有誤差。2 .通過試驗總結出桁架上、下弦桿與腹桿受力特點，若將實驗桁架腹桿反向布置，對比一下兩者優劣。當承受豎向向下荷載時：上弦受壓，下弦、腹桿受拉。通過受力分析可以得 出，反向布置之后，腹桿由之前的受拉變?yōu)槭軌?，但是受力的大小不變。?jù)此為 避免壓桿失穩，實驗中的布置的桁架形式更優越， 受力更合理，更能發揮材料的 作用。實驗四：結構動力特性測量實驗一、實驗?zāi)康模?.了解動力參數的測量

12、原理。2.掌握傳感器、儀器及使用方法。3。通過振動衰減波形求出系統的固有頻率和阻尼比。二、實驗設備信息：1、設備和儀器名稱型號和規格用途拾振器DH105將振動信號轉變成變荷信號輸出動態測試系統DH5922用來采集振動傳感器輸出的電信號， 并將其轉換成數字量傳遞給計算機2、簡支梁的基本數據截面高度截面寬度長度跨度彈性模量(GPa)重量 (kg)自振頻率 理論值(Hz)61185203518501012.734.35三、實驗內容：根據相鄰n個周期的波峰和時間信息，并根據公式計算一階固有頻率和阻尼比次數123456第i個 波形波 峰時間1.56152.92551.57

13、459.3582.5681.5615幅值500.73518.79490.20424.32436.28500.73第i+n個 波形波 峰時間1.75053.14051.7629.54452.7811.7505幅值341.18370.39334.59297.06293.01341.18間隔n787787周期/ s0.0270.026880.02680.02660.026620.027頻率/ Hz37.03737.20237.31337.59437.56637.037阻尼比10.00870.00670.00870.00810.00790.0087根據公式：(1) f 、(2)，lnA(ti)計算上述表格中的頻率Td2 n A(ti nTd)和阻尼比，填寫到上表中。A(ti)為第i個波形的波峰幅值，A(ti nTd)為第i+n 個波形的波峰幅值。四、問題討論：1 .在實驗中拾振器的選擇依據是什么？使用時有什么注意事項？最
