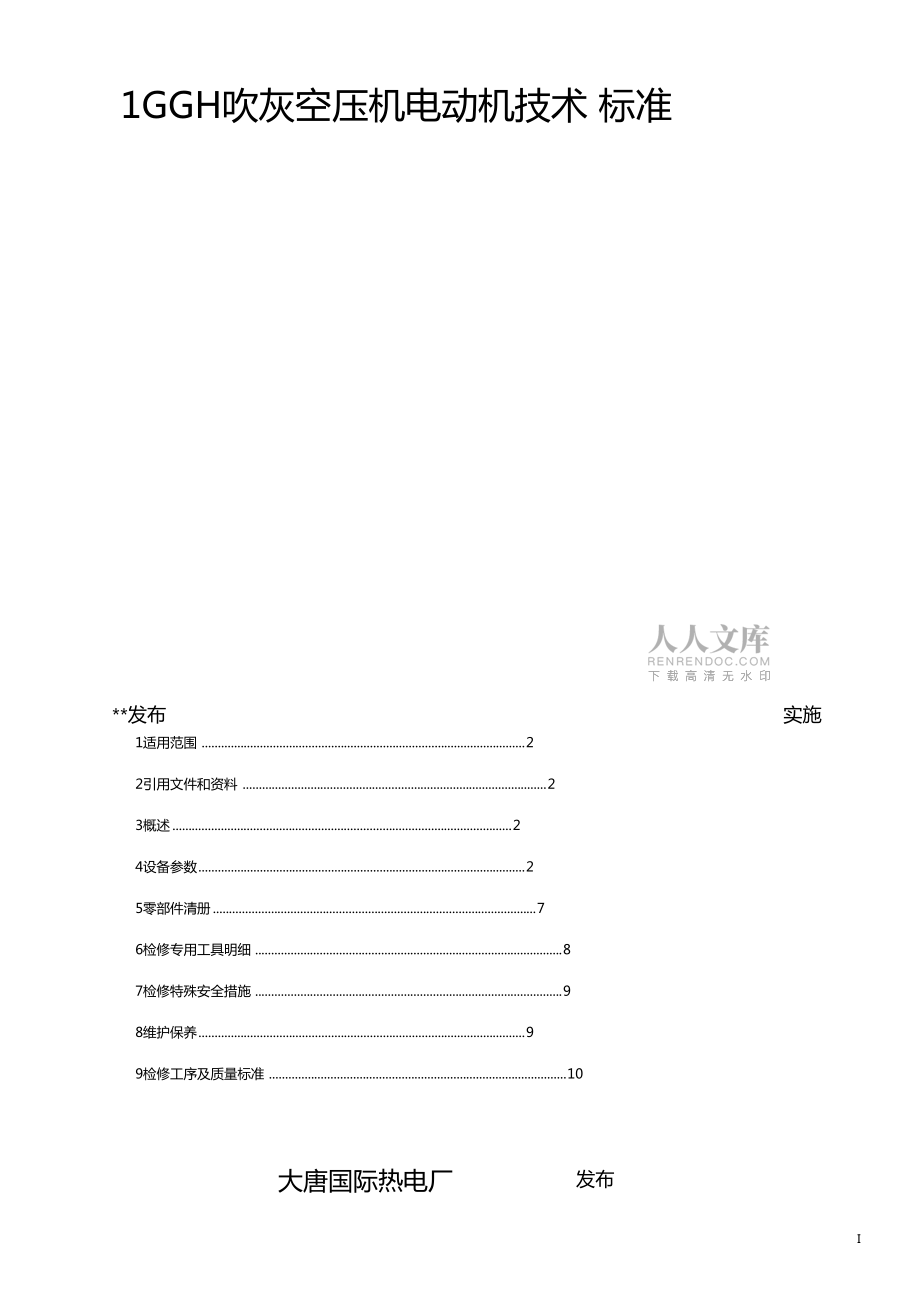

1、Q/CDT唐國際熱電廠企業標準Q/CDT-*1GGH吹灰空壓機電動機技術 標準大唐國際熱電廠發布實施*發布1適用范圍 22引用文件和資料 23概述24設備參數25零部件清冊76檢修專用工具明細 87檢修特殊安全措施 98維護保養99檢修工序及質量標準 1010質量檢修記錄 1311試驗報告及附件標準 15I1GGH吹灰空壓機電機技術標準1適用范圍本標準大唐國際熱電廠1GGH吹灰空壓機電機技術標準的概述、設備參數、零部件清冊、檢修專用工器具、檢修特殊安全措施、檢修工序及質量標準、檢修記錄等相關的技術標準。本標準適用于大唐國際熱電廠1GGH吹灰空壓機電機標準的技術管理工作。2引用文件和資料下列文件

2、中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修 改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否 可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。電機檢修工藝規程電力設備交接和預防性試驗規程Q/CDT 107 001-20053概述電機是將電能轉換成機械能或機械能轉換成電能的轉換裝置，它是依靠電磁感應而運行，具有能夠做相對旋轉的部件，所以又稱旋轉電機，通常簡稱電機。電廠機、爐房高低壓電機標準， 對于規范設備檢修管理， 提高檢修質量，保證發電設備的安全、 經濟、 穩定運行發揮了重大作用。隨著新

3、設備的不斷投入，生產設備的不斷更新、改造，新技術、新工藝的運用， 以及電網對電力安全生產和電能質量要求的不斷提高，對發電設備的電機檢修工作提出了更高的要求。4設備參數4.1電機銘牌（附件）我國的產品型號一律采用大寫印刷體的漢語拼音字母和阿拉伯?dāng)?shù)字表示，漢語拼音字母的選用。是從 電動機全名稱中選擇有代表意義的漢字，再按該漢字的拼音字母取用。設備名稱型號功率電壓電流轉速絕緣制造廠家啟動條件VArpm等級1GG H吹灰空壓機電機Y3151-4160300039.21470F無錫阿特 拉斯、科普 柯連續啟動 須間隔4小 時以上4.2電動機的型號介紹號鐵芯長4.3滾動軸承根據所能承受的負載作用方

4、向和滾動體種類，滾動軸承分為十大類型：（1）向心球軸承；（2 ）向心球面球軸承；（3）向心短園柱滾子軸承；（4）向心球面滾子軸承；（5）向心長園柱滾子軸承和向心滾針軸承； （6） 向心螺旋滾子軸承；（7）向心推力球軸承；（8）向心推力園錐滾子軸承；（9）推力球軸承和推力向心球軸承；（10）推力滾子軸承和推力向心滾子軸承。滾動軸承的代號以七位數字組成，各數字表示的意義如下：T表示軸徑（見說明1）（見說明2）表示軸承類型（見說明3）表示軸承構造特點（見說明說明:表示寬度系列（見說明5）（1）內徑為20495毫米的軸承以軸徑被 5除得的商數表示，內徑為1020毫米的軸承代號如下:軸承內徑（毫米）10

5、121517代號00010203（2） 表示直徑系列的代號如下：1特徑系列，2輕系列，3中系列，4重系列，5 輕寬系列， 6中寬系列，7、8不定系列，9內徑非標準。（3） 表示同軸承類型的代號意義如下： 0向心球軸承，1向心球面球軸承，2向心短園柱滾子軸 承，6 向心推力球軸承，7園錐滾子軸承，8推力球軸承或推力向心球軸承， 9推力滾子軸承或推力 向心滾子軸承。（4） 用一位或兩位數字表示。5 表示外圈有制動槽的，15表示帶防止蓋的，6一面帶防止蓋的。（5） 表示寬度系列的代號意義如下：1正常系列，2寬系列，3、4、5、6特寬系列，7窄系列， 8、9 特殊系列。（6） 軸承的精度等級，在軸承代

6、號數系部分的左面用漢語拼音字母C、D、E、（ F） G表示。表中C級精度等級最咼，按排列順序依次至G級最低。1GGH吹灰空壓機電機滾動軸承型號負荷端6319C3自由端6319C34.4 絕緣材料的耐熱等級及電機的溫度由電阻系數大于109歐-厘米的物質所構成的材料在電工技術上叫做絕緣材料。它的作用是在電氣設備中把電位不同的代電部分隔離開。因此絕緣材料應具有良好的介電性能，即具有較高的絕緣電阻和耐壓強 度，并能避免發生漏電、 爬電和擊穿等事故； 其次耐熱性能要好， 其中尤其以不因長期受熱作用（熱老化）而產生性能變化最為重要；此外還應有良好的導熱性、耐潮防雷性和有較高的機械強高以及工藝加工方便 等特

7、點。級別絕緣材料極限工作溫度CY木材、棉花、紙、纖維等天然的紡織品、以醋酸纖維和聚酰胺為基礎的紡織品，以及易于熱分解和熔化點較低的塑料（脲醛樹脂）90A工作于礦物油中和用油或油樹脂復合膠浸過的Y級材料，漆包線、漆布、漆絲的絕緣及油性漆、瀝青漆等。105E聚脂薄膜和A級材料復合、玻璃布、油性樹脂漆、聚乙烯醇縮 醛咼強咼漆包線、乙酸乙烯耐熱漆包線。120B聚脂薄膜、經合適樹脂粘合式浸漬涂復的云母、玻璃纖維、石棉等、聚脂漆、聚脂漆包線F以有機纖維材料補強和石代補強的云母片制品，玻璃絲和石棉、玻璃漆布、以玻璃絲布和石棉纖維為基礎的層壓制品，以 無機材料作補強和石代補強的云母粉制品，化學熱穩定性較好的聚

8、脂和醇酸類材料，復合硅有機聚脂漆。155H無補強或以無機材料為補強的云母制品、加厚的F級材料、復合云母、有機硅云母制品、硅有機漆、硅有機橡膠聚酰亞復合玻璃布、復合薄膜、聚酰亞胺漆等180C不采用任何有機粘合劑及浸漬劑的無機物如石英、石棉、云母、玻璃和電瓷材料等180以上三相異步電動機的最高允許溫度c緣 絕 級A緣 絕 級E緣 絕 級B緣 絕 級F緣 絕 級H溫度計電阻法溫度計電阻法溫度計電阻法溫度計電阻法溫度計電阻法組 繞 子 定59O O15 O15O11O25240145561式式 線籠組 繞 子 轉5二5 -10-蘭訓-120一上-蘭165-芯 鐵 子 定001-5-O2-401-561

9、-環 滑001-O11-O2-O3-401-O8-O8-80-O8-O8-59-59-99-59-59-4.5 電磁線園銅線的規格和重量裸銅直徑截面積2 mm1公里重量Kg1公里 電阻Q裸銅直徑截面積2 mm1公里重量Kg1公里 電阻Q0.050.001960.0174691000.200.03140.2795480.060.002830.025263100.210.03460.3084970.070.003830.034246300.230.04150.3694150.080.005030.044735500.250.04910.4363510.090.006360.0566

10、28100.270.05730.5.93000.100.007850.069822700.290.06610.5872600.110.009500.084518130.310.07550.6712280.120.011310100515240.330.08550.7602010.130.013270.118012960.350.09620.855178.80.140.015390.136811180.380.11340.008151.80.150.017670.15719470.410.13200.173130.30.160.02010.17888560.440.15210.352113.20

11、.170.02270.2027580.470.17350.54299.20.180.02250.2266740.490.18860.67691.30.190.02840.2526060.510.2041.81684.40.530.2211.96177.80.900.6365.6627.00.550.2382.1172.30.930.6796.0425.30.570.2562.2767.50.960.7246.4323.80.590.2732.4363.01.000.7856.7821.90.620.3022.6857.01.040.8497.5520.30.640.3222.8653.41.0

12、80.9168.1418.790.670.3533.1348.71.120.9858.7517.470.690.3743.3246.01.161.0579.4016.280.720.4073.6242.31.201.13110.0515.220.740.4303.8240.01.251.22710.9114.020.770.4664.1436.91.301.32711.8012.960.800.5034.4734.21.351.43112.7312.010.830.5414.8131.81.401.53913.6911.18裸銅直徑1公里1公里裸銅直徑1公里1公里截面積截面積2 mm重

13、量Kg電阻Q(mm)2 mm重量Kg電阻Q0.860.5815.1629.61.451.65114.6810.411.501.76715.719.742.444.6841.63.681.561.91116.999.002.635.4348.33.171.622.0618.328.362.836.2955.92.731.682.2219.717.753.057.3165.02.351.742.3821.17.233.288.4575.12.041.812.5722.96.703.539.7987.01.7581.882.7824.76.193.8011.34100.81.5181.952.992

14、6.55.764.1013.20117.41.3032.023.2028.55.384.5015.90141.41.0822.103.4630.84.974.8018.10160.90.9512.264.0435.74.295.2021.20188.80.812注：表中數值系環境溫度為 15C時測得。電機引出線的截面電流（安）引出線截面（mm ）電流（安）引出線截面（mm ）6以下161-90166-101.591-1202511-202.5121-1503521-304151-1905031-456191-2407046-6010241-290955零部件清冊零部件清冊序號名稱規格數量1.1

15、GGH吹灰空壓機電機疋子鐵心外冗Y3151-41臺2.定子線圈1套3轉子鐵芯軸1套:4.風扇、風扇罩1套5.端蓋2套6出線套管1套17.基礎臺板1套8.槽契1套9.墊條1套110.槽契1套11.墊條1套12.風擋2套:13.軸承盒2套14.風擋2套15.軸承盒2套16.17.18.19.20.6檢修專用工具明細工具類序號名 稱規格數 量1.螺旋千斤頂32噸1個2.倒鏈5.0T2個3.布剪刀、鐵皮剪刀#1各1把4.倒鏈1.0T2個5.吸塵器300W1臺6.電力吹風機150W2個7.千分尺0 25mm1套8.內徑千分尺75 575mm1套9.外徑千分尺125 150mm1把10.銼刀細1套11.套

16、筒扳手10-321套12.扁鏟中號1把13.手錘1磅2把14.塞尺500mm、1把15.油盤400X3002個16.管鉗450mm2把17.撬棍（長、短）各2把18.大錘10磅2把19.紫銅棒© 502根20.手電2把21.萬用表DT90021塊22.電工改錐50-3001套23.活扳手102把24.梅花扳手10-322套25.重型套筒扳手30-751套26.內八角扳手4-161套27.電烙鐵（30W、150W）各2把三、備件類序號物資名稱規格型號數量1負荷端軸承32328/C312負荷端軸承3自由端軸承328/C317檢修特殊安全措施7.1拆卸兩側端蓋時，防止端蓋滑落碰撞線圈。7.

17、2清掃靜子線圈時，不能使用尖銳、金屬器具。7.3抽轉子時，緩慢進行防治碰撞線圈。7.4抽出的轉子應放在專用的托架或枕木上，不允許直接放到地上。7.5使用火焊時，由專業焊工操作，要檢查好焊帶，不應有漏氣現象。7.6火焊完畢后關好所有氣門。7.7嚴禁用火把當照明。7.8氧氣瓶、乙炔瓶的距離符合安全要求。7.1拆卸兩側端蓋時，防止端蓋滑落碰撞線圈。8維護保養1、電機在使用過程中，應每半年清理一次，防止受潮和異物進入機體內部，環境惡劣時，應隨時進 行清理，防止通風道堵塞。90度。2、電機在運行中，必須注意軸承的合理潤滑。運行中軸承護蓋溫度不應超過在正常運行中，每半年左右更換一次潤滑油脂，如發現油色變暗

18、，油面有水珠或塵垢聚集、油脂 硬化、變質或軸承嚴重發熱現象，應及時更換。對滾動軸承如所用潤滑油脂無硬化現象，可延時 時間。電機連續運行4000小時應用添加潤滑脂，添加量為 50克。電機軸承采用ISSO UNIREX N3潤滑油脂；潤滑的加入量為軸承室空腔的1/22/3 ；3、電機使用日久，由于軸承的磨損，可能引起氣隙不均，影響運轉性能或產生定、轉子相擦現象。 因此需經常檢查軸承的噪音及磨損情況，必要時應加以修整或更換新的軸承。4、電機不允許超過銘牌電流過在運行，在正常使用條件下，電機繞組平均溫升應符合規定。如溫升 超出規定，應立即停車檢修。5、電機電源開關應有電流或過載保護，應經常檢查開關觸電

19、的接觸情況，及時解決接觸不良和因拉 電弧而燒損等問題。9檢修工序及質量標準檢修項目檢修工序質量標準備注一、電機解體1、辦理工作票，檢查安全措施的 布置情況安全措施布置完善2、拆電機引線、接地線，并做好 標記各線端標記清楚、牢 固，電纜三相短路接地3、通知機務解開聯軸器4、修前電氣試驗（絕緣電阻、直 流電阻及直流耐壓），見電氣試驗 記錄根據實際情況取舍5、機務拆卸電機的聯軸器注意拉出軸頭時落下 傷人和損壞設備6、電氣拆電機端蓋、風扇卓、風 扇、軸承蓋、油檔7、電氣準備抽轉了工具。具備抽 轉子條件。二、抽轉子1、將抽轉子專用工具及起重工具 擺放好。起吊鋼梁中心與電機 軸線重合。2、準備好支放轉子的

20、枕木，并穩 固、可靠放置。3、將倒鏈掛于吊車上位于電機前 軸頸上方適當位置，在電機前端套 抽轉子專用工具，注意將軸頭墊 好。4、將轉子反復找水平后用導鏈慢 慢吊起，待各方間隙均勻后，將轉 子緩緩抽出，避免轉子晃動，以防 碰壞定子線圈及其它部件間隙要均勻檢修項目檢修工序質量標準備注5、將轉子抽出后，放在已擺放好 的枕木上，并用楔子墊穩，預防傾 倒?jié)L動。6、用苫布將定子、轉子蓋好，待 分別進行檢修。二、定子檢修1、檢查定子繞組、鐵芯表面、風 道、機座底部等有無積灰、油污等， 并清理線圈見本色無污物2、檢查定子線圈有無局部過熱損 傷、電腐蝕等現象、檢查線圈端部 的端箍綁線、墊片及排間墊片有無 松動，

21、鼻端連線，極間連線有無局 部過熱、絕緣老化或墊片綁線有無 松動斷裂等現象綁線無松動斷裂3、檢查槽楔有無發空、松動或損 壞，檢查線圈在槽內的固定情況， 檢查層間墊條、楔下墊條、槽底墊 條有無松動或位移槽楔空響長度小于1/3，無松動，無損傷、 凸出、變焦等現象，4、如線圈絕緣降低，用內部加熱 法（通電加熱法）和外部加熱法（燈 泡加熱法、熱風干燥法）。5、檢查引線固定是否良好，焊接 牢固，絕緣完好無損傷，引線及中 性點瓷瓶有無裂紋、破損、固定不 牢，若有應更換或處理，相序漆要 重新標記引線牢固，絕緣完好， 瓷瓶無裂紋四、端蓋檢修檢查端蓋結合面及止口應平整、干凈、無毛刺，如有凸凹不平時可用 鋰刀將其修

22、平，并砂布擦凈。結合面平整五、定子鐵芯 檢修1、檢查鐵芯是否有因松動、振動、 腐蝕等產生的紅粉，若有需廠家處 理。鐵芯無松動2、檢查鐵芯有無銹斑、毛刺或因 短路過熱而引起的局部變色、損壞 等現象，若有銹斑或毛刺用砂布打 磨并清理干凈。無局部過熱、松動、風 道是否暢通，固定鐵心 的弧鍵是否松動3、檢查鐵芯風道風道暢通無阻塞4、檢查鐵芯有無掃膛，而引起的 局部損傷過熱，若有需修補、噴漆。鐵芯無掃膛摩擦痕跡5、檢查定子鐵芯與機殼固定是否 牢固、有無開焊或裂紋等，若有應 緊固或重新焊接鐵芯與機殼固定焊接 處無開焊、裂紋六、轉子檢修1、用毛刷或竹條清理轉子徑向通 風孔，再用壓縮空氣將轉子吹凈。徑向通風孔

23、無斷齒2、檢查轉子鐵芯固定是否良好， 緊固件、平衡塊及平衡螺絲是否牢 固，若有松動應緊固緊固件、平衡塊無松動 或開焊檢修項目檢修工序質量標準備注3、檢查風扇葉片，外觀有無裂紋、 變形等現象，若有要進行處理，保 證轉子平衡。檢查籠條有尢斷條， 損傷。風扇葉片無開焊裂紋 或變形六、軸承檢修1、松開前后軸承蓋的螺絲，拆去 軸承蓋，拆去軸承擋圈和外透蓋。2、除去潤滑油用汽油或煤油將軸 承洗凈。3、用手轉動軸承檢查其轉動情況， 聽其轉動聲音。轉動靈活，無異音4、檢查滾珠及內外滾道表面有無 銹跡、斑痕等。滾珠及內外滾道表面 光滑無銹跡斑痕5、檢查保持架狀況及軸承間隙是 否符合標準保持架完好無變形軸 承間隙

24、應在0.020.12mm舊軸承最 大不允許超過0.30mm6、對不合格的軸承要進行更換， 拆卸舊軸承工藝：用拉子扣住軸承內圈將軸承緩緩 拉下。冷拔不下的可用用熱油淋澆 均勻加熱或用火焊加熱， 但勿損壞 軸頸。7、更換新軸承的工藝：1）對新軸承應用汽油將防銹保護 油洗凈后，按以上檢查方法進行檢 查。2）應仔細測量軸承內外徑和軸及 軸承套的尺寸，以求得恰當?shù)木o力 和間隙配合緊力為 0.010.05mm&檢查軸頸表面無傷痕、毛刺、裂紋和 銹蝕9、測量修理過的軸頸尺寸誤差不 得超過規定值，軸肩與原尺寸軸向 誤差不得超過規定值軸頸尺寸誤差在+0.0120.035mm 軸肩誤差小于 0.05mm1

25、0、將洗凈的軸承放入裝有油的盆 中徐徐加熱，軸承不能直接放在盆 底，需放在絕熱網狀墊上， 油量以 能淹沒軸承為止。加熱溫度以不超過80C為宜，保持15分 鐘左右11、加熱軸承也可采用電磁感應法 或其他方法，但要注意軸承受熱要 均勻嚴禁使用明火直接加熱軸承。12、軸承裝好后檢查內套與軸肩要 靠緊間隙不得大于0.02mm13、軸承加油量適度，不能加得過 多或過少，以免引起軸承發熱。填至軸承室的1/22/3為宜。七、通風冷卻 系統檢修檢查通風系統有無積灰、異物、堵 塞等現象，檢查后將機座蓋好， 以 防異物進入完整清潔螺絲緊固，通 風道暢通檢修項目檢修工序質量標準備注九、回裝1、組裝應具備的條件： 機

26、各部檢修完畢，并達到質量標 準，記錄數據標記應齊全、無缺、 清楚，應做的電氣試驗項目已進行 完畢，并全部合格。電機內部已清理干凈， 無任何遺留物。2、回裝時一定要按復位標記進行， 與拆卸時的程序相反3、裝入轉子時，仍使用原來的工 具，其方法與抽轉子的方法相同， 注意不要碰壞定子繞組。7、回裝前后端蓋等部件，要嚴格 按照拆卸時的標記進行恢復。&檢查回裝完畢的電機的裝配質 量。螺絲緊固無短缺，零部 件齊全，表面清潔&經電氣預防性試驗合格后，通 知汽機將聯軸器安裝完畢待，恢復 接線暖泵試轉。按拆卸時的標記恢復 引線，接線螺絲緊固10檢修記錄10.1設備規范及主要參數型號Y3151-4

27、出品編號28A1702S額定功率160KW額定電壓3000V額定電流39.2A功率因數0.84效率接線方式Y(jié)定子槽數轉子槽數轉速1470重量1100KG生產日期2006.8制造廠家無錫阿特拉斯、 科普柯10.2 靜子部分:1 ）線圈端部絕緣及引出線是否老化：是口否口2）線圈與綁環之間是否松動：是口否口3 ）靜子鐵芯有無過熱現象，鐵芯與機殼焊接牢固，是否有移位現象是口否口4 ）檢查壓板有無發空、松動、斷裂等情況是口否口5 ）重打壓板是口否口重打壓板板10.3 轉子部分1 ）檢查風扇有無變形是口否口2）轉子籠條有無開焊、斷裂是口否口3）若有斷條，如何處理： 10.4 軸瓦及油圈部分1 ）是否有劃痕

28、、裂紋、變形等有口無口2 ）軸徑表面應光潔，無傷痕，銹斑等。有口無口3）無徑向或軸向裂紋，凹痕，彎曲。有口 無口10.5 定子繞組檢查及處理情況:10.6 定子鐵心及機座、端蓋檢查處理情況:10.7 轉子檢查情況：10.8 通風系統檢查情況:11試驗報告見附件標準1GGH吹灰空壓機電機試 驗報告銘牌：型式：容量：周波：轉速：電壓：電流：接線：定額：出廠號：出廠日期：制造廠：日 期相別絕緣電阻MQ直流電阻泄漏電流交流耐壓溫度CQ R%kVAkVmA時間年 月 日AAAABBBB2CGCG ：情況 與結果試驗人：審核：1GGH吹灰空壓機電機電 纜 試 驗 報 告銘牌：使用地點：開關間隔 使用電壓：

29、kV規格：全長：m時間相 別絕緣電阻MQ直流泄漏電流不對稱 系數耐壓時間分鐘溫度C電壓kV電流A年 月 日ABC情況與結果試驗人：審核：2.3中頻發電機中頻發電機的試驗項冃、周期和標準見表23所示。表23中頻發電機的試驗項目、周期和標準序號項目周期標準說明1繞組的絕緣電阻1）交接時、2大修時）3）小修時絕緣電阻值不應低于0.5MQ1 000 V以下的中頻發電機使用1 000 V兆歐表"000 V及以上者使 用2 500 V兆歐表2繞組的直流電阻1）交接時$2）大修時1）各相繞組直流電阻值相互叢別不超 過最小值的2%）2）勵磁繞組直流電S1值與出廠值比較 不應有顯苦差別3廠繞組的交流耐
