1、 . . . 1.一個邏輯很強的程序Q檢測出口溫度來控制20個風扇， 溫度高于設定值就啟動一臺風扇，一分鐘后溫度還高于設定值就啟動下一臺風扇，。一分鐘后溫度降到設定值以下就關閉一臺風扇。上面的動作容易實現，現在的問題是每個風扇都有手動和自動兩個狀態。假如說現在1，6，9，18，20。5臺在自動，其余手動溫度高于設定值啟動1，溫度還高于設定值怎么才能跳過2，3，4，5    直接啟動6呢？我考慮的是為每臺風扇編號，首先檢測哪幾臺在自動狀態，然后控制，可是這樣邏輯太復雜了有沒有簡單的辦法？Afx3u可以對位變址，程序比較簡單，循環控制即可： FX2

2、N就要用移位，間接獲得自動位，M0仍為1min計時，M10M29為自動狀態標識，M100M119為對應的風扇輸出，其他為緩存位：2.三菱PLC程序動作分析Q這是其中的一部分  為什么C1線圈已得電，可下面的 RST M100卻沒有得電 這里的動作為什么是M19得電一次，M100置位一次，M19再得電一次，變復位一次。如此循環。我用的是在線模擬，有關系嗎？A考慮一個掃描周期的狀態：首先M100是OFF的，C1被M100的常閉觸點一直復位中；M19置ON后第一個掃描周期第一句指令：當M19第一次為ON時，C0計數到1，線圈變?yōu)镺N；第二句指令：C0將M100置位為ON

3、；（注意此時程序還沒有掃描到后面，C1仍然是在被復位的狀態。而存中的M100狀態已經由OFF變?yōu)镺N了）第三句指令：M100將C0復位；第四句指令：雖然M19和M100同時為ON，但是因為C1仍在被復位的狀態，所以此時沒有計數。雖然輸出線圈顯示為ON了，但計數值仍為0；第五句指令：C1計數值為0，未達到設定值1，觸點保持為OFF，未能復位M100；第六句指令：M100保持為ON，未能繼續復位C1；第二個掃描周期：第一句指令：當M19仍為ON時，但M100也為ON了，所以C0不計數，保持上一次被復位的狀態OFF；第二句指令：C0狀態為OFF，對M100線圈無影響，M100仍為ON；第三句指令：M

4、100繼續將C0復位；第四句指令：雖然M19和M100同時為ON，但C1仍沒有計數。因為計數器計數需要前邊的條件狀態有個OFF->ON的狀態變化，而此時M10和M100保持了上一個掃描周期的狀態，一直是ON，沒有變化，所以C1計數值保持為0，雖然輸出線圈的狀態是ON 的，但因實際計數值為0，未達到1，所以C1觸點的狀態仍為OFF；第五句指令：C1保持為OFF，未能復位M100；第六句指令：M100保持為ON，未能繼續復位C1；此后就繼續保持這種狀態，也就是樓主圖片中的情況；直到M19再次出現OFF->ON的狀態，使C1得到一個計數值使其觸點狀態變?yōu)镺N，將M100復位，再由M100

5、的常閉觸點將C1復位。這個過程中應該也能觀察到C0前面M19和M100都為ON而C0計數值也為0的情況。3.三菱PLC的FOR-NEXT指令中脈沖指令如何動作Q:for  k4m8013    incp    d10nextm8013  incp  d20按照指令說明執行的結果 應該是 d10  是 d20的四倍但是我在 gx  developer中仿真的結果是d10  = d20請問為什么A:分

6、 析：INCP 是脈沖型的，程序從下掃到下，只執行一次INC行為程序本來的意思是 FOR K4 后，NEXT前的程序四次循環后再執行NEXT以下的句子由于INCP限制它只執行一次，所以是一樣的，如果改成INC就應該是4倍了（仿真通過） 進 展說實話，我也是看了樓主的貼才好好看這個指令，同時做了幾次試驗仍然是INC的情況下，我把M8013改成上升沿，果然，結果也是兩者相等！試驗一和試驗二證明，在FOR NEXT里面，脈沖型也是有效果的，一個掃描周期只執行一次。深 入然后我又把條件改成M8000，結果果然就是相差四倍！每一個掃描周期FOR K4執行四次，FOR K1執行1次。A

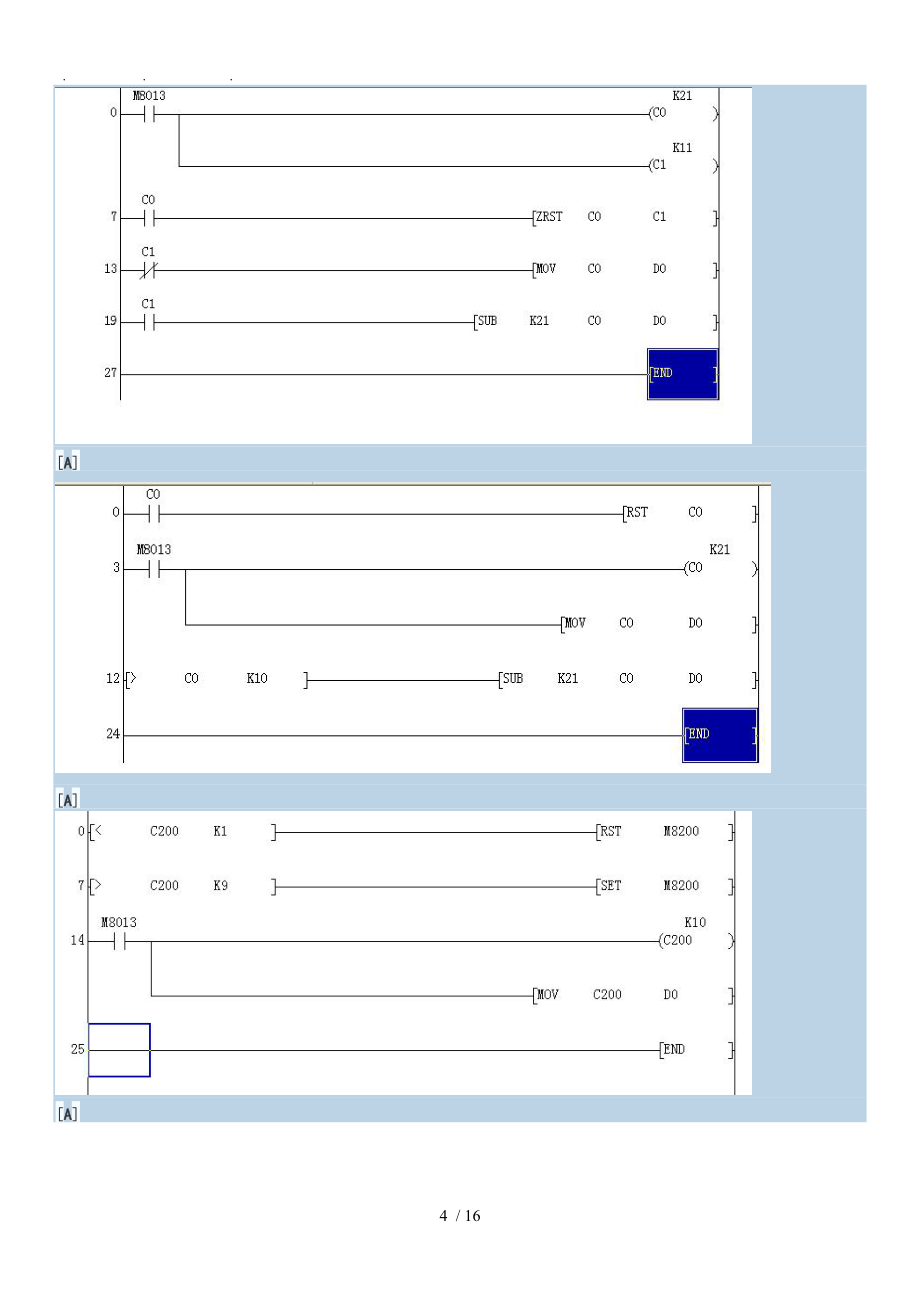

7、:每一個掃描周期FOR NEXT之間執行4次；但因為INCP是脈沖指令，在M8013、M8000這樣的條件下每個掃描周期里沒有ON-OFF-ON的變化，所以這4次程序執行結果還是只+1而已，故D10與D20結果相等。改為INC后，只要是前面條件為通路，每個掃描周期FORNEXT的執行效果就是+4了，所以D10為D20的4倍。注：本例中用M8013，通斷時間為500ms，而仿真默認掃描周期為100ms，循環四次后剛好到達M8013的OFF段，故直接將INCP指令改為INC指令無異常。若為實際PLC監控，D10數值并非是D20的4倍。4.三菱PLC編程實例：讓數值在010之間來回變化要求：1，使用

8、FX2N系列PLC2，讓D0每秒變化一次，0，1，2，3，4，5，6，7，8，9，10，9，8，7，6，5，4，3，2，1，0這樣循環AAAAA AA A AA A A 5.子程序調用終止時其部繼電器的狀態分析Q程序如下：

9、60;         M0            | ZRST M10 M20                     M0

10、0;        |     | CALL P0              FEND P0                M8000

11、               |       |  SET M11                    M11

12、              |   |  SET M12                         SRET

13、0;         END現在的問題是第一次按M0，M11 M12可以同時被置位，第二次按下是只能M11置位，M12時鐘為低電平。到底是什么問題子程序P0，修改為                     M11       &#

14、160;          |   |  SET M12                  M8000

15、    |       |  SET M11 M11 M12可以同時被置位，哪位高手給解釋一下到底是怎么回事。第二種情況：程序如下：                           &#

16、160;        M0            | ZRST M10 M20                     M0      &

17、#160;     |     | CALL P0              FEND P0                M8000       &

18、#160;          |       |  SET M11                    M11

19、         |    |  SET M12                               |_ INCP D0

20、60;                               SRET              END子程序改成這樣，M11 M12都可以被置位，但是D0就加一次數，是什么

21、問題子程序P0，修改為                    M11                  |   |  SET M12

22、;                                 |_ INCP D0

23、    M8000                  |       |  SET M11 子程序改成這樣。M11 M12可以同時被置位，D0計數正常，是什么問題A第一段：第一次按下M0時M11/M12被置位，因為執行了P0程序；松開M0時M11/M12被復位，這是沒有問題的，因為主程序在

24、一直運行。但要注意此時子程序P0沒有被調用，其中的程序不被執行。第二次按下M0時，再次調用P0程序，首先M11就被置位了，所以程序執行到M12的時候，M11的狀態是從第一次松開M0前的ON狀態切換到了之后按下M0時的ON狀態，中間沒有ON-OFF-ON的變化，也就談不上上升沿之類，所以M12無法被置位。第二段：直接把子程序被調用時的程序放到主程序中去分析即可。6.關于三菱CML指令Q請問取反k10 等于多少啊，我記得的是k5，但是三菱plc編程軟件顯示11，怎么都想不通啊AK10換成二進制為： 0000 0000 0000 1010對其取反的結果為： 1111 1111 1111 0101=對

25、于帶符號的數，計算機存儲時為其補碼形式，但顯示時仍還原為原碼。這樣，對1111 1111 1111 0101除去第一位的符號位，其他位取反得其反碼1000 0000 0000 1010，再加一得其補碼1000 0000 0000 1011 。最后得到的這個1000 0000 0000 1011 顯示出來即為-11 。Q為什么取反后 還要加一個補碼了A是加1求其補碼，而不是加一個補碼。補碼的補碼為其原碼，補碼=發碼+1 。=對于正數  原碼=反碼=補碼7.這兩個基本的程序有什么區別Q 說說這兩個基本的程序有什么區別A首先默認Y1為OFF，X1為OFF到ON的掃描周期
