課程論文廣州員村電廠1鍋爐熱效率性能試驗方案

1、廣州員村電廠1鍋爐熱效率性能試驗方案摘要：對廣州員村熱電廠1號鍋爐進行熱效率性能試驗，為進一步開展節能減排提供科學依據。關鍵詞：廣州員村電廠；#1鍋爐；熱效率；試驗1前言廣州員村熱電廠將于2008年4月對1號鍋爐進行大修，于2008年2月27日對廣州員村熱電廠1號鍋爐進行性能試驗，為進一步開展節能減排提供科學依據。鍋爐設備概況廣州員村熱電廠1號爐是由哈爾濱鍋爐制造廠設計制造，其設備概況如下。1.1 #1鍋爐基本特性鍋爐（#）制造廠家型號制造年月投產年月1哈爾濱鍋爐制造廠HG-220/9.8-YM101995年4月1997年7月 燃燒方式： 噴燃器正四角布置、切圓燃燒煤粉 點火方式： 輕油點火

2、鍋爐尺寸： 爐膛寬度（兩側水冷壁中心線距離）： 7570mm 爐膛深度（前后水冷壁中心線距離）： 7570mm 鍋筒中心線標高： 35150mm 鍋爐最高點標高（過熱器連接管）： 39450mm 鍋爐頂棚標高： 31890mm 燃煤名稱： 混合煙煤1.2 #1鍋爐主要參數 1、 鍋爐規范：序號名稱單位數值備注1額定蒸發量t/h2202飽和蒸汽壓力MPa11.27(115kgf/cm2)3飽和蒸汽溫度3204過熱蒸汽壓力MPa9.81(100kgf/cm2)5過熱蒸汽溫度5406省煤器進水溫度215 7省煤器出水溫度2828空氣預熱器進口溫度209空氣預熱器出口溫度34410排煙溫度137.52

3、、 鍋爐設計效率與燃料耗量：序號名稱單位數值備注1排煙熱損失%6.73q22化學不完全燃燒熱損失%0q33機械不完全燃燒熱損失%1.5q44散熱損失%0.57q55灰渣物理熱損失%0.12q66鍋爐效率%91.087總?cè)剂舷牧縦g/h359928計算燃料消耗量kg/h354523、 爐膛：序號名稱單位數值備注1燃燒中心假想切圓mm8002爐膛容積m31181.13爐膛出口過?？諝庀禂?shù)1.24爐膛燃燒中心溫度1862理論燃燒溫度5爐膛出口煙氣溫度10596爐膛容積熱強度kW/ m3150.5129.5103kcal/m3h7鍋爐本體煙氣阻力Pa1291131.65mmH2O8鍋爐本體空氣阻力P

4、a2025.2206.51 mmH2O4、 鍋爐水容積序號部件水壓試驗（m3）運行時（m3）1鍋筒2592水冷壁下水管及連接管41.8341.833過熱器系統26.434省煤器系統13.4313.435管道11總計107.6965.265、 過熱蒸汽調溫方式及調溫幅度序號名稱單位數量備注1噴水壓力MPa11.76噴水混合式2噴水溫度2153一級噴水量t/h8.464一級噴水調溫幅度215二級噴水量t/h3.6276二級噴水調溫幅度176、 制粉系統及燃料特性序號名稱單位數量備注1磨煤機計算出力t/h23.792煤粉細度R90%203可磨系數Kkm1.34應用基低位熱值kJ/kg17107.3(

5、4086kcal/kg)5可燃基揮發份%31.386磨煤富裕系數1.37磨煤干燥劑量1.7988磨進口干燥劑溫度230.479磨出口干燥劑溫度7010再循環風占干燥劑百分數%38.3311一次風百分比%2512二風次百分比%4413三次風百分比%26.721.3 鍋爐結構簡述本鍋爐為單鍋筒，自然循環，集中下降管，到U形布置的固體排渣煤粉爐。按室內布置，鍋爐前部為爐膛，四周布滿膜式水冷壁，爐膛出口處布置屏式過熱器，水平煙道裝設了兩級對流過熱器，爐頂，水平煙道轉向室和尾部包墻均采用膜式包敷。尾部豎井煙道中交錯布置兩級省煤器和兩級空氣預熱器。鍋爐構架采用全鋼構，按7度地震烈度設計。爐膛，過熱器和上級

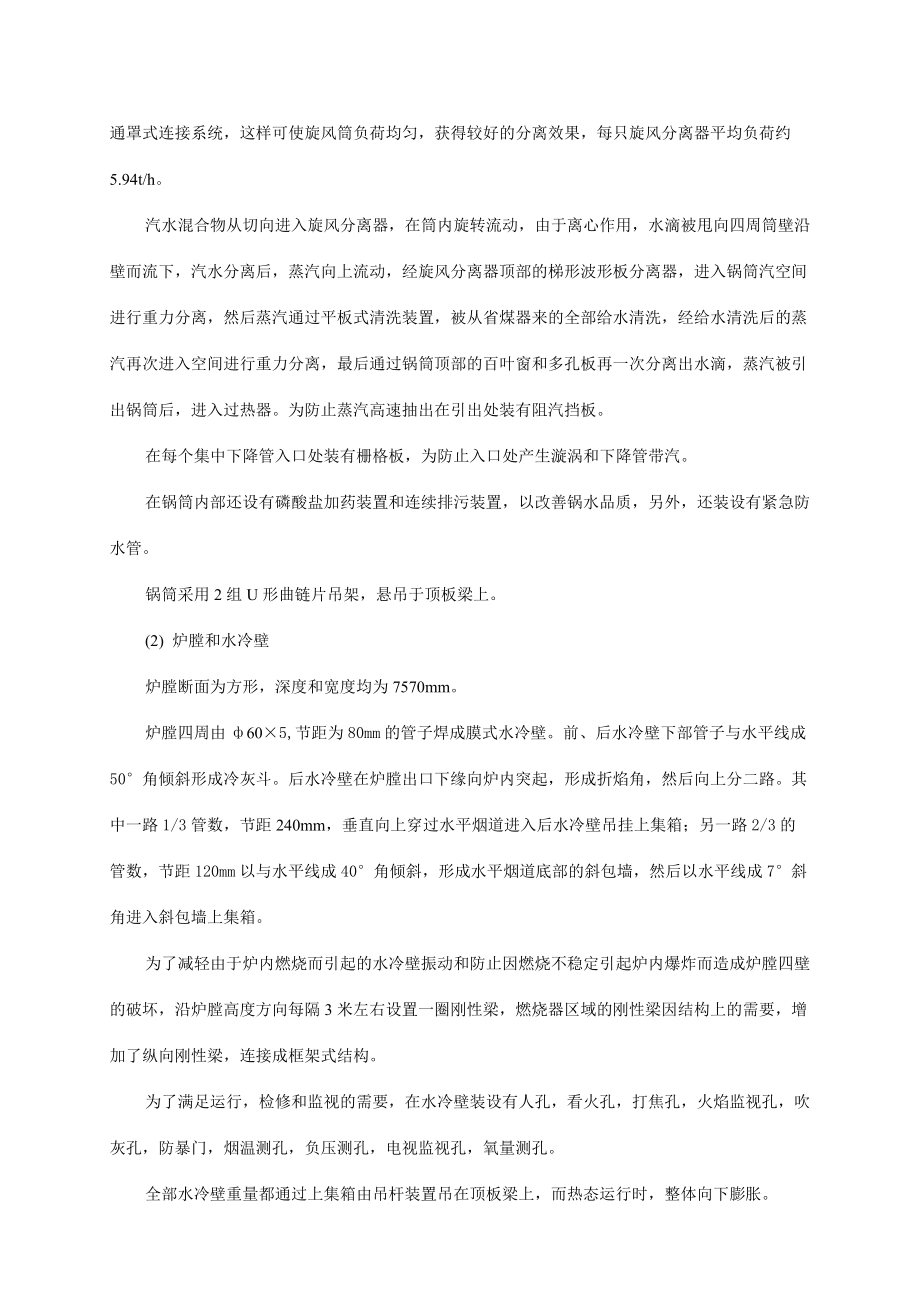

6、省煤器全懸吊在頂板梁上，尾部空氣預熱器和下級省煤器支承在后部柱和梁上。燃燒器采用正四角切向布置，假象切圓為800mm，采用鋼球磨中間儲倉，干燥劑送粉系統，除渣設備采用刮板撈渣機。(1) 鍋筒及汽水分離裝置鍋筒內采用單段蒸發系統，鍋筒內部裝有旋風分離器，梯形波形板分離器，清洗孔板和頂部多孔板等內部設備。它們的作用于充分分離汽水混合物中的水，并清洗蒸汽中的鹽份，平衡鍋筒蒸汽負荷，以保證蒸汽品質。鍋筒內裝有42只直徑為315mm的旋風分離器，分前后兩排沿鍋筒全長布置，采用分組連通罩式連接系統，這樣可使旋風筒負荷均勻，獲得較好的分離效果，每只旋風分離器平均負荷約5.94t/h。汽水混合物從切向進入旋風

7、分離器，在筒內旋轉流動，由于離心作用，水滴被甩向四周筒壁沿壁而流下，汽水分離后，蒸汽向上流動，經旋風分離器頂部的梯形波形板分離器，進入鍋筒汽空間進行重力分離，然后蒸汽通過平板式清洗裝置，被從省煤器來的全部給水清洗，經給水清洗后的蒸汽再次進入空間進行重力分離，最后通過鍋筒頂部的百葉窗和多孔板再一次分離出水滴，蒸汽被引出鍋筒后，進入過熱器。為防止蒸汽高速抽出在引出處裝有阻汽擋板。在每個集中下降管入口處裝有柵格板，為防止入口處產生漩渦和下降管帶汽。在鍋筒內部還設有磷酸鹽加藥裝置和連續排污裝置，以改善鍋水品質，另外，還裝設有緊急防水管。鍋筒采用2組U形曲鏈片吊架，懸吊于頂板梁上。(2) 爐膛和水冷壁爐

8、膛斷面為方形，深度和寬度均為7570mm。爐膛四周由605,節距為80mm的管子焊成膜式水冷壁。前、后水冷壁下部管子與水平線成50角傾斜形成冷灰斗。后水冷壁在爐膛出口下緣向爐內突起，形成折焰角，然后向上分二路。其中一路1/3管數，節距240mm，垂直向上穿過水平煙道進入后水冷壁吊掛上集箱；另一路2/3的管數，節距120mm以與水平線成40角傾斜，形成水平煙道底部的斜包墻，然后以水平線成7斜角進入斜包墻上集箱。為了減輕由于爐內燃燒而引起的水冷壁振動和防止因燃燒不穩定引起爐內爆炸而造成爐膛四壁的破壞，沿爐膛高度方向每隔3米左右設置一圈剛性梁，燃燒器區域的剛性梁因結構上的需要，增加了縱向剛性梁，連接

9、成框架式結構。為了滿足運行，檢修和監視的需要，在水冷壁裝設有人孔，看火孔，打焦孔，火焰監視孔，吹灰孔，防暴門，煙溫測孔，負壓測孔，電視監視孔，氧量測孔。全部水冷壁重量都通過上集箱由吊桿裝置吊在頂板梁上，而熱態運行時，整體向下膨脹。水冷壁下集箱設有鄰爐蒸汽加熱裝置，以縮短點火時間。(3) 過熱器及汽溫調節本鍋爐采用輻射和對流相結合，多次交叉混合。兩級噴水調溫的過熱器系統，整個過熱器由頂棚管，包墻管、屏式過熱器和兩級對流過熱器組成。兩級汽溫調節均采用給水噴水減溫。一級作粗調，二級作為細調。可以保證在鍋爐在70%負荷運行時，氣溫仍可達到額定參數。噴水水源取自給水操縱臺前鍋爐給水。第一級計算噴水量為8

10、.46t/h減溫21；第二級計算噴水量為3.627t/h減溫17。(4) 省煤器省煤器裝設在尾部豎井中，采用兩級交叉，水和煙氣逆流的布置方式。為便于吹灰效果，均采用順列結構。上級省煤器置于包墻管煙道內，沿?zé)煹缹挾确较虿贾贸勺笥覍ΨQ兩部分，又沿?zé)煹郎疃确较蚍譃榍?、后兩部分，各一管組，橫向節距78mm，橫向排數為222排，采用支承結構，蛇形管束通過撐架，支撐梁傳遞到護板上，在支撐于結構的柱和梁上。為了減輕煙氣中飛灰，對受熱面管子的磨損，每組管束的上面兩排管子和靠爐墻側面的兩排管子上均加裝防磨蓋板。在管束的彎頭處裝設了防磨罩?？紤]到燃用煤種的不同，省煤器區留有一定的空間，可以調整相應的受熱面。(5)

11、 空氣預熱器采用立式、管式空氣預熱器，分兩級與省煤器交叉布置。上級為一個行程，下級為一個行程。考慮到低溫引起尾部腐蝕，將最下面的一個行程設計成單獨管箱，以便于檢修更換，在各個行程之間有連通箱連接。預熱器的風道間均裝有膨脹接頭，用以補償熱態下的相對膨脹，且包裝密封不漏。由于結構和系統的要求，在水平截面上，煙道分成兩部分?？諝庾韵录夘A(yù)熱器前后墻引入，從上級前、后墻引出，與煙氣逆流換熱。上、中、下三個管箱的高度分別為3.5米、5米，2米，全部管箱由401.5mm的碳鋼管制成，在每個管箱的上部裝有200mm的防磨短管，在短管間澆灌上混凝土，以減輕飛灰對受熱面管子的磨損。為防止空氣預熱器振動，在管箱中裝

12、有防震隔板。整個預熱器的重量通過橫梁傳遞到構架柱子上。(6) 燃燒設備本鍋爐采用角置直流式燃燒器，燃燒器布置在爐膛的正四角，爐內假象切圓直徑為800mm，燃燒器設置二層共8只，點火油槍4只各設在下二次風口中。燃燒器設計數據如下：一次風截面：40.1848m2 推薦一次風速：26m/s。二次風截面：40.2532m2 推薦二次風速：45m/s。周界風口截面積：40.07518m2 推薦二次風速：45m/s。三次風口截面積：40.07518m2 推薦三次風速：55m/s。根據煤質分析計算數據，可判定燃料燃燒時具有結渣傾向、故在燃燒器設計時，采用了周界風結構，且一次風管中心線偏離周風管中心線10mm

13、加大背火側一次風管與周界風管的間隙，減少煤粉氣流沖刷水冷壁的機會從而減輕結渣。燃燒器與水冷壁為固接。運行時同水冷壁一起向下膨脹，其膨脹由風粉管道吸收，燃燒器不應承受風粉管道施加的外力，點火采用二級程控點火系統，點火油槍采用帶回油機械霧化方式，油槍和點火槍由電動推桿推動。由高能半導體電嘴點火器點燃點火油槍，點火油槍再點燃煤粉，點火結束后，點火器和油槍分別由電動推桿推動退出工作位置，油槍容量為1250Kg/h，見特征曲線，在保證槍前壓力2.94MPa（30Kgf/cm2）時經調節回油壓力，而調節油槍出力。 試驗?zāi)康谋敬涡阅茉囼灥哪康氖牵和ㄟ^對鍋爐額定工況下各參數的測試，摸清鍋爐熱損失的情況，尋找影

14、響鍋爐熱效率、空預器漏風等技術指標的因素和原因，與同型號鍋爐標桿參數比較，分析節能潛力，為提出節能技改方案提供科學依據。 試驗依據的標準(1)火電機組啟動驗收性能試驗導則，原電力部，1998年3月。(2)鍋爐說明書性能和結構(3)電站鍋爐性能試驗規程，GB1018488。(4) 發電廠鍋爐相關合同及技術協議。(5) 廣州員村熱電廠1鍋爐性能試驗方案。試驗條件及試驗過程簡況5.1試驗條件(1)對于性能試驗，須經有關各方認可，機組經調試，確認鍋爐機組各主、輔機能正常運轉并滿足性能試驗要求。(2)鍋爐機組的嚴密性檢查a.消除煙、風及制粉系統不應有的泄漏；b.消除汽、水、燃料的泄漏；c.確定試驗機組系

15、統已與其他非試驗系統隔離；(3) 對于性能試驗，應使所有受熱面在開始試驗前均保持正常運行時的清潔度。(4) 確定已具有足夠的、符合試驗規定的試驗燃料。(5) 所有參與試驗的儀表(器)進行校驗和標定。(6)設備的實際狀態、受熱面的清潔度及燃料特性等和預先規定條件的任何偏離，均應記錄在試驗報告中。(7)測試期間不允許進行可能干擾試驗工況的任何操作，如排污、吹灰、打焦等。5.2試驗記錄應按規定將所有觀察情況和測量結果全部記錄于試驗專用表格中。由于某些原因（如測量系統泄漏等）造成參考試驗數據的失效，經試驗負責人認可，此類數據可不必記錄。(1) 試驗數據記錄試驗數據記錄至少應包括下列項目：a.試驗名稱；

16、b.工況序別；c.試驗日期；d.試驗開始與結束時間；e.測試時間與數據；f.儀器類型及精度；g.修正系數或修正值；h.與數據處理有關的其他項目；i.記錄、計算人及負責人簽名。(2) 對于持續時間較長的某些工況試驗，需要更換觀測人員時，應保證試驗開始和結束時為同一觀測人員。(3) 試驗工況的舍棄在試驗過程中或整理試驗結果時，發現觀測到的數據中有嚴重的異常情況，則應考慮將此工況試驗舍棄；如果受影響的部分是在試驗的開頭或結尾處，則可部分舍棄；如有必要，應重做該工況試驗。凡出現下列情況之一時，該工況試驗應作廢：a.試驗燃料特性超出事先規定的燃料特性變化范圍；b.蒸發量或蒸汽參數波動超出試驗規定的范圍；

17、c.某主要測量項目的試驗數據中有1/3 以上出現異?；蛎堋?.3試驗過程說明(1) 本次性能試驗采用電站鍋爐性能試驗規程GB 1018488對鍋爐熱效率進行計算。(2) 在試驗前校對空預器入口煙溫、空預器入口煙氣氧量、空預器出口煙溫等關鍵參數。(3) 在性能試驗前，煤粉細度按設計的最佳煤粉細度預先已調整到位，后對氧量、乏氣、燃燒器火嘴等因素進行調整并穩定，在此基礎上測試鍋爐熱效率。此時的原煤樣品、飛灰樣品、爐渣樣品由電廠化驗，其結果用于對比計算固體不完全燃燒損失（q4）和排煙熱損失（q2）。(4) 熱效率性能試驗進行測試，測試時間為4小時。具體時間為2008年2月27日，12：0016：00

18、。試驗中獲取的原煤樣品、飛灰樣品、爐渣樣品由有資質的機構化驗，其結果用于電站鍋爐性能試驗規程GB 1018488的鍋爐低位熱效率計算。(5) 試驗時鍋爐燃用的煤質穩定，試驗期間鍋爐帶額定電負荷。(6) 鍋爐帶額定負荷，變工況后穩定運行1小時以上，才能進行下一工況試驗。(7) 熱效率性能試驗前，鍋爐運行持續時間已大于72小時，正式試驗前的12小時中，前9小時鍋爐負荷不低于試驗負荷的75，后3小時鍋爐已維持試驗負荷。(8) 試驗期間保持鍋爐各參數的穩定，參數穩定范圍為：蒸汽流量：額定負荷時相應蒸汽流量6；主汽壓力：額定蒸汽壓力2；主汽溫度：額定蒸汽溫度的105。(9) 在同一工況試驗測試期間，鍋爐

19、運行人員保持煤量、風量不變，維持過熱汽溫、過熱汽壓在規定范圍內，鍋爐不吹灰，不打焦，不排污。(10) 煙氣中水蒸汽比熱、飛灰比熱按各個工況的排煙溫度計算；沉降灰比熱按各個工況的空預器進口煙溫計算。(11) 灰平衡為飛灰份額90%，爐渣份額10%。同時因該鍋爐采用爐內噴鈣脫硫，增加了飛灰的份額，在計算q6和q4時候應予考慮。(12) 熱效率計算對基準溫度進行修正，將其換算到設計基準溫度20下的熱效率，若給水溫度偏離設計值小于10，可不進行修正；將熱效率修正到設計煤質，報告中的鍋爐熱效率除特別指出外，都是指對基準溫度及煤種修正過的熱效率。(13) 空氣預熱器的漏風率按GB10184-88附錄K的規

20、定進行計算。(14) 空氣預熱器進、出口氧量為各測點測量值的算術平均值。(15) 各煙道的排煙溫度為各測點測量值的算術平均值，最終排煙溫度為各煙道的排煙溫度的算術平均值。試驗結果與評價1.4 電站鍋爐煙氣分析記錄與評價(1)尾部煙道進口氧量測量空預器進口煙氣的O2等成分測量采用代表點方法，每15分鐘測量一次。該爐尾部煙道氧量實測值與DCS顯示值非常接近，認為該進口氧量符合要求。(2) 空預器出口煙氣成分測量空預器進口煙氣的O2等成分測量采用代表點方法，每15分鐘測量一次。該爐就地有氧量測點，但沒有顯示和接到控制室DCS系統顯示，經過調整，該鍋爐空預器出口氧量值可就地顯示，通過用煙氣分析儀與現場

21、煙道氧量測值比較，兩者數據非常接近，認為該進口氧量符合要求，試驗中取現場空預器出口氧量?？疹A(yù)器出口煙氣成分H2和CO等對化學不完全燃燒損失的計算非常重要，按代表點方法測量出口煙氣成分H2和CO，但因沒有CmHn傳感器，該值無法測得。(3) 空預器進出口煙氣溫度測量空預器進口煙氣溫度采用代表點方法。進口煙氣溫度測量一次儀表為K型熱電偶，二次儀表為IMP數據采集系統。每15分鐘測量一次。由于該值對本次熱效率計算無直接影響，取DCS表盤值。空預器出口煙氣溫度測量采用代表點方法。出口煙氣溫度測量一次儀表為熱電偶，二次儀表為IMP數據采集系統，每15分鐘測量一次。先通過測量與控制室DCS顯示值進行了比較

22、，發現略有誤差，測試中為求精確，采用就地實測值。試驗中空預器進出口煙氣溫度作為該鍋爐的排煙溫度。(4) 原煤取樣原煤取樣位置在每臺給煤機的落煤管上, 根據煤粉倉的儲量，提前取樣。試驗期間對所有投運磨煤機進行輪流取樣，每30分鐘取樣一次，然后混合縮分成一個樣品。由于該廠有按國標要求的取樣裝置，試驗中取廠家取樣裝置提供的原煤樣。(5)飛灰取樣熱效率驗收考核試驗飛灰取樣在空預器出口采用代表點方法，每點取樣時間為5分鐘，由此確定代表點。取樣儀器為飛灰等速取樣儀。由于該廠有按國標要求的取樣裝置，試驗中取廠家取樣裝置提供的灰樣。(6) 爐渣取樣和爐渣溫度測量考核試驗期間爐渣在撈渣機出口取樣，每30分鐘取樣

23、一次。然后混合縮分成一個樣品。并在爐膛底部出渣口用紅外高溫儀測得爐渣溫度。(7) 煤粉取樣在運行給粉機的出口粉管上取樣，每30分鐘取樣一次，然后混合縮分成一個樣品。由于該廠有按國標要求的取樣裝置，試驗中在廠家取樣裝置處取出煤粉樣。(8) 環境溫度、濕度及大氣壓測量在送風機入口（0m層）沒有受到鍋爐熱輻射影響的地方，用水銀溫度計測量環境溫度，大氣濕度計測量環境濕度，空盒氣壓表測量大氣壓力。每15分鐘記錄一次。(9) 爐膛燃燒區域火焰溫度測量爐膛燃燒區域火焰溫度測量通過爐膛四周的看火孔,用紅外高溫儀通過四周觀火孔測量，每15分中記錄一次。(10) 運行數據記錄由試驗人員抄表盤主要運行數據，每15分

24、鐘記錄一次，結果取各次記錄的算術平均值。1.5 試驗過程中遇到的問題與分析(1) 煙氣分析儀因缺少探頭，無法確定甲烷和氫氣的含量；(2) 煙氣分析儀測點太少，且較靠近爐壁；(3) 煙氣分析儀二氧化碳含量測出偏離較大；(4) 爐渣和飛灰的總量無法測得，計算中按經驗值得到。試驗結論該次試驗對1爐進行了效率測試，具體各損失情況如下。(1)在試驗工況下，鍋爐熱效率測試的結果為91.57%。與設計值91.08%相比，滿足并超過設計要求。(2)該爐排煙溫度134.3，與使用設計煤種時的設計值137.5比較，降低3.2，滿足并超過設計要求。(3)排煙熱損失6.17%；與使用設計煤種時的設計值6.73%相比要

25、小，滿足并超過設計要求。(4)化學不完全燃燒損失0.003%，較小，與設計值中該項損失為零，基本接近。(5)機械不完全燃燒損失為1.51%，與設計值1.5%相比，稍略增加。(6)散熱損失為0.74%，與設計值0.74%相比比較符合，滿足設計要求。(7)灰渣物理熱損失為0.0081%，可以忽略不計，遠小于設計值0.12%，滿足設計要求。由以上效率測試情況分析認為：(1) 該鍋爐運行經濟性較好，熱效率滿足并超過設計要求。（2） 排煙損失控制上，該爐因增強了爐膛及煙道的嚴密性，減少漏風，減少了排煙損失，達到較好的效果。（3） 機械不完全燃燒損失比設計值稍略增加，可能與爐內溫度略低和采用爐內噴鈣脫硫有

26、關。節能潛力分析與技改措施1.6 能耗指標分析(1)該爐額定蒸發量220 t/h ，測試期間平均蒸發量221.94 t/h，能長時間維持額定負荷運行；(2) 該爐鍋爐額定負荷下熱效率91.57%，優于設計值91.08%；(3) 測試4小時內耗電7182 KWh，相當8 KWh/t蒸汽。(4) 正常脫硫劑4t/h，測試時減為0.8t/h。1.7 影響能源消耗因素分析(1)鍋爐蒸發量鍋爐如果維持在額定負荷附近運行，熱效率較高。在試驗過程中，鍋爐的負荷在額定負荷附近，鍋爐效率測試結果也較理想。正常運行時，鍋爐盡量維持高負荷運行。（2）排煙溫度排煙熱損失是在鍋爐熱損失中份額最大，排煙溫度是影響鍋爐排煙

27、損失主要因素。排煙溫度高，熱損失大，鍋爐效率下降，能源消耗量增加。在本次試驗中排煙溫度134.31低于設計值135.7，煙氣熱損失也低于設計值。（3） 過量空氣系數對于一臺鍋爐和對應的煤種來說，都有一個最佳的過量空氣系數。過量空氣系數太小，不完全燃燒損失會增加；過量空氣系數太大，煙氣流量增加，煙氣熱損失增大。過量空氣系數是否合適，也是影響鍋爐效率進而影響能源消耗的重要因素，正常時鍋爐應選擇最佳空氣系數值運行。（4）燃煤的煤質特性燃煤的煤質特性對鍋爐安全和經濟運行非常重要，接近設計煤種則能源消耗量會降低。本次試驗中使用的混合煙煤基本上負荷設計煤種。（5）保溫層和嚴密性鍋爐爐膛和煙道的保溫層完好才能保證保溫效果，同樣應嚴防煙道產生過大的漏風。保溫效果下降會增加散熱損失，而煙道漏風加劇會增加排煙損失。（6）受熱面的清
