低壓吸運氣力輸送系統設計計算示例

1、精選優質文檔-傾情為你奉上5 低壓吸運氣力輸送系統設計計算示例（1）單管氣力輸送系統設計計算示例例7.3 如圖7.78所示，由壓榨車間將破碎餅粕送至浸出車間的氣力輸送系統。浸出車間日處理25 T/d，試對該系統進行設計計算。圖7.78 破碎餅粕氣力輸送系統計算示意圖（1）設計輸送量G計的確定 根據浸出車間要求處理餅25T/d，按24h計，則G=25/24=1000（kg/h）由公式7-25，得：G計=×G =1.1×1000=1100（kg/h）（2）輸送風速V的選擇 由表7.56，取V為21m/s。（3）輸送濃度的選擇 取=0.4。（4）輸送風量Qa的確定 由公式7-27

2、，得： （m3/h）（5）確定管徑D的確定 由公式7-28，得：（m）取200mm。則實際輸送濃度為：（6）壓力損失計算輸料輸送壓力損失H物空氣通過作業機的壓力損失H機 由表7.1，H機=0接料器壓力損失H接 采用誘導式接料器，由表7.57，阻力系數為0.7。由公式7-31，得： （mmH2O）加速物料壓力損失H加 查表7.60得，i谷粗=17mmH2O/t，由公式7-，H加= i谷粗G算=17×1.1=18.7 （mmH2O）摩擦壓力損失H摩 查表7.65，R=2.21mmH2O/m，K粗=0.669；由公式7-35，得：（mmH2O）彎頭壓力損失H彎 采用彎頭90°，曲

3、率半徑為6D，w為0.083，查表7.60，Kw=1.6，由公式7-45，得： （mmH2O）恢復壓力損失H復 查表7.61和表7.62，=0.35，=1.5，由公式7-47，得：H復=加=1.5×0.35×18.7=9.8 （mmH2O） 物料提升壓力損失H升 由公式7-48，得;H升=aS =1.2×0.39×4=1.9 （mmH2O） 卸料器壓力損失H卸 采用下旋55型離心卸料器，查表7.13，D取700mm，H卸=59 mmH2O輸送物料壓力損失H物 由公式7-30，得：H物=H機+H接+H加+H摩+ H彎+H復+H升+H卸 =0+18.9+18

4、.7+236+3.6+9.8+1.9+59=346（mmH2O）空氣在輔助系統的壓損，空氣通過匯集管、連接風管和除塵器等三部分的壓損組成。 其中H匯+H管可按純空氣的風網計算阻力，也可近似取為30-60 mmH2O。取45 mmH2O。H除為除塵器阻力。查表7.23，采用MC24-120袋式除塵器，H除=120 mmH2O。由公式7-50，得： H輔=H匯+H管+H除 =45+120=165 （mmH2O）由公式7-29，總壓力損失為：H= H物+H輔=346+165=511（mmH2O）（7）選用風機 由公式7-51和7-52，得： （mmH2O） （m3/h）根據圖7.51查6-23離心通

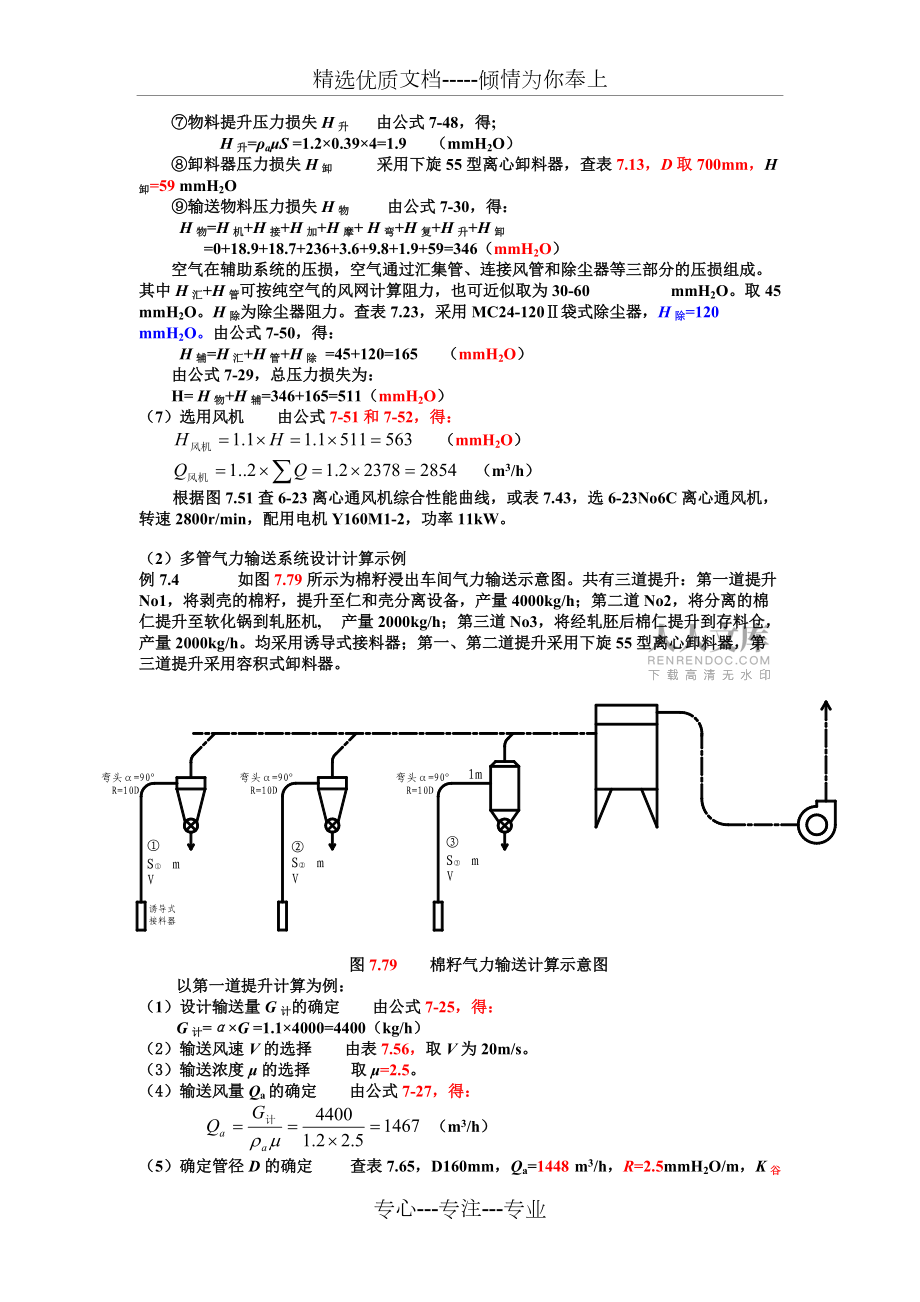

5、風機綜合性能曲線，或表7.43，選6-23No6C離心通風機，轉速2800r/min，配用電機Y160M1-2，功率11kW。（2）多管氣力輸送系統設計計算示例例7.4 如圖7.79所示為棉籽浸出車間氣力輸送示意圖。共有三道提升：第一道提升No1，將剝殼的棉籽，提升至仁和殼分離設備，產量4000kg/h；第二道No2，將分離的棉仁提升至軟化鍋到軋胚機, 產量2000kg/h；第三道No3，將經軋胚后棉仁提升到存料倉，產量2000kg/h。均采用誘導式接料器；第一、第二道提升采用下旋55型離心卸料器，第三道提升采用容積式卸料器。圖7.79 棉籽氣力輸送計算示意圖以第一道提升計算為例：（1）設計輸

6、送量G計的確定 由公式7-25，得：G計=×G =1.1×4000=4400（kg/h）（2）輸送風速V的選擇 由表7.56，取V為20m/s。（3）輸送濃度的選擇 取=2.5。（4）輸送風量Qa的確定 由公式7-27，得： （m3/h）（5）確定管徑D的確定 查表7.65，D160mm，Qa=1448 m3/h，R=2.5mmH2O/m，K谷=0.868，i谷粗=26mmH2O/t。則實際輸送濃度為： （6）壓力損失計算輸料輸送壓力損失H物空氣通過作業機的壓力損失H機 由表7.1，H機=0接料器壓力損失H接 采用誘導式接料器，由表7.57，阻力系數為0.7。由公式7-31

7、，得： （mmH2O）加速物料壓力損失H加 由公式7-32，H加= i谷粗G算=26×4.4=114.4 （mmH2O）摩擦壓力損失H摩 由公式7-35，得：H摩=RL（1+Km）=2.5×5.9（1+0.868×2.53）=47.1（mmH2O）彎頭壓力損失H彎 采用彎頭90°,曲率半徑為10D，查表7.10，w為0.083，查表7.60，Kw=1.6，由公式7-45，得： （mmH2O）恢復壓力損失H復 查表7.61和表7.62，=0.35，=1.5，由公式7-42，得：H復=0 （mmH2O） 物料提升壓力損失H升 由公式7-48，得;H升=aS

8、=1.2×2.53×5.4=16.4 （mmH2O） 卸料器壓力損失H卸 采用下旋55型離心卸料器，查表7.13，D取500mm，H卸=89mmH2O輸送物料壓力損失H物 由公式7-49，得H物=H機+H接+H加+H摩+ H彎+H復+H升+H卸 =0+17.8+114.4+47.1+10.2+0+16.4+42=247.9（mmH2O）No2和No3提升管計算方法相同。將以上計算填入表7. 64中?？諝庠谳o助系統的壓損，空氣通過匯集管、連接風管和除塵器等三部分的壓損組成。 其中H匯+H管可按純空氣的風網計算阻力，也可近似取為30-60 mmH2O。取60 mmH2O。H除為

9、除塵器阻力。查表7.23，采用MC24-120袋式除塵器，H除=120 mmH2O。由公式7-50，得： H輔=H匯+H管+H除 =60+120=180 （mmH2O）由公式7-29，總壓力損失為：H總= H物+H輔=296+180=476（mmH2O）（7）選用風機 由公式7-51和7-52，得： （mmH2O）3888（m3/h）查6-23離心通風機綜合性能曲線圖7.51或表7.43，選6-23No7C離心通風機，轉速2400r/min，配用電機Y160M1-2，功率11kW。專心-專注-專業表7.64 風動運送管道計算表輸料管Gkg/hG算kg/hDmmVm/sQm3/hH動mmH2ORmmH2O/mS/LmKimmH2O/tH接mmH2OH加mmH2OH摩mmH2OH彎mmH2OH復mmH2OH升mmH2OH卸mmH2OH物mmH2O1234567891011121314151617181920212223No140001.144001602014482.5324.422.505.4/5.90.868260017.8114.447.110.2016.489294.9No220001.152300120228962.1429.624.246.3/6.70.315500020.7311547.6
