示波器掃描與觸發方式的選擇

1、第23卷 第3期 大 學 物 理 實 驗2010年6月PH Y SICA L EXPERIM ENT OF CO LL EG EJun.2010收稿日期:2010 02 26文章編號:1007 2934(201003 0020 03示波器掃描與觸發方式的選擇王全宇(蘭州交通大學,甘肅蘭州730000摘 要:正確選擇示波器的掃描和觸發方式,是進行電子測試和獲得正確數據的前提,也是示波器應用的難點。示波器常用連續和觸發兩種掃描方式,通過對其原理的介紹和對脈沖信號測試的對比分析,揭示兩種方式不同的測試特征。觸發掃描有常態、自動和單次三種觸發方式,通過對其工作機制的探討,結合實際應用的經驗,得出基于不

2、同測試信號和測試目的的觸發方式選擇方法,以解決示波器應用和教學中的難點問題。關鍵詞:示波器;掃描;觸發中圖分類號:T M 935.3 文獻標識碼:A示波器是最重要、最常用的基礎電子測試儀器,其最主要的功能是精確復現電壓波形的時間函數,解決復雜信號的 信號存在 和 定量分析 兩個方面的問題。在示波器的使用過程中,掃描和觸發方式的正確選擇,是進行電子測試和獲得正確數據的前提。在示波器的教學過程中,掃描和觸發方式的選擇,也是學生理解和應用的難點。本文通過對示波器掃描和觸發原理的分析,不同方式在測試中的對比,探討掃描和觸發方式的選擇,以解決教學和使用中普遍存在的問題1,2。1 連續掃描與觸發掃描1.1

3、 掃描方式及其選擇示波器的掃描系統也稱時基電路,用來產生一個隨時間作線性變化的鋸齒波掃描電壓。掃描就是對被測信號進行高速跟蹤,被測信號頻率不同,掃描要達到相應的速度才能跟蹤得上,而且要與被測信號同步。掃描信號的一個周期對應了屏幕光斑從左到右的一次運動,為了使屏幕上的信號波形清晰穩定,需保證每次掃描的起始時間是合適的,控制產生時間基線的各種方式稱為掃描方式3。掃描方式通常分連續掃描和觸發掃描。連續掃描方式,即自激掃描,無論有無被測信號輸入,掃描總是連續進行。若想在屏幕上得到穩定的波形,必須保持掃描頻率與被測信號頻率維持整數倍的關系。觸發掃描方式,也稱等待掃描,由被測信號激發掃描發生器產生間斷的掃

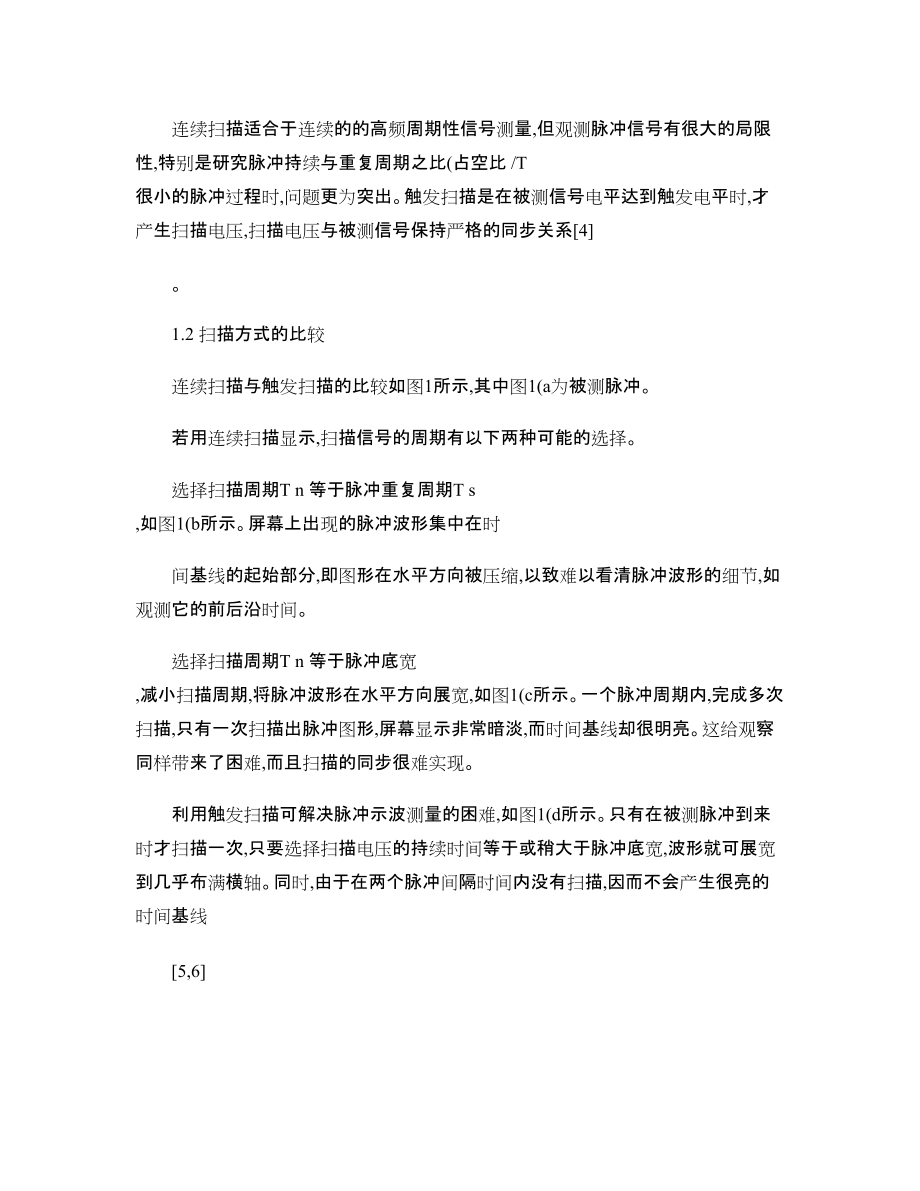

4、描信號,每次掃描均由被測信號觸發啟動。當信號到來時,示波器進行一次掃描。沒有信號時,掃描也就停止,等待下一次信號的到來。連續掃描的掃描電壓為周期性鋸齒波電壓,即使沒有外加信號,在熒光屏上也能顯示一條時基線。觸發掃描只有在外加觸發信號的作用下,熒光屏上才有時基線;無觸發信號,熒光屏只顯示一光點,防止了熒光物質的燒損,避免或延長了黑屏故障的出現。連續掃描適合于連續的的高頻周期性信號測量,但觀測脈沖信號有很大的局限性,特別是研究脈沖持續與重復周期之比(占空比 /T 很小的脈沖過程時,問題更為突出。觸發掃描是在被測信號電平達到觸發電平時,才產生掃描電壓,掃描電壓與被測信號保持嚴格的同步關系4。1.2

5、掃描方式的比較連續掃描與觸發掃描的比較如圖1所示,其中圖1(a為被測脈沖。若用連續掃描顯示,掃描信號的周期有以下兩種可能的選擇。選擇掃描周期T n 等于脈沖重復周期T s ,如圖1(b所示。屏幕上出現的脈沖波形集中在時間基線的起始部分,即圖形在水平方向被壓縮,以致難以看清脈沖波形的細節,如觀測它的前后沿時間。選擇掃描周期T n 等于脈沖底寬 ,減小掃描周期,將脈沖波形在水平方向展寬,如圖1(c所示。一個脈沖周期內,完成多次掃描,只有一次掃描出脈沖圖形,屏幕顯示非常暗淡,而時間基線卻很明亮。這給觀察同樣帶來了困難,而且掃描的同步很難實現。利用觸發掃描可解決脈沖示波測量的困難,如圖1(d所示。只有

6、在被測脈沖到來時才掃描一次,只要選擇掃描電壓的持續時間等于或稍大于脈沖底寬,波形就可展寬到幾乎布滿橫軸。同時,由于在兩個脈沖間隔時間內沒有掃描,因而不會產生很亮的時間基線5,6 。圖1連續掃描和觸發掃描的比較2 觸發方式2.1 觸發方式觸發掃描有常態、自動和單次三種觸發方式可供選擇,以適應不同的被測信號與測試目的。常態觸發方式,采用來自Y 軸或外接觸發源的輸入信號進行觸發掃描,是常用的觸發掃描方式。只有觸發信號作用后掃描電路才工作,無觸發信號輸入時,掃描處于準備狀態,對于模擬示波器而言,屏幕上無光跡顯示;對于數字示波器而言,波形不會更新。自動觸發方式,是在自動電路(單穩態電路作用下,實現觸發掃

7、描和連續掃描的自動轉換。無信號輸入時,掃描系統仍然工作,屏幕上顯示出掃描基線。一旦有信號輸入時,電路自動轉換到觸發掃描狀態。常態觸發方式由被測信號產生觸發脈沖,通過對被測信號的整形處理獲得同步性能很好的觸發信號,從而得到穩定的顯示。但是一旦觸發信號消失或幅度過小,掃描就停止,屏幕上沒有任何光跡。而連續掃描可保證任何條件下都可得到一定的顯示輸出,但無法保證同步。自動觸發方式解決上面兩種方式的缺陷,能夠從被測信號中獲得合適的觸發信號時,系統采用觸發掃描方式;如果在規定時間內找不到觸發信號,則強制進入連續觸發狀態。單次觸發方式,是通過手動按鈕控制,實現只進行一次掃描的觸發方式。這種方式下,按單次按鈕

8、使掃描電路復位,做好準備,觸發信號到來后產生一次掃描,掃描結束后,電路進入休止?fàn)顟B(tài),即使再有滿足觸發條件的信號出現也不再進行掃描7。2.2 觸發方式的選擇在實際使用中,觸發方式的選擇常常是根據被測信號特性和要觀測的內容作出的,其間并沒有什么固定的規則,而往往是一個交互的過程,即通過選擇不同的觸發方式了解信號的特性,又根據信號的特性和想要觀測的內容選擇有效的觸發方式。在這個過程中最重要的是要理解不同觸發方式的工作機制,了解被觀測信號的特點以及明確所要觀測的內容。一般來說,在對信號的特點不是很了解的時候,應該選擇自動方式,因為這時示波器會掃描,至少能在屏幕上看到掃描線,不會什么都沒有。有掃描線后可

9、以通過調節垂直增益、垂直位置、時基速率等參數捕捉波形,然后通過選擇觸發源、觸發邊沿、觸發電平等穩定波形。對于模擬示波器來說,只要信號是周期性的,其頻率在示波器觀測范圍內并且不太復雜的話,通過這樣的步驟一般能達到對信號的大體了解,然后根據需要可作進一步的觀測。在被測信號是一些比較簡單的周期性信號的情況下,將觸發方式在自動與常態之間切換,屏幕波形不會發生什么變化。常態方式的作用在于觀測波形的細節,特別是對于比較復雜的信號,例如視頻同步信號。因為為了觀測細節,必須將時基掃描速率調高,以便于波形展開,這就使得被測信號的頻率相對于示波器掃描速率而言變低。在這種情形下,如果選擇自動方式,在一個被測信號周期

10、內,就會進行多次掃描,從而造成顯示波形的混21示波器掃描與觸發方式的選擇疊,不能清晰地顯示想要觀測的波形細節。單次觸發方式一般用來去觀察非重復信號或單次瞬變信號。對于普通模擬示波器而言,在這種方式下什么也看不到,因為波形一閃而過,示波器不能將其保留。因此只有與照相機配合將一閃而過的波形拍下來。對于數字存儲示波器而言,單次觸發方式能夠表現出很強的優勢,可以捕捉單次出現或多次出現但不太具有周期性的信號。雖然使用正常方式也能夠捕捉單次的信號,但如果信號是多次而非單次時,后面出現的信號所觸發的掃描就會將前面捕獲的結果抹去,反而得不到穩定的波形。也就是說,單次觸發方式具有從多次出現的信號中挑選一個的能力

11、1,6,7。參考文獻:1 鄧斌.電子測量儀器M.北京:國防工業出版社,2008:67 92.2 張大彪.電子測量技術與儀器M.北京:電子工業出版社,2008:50 68.3 楊吉祥,高禮忠,詹宏英,等.電子測量技術基礎M.南京:東南大學出版社,2005:147 158.4 王紫婷,喬愛工.現代電子測量M.北京:中國鐵道出版社,2008:97 100.5 陳尚松,郭慶,雷加.電子測量與儀器M.(第2版.北京:電子工業出版社,2009:226 251.6 張大彪,王薇.電子測量儀器M.北京:清華大學出版社,2007:64 67.7 秦云.電子測量技術M.西安:西安電子科技大學出版社,2008:61

12、 165.Selection of the Scanning and Trigger Mode of O scilloscopeWA NG Quan yu(L anzhou Jiaoto ng U niver sity,Gansu,Lanzho u730000Abstract:T o choose the scanning and trigg er mo de o f oscilloscope,is the prem ise to test an electr onic signal and obtain the co rrect data,is also its application di

13、fficulty.T here are tw o kinds of scanning mode:continuous scanning and trig ger scanning.By introducing the principle of the tw o modes and analyzing the ex ample of pulse sig nal testing using the different modes com parativ ely,reveals the dif ferent testing char acteristics.T her e are three mo des for trigger scanning:Nor m,A uto and Sing le.By discussing their o perating pr inciple,co mbining w ith pr actical application exper iences,it concludes how to cho ice the cor rect trig ger m odes based on different tes
