基礎底板施工方案(嘉園)

1、一、 工程概況本工程為嘉園小區40、41塔樓，地上二十四層為住宅，地下一層為物業辦公設備用房及自行車庫，地下二層為人防層，總建筑面積40500.13m2，現現澆剪力墻結構，基礎采用筏式基礎，底板900，基礎底板標高-7.62m。±0.000相當于絕對標高41.80m，室內外高差1.20m。二、主要施工措施：1、圍護墻施工：根據設計要求，底板與地下室的外邊口齊，底板模板采用磚砌240墻，在澆筑墊層時，考慮外邊墊層線，砌磚時應在距外軸140砌墻，砌墻時必須拉線靠垂直，砌筑高度同底板砼（900）高，圍護墻抹灰采用1：2.5水泥砂漿抹灰，墻與底板轉角抹成半徑5CM小圓角。墻轉角處及墻上口不小

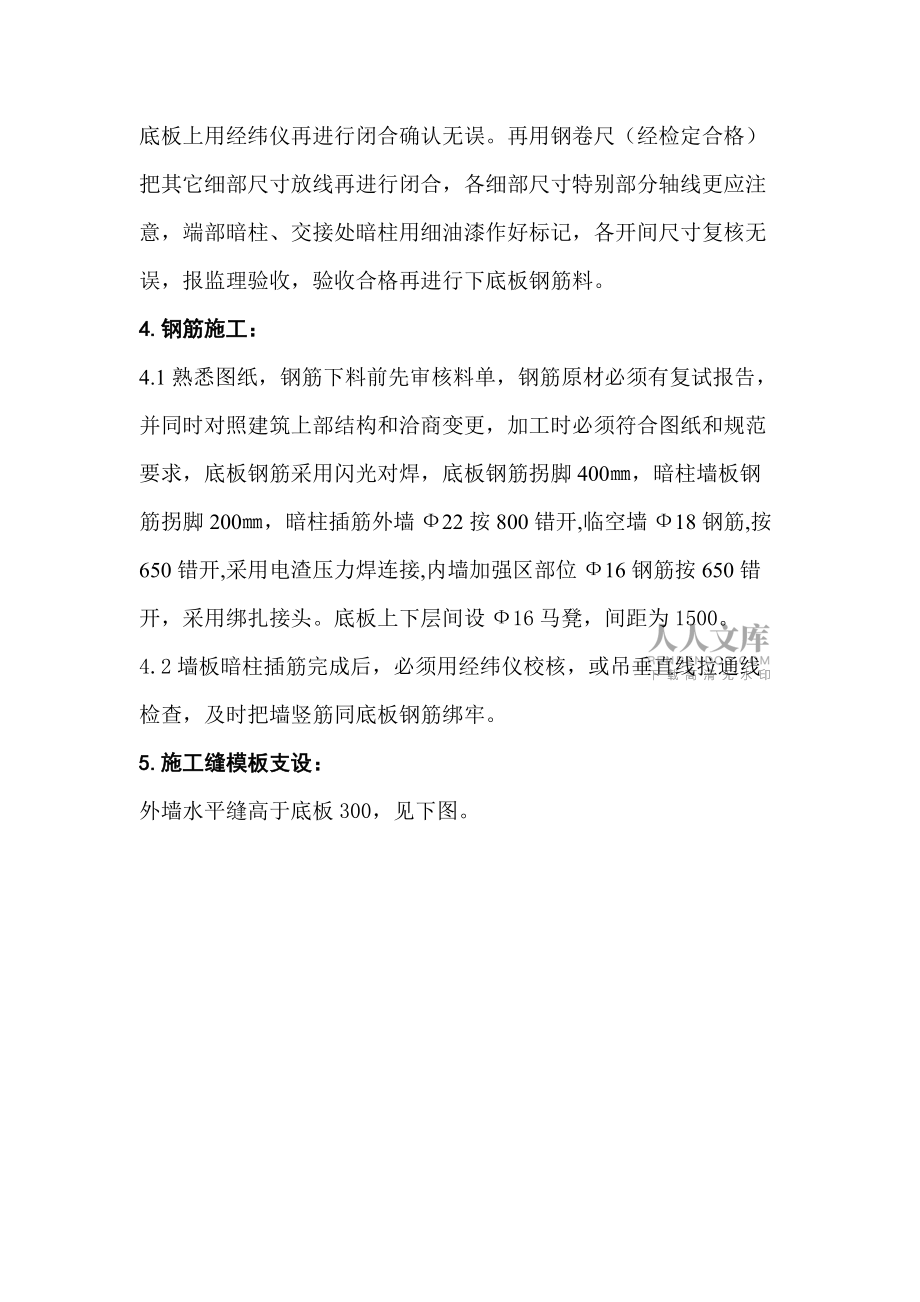

2、于2cm小圓角，墊層找平層隨墊層澆筑時撒1：1干水泥砂漿抹面壓光壓實。2.防水層施工：防水層采用二層SBS（11）型改性瀝青卷材防水，卷材施工前控制基層平整、不起砂和干燥程度。卷材采用熱熔法進行卷材的鋪貼，卷材接縫留在平面上，距立面不小于600處，兩幅卷材搭接長短邊不小于100，立面墻防水卷材比圍護墻高出200搭接，兩層錯槎具體見防水技術交底施工，必須做好成品保護工作。3.基礎放線：用經緯儀把縱橫主軸線以“井”字形式投測到基礎底板上，在底板上用經緯儀再進行閉合確認無誤。再用鋼卷尺（經檢定合格）把其它細部尺寸放線再進行閉合，各細部尺寸特別部分軸線更應注意，端部暗柱、交接處暗柱用細油漆作好標記，各

3、開間尺寸復核無誤，報監理驗收，驗收合格再進行下底板鋼筋料。4.鋼筋施工：4.1熟悉圖紙，鋼筋下料前先審核料單，鋼筋原材必須有復試報告，并同時對照建筑上部結構和洽商變更，加工時必須符合圖紙和規范要求，底板鋼筋采用閃光對焊，底板鋼筋拐腳400，暗柱墻板鋼筋拐腳200，暗柱插筋外墻22按800錯開,臨空墻18鋼筋,按650錯開,采用電渣壓力焊連接,內墻加強區部位16鋼筋按650錯開，采用綁扎接頭。底板上下層間設16馬凳，間距為1500。4.2墻板暗柱插筋完成后，必須用經緯儀校核，或吊垂直線拉通線檢查，及時把墻豎筋同底板鋼筋綁牢。5.施工縫模板支設：外墻水平縫高于底板300，見下圖。外墻水平縫采用竹膠

4、板和木方制作定型模板，模板安裝F腳內，上口用鋼管扣件夾緊，通長拉線校正，集水坑采用竹膠板和木方制作定型上大下小模板。人防通道及地下車庫接口變形縫支模，應注意橡膠止水帶要夾在底板上平面向下300mm處，墻板變形縫橡膠止水帶居墻中設置。6、砼施工：6.1 基礎底板砼強度等級C30，抗?jié)B等級S8，采用商品砼，每棟總量936m3，采用多條鋼管搭設滑槽，40樓南、北、西三面，41樓南、北、東三面進行搭設，從北側向南側推進?；A(chǔ)底板900mm，砼強度等級較高，水化熱較高，施工時外界氣溫較高，為了控制砼內外溫差不超過25，采取相應措施：6.2 與攪拌站協商提前做好試配，合理選擇砼的配合比，盡量選用水化熱低和

5、安定性好的水泥，縮短運輸時間，做到攪拌到位，砼澆搗不超過2小時，超過禁止使用?；A(chǔ)底板采用分層推進，分層澆筑厚度450，第二層砼在第一層初凝之前澆筑，采取二次振搗法，在振搗時插入下層中50mm，消除兩層之間接縫。6.3 振搗砼，不宜靠近模板振搗，且應盡量避免碰撞鋼筋、電管止水帶等，要快插慢拔。振搗點的間距為450mm，梅花形布置，振至表面不大溢浮氣泡。防止漏振，底板澆完一段后，外墻水平縫采用人工用鐵鍬抄，導墻砼應振實，防止砼從導墻模板下口流出。6.4基礎底板砼一次澆筑，不設施工縫，砼振搗完畢，及時安排人員找平，搓毛最后一次必須半小時完成，集中人員搓毛，搓完一段采用塑料布覆蓋一段，防止砼表面龜裂

6、，必須設專人澆水，澆水次數保證砼有足夠的濕潤狀態，砼未達到1.2MPA以前不得在其上踩踏和進行上部施工，抗?jié)B養護時間不少于14天。6.5 澆筑過程中應隨時檢查砼坍落度，并做好記錄，每澆筑100m3取兩組試塊，一組標養，一組同條件養護，本工程每棟底板砼量為936m3，計20組，抗?jié)B試塊每澆500m3砼做兩組抗?jié)B試塊，一組同條件養護，一組標養，本工程每棟需做2組抗?jié)B試塊。7、應注意質量問題：7.1基礎底板鋼筋搭接按50錯開，底板鋼筋接頭位置上鐵在支座，下鐵在跨中。7.2門洞處地梁箍筋箍腳必須相互錯開，地梁底部墊塊加密，鋼筋網片綁扎時應每扣都要綁扎，不允許漏扣或缺扣。7.3外墻豎筋從暗柱邊5cm開始

7、，水平筋起步3cm，暗柱、墻板豎筋澆砼時，都必須設點焊限位鋼筋，防止鋼筋位移，鋼筋綁扎間距按技術交底要求。7.4鋼筋采用搭接，除按規定綁扎外，每段不少于三道綁扎絲，各節點暗柱位置正確，切勿遺漏。7.5底板抗?jié)B砼，必須設專人控制攪拌至澆灌的時間，底板砼分層澆筑，防止砼表面龜裂，設專人養護。7.6嚴格控制砼強度未達到1.2MPa以前不得在其上踩踏和進行下道工序施工。7.7底板施工遇雷雨天氣，必須執行雨季施工方案。8、安全文明施工：8.1高處作業和低處交叉作業必須避開，做好基礎臨邊防護，搭設滑槽架子要穩固結實。8.2各班組針對各施工部位做好書面安全交底，特殊工種必須持證上崗，基礎采用大模板施工，塔司和信號工必
