非織造-5濕法成網

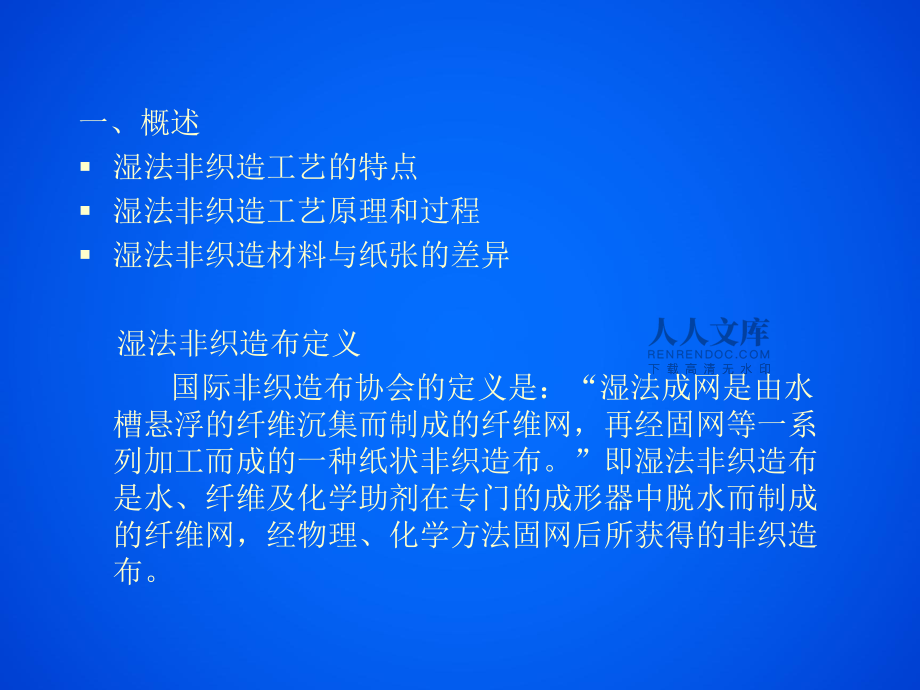

1、非織造成網5 濕法成網 一、概述 濕法非織造工藝的特點 濕法非織造工藝原理和過程 濕法非織造材料與紙張的差異 濕法非織造布定義 國際非織造布協會的定義是：“濕法成網是由水槽懸浮的纖維沉集而制成的纖維網，再經固網等一系列加工而成的一種紙狀非織造布。”即濕法非織造布是水、纖維及化學助劑在專門的成形器中脫水而制成的纖維網，經物理、化學方法固網后所獲得的非織造布。濕法非織造材料與紙張的差異 材料對比項目濕法非織造材料紙 張纖維原料830mm14mm加 固粘合劑自身氫鍵性 能密度小，柔軟，有一定濕強手感硬，耐水性差濕法非織造布工藝的特點 生產速度高，可達到400m/min 適合長度20mm以下短纖維成網

2、 不同品質纖維相混幾乎無限制 纖網中纖維雜亂排列，濕法非織造材料幾乎各向同性 產品蓬松性、纖網均勻性較好 生產成本較低 濕法非織造材料品種變換可能性小 用水量大濕法非織造工藝原理和過程 濕法成網工藝原理 以水為介質，造紙技術為基礎，將纖維鋪制成纖網。 工藝流程 纖維原料懸浮漿制備 濕法成網 加固 后處理懸浮槳的組成成分： 纖維+分散劑+粘合劑(或粘和纖維)+濕增強劑制漿的目的 疏解作用：使纖維分散成單纖維； 水化作用：使纖維吸水后潤脹，使?jié){粕形成膠體狀； 帚化作用：使纖維表面起毛，增加比表面，有利于纖維 間的纏結； 混合作用：使不同纖維和粘合劑、化學助劑充分混合。二、纖維準備與制漿 纖維準備工

3、序的主要任務： 將置于水中的纖維原料開松成單纖維狀態，同時使不同纖維原料充分混和，制成纖維懸浮漿，然后在不產生纖維團塊的條件下，將懸浮漿送至濕法成網機構。 非連續式制漿 連續式制漿非連續式纖維制漿生產線非連續式纖維制漿生產線非連續式制漿流程 纖維素漿粕板送入料桶1溶解，再送入桶2，經送漿泵3送入粉碎機4，然后經貯料桶5送入混料桶6。如果采用切斷的短纖維，可直接送入混料桶6進行分散和混和?；炝贤?中的懸浮漿經過必要的混和、反應后，批量送入貯料桶7，由此可連續地輸送至成網機構。 桶2、5、6、7中部均裝有旋翼式攪拌器，旋翼轉動并配合形狀特殊的漿桶，可使桶中產生具有強烈混和作用的液體流動。料桶1底部

4、裝有高速回轉的轉子，可通過強烈的水流將漿粕板打爛。 助劑和粘合劑可直接加入到混料桶6中，混料桶6中懸浮漿的纖維濃度為0.51.5%。非連續式制漿流程1234567至成網機連續式纖維制漿生產線連續式制漿流程 纖維原料連續地喂入料斗1，經輸送簾2送入混料桶3，水也連續地加入到混料桶中。泵4將懸浮漿送入混料桶5、6，不斷地進行均勻攪拌，最后由泵7將懸浮漿送至成網機構。 特點是產量高，稀釋比大，所需料桶體積小，節省能源，可適應較長的纖維，但不適應在制漿中易扭結、易結團塊的纖維。連續式制漿流程至成網機123水4567三、濕法成網機三、濕法成網機 濕法成形是濕法非織造工藝的關鍵工序，與干法成網不同的是，纖

5、維是由水流分布到成網簾上。由于制漿工序的末端貯料桶中的纖維濃度一般為成網時懸浮濃度的510倍，因而在成網前纖維懸浮漿還需要進一步的稀釋。常用成網方式有兩種： 斜網式濕法成網機 圓網式濕法成網機(一一)斜網式濕法成網機斜網式濕法成網機 纖維懸浮漿從混料桶1靠重力流入攪拌桶2，攪拌后再經計量泵3導入一循環輸送通道，該通道內水流靠軸流泵4驅動。纖維懸浮漿進入成網料桶5時靠A、B、C、D四點沖擊轉向后流至成網簾6，水透過簾子的網眼進入集水箱7，再流入水箱8中，經處理后循環使用。 成網均勻性與纖維在懸浮漿中的均勻分布有很大關系。集水箱較淺時，只適合于窄幅成網。 加深集水箱，配備控制水流方向的裝置，可改善

6、成網均勻性。采用封閉的循環水路，可減少用水量，降低能源消耗。1-混料桶 2-攪拌桶 3-計量泵 4-軸流泵5-成網機料桶 6-基布 7-集水箱 8-凈水箱斜網式濕法成網機2134ABCD5678斜網式濕法成形的研究表明：o 成網簾傾斜可保證脫水區與抽吸區分開，傾斜角度以1015為佳，對于迅速脫水的纖維(如玻璃纖維)，傾斜角度可增大，同時縮短了機器長度。o 成網料桶中懸浮漿壓力過高會造成密封困難。o 迅速脫水的纖維應盡可能快地鋪至成網簾上。o 難以脫水的纖維應有較長的成網區。o 調節懸浮漿輸送速度，可控制成網后纖網內纖維的排列方向，成網簾運動速度與懸浮漿輸送速度一直時，成網后纖網內纖維呈雜亂排列

7、。如差異很大，則纖維呈一定的縱向排列。(二)圓網式濕法成網機 原理與斜網式濕法成網一樣，但成網簾換為圓網形式。 纖維懸浮漿由管道1經分散輥2輸入成網區3，可調節擋板4可控制成網區空間的大小，5為圓網滾筒。纖維懸浮漿經抽吸箱6的作用使纖維凝聚在圓網表面，水被吸入抽吸箱6，并進入濾水盤7。圓網上部的回轉滾筒8中有一固定的吸管，使纖網離開圓網，并轉移到濕網導帶9上。溢流螺栓10可調節成網區中的懸浮漿高度。 園網濕法成形中，金屬網簾在滾筒表面和滾筒一起轉動，可以加大真空抽吸力，因此可生產較厚、密度較大的非織造布。1-送漿管道 2-分散輥 3-成網區 4-可調節板 5-成網簾 6-抽吸管 7-慮水盤 8-回轉滾筒 9-導網簾 10-溢流調節閥圓網式濕法成網機123457689101-纖維懸浮漿液 2-成網區 3-紗線 4-成網簾(三)復合式濕法成形 加入紗線的雙層斜網式濕法成網機德國teabag濕法
