第一節 內燃機1課件

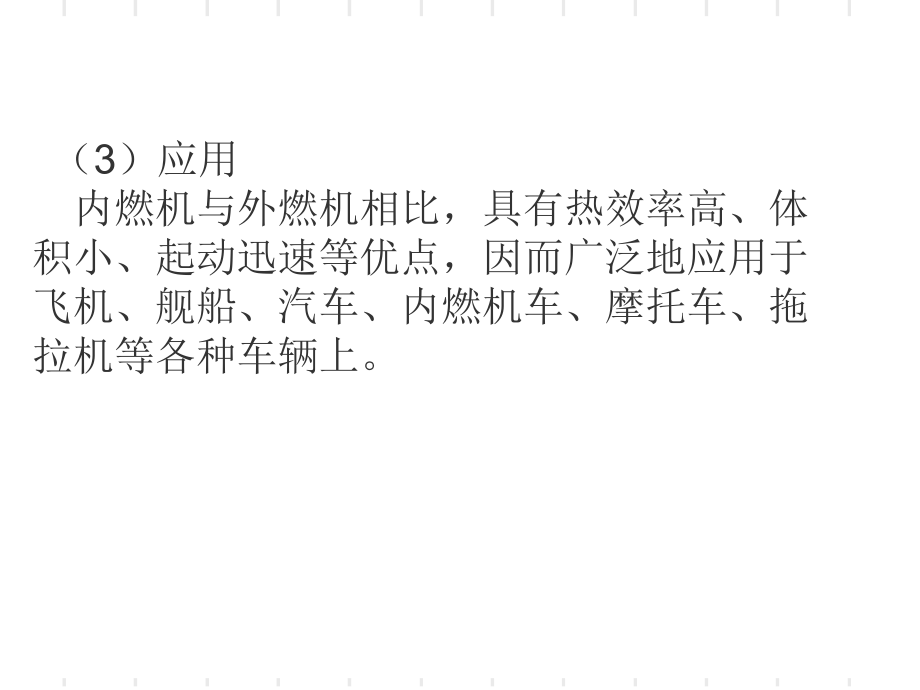

1、 學習情境學習情境4 4：設備應用：設備應用 主講：鐘綿章主講：鐘綿章內燃機(1) 一、概述 （1）定義 熱機是將燃料燃燒所釋放的熱能轉變?yōu)闄C(jī)械功的熱力發動機。 （2）分類 熱機分為內燃機和外燃機。 燃料燃燒后的能量直接推動機械裝置做功的熱機稱為內燃機。燃料先對某中間物質加熱，利用中間物質產生的氣體推動機械裝置做功的熱機稱為外燃機。內燃機可分為活塞式內燃機和燃?xì)廨啓C(jī)?；钊絻?nèi)燃機又可分為往復活塞式和旋轉活塞式兩種。 人們往往把往復活塞式內燃機簡稱為內燃機。 （3）應用 內燃機與外燃機相比，具有熱效率高、體積小、起動迅速等優點，因而廣泛地應用于飛機、艦船、汽車、內燃機車、摩托車、拖拉機等各種車輛

2、上。 （一）內燃機分類1、按照所使用燃料分類：可分為柴油機、汽油機、煤氣機、酒精發動機、天燃?xì)獍l(fā)動機等。2、按照工作循環沖程數分類：可分為四沖程、二沖程內燃機。3、按照汽缸數和排列方式分類：可分為單缸和多缸內燃機；多缸內燃機汽缸排列方式有直立式、臥式、V型、X型、星型和對動活塞式等。4、按照進氣方式分類：可分為非增壓和增壓內燃機。5、按照冷卻方式分類：可分為水冷、風冷內燃機。6、按照著火方式分類：可分為點燃式內燃機（汽油機）和壓燃式內燃機（柴油機）。 （二）內燃機基本名詞術語1.工作循環：進氣、壓縮、燃燒膨脹、排氣。這一系列連續的過程稱為內燃機的工作循環。2.上、下止點：活塞在汽缸內做往復運動

3、時的兩個極端位置稱為止點。活塞離曲軸旋轉中心最遠的位置稱為上止點，離曲軸旋轉中心最近的位置稱為下止點。3.活塞行程：上、下止點之間的距離。 S=2rr曲軸半徑4.汽缸工作容積（氣缸排量）：活塞從上止點移動到下止點所走過的汽缸容積，用Vh表示 5.汽缸總?cè)莘e：（1）燃燒室容積：活塞位于上止點時，活塞頂部與汽缸蓋之間的容積，用 VC 表示。（2）汽缸總?cè)莘e：活塞位于下止點時，活塞頂部與汽缸蓋、汽缸套內表面形成的容積，用 Va 表示。（3）汽缸總?cè)莘e = 汽缸工作容積 + 燃燒室容積 。即：Va =Vh+ VC 多缸內燃機各汽缸工作容積的總和稱為內燃機工作容積或內燃機的排量。 6.壓縮比：汽缸總?cè)莘e

4、Va與燃燒室容積VC之比，表示氣體在汽缸內被壓縮的程度。 7.工況：是內燃機在某一時刻的工作狀況，一般用功率和曲軸轉速表示，也可以用負荷與轉速表示。 1 1、型型號號表表示示方方法法（三）內燃機型號（三）內燃機型號 2 2、型號含義、型號含義 內燃機型號由阿拉伯?dāng)?shù)字、漢語拼音和根據汽缸內燃機型號由阿拉伯?dāng)?shù)字、漢語拼音和根據汽缸布置所規定的象形字符組成。布置所規定的象形字符組成。 （1 1）首部：產品特征代號，由制造廠自選相應字）首部：產品特征代號，由制造廠自選相應字母表示，每種符號一般用一個或兩個字母表示。母表示，每種符號一般用一個或兩個字母表示。 （2 2）中部：由缸數符號、汽缸布置形式、沖

5、程符）中部：由缸數符號、汽缸布置形式、沖程符號和缸徑符號組成。多缸直列及單缸一般不表示符號和缸徑符號組成。多缸直列及單缸一般不表示符號。號。 （3 3）后部：結構特征符號及用途特征符號。）后部：結構特征符號及用途特征符號。 （4 4）尾部：區分符號。）尾部：區分符號。 3 3、示例、示例 二、內燃機基本工作過程（一）四沖程內燃機工作過程 四沖程內燃機每個工作循環由進氣、壓縮、進氣、壓縮、做功和排氣做功和排氣四個沖程組成。 1.1.進氣沖程。進氣沖程。工作時進氣門打開，排氣門關閉，活塞由上止點運動到下止點，曲軸旋轉180，新鮮氣體吸入氣缸。 2.2.壓縮沖程。壓縮沖程。在進氣終了，內燃機的進、排

6、氣門均關閉，氣缸形成封閉系統，活塞開始向上運動，活塞由下止點運動到上止點，曲軸旋轉180，將氣缸內的氣體壓縮，壓力和溫度均有很大提高。 3.3.做功沖程。做功沖程。內燃機燃料燃燒，使缸內氣體壓力和溫度急劇升高。氣缸內高溫高壓氣體膨脹做功，推動活塞由上止點運動到下止點，曲軸旋轉180。膨脹功經連桿由曲軸輸出，從而把熱能變?yōu)闄C(jī)械能。4.4.排氣沖程。排氣沖程。為了使能量轉換過程連續地進行下去，缸內氣體在膨脹做功以后，排氣門打開活塞由下向上運動到上止點，將廢氣從排氣門排出。當活塞再次由上向下運動時，又開始了下一個工作循環。 四沖程內燃機在一個工作循環的四個行程中，四沖程內燃機在一個工作循環的四個行程

7、中，只有一個行程是做功的，其余三個行程是做功只有一個行程是做功的，其余三個行程是做功的準備行程。的準備行程。因此單缸內燃機曲軸每轉兩周只因此單缸內燃機曲軸每轉兩周只有半周是由膨脹氣體的作用使曲軸旋轉，其余有半周是由膨脹氣體的作用使曲軸旋轉，其余一周半則靠慣性維持轉動，所以一周半則靠慣性維持轉動，所以曲軸轉速是不曲軸轉速是不均勻的均勻的。在多缸四沖程內燃機中，每個氣缸的。在多缸四沖程內燃機中，每個氣缸的工作過程是相同的，但是所有氣缸的做功行程工作過程是相同的，但是所有氣缸的做功行程并不同時發生，如四缸內燃機，曲軸每轉半周并不同時發生，如四缸內燃機，曲軸每轉半周便有一個氣缸在做功。這樣內燃機氣缸數

8、增多，便有一個氣缸在做功。這樣內燃機氣缸數增多，不僅功率增加，工作轉速也更加平穩。不僅功率增加，工作轉速也更加平穩。內燃機內燃機是怎樣工作的是怎樣工作的.flv （二）柴油機增壓（二）柴油機增壓1 1、定義、定義柴油機增壓是將新鮮空氣在進入氣缸之前進行柴油機增壓是將新鮮空氣在進入氣缸之前進行壓縮，提高進氣密度，增加進氣量，從而達到提壓縮，提高進氣密度，增加進氣量，從而達到提高功率的目的。高功率的目的。2 2、分類、分類 按增壓程度的不同，增壓器分為低增壓、中增按增壓程度的不同，增壓器分為低增壓、中增壓、高增壓和超高增壓。壓、高增壓和超高增壓。按驅動增壓器動力的不同分為廢氣渦輪增壓、按驅動增壓器

9、動力的不同分為廢氣渦輪增壓、機械增壓和復合增壓。其中，應用最多的是機械增壓和復合增壓。其中，應用最多的是廢氣廢氣渦輪增壓。渦輪增壓。 3 3、廢氣渦輪增壓、廢氣渦輪增壓原理：廢氣推動渦輪旋轉，渦輪帶動壓氣機旋原理：廢氣推動渦輪旋轉，渦輪帶動壓氣機旋轉。進氣之前經壓氣機壓縮，可以增加進氣量，轉。進氣之前經壓氣機壓縮，可以增加進氣量，多燒油，從而在相同汽缸直徑和行程的條件下，多燒油，從而在相同汽缸直徑和行程的條件下，提高功率。提高功率。 特點：特點：增壓以后提高了功率，降低了油耗率，增壓以后提高了功率，降低了油耗率，改善了內燃機的排放改善了內燃機的排放。但是內燃機增壓后增加了。但是內燃機增壓后增加了內燃機機械負荷和熱負荷；在性能上要求內燃機內燃機機械負荷和熱負荷；在性能上要求內燃機與增壓器有良好的配合；同時由于增壓器轉速很與增壓器有良好的配合；
