機泵檢修—高速泵檢修

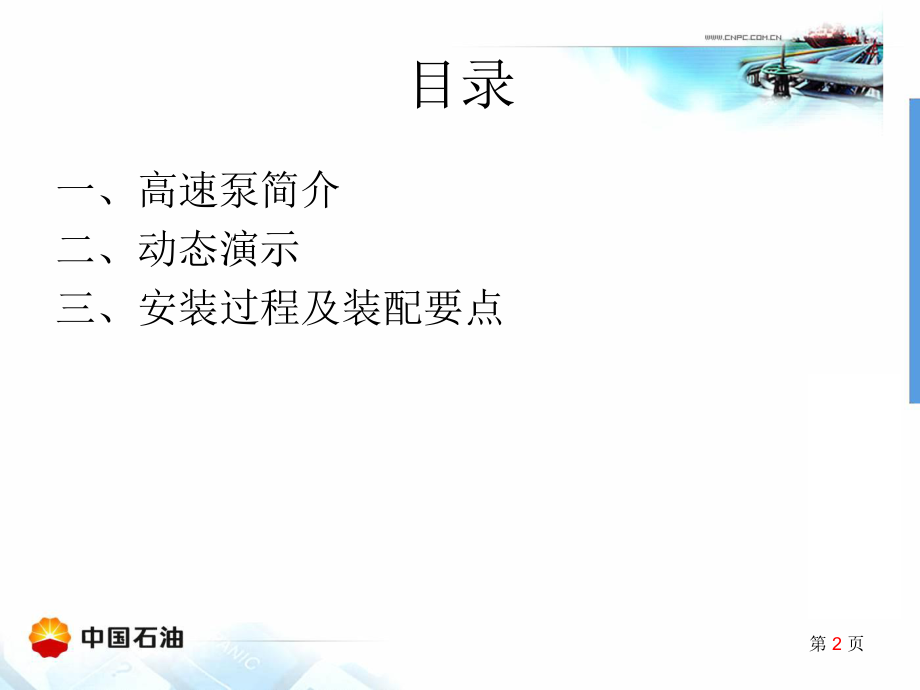

1、機泵檢修機泵檢修高速泵檢修高速泵檢修 目錄一、高速泵簡介二、動態演示三、安裝過程及裝配要點第 2 頁一、高速泵簡介 高速泵在小流量高揚程參數范圍具有性能優良，可靠性高和壽命長的特點，在石油化工行業得到廣泛應用。高速泵由電動機通過增速齒輪箱增速后驅動過流部件，增速箱是泵高速化的關鍵，高速機械密封、滑動軸承是高速泵能夠安全、長期運行的保證。第 3 頁二、動態演示1、機械密封靜環組件安裝演示雙擊畫面雙擊畫面第 4 頁2、機械密封壓縮量演示雙擊畫面雙擊畫面第 5 頁3、機械密封安裝演示雙擊畫面雙擊畫面第 6 頁三、安裝過程及裝配要點第 7 頁1、清洗檢查：齒輪箱體、箱蓋、端板等應清潔，無損傷、變形和裂

2、紋，水平中分面應平整，無劃痕，自由間隙應不大于0.05mm。 第 8 頁2、油泵及止推軸承安裝檢查止推軸承的潤滑油槽中是否有異物嵌入，潤滑油泵底部外圓凹進部分，位于中箱體的小圓柱銷一側第 9 頁3、油泵彈簧安裝彈簧放在油泵上后，安裝輸入軸組件時，務必使軸端開口放在油泵圓柱銷上。第 10 頁4、檢查油泵裝配是否正確的方法是：用手壓下輸入軸組件軸頭，位于中箱體側的滾動軸承端面應和軸承孔鋼套端面大體齊平，且松手后輸入軸組件會上下跳動。如不合格應查明原因重裝。 第 11 頁5、高速軸安裝第 12 頁6、密封墊安裝第 13 頁7、上箱體止推軸承安裝第 14 頁8、上箱體安裝第 15 頁9、高速軸軸向間隙

3、檢查標準為0.250.38mm。 第 16 頁10、油端機械密封安裝要注意保護好機械密封的摩擦表面，以免機械密封損壞；密封腔各部O形圈應外形圓滑，無變形、無缺陷；第 17 頁11、油端動環及o環安裝第 18 頁12、油端靜環組件安裝第 19 頁13、壓縮量檢查彈簧壓縮量檢查要求（20.5）mm第 20 頁14、靜環組件及定位套安裝定位套軸套與軸的配合為間隙配合，但不大于0.04mm。 第 21 頁15、介子端機械密封靜環組件安裝第 22 頁16、密封體安裝第 23 頁17、介子端動環安裝第 24 頁18、介子端機械密封壓縮量檢查彈簧壓縮量檢查要求（20.5）mm第 25 頁19、葉輪安裝葉輪在工作狀態兩側間隙為0.5-1mm第 26 頁20、誘導輪安裝誘導輪葉片及葉輪產生明顯氣蝕孔，必要時要更換；更換誘導輪或葉輪，必要時進行動平衡校驗；第 27 頁21、轉接法蘭及聯軸器安裝第 28 頁22、現場安裝添加足夠的潤滑油達到油標2/3以上，檢查冷卻水的運行情況， 直至達到工藝要求第 29 頁試車試車1、檢查潤滑、密封液、物料系統有無泄漏；2、手動盤車應無異常聲音和無輕重不均感。3、點動泵，確認泵的旋轉方向。泵啟動后，檢查密封腔的 溫度和泄漏情況。密封腔溫度應控制在4050 ,但最高 不能超過65；4、檢查泵的振動情況。 轉 速 （r/min） 1500 3000 振動值（全幅
