多旋翼無人機在災害現場救援中的應用

1、多旋翼無人機在災害現場救援中的應用摘要：隨著現代限制理論的開展,無人機的可控性越來越成熟,其應用領域也逐步得到擴 展.研究多旋翼無人機的技術性能,結合各種災害場景特點,增強無人機對人的替代,不 僅能夠提升搶險救災工作的時效性,而且能極大地減少人員傷害和災害造成的人身財產損 失.因此,本文研究探討了多旋翼無人機在災害現場救援中的具體應用,僅供參考.多旋翼無人機的技術框架及技術特點多旋翼無人機主要由傳感器、導航系統、限制系統、動力系統、故障診斷系統、決策及規 劃系統組成.1傳感器作為多旋翼無人機感知系統的重要組成局部,其作用不言而喻,良好的傳感器數 據為導航系統的解算提供了扎實的數據根底.2導航系

2、統那么結合不同的傳感器數據,使用最優估計算法進行多旋翼飛行器的狀態參量計 算,如飛行器的姿態角、速度、位置等,一個良好的最優估計算法能夠為限制系統、故障 診斷系統、決策及規劃系統提供準確的反應數據.3限制系統是保證多旋翼飛行器飛行穩定的核心系統,主要由基于反應的限制算法組成.4動力系統那么主要由電池、電機、電調及槳葉組成,該系統為多旋翼無人機提供升力.事 實上,該系統也是一個完整的反應限制系統,其中,電調通過對電機的電流、電壓采樣形 成反應限制律,限制電機到達預期轉速,為多旋翼飛行器提供適宜的升力5故障診斷系統那么根據導航系統、限制系統的中間參量進行診斷,實時地給出子系統運行 健康狀況,如多旋

3、翼無人機的某一組槳葉出現破損,導致飛行器升力缺乏,此時,故障診 斷系統會迅速診斷出該故障,并提示限制系統切換對應的故障預案,以保證飛行器的飛行 平安.6決策及規劃系統負責實現“業務級的決策,如無人機的避障與路徑規劃,電量缺乏與 傳感器異常時的緊急預案等.決策與規劃系統的優劣決定了該無人機系統的智能化程度以 及水平集的大小.傳感器與導航系統共同組成了 “感知與狀態估計子模塊,它是多旋翼 無人機的“眼睛.在該模塊中,首先需要對傳感器原始數據進行分析,根據其特性設計 對應的濾波器.局部傳感器需要根據安裝位置及其偏置量進行校準,如加速度計、陀螺儀 以及磁力計等.在得到精度較高的傳感器數據后,需要設計對

4、應的融合算法,構成組合導 航系統,用于解算飛行器的各狀態量,如姿態角、速度、位置等.所有狀態量如陀螺儀零 偏、加速度零偏等,這些狀態量與設計的組合導航系統有關.限制系統與動力系統那么是多 旋翼無人機的“手足.災害現場救援的應用場景分析及多旋翼無人機救災技術優勢從災害現場救援場景分析可知,災害發生后,如何做到迅速響應,切斷危險源,保證人員 和財產平安,并且提升救災人員對災害現場的掌控已經成為救災的關鍵工作.多旋翼無人 機借助自身技術優勢在很多場景下能夠充分發揮出良好的救災效果.在無風環境下,多旋 翼無人機的限制時速水平飛行可達60 km/h以上,充分彌補了救援人員自身行動速度問題.無人機的最大起

5、飛海拔高度可達 5 000m以上,可以讓人們不必搭建通道即可到達高空等 危險源,這無疑拓展了救災人員的行動限制范圍.而且針對不同的應用場景,可以定制開 發出不同種類的無人機救援裝備,例如,專門用于探測生命體征的探測無人機、專門用于 高溫場景下的耐高溫設備、專門用于執行一定動作的無人機機器人等.在續航時間上,通 常消費級無人機最大飛行時間在無風勻速飛行狀態下為0.5h左右.在一些復雜的災害救援場景下,可以通過擴展無人機電池容量來提升其續航時間和最遠續航里程提升救災多旋翼無人機的技術可靠性救災無人機由于涉及更多惡劣工況,因此對無人機性能提出了更高的要求.無人機應首先 具有可靠的穩定性,從多旋翼無人

6、機技術架構分析,由于多旋翼飛行器屬于靜不穩定系統, 脫離了限制系統,其自身不具備穩定飛行的水平,這點與固定翼飛行器有非常大的區別. 因此,需要先對災害救援應用的多旋翼飛行器進行數學建模,然后得到其限制分配關系. 用數學表達式描述多旋翼飛行器的橫滾、俯仰、航向以及油門通道之間的耦合關系,只有 準確解析出該表達式,才能夠在各種飛行狀態下,發揮每個電機的最大潛能對于無人機的故障診斷系統.由于其綜合了傳感器數據、導航系統數據以及限制系統數據,對各子模塊進行實時運行狀態評估.它就如“醫生 一般,當系統出現故障甚至是故障的 前兆時,故障診斷系統能夠及時或提前告知各子模塊,以至于各子模塊能夠及時調整算法 策

7、略,以適應不同的飛行狀況.因此,在災害救援現場所用的無人機應具備完善的故障診 斷水平,以此來應對救災作業過程中所發生的各種故障問題,保證不會造成次生災害.另 外,要進一步增強無人機決策與規劃機制,無人機決策和規劃系統猶如多旋翼無人機的“大腦,有了它多旋翼飛行器才能夠稱之為“空中機器人.它掌握著多旋翼飛行器的 任務執行策略以及飛行路徑,當多旋翼飛行器同時執行多種救援飛行任務時,也需要它根 據任務的優先級以及資源調度的情況進行實時地調整,以最高效的方式完成救援任務多旋翼無人機在災害救援方面的開展方向 在災害現場災情探測方面,多旋翼無人機搭載的相機攝像水平更增強大、傳輸速度更快、 清楚度更高.隨著5

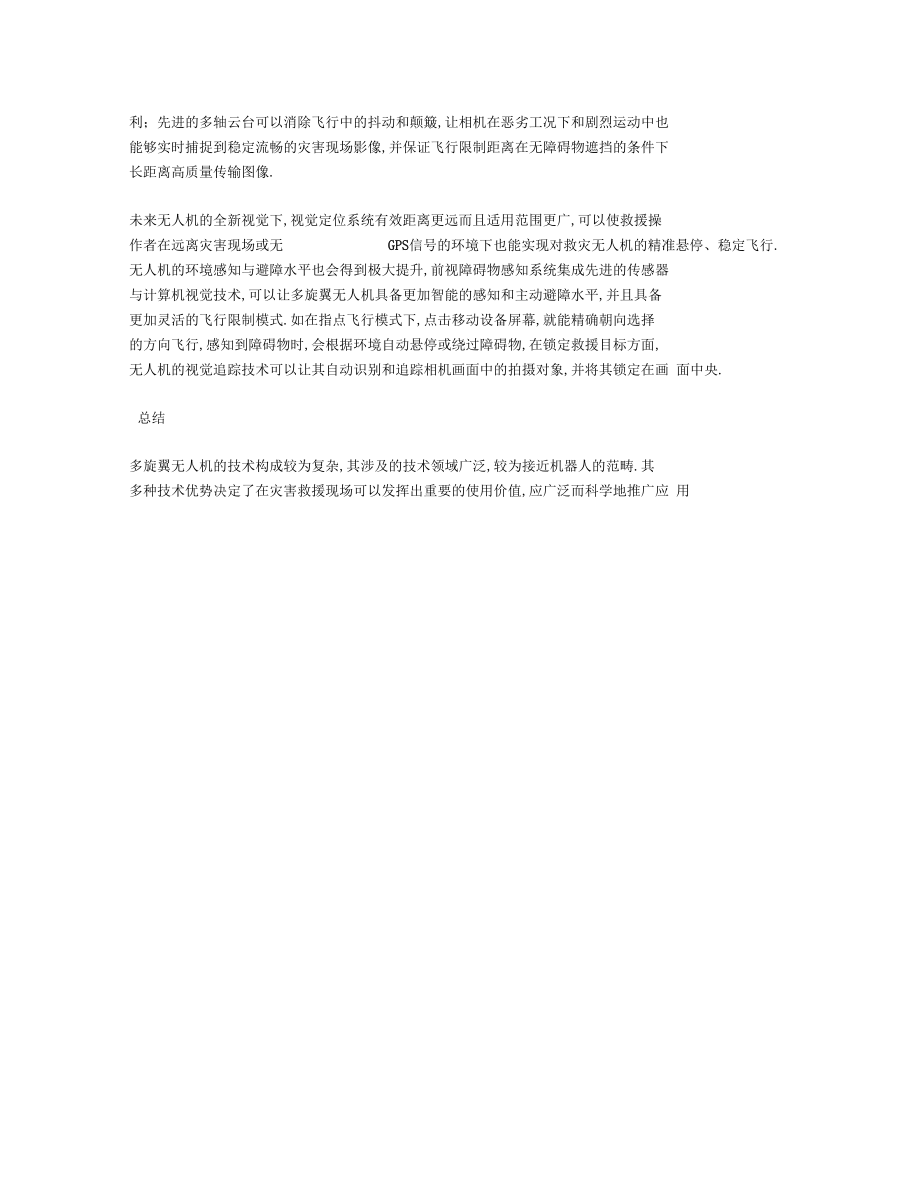

8、G通訊的推廣,最大分辨率可達 4 000*3 000的照片或視頻拍攝,將在極短的延時下傳輸?shù)骄葹?zāi)中控臺.不僅如此,無人機搭載的高性能航拍相機能以每秒30幀拍攝4K視頻或每秒120幀拍攝1 080P全高清慢動作視頻,全新設計的鏡頭成像清楚銳 利；先進的多軸云臺可以消除飛行中的抖動和顛簸,讓相機在惡劣工況下和劇烈運動中也 能夠?qū)崟r捕捉到穩定流暢的災害現場影像,并保證飛行限制距離在無障礙物遮擋的條件下 長距離高質量傳輸圖像.未來無人機的全新視覺下,視覺定位系統有效距離更遠而且適用范圍更廣,可以使救援操 作者在遠離災害現場或無 GPS信號的環境下也能實現對救災無人機的精準懸停、穩定飛行. 無人機的環境感知與避障水平也會得到極大提升,前視障礙物感知系統集成先進的傳感器 與計算機視覺技術,可以讓多旋翼無人機具備更加智能的感知和主動避障水平,并且具備 更加靈活的飛行限制模式.如在指點飛行模式下,點擊移動設備屏幕,就能精確朝向選擇 的方向飛行,感知到障礙物時,會根據環境自動懸?；蚶@過障礙物,在鎖定救
