凝結水泵檢修規程

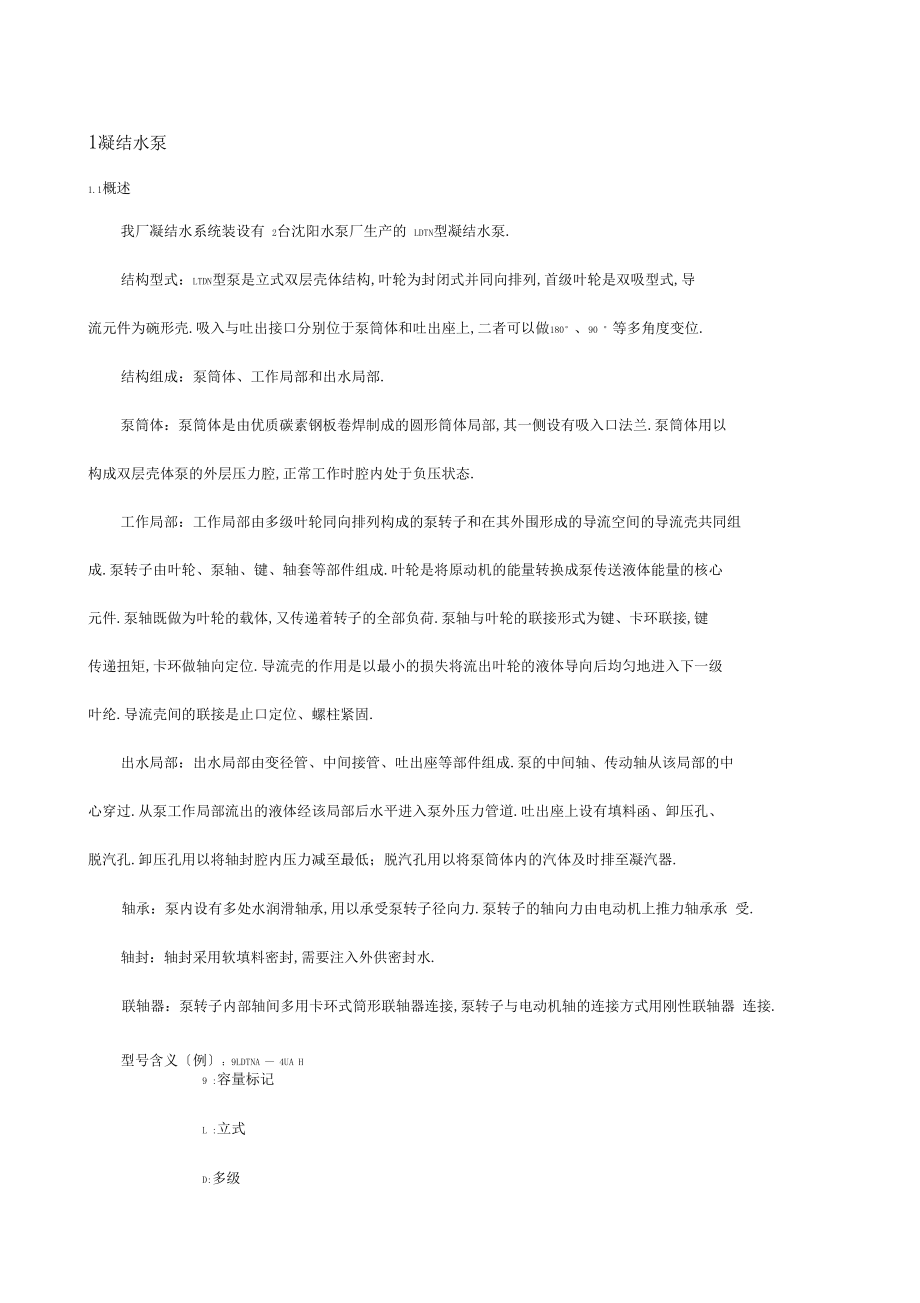

1、1凝結水泵1.1概述我廠凝結水系統裝設有 2臺沈陽水泵廠生產的 LDTN型凝結水泵.結構型式：LTDN型泵是立式雙層殼體結構,葉輪為封閉式并同向排列,首級葉輪是雙吸型式,導流元件為碗形殼.吸入與吐出接口分別位于泵筒體和吐出座上,二者可以做180°、90 °等多角度變位.結構組成：泵筒體、工作局部和出水局部.泵筒體：泵筒體是由優質碳素鋼板卷焊制成的圓形筒體局部,其一側設有吸入口法蘭.泵筒體用以構成雙層殼體泵的外層壓力腔,正常工作時腔內處于負壓狀態.工作局部：工作局部由多級葉輪同向排列構成的泵轉子和在其外圍形成的導流空間的導流殼共同組成.泵轉子由葉輪、泵軸、鍵、軸套等部件組成.

2、葉輪是將原動機的能量轉換成泵傳送液體能量的核心 元件.泵軸既做為葉輪的載體,又傳遞著轉子的全部負荷.泵軸與葉輪的聯接形式為鍵、卡環聯接,鍵 傳遞扭矩,卡環做軸向定位.導流殼的作用是以最小的損失將流出葉輪的液體導向后均勻地進入下一級 葉綸.導流殼間的聯接是止口定位、螺柱緊固.出水局部：出水局部由變徑管、中間接管、吐出座等部件組成.泵的中間軸、傳動軸從該局部的中心穿過.從泵工作局部流出的液體經該局部后水平進入泵外壓力管道.吐出座上設有填料函、卸壓孔、脫汽孔.卸壓孔用以將軸封腔內壓力減至最低；脫汽孔用以將泵筒體內的汽體及時排至凝汽器.軸承：泵內設有多處水潤滑軸承,用以承受泵轉子徑向力.泵轉子的軸向力

3、由電動機上推力軸承承 受.軸封：軸封采用軟填料密封,需要注入外供密封水.聯軸器：泵轉子內部軸間多用卡環式筒形聯軸器連接,泵轉子與電動機軸的連接方式用剛性聯軸器 連接.型號含義例：9LDTNA 4UA H9 :容量標記L :立式D:多級T:筒袋型N :凝結水泵A:第二代產品4:葉輪級數U:模型號A:葉輪外徑切削記號n :結構型式1.2設備簡介：設備型號、標準及有關參數型式：立式型號：9.5LDTN-4P葉輪級數：4級首級葉輪型式：雙吸軸承形式：徑向?qū)лS承用途：凝結水泵在高度真空的條件下將凝汽器熱井中的凝結水抽出,輸送接近于凝汽器壓力的飽和溫度水.表一：技術參數序號參數名稱單位銘牌工況1流里t/h

4、1035序號參數名稱單位銘牌工況2揚程mH 2.3303轉速rpm14804首級葉輪中央線處需要吸入凈正壓頭NPSHrmH 2.2.95泵的效率%826運行水溫C湖7泵體設計壓力/試驗壓力MPa5.6/78取小流里t/h7009最小流量下的揚程mH 2O35810電機功率kW125011正常軸承振動雙振幅值mm0.0512水泵重量kg1280013轉子重量kg830表二：主要部件材質表序號部件名稱材質及牌號數量產地備注1泵殼HT2501沈陽/2首級葉輪ZG1Cr13Ni1沈陽/3葉輪ZG1Cr13Ni5沈陽/4軸40Cr2沈陽/5平衡鼓3 Cr131沈陽/6平衡套QT500-71沈陽/7導流殼

5、QT500-74沈陽/8密封環QT500-76沈陽9定位軸套3 Cr131沈陽10導軸承BBF67沈陽11軸套3 Cr132沈陽12出口彎頭QT500-71沈陽13底板ZG230-4501沈陽14機械笞封皮拉1沈陽1.3檢修類別和檢修周期檢修類別檢修周期檢修工期大修48月小修12月1.4小修標準工程1.4.1泵的軸封盤根檢查.1.4.2泵所用密封水管、空氣管及閥門檢查.1.4.3未消除缺陷的處理.1.5大修標準工程1.5.1泵主軸測彎曲.1.5.2葉輪口環與密封環的間隙測量檢查.1.5.3導軸承與軸承套的間隙測量檢查.1.5.4泵的轉子總串量檢查.1.5.5泵與電機對輪中央檢查.1.5.6葉輪

6、外觀檢查無垢、無腐蝕、無沖蝕等.1.6檢修工序和工藝標準1.6.1檢修工序1.6.1.1拆卸工序1.6.1.1.1首先辦理好工作票、使電機斷開電源、電機拆線.1.6.1.1.2拆卸影響泵拆卸工作的管道.1.6.1.1.3對輪做好位置記號,拆下對輪聯接螺栓、吊走電機及支架.1.6.1.1.4拆下泵吐出口座與泵筒體結合面上的螺栓.1.6.1.1.5將泵吐出座與上接管及導流殼等全部從筒體中吊出來平放在檢修現場.1.6.1.1.6拆下泵的對輪、盤根壓蓋、并將軸封盤根全部挖出.1.6.1.1.7松下泵吐出座與上接管的聯接螺栓,將吐出座從軸中抽出、放置平安位置.1.6.1.1.8拆下中間軸承座上下接管的聯

7、接螺栓,從軸上取下中間軸承座及中間軸承套上接管.1.6.1.1.9拆下下接管與末級導流殼螺栓,取下下接管.1.6.1.1.10拆下泵軸筒形聯軸器,將泵的傳動軸取下,測量泵轉子總串動,并記錄.1.6.1.1.11松下末級導流殼的聯接螺栓,取下末級導流殼1.6.1.1.12拆下固定葉輪的卡環及螺栓,將未級葉輪從軸上取下.1.6.1.1.13依照上述方法,拆下逐級導流殼和葉輪,只剩下次級葉輪及導流殼.1.6.1.1.14拆下首級葉輪定位套的拼緊螺帽,拆下吸入喇叭管,取下定位套及首級葉輪.1.6.1.1.15拆下首級螺旋殼與次級導流殼的聯接,取下首級螺旋殼,從高壓側拆下次級導流殼.1.6.1.1.16

8、松下次級葉輪的卡環及螺栓,取下次級葉輪,至此泵已全部解體完畢.1.6.1.2清理檢查工序1.6.1.2.1清理葉輪外表及流道,清理各級導流殼及結合面,測量口環與密封環的間隙.1.6.1.2.2清理主軸外表,測量主軸彎曲.1.6.1.2.3清理導軸承和軸承套,并測量其間隙,不合格更換.1.6.1.2.4清理檢查泵吐出座結合面及填料室.1.6.1.3裝配工序：1.6.1.3.1泵的各部件配合面都已清理測量合格.1.6.1.3.2將泵的主軸平放在墊子上.1.6.1.3.3首先將次級葉輪后的軸承套裝在相應的位置上,再裝上次級葉輪,并固定.1.6.1.3.4從泵吸入側裝上首級螺旋殼,首級葉輪及定位套并擰

9、緊軸端螺帽.1.6.1.3.5從主軸的高壓側將軸承套裝在相應的位置上,并固定,再將次級導流殼從主軸的高壓側穿過來與首級螺旋殼聯接上.1.6.1.3.6依上述工序組裝下一級葉輪,軸承套、導流殼直至裝完最后一級導流殼.1.6.1.3.7檢查泵轉子總串量1.6.1.3.8把傳動軸與主軸用筒形聯軸器固定好,裝配好中間軸承的軸承套.1.6.1.3.9裝配上、下接管、中間軸承座上接管.1.6.1.3.10把泵吐出座與上接管聯接.1.6.1.3.11從傳動端穿入盤根壓蓋,并組裝上泵的對輪,至此泵已全部組裝完畢.1.6.1.3.12將組裝完的泵放入筒體中,并將吐出座與筒體固定好.1.6.1.3.13全部恢復泵

10、的其它管件等.1.6.1.3.14電機支架就位后,找出電機支架的水平并固定.1.6.1.3.15電機就位,移動電機來調整中央.根據泵的總串量和對輪間距,加工調整墊的厚度,聯接對輪.1.6.1.4裝配過程中的本卷須知1.6.1.4.1裝O形膠圈時,要仔細觀察,讓膠圈保持平整,預防因其脫離槽口被擠壞.1.6.1.4.2裝配前凡有止口配合處需均勻涂刷一層黃油,應注意油類勿與膠圈接觸,以防膠圈變質失效.1.6.1.4.3裝葉輪、軸套、聯軸器時,在軸的相應處涂MOg2 ,裝定葉輪、軸套、聯軸器時的螺釘上涂GY-340密封膠.1.6.2工藝標準1.6.2.1葉輪外表無垢,無腐蝕、無沖蝕、無砂眼等缺陷.1.

11、6.2.2測量葉輪口環的間隙：名義間隙0.55mm最大允許使用間隙1.2mm.1.6.2.3測量主軸彎曲>0.03mm .1.6.2.4測量軸承套與導軸承的間隙：名義間隙 0.15mm最大允許使用間隙1.2mm.0.40? ?1.6.2.5泵轉子總串量：10 ±1mm1.6.2.6泵聯軸器外園對電機軸心的園跳動?0.05mm .1.7調試和試運1.7.1試運運行前的檢查工作：1.7.1.1首先確認泵電機轉向是否正確,電機應單獨試轉.試轉前要撤除泵與電機對輪聯接的銷軸和調整墊正確轉向?yàn)楦┮暷鏁r(shí)針?lè)较?1.7.1.2清查水泵進口管道、出口管道、再循環管道系統中所有的高點處是否能夠排

12、出空氣.1.7.1.3檢查水泵密封,冷卻等輔助水系統的水源是否處于供給狀態.1.7.1.4開通密封水、初步調整壓緊程度,使泄漏水成滴狀漏出,要注意,水泵啟動其泄漏量要增大.1.7.1.5從聯軸器處扳動泵轉子,檢查其轉動是否靈活.1.7.1.6檢查凝汽器熱井水位是否滿足泵的灌注要求.1.7.1.7檢查電機限制保護系統是否可靠.1.7.2啟動與運行1.7.2.1出口閥應在關閉狀態1.7.2.2開通泵的密封水管路、冷卻水管路.1.7.2.3先開通泵的抽汽管路.1.7.2.4確認水泵處于充滿水狀態.1.7.2.5啟動水泵,然后迅速開啟出口閥.1.7.2.6發現下述情況之一時,停泵檢查：電流波動大,或電

13、流超過額定值；水泵有明顯的振動；電機繞組或軸泵溫升超過隨機文件規定見電機說明書.1.7.2.7正式調整填料壓蓋壓緊程度,使泄漏水成滴狀漏出.1.7.2.8投入正常運行,值班人員應注意以下事項：1.7.2.9每天檢查并記錄水泵的運轉情況,如電流、電壓、泵進、出口壓力等.1.7.2.10每班至少有三次查看密封水泄漏情況,發現漏水多或不漏等不正?，F(xiàn)象時應調整填料壓蓋的壓 緊程度.1.7.3停泵1.7.3.1切斷電機電源.1.7.3.2關閉出口閥.1.7.3.3確認泵轉子停轉后,關閉密封水管路.1.7.3.4停運期間,如果進口處于負壓狀態,應保持密封水的注入.1.7.3.5停泵后如處于或面臨著結冰溫度

14、,應采取放水或其它防凍舉措.1.8備品配件下表是隨機備件 序號名稱規格型號單位數量產地生產廠家壽命備注1軸套/套1沈陽沈泵5年2機械笞封皮拉套1沈陽沈泵4年3所有密封圈、墊/套1沈陽沈泵4年4口環/套1沈陽沈泵6年每套共7個5導軸承/套1沈陽沈泵6年每套共9個6推力瓦塊/套1德國RENK6年12塊推力瓦1.9專用工具隨機專用工具序號名稱規格和型號單位數量產地生廣廠家價格備注1勾搬手/套1沈陽沈陽水泵股份2調整塊/套1沈陽沈陽水泵股份1.10進口件清單序號名稱規格和型號單位數量產地生產廠家備注1推力軸承/套2德國德國RENK2推力瓦塊/套1德國德國RENK12塊推力瓦1.11有關圖紙暫無1.12

15、平安、健康、環保要求1.12.1平安1.12.1.1進入現場必須按安規?規定著裝和使用平安防護用具.1.12.1.2兩人及以上工作時必須明確一名工作負責人.1.12.1.3現場應設有足夠的照明,并符合安規?要求.1.12.1.4使用電開工具必須使用漏電保護器,并遵守電開工具的使用規定.不得使用有缺陷的工器具.1.12.1.5清洗、油箱加油時,要預防火災.嚴禁使用汽油清洗機件.1.12.1.6葉輪焊接時必須接地線,預防燒壞軸承.1.12.1.7高處作業必須正確使用平安帶、工具,材料的傳遞應遵守安規規定.1.12.1.8認真遵守起重、搬運的平安規定.1.12.1.9工作結束應及時恢復工作過程撤除的欄桿、防護罩、溝蓋板等防護設施.1.12.1.10工作結束清點人員、工具,收回剩余的材料,消除火種,清掃工作現場.1.12.1.11清理工作現場易燃易爆雜物.1.12.1.12電焊地線接在被焊件上,禁止遠距離回路.1.12.1.13現場準備充足的消防器材.1.12.1.14動火工作期間設專人監護.1.12.1.15工作結束清理現場,不遺留任何火種.1.12.2健康1.12.2.1進入煙道或引風機內必須做好預防吸入
