儲油庫大氣污染物排放標準

1、儲油庫大氣污染物排放標準Emission standard of air pollutant for bulk gasoline terminals（發布稿）2007-06-22發布 2007-08-01 實施國 家 環 境 保 護 總 局國家質量監督檢驗檢疫總局 發布前 言為貫徹中華人民共和國環境保護法和中華人民共和國大氣污染防治法，保護環境，保障人體健康，改善大氣環境質量，制定本標準。本標準根據國際上針對汽油儲、運、銷過程中的油氣排放采用系統控制的先進方法，同時考慮中國儲油庫的實際情況，參考有關國家的污染物排放法規的相關技術內容，規定了儲油庫汽油油氣排放限值、控制技術要求和檢測方法。按照有

2、關法律規定，本標準具有強制執行的效力。本標準為首次發布。本標準由國家環境保護總局科技標準司提出。本標準主要起草單位：北京市環境保護科學研究院、國家環?？偩汁h(huán)境標準研究所。本標準國家環境保護總局 2007 年 4 月 26 日批準。本標準自 2007 年 8 月 1 日起實施。本標準由國家環境保護總局解釋。1 范圍本標準規定了儲油庫在儲存、收發汽油過程中油氣排放限值、控制技術要求和檢測方法。本標準適用于現有儲油庫汽油油氣排放管理，以及儲油庫新、改、擴建項目的環境影響評價、設計、竣工驗收和建成后的汽油油氣排放管理。2 規范性引用文件本標準內容引用了下列文件中的條款。凡是不注日期的引用文件，其有效版

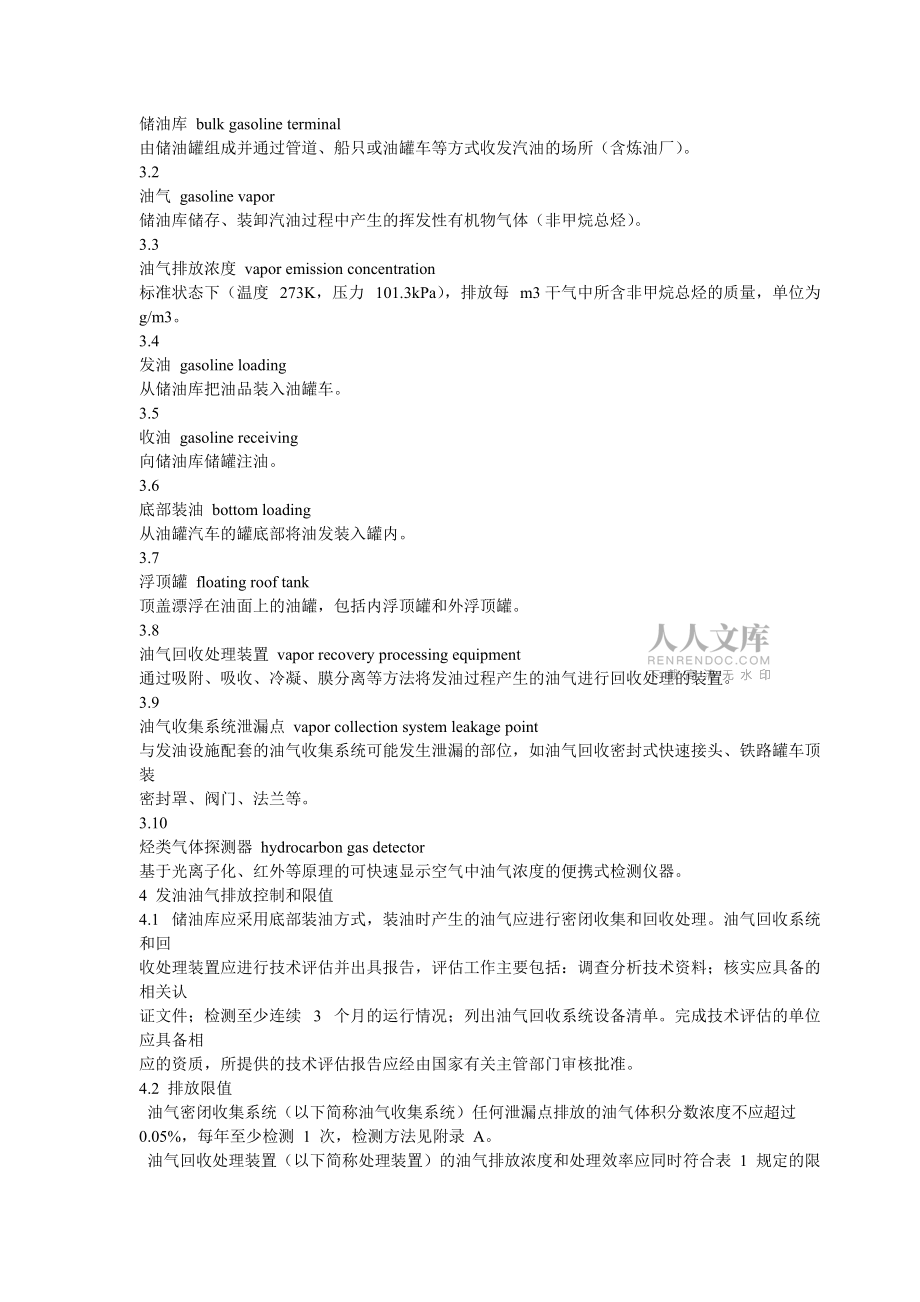

3、本適用于本標準。GB 50074 石油庫設計規范GB/T 16157 固定污染源排氣中顆粒物測定與氣態污染物采樣方法HJ/T 38 固定污染源排氣中非甲烷總烴的測定 氣相色譜法3 術語與定義下列術語和定義適用于本標準。3.1儲油庫 bulk gasoline terminal由儲油罐組成并通過管道、船只或油罐車等方式收發汽油的場所（含煉油廠）。3.2油氣 gasoline vapor儲油庫儲存、裝卸汽油過程中產生的揮發性有機物氣體（非甲烷總烴）。3.3油氣排放濃度 vapor emission concentration標準狀態下（溫度 273K，壓力 101.3kPa），排放每 m3干氣中所

4、含非甲烷總烴的質量，單位為 g/m3。3.4發油 gasoline loading從儲油庫把油品裝入油罐車。3.5收油 gasoline receiving向儲油庫儲罐注油。3.6底部裝油 bottom loading從油罐汽車的罐底部將油發裝入罐內。3.7浮頂罐 floating roof tank頂蓋漂浮在油面上的油罐，包括內浮頂罐和外浮頂罐。3.8油氣回收處理裝置 vapor recovery processing equipment通過吸附、吸收、冷凝、膜分離等方法將發油過程產生的油氣進行回收處理的裝置。3.9油氣收集系統泄漏點 vapor collection system leak

5、age point與發油設施配套的油氣收集系統可能發生泄漏的部位，如油氣回收密封式快速接頭、鐵路罐車頂裝密封罩、閥門、法蘭等。3.10烴類氣體探測器 hydrocarbon gas detector基于光離子化、紅外等原理的可快速顯示空氣中油氣濃度的便攜式檢測儀器。4 發油油氣排放控制和限值4.1 儲油庫應采用底部裝油方式，裝油時產生的油氣應進行密閉收集和回收處理。油氣回收系統和回收處理裝置應進行技術評估并出具報告，評估工作主要包括：調查分析技術資料；核實應具備的相關認證文件；檢測至少連續 3 個月的運行情況；列出油氣回收系統設備清單。完成技術評估的單位應具備相應的資質，所提供的技術評估報告應

6、經由國家有關主管部門審核批準。4.2 排放限值 油氣密閉收集系統（以下簡稱油氣收集系統）任何泄漏點排放的油氣體積分?jǐn)?shù)濃度不應超過0.05%，每年至少檢測 1 次，檢測方法見附錄 A。 油氣回收處理裝置（以下簡稱處理裝置）的油氣排放濃度和處理效率應同時符合表 1 規定的限值，排放口距地平面高度應不低于 4m，每年至少檢測 1 次，檢測方法見附錄 B。表 1 處理裝置油氣排放限值油氣排放濃度/g/m325油氣處理效率/%95 底部裝油結束并斷開快接頭時，汽油泄漏量不應超過 10ml，泄漏檢測限值為泄漏單元連續 3 次斷開操作的平均值。 儲油庫油氣收集系統應設置測壓裝置，收集系統在收集油罐車罐內的油

7、氣時對罐內不宜造成超過 4.5kPa 的壓力，在任何情況下都不應超過 6kPa。 儲油庫防溢流控制系統應定期進行檢測，檢測方法按有關專業技術規范執行。 儲油庫給鐵路罐車裝油時應采用頂部浸沒式或底部裝油方式，頂部浸沒式裝油管出油口距罐底高度應小于 200mm。4.3 技術措施 底部裝油和油氣輸送接口應采用 DN100mm 的密封式快速接頭。 應對進、出處理裝置的氣體流量進行監測，流量計應具備連續測量和數據至少存儲 1年的功能并符合安全要求。 應建立油氣收集系統和處理裝置的運行規程，每天記錄氣體流量、系統壓力、發油量，記錄防溢流控制系統定期檢測結果，隨時記錄油氣收集系統和處理裝置的檢修事項。編寫年

8、度運行報告并附帶上述原始記錄，作為儲油庫環保檢測報告的組成部分。5 汽油儲存油氣排放控制5.1 儲油庫儲存汽油應按 GB 50074 采用浮頂罐儲油。5.2 新、改、擴建的內浮頂罐，浮盤與罐壁之間應采用液體鑲嵌式、機械式鞋形、雙封式等高效密封方式；新、改、擴建的外浮頂罐，浮盤與罐壁之間應采用雙封式密封，且初級密封采用液體鑲嵌式、機械式鞋形等高效密封方式。5.3 浮頂罐所有密封結構不應有造成漏氣的破損和開口，浮盤上所有可開啟設施在非需要開啟時都應保持不漏氣狀態。6 標準實施6.1 儲油庫油氣排放控制標準實施區域和時限見表 2表 2 儲油庫油氣排放控制標準實施區域和時限地區實施日期北京市、天津市、

9、河北省設市城市及其他地區承擔上述城市加油站汽油供應的儲油庫2008 年 5 月 1 日長江三角洲和珠江三角洲設市城市注及其他地區承擔上述城市加油站汽油供應的儲油庫2010 年 1 月 1 日其他設市城市及承擔相應城市加油站汽油供應的儲油庫2012 年 1 月 1 日注：長江三角洲地區包括：上海市、江蘇省 8 個市、浙江省 7 個市，共 16 市。江蘇省 8 個市，包括：南京市、蘇州市、無錫市、常州市、鎮江市、揚州市、泰州市、南通市；浙江省 7 個市，包括：杭州市、嘉興市、湖州市、舟山市、紹興市、寧波市、臺州市。珠江三角洲地區 9 個市，包括：廣州市、深圳市、珠海市、東莞市、中山市、江門市、佛山

10、市、惠州市、肇慶市。6.2 按表 2 實施日期，可有 2 年過渡期允許頂部裝油和底部裝油系統同時存在。6.3 省級人民政府可根據本地對環境質量的要求和經濟技術條件提前實施，并報國家環境保護行政主管部門備案。6.4 本標準由各級人民政府環境保護行政主管部門監督實施。附 錄 A（規范性附錄）收集系統泄漏濃度檢測方法A.1 安全要求應嚴格遵守儲油庫有關安全方面的規章制度。A.2 檢測方法 泄漏濃度檢測應在發油相對集中時段進行。 使用烴類氣體探測器對油氣收集系統可能的泄漏點進行檢測，探頭距泄漏點（面）25mm，移動速度 4cm/s。發現超過限值的泄漏點（面）應再檢測 2 次，以 3 次平均值作為檢測結

11、果。 檢測應在環境風速小于 3m/s 氣象條件下進行。A.3 檢測設備 烴類氣體探測器。檢測分辨率體積分?jǐn)?shù)不低于 0.01%，應經過中國質量、安全和環保等部門認證。 探測管。烴類氣體探測器應備有長度不小于 200mm 的探測管。 風速計。測量范圍 010m/s，檢測分辨率不低于 0.1m/s。附 錄 B（規范性附錄）處理裝置油氣排放檢測方法B.1 安全要求應嚴格遵守儲油庫有關安全方面的規章制度。B.2 檢測條件40mm，孔管高度 35mm，用法蘭蓋板密封。法蘭尺寸：法蘭盤直徑 100mm；法蘭孔距法蘭圓心半徑 40mm；法蘭厚度 6mm；法蘭孔內徑 8mm，4 個對稱布置。圖 B.1 帶有法蘭

12、蓋板的采樣孔示意圖1.5m2，并設有 1.1m 高的護欄，采樣孔距平臺地面高度 1.21.3m。如果采樣位置距地平面高度低于 1.5m，可不設置監測操作平臺和護欄。B.3 檢測方法20、發油相對集中的時段進行。式中：E 處理裝置處理效率；C 1標態下進口干排氣中油氣質量濃度，g/m3；? 1標態下進口干排氣中油氣體積分?jǐn)?shù)；C 2標態下出口干排氣中油氣質量濃度，g/m3；? 2標態下出口干排氣中油氣體積分?jǐn)?shù)。干排氣中油氣體積分?jǐn)?shù)? 按下面公式計算。式中：? 標態下干排氣中油氣體積分?jǐn)?shù)；C 標態下干排氣中油氣質量濃度，g/m3；22. 4標態下摩爾數和體積量的轉換系數，L/mol；M 干排氣中油氣的平均分子量，進口取65，出口取45。標態下干排氣中油氣濃度C 按下面公式計算。C 樣樣品中油t f室溫，；B a大氣壓力，Pa；P fv在 t f時飽和水蒸氣壓力，Pa。B.4 檢測設備35mm，樣品途經采樣管和其他部件進入收集器的距離不宜超過 300m
