1.主銷后傾角定義Caster精

1、1.主銷后傾角定乂（ Caster ）:主銷后傾角定義：上球頭或支柱頂端與下球頭的連線（轉向時，車輪圍繞其進行轉向運動的轉向軸）向前或后傾斜的角度，向前傾稱為負主銷后傾角，向后傾斜稱為正主銷后傾角。功能： 影響轉向穩定性及轉向后方向盤自動回正能力。癥狀判斷:（a）主銷后傾角太小造成不穩定：轉向后缺乏方向盤自動回正能力：車速高時發飄（車輛在高速公路上行駛時應對此項予以充分重視）（b）主銷后傾角不對稱造成跑偏：左、右兩輪之主銷后傾角不相等超過30 （ 0.5O ）時車輛出現跑偏，跑偏方向主銷后傾角較小的一側。案例左前輪主銷后傾角設定為+0.50,右前輪主銷后傾角設定為+1.50,剛這輛車向左跑偏。

2、主銷后傾角調整手段:(1 )墊片（2 ）偏心凸輪 （3 ）長孔（4 ）支柱桿 （5）支柱旋轉 （6）引擎托架移動（7 ）偏心球頭2 .車輪外傾角（Camber車輪外傾角定義：輪胎的上沿偏向車輛內側（朝向引擎、負外傾角）或外（偏離 引擎、正外傾角）的角度。功能： 調整車輛負數作用于輪胎中心，消除跑偏，減少輪胎磨損。癥狀判斷：正外傾角太大的影響:（1）輪胎外側單邊磨損;（2 ）懸掛系統零件磨損加速;（3 ）車輛會朝著正外傾角較大的的一側跑偏。負外傾角太大的影響:（1 ）輪胎里側單邊磨損;（2 ）懸掛系統零件磨損加速;（3 ）車輛會朝著負外傾角較小的一側跑偏。案例:左前輪外傾角設定為 1.0O,右前

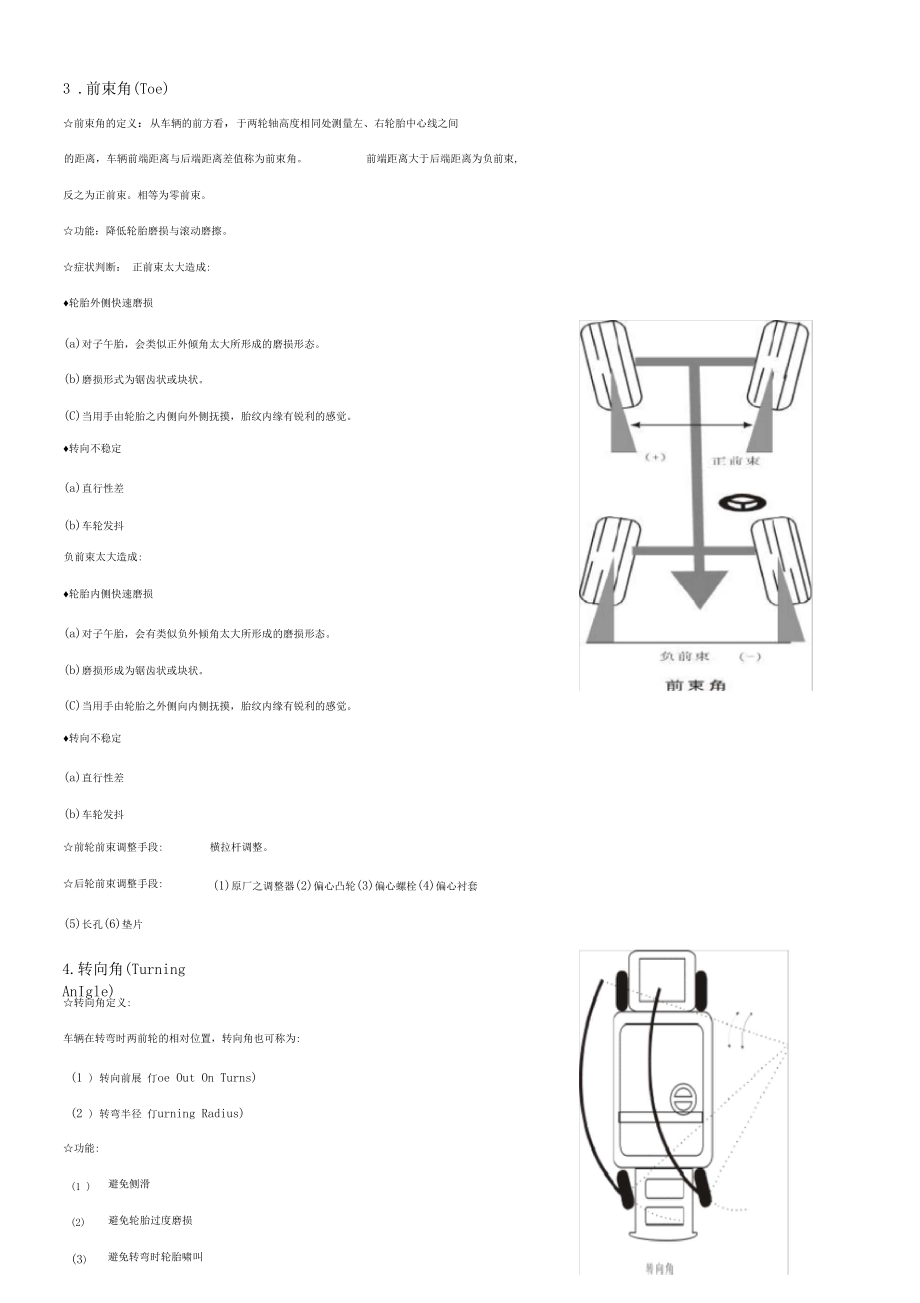

3、輪外傾角設定為0.50,車輛向左跑偏（左右輪外傾角誤差0.50,車輛就出現跑偏 外傾角調整手段：（1 ）墊片（2 ）偏心凸輪（3 ）長孔（4 ）球頭旋轉（5 ）支柱旋轉 （7）楔形墊片（6）調整軸承座（8 ）偏心螺栓（7）偏心襯套（10 ）偏置球頭3 .前束角(Toe)前束角的定義：從車輛的前方看，于兩輪軸高度相同處測量左、右輪胎中心線之間的距離，車輛前端距離與后端距離差值稱為前束角。前端距離大于后端距離為負前束,反之為正前束。相等為零前束。功能：降低輪胎磨損與滾動磨擦。癥狀判斷： 正前束太大造成:輪胎外側快速磨損對子午胎，會類似正外傾角太大所形成的磨損形態。(b)磨損形式為鋸齒狀或塊狀

4、。(C)當用手由輪胎之內側向外側撫摸，胎紋內緣有銳利的感覺。轉向不穩定直行性差車輪發抖負前束太大造成:輪胎內側快速磨損對子午胎，會有類似負外傾角太大所形成的磨損形態。(b)磨損形成為鋸齒狀或塊狀。(C)當用手由輪胎之外側向內側撫摸，胎紋內緣有銳利的感覺。轉向不穩定直行性差車輪發抖前輪前束調整手段:橫拉桿調整。后輪前束調整手段:(1)原廠之調整器(2)偏心凸輪(3)偏心螺栓(4)偏心襯套(5)長孔(6)墊片4.轉向角(Turning AnIgle)轉向角定義:車輛在轉彎時兩前輪的相對位置，轉向角也可稱為:(1 ) 轉向前展 仃oe Out On Turns)(2 )

5、 轉彎半徑 仃urning Radius)功能:(1 )避免側滑(2)避免輪胎過度磨損(3)避免轉彎時輪胎嘯叫(4 )可診斷出變形之零件如果轉向前展角度超過1.50,車輛在轉彎時會發出尖銳的噪音.其可能原因是轉向前臂變形彎曲.一般來說，轉向角是不可調整的，只能通過更換零件改正缺陷5.退縮角(Setback )定義 一邊輪胎比另一邊輪胎退后退縮角形成的原因：(1)制造廠(特別設計，主要是為了抵消路拱的影響.)(2)撞擊癥狀判斷：退縮角的事實上反映了車輛軸距的變化.退縮角達到某種程度，車輛將出現跑偏。跑偏方向朝軸距較小一側。6.推進角定義：推進線與車輛幾何中心線之間的夾角推進角生成的原因：(1)伴

6、隨退縮角的生成而生成(2)后束角不對稱推進角造成的影響：(1)輪胎磨損轉向輪失調跑偏車身歪斜的直行(5)方向盤偏斜推進角的修正方式：(1)原車廠之調整器在輪軸與輪胎之間加裝楔形墊片凸輪或其它后裝調整器推進線板(Specialty公司出產)7.主銷內傾角包容角磨擦半徑(SAL LA Scrub Radius)定義： SAL:由車輛前方觀察，轉向軸線與鉛垂線所成的夾角。主銷內傾角對絕大多數的車輛來說都是不可調整的角度。S.A.tI.忙 叫I化.包容角：主銷內傾角與外傾角之和稱為包容角 磨擦半徑：在地平面上觀察，主銷內傾角延長線以及輪胎中心線都會與地面有交匯 點。兩交匯點的距離就稱為磨擦半徑。當主銷內傾角延長線與地面交匯點在輪胎中心線
