電力系統自動化技術介紹

1、電力系統自動化技術專業介紹電力系統自動化是電力系統一直以來力求的發展方向，它包括：發電控制的自動化（AGC已經實現，尚需發展），電力調度的自動化（具有在線潮流監視，故障模擬的綜合程序以及SCADA系統實現了配電網的自動化，現今最熱門的變電站綜合自動化即建設綜自站，實現更好的無人值班，DTS即調度員培訓仿真系統為調度員學習提供了方便），配電自動化(DAS已經實現，尚待發展)。電力系統自動化 automation of power systems對電能生產、傳輸和管理實現自動控制、自動調度和自動化管理。電力系統是一個地域分布遼闊，由發電廠、變電站、輸配電網絡和用戶組成的統一調度和運行的復雜大系統。

2、電力系統自動化的領域包括生產過程的自動檢測、調節和控制,系統和元件的自動安全保護，網絡信息的自動傳輸，系統生產的自動調度，以及企業的自動化經濟管理等。電力系統自動化的主要目標是保證供電的電能質量（頻率和電壓），保證系統運行的安全可靠，提高經濟效益和管理效能。 發展過程 20世紀50年代以前，電力系統容量在幾百萬千瓦左右，單機容量不超過10萬千瓦，電力系統自動化多限于單項自動裝置，且以安全保護和過程自動調節為主。例如：電網和發電機的各種繼電保護、汽輪機的危急保安器、鍋爐的安全閥、汽輪機轉速和發電機電壓的自動調節、并網的自動同期裝置等。5060年代，電力系統規模發展到上千萬千瓦，單機容量超過20萬

3、千瓦，并形成區域聯網，在系統穩定、經濟調度和綜合自動化方面提出了新的要求。廠內自動化方面開始采用機、爐、電單元式集中控制。系統開始裝設模擬式調頻裝置和以離線計算為基礎的經濟功率分配裝置，并廣泛采用遠動通信技術。各種新型自動裝置如晶體管保護裝置、可控硅勵磁調節器、電氣液壓式調速器等得到推廣使用。7080年代，以計算機為主體配有功能齊全的整套軟硬件的電網實時監控系統 (SCADA)開始出現。20萬千瓦以上大型火力發電機組開始采用實時安全監控和閉環自動起停全過程控制。水力發電站的水庫調度、大壩監測和電廠綜合自動化的計算機監控開始得到推廣。各種自動調節裝置和繼電保護裝置中廣泛采用微型計算機。主要領域

4、按照電能的生產和分配過程，電力系統自動化包括電網調度自動化、火力發電廠自動化、水力發電站綜合自動化、電力系統信息自動傳輸系統、電力系統反事故自動裝置、供電系統自動化、電力工業管理系統的自動化等7個方面，并形成一個分層分級的自動化系統：區域調度中心、區域變電站和區域性電廠組成最低層次；中間層次由省(市)調度中心、樞紐變電站和直屬電廠組成，由總調度中心構成最高層次。而在每個層次中，電廠、變電站、配電網絡等又構成多級控制。電網調度自動化 現代的電網自動化調度系統是以計算機為核心的控制系統，包括實時信息收集和顯示系統，以及供實時計算、分析、控制用的軟件系統。信息收集和顯示系統具有數據采集、屏幕顯示、安

5、全檢測、運行工況計算分析和實時控制的功能。在發電廠和變電站的收集信息部分稱為遠動端，位于調度中心的部分稱為調度端。軟件系統由靜態狀態估計、自動發電控制、最優潮流、自動電壓與無功控制、負荷預測、最優機組開停計劃、安全監視與安全分析、緊急控制和電路恢復等程序組成?；鹆Πl(fā)電廠自動化 火力發電廠的自動化項目包括：廠內機、爐、電運行設備的安全檢測，包括數據采集、狀態監視、屏幕顯示、越限報警、故障檢出等。計算機實時控制，實現由點火至并網的全部自動起動過程。有功負荷的經濟分配和自動增減。母線電壓控制和無功功率的自動增減。穩定監視和控制。采用的控制方式有兩種形式：一種是計算機輸出通過外圍設備去調整常規模擬式調

6、節器的設定值而實現監督控制；另一種是用計算機輸出外圍設備直接控制生產過程而實現直接數字控制。水力發電站綜合自動化 需要實施自動化的項目包括大壩監護、水庫調度和電站運行三個方面。大壩計算機自動監控系統：包括數據采集、計算分析、越限報警和提供維護方案等。水庫水文信息的自動監控系統：包括雨量和水文信息的自動收集、水庫調度計劃的制訂，以及攔洪和蓄洪控制方案的選擇等。廠內計算機自動監控系統：包括全廠機電運行設備的安全監測、發電機組的自動控制、優化運行和經濟負荷分配、穩定監視和控制等。電力系統信息自動傳輸系統 簡稱遠動系統。其功能是實現調度中心和發電廠變電站間的實時信息傳輸。自動傳輸系統由遠動裝置和遠動通

7、道組成。遠動通道有微波、載波、高頻、聲頻和光導通信等多種形式。遠動裝置按功能分為遙測、遙信、遙控三類。把廠站的模擬量通過變換輸送到位于調度中心的接收端并加以顯示的過程稱為遙測。把廠站的開關量輸送到接收端并加以顯示的過程稱為遙信。把調度端的控制和調節信號輸送到位于廠站的接收端實現對調節對象的控制的過程，稱為遙控或遙調。遠動裝置按組成方式可分為布線邏輯式遠動裝置和存儲程序式邏輯裝置。前者由硬件邏輯電路以固定接線方式實現其功能，后者是一種計算機化的遠動裝置。電力系統反事故自動裝置 反事故自動裝置的功能是防止電力系統的事故危及系統和電氣設備的運行。在電力系統中裝設的反事故自動裝置有兩種基本類型。繼電保

8、護裝置：其功能是防止系統故障對電氣設備的損壞，常用來保護線路、母線、發電機、變壓器、電動機等電氣設備。按照產生保護作用的原理，繼電保護裝置分為過電流保護、方向保護、差動保護、距離保護和高頻保護等類型。系統安全保護裝置：用以保證電力系統的安全運行，防止出現系統振蕩、失步解列、全網性頻率崩潰和電壓崩潰等災害性事故。系統安全保護裝置按功能分為4種形式：一是屬于備用設備的自動投入,如備用電源自動投入，輸電線路的自動重合閘等；二是屬于控制受電端功率缺額，如低周波自動減負荷裝置、低電壓自動減負荷裝置、機組低頻自起動裝置等；三是屬于控制送電端功率過剩，如快速自動切機裝置、快關汽門裝置、電氣制動裝置等；四是屬

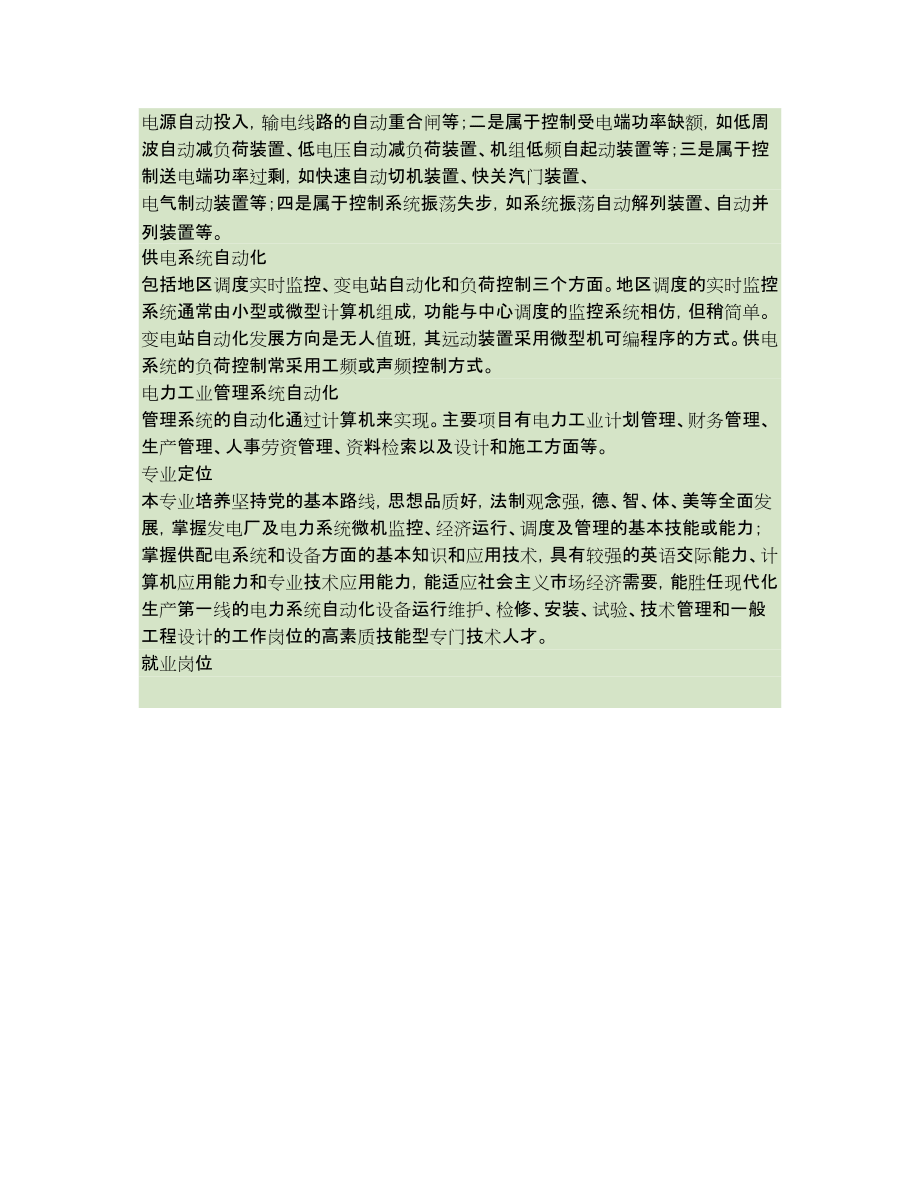

9、于控制系統振蕩失步，如系統振蕩自動解列裝置、自動并列裝置等。供電系統自動化 包括地區調度實時監控、變電站自動化和負荷控制三個方面。地區調度的實時監控系統通常由小型或微型計算機組成，功能與中心調度的監控系統相仿，但稍簡單。變電站自動化發展方向是無人值班，其遠動裝置采用微型機可編程序的方式。供電系統的負荷控制常采用工頻或聲頻控制方式。電力工業管理系統自動化 管理系統的自動化通過計算機來實現。主要項目有電力工業計劃管理、財務管理、生產管理、人事勞資管理、資料檢索以及設計和施工方面等。專業定位 本專業培養堅持黨的基本路線，思想品質好，法制觀念強，德、智、體、美等全面發展，掌握發電廠及電力系統微機監控、

10、經濟運行、調度及管理的基本技能或能力；掌握供配電系統和設備方面的基本知識和應用技術，具有較強的英語交際能力、計算機應用能力和專業技術應用能力，能適應社會主義市場經濟需要，能勝任現代化生產第一線的電力系統自動化設備運行維護、檢修、安裝、試驗、技術管理和一般工程設計的工作崗位的高素質技能型專門技術人才。就業崗位展電力系統自動化技術專業簡明學習流程圖專業基本學習領域課程n 1專業英語n 2專業數學n 3制圖與CADn 4金工實習n 5電工技術應用n 6電子電路分析與應用n 7認識實習n 8電機及應用n 9電力系統穩態分析n 10電氣一次系統安裝檢修與設計n 11電力系統繼電保護應用與設計n 12電氣二次系統安裝維護與設計n 13電氣原理圖識讀n 14電力系統自動裝置應用與維護專業基本學習領域課程n 1、電網調度方向電力調度自動化、電網調度與規劃、電力系統故障分析n 2、電氣運行方向發電廠動力部分、電氣運行、安全用
