梁裂縫分析和處理

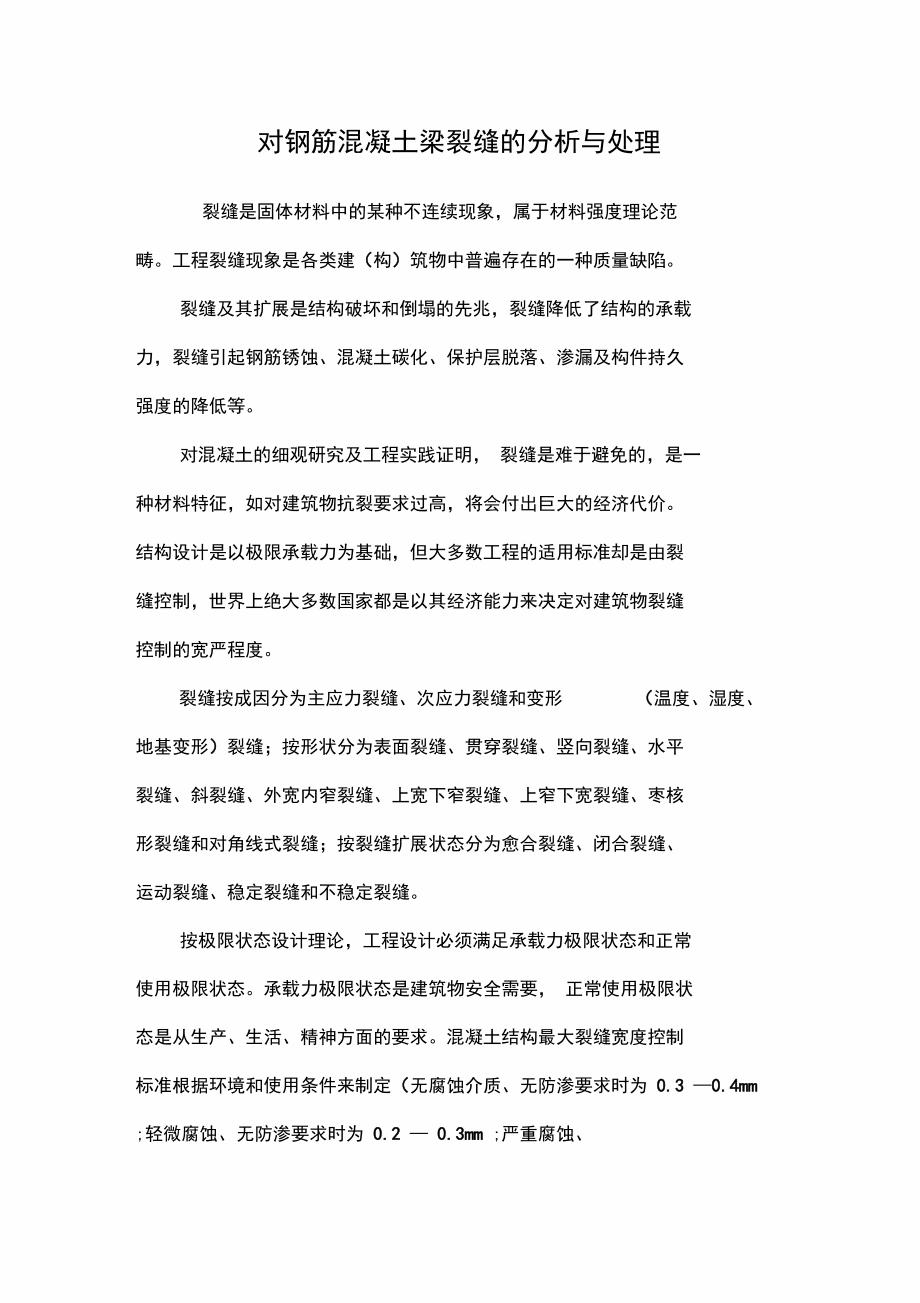

1、對鋼筋混凝土梁裂縫的分析與處理裂縫是固體材料中的某種不連續現象，屬于材料強度理論范 疇。工程裂縫現象是各類建（構）筑物中普遍存在的一種質量缺陷。裂縫及其擴展是結構破壞和倒塌的先兆，裂縫降低了結構的承載 力，裂縫引起鋼筋銹蝕、混凝土碳化、保護層脫落、滲漏及構件持久 強度的降低等。對混凝土的細觀研究及工程實踐證明， 裂縫是難于避免的，是一 種材料特征，如對建筑物抗裂要求過高，將會付出巨大的經濟代價。 結構設計是以極限承載力為基礎，但大多數工程的適用標準卻是由裂 縫控制，世界上絕大多數國家都是以其經濟能力來決定對建筑物裂縫 控制的寬嚴程度。裂縫按成因分為主應力裂縫、次應力裂縫和變形（溫度、濕度、地基

2、變形）裂縫；按形狀分為表面裂縫、貫穿裂縫、豎向裂縫、水平 裂縫、斜裂縫、外寬內窄裂縫、上寬下窄裂縫、上窄下寬裂縫、棗核 形裂縫和對角線式裂縫；按裂縫擴展狀態分為愈合裂縫、閉合裂縫、 運動裂縫、穩定裂縫和不穩定裂縫。按極限狀態設計理論，工程設計必須滿足承載力極限狀態和正常 使用極限狀態。承載力極限狀態是建筑物安全需要， 正常使用極限狀 態是從生產、生活、精神方面的要求?；炷两Y(jié)構最大裂縫寬度控制 標準根據環境和使用條件來制定（無腐蝕介質、無防滲要求時為 0.3 0.4mm ;輕微腐蝕、無防滲要求時為 0.2 0.3mm ;嚴重腐蝕、有防滲要求時為0.1 0.2mm）。普通鋼筋混凝土構件內力接近

3、30 % 極限荷載（混凝土應力達到抗拉強度、鋼筋應力達到50 一 60MPa）時出現裂縫，裂縫寬度在0.05 0.1mm，這種裂縫不影響結構安全， 還可承受70 %-一 80 %極限荷載；許多工程的 梁式結構、框架結構 僅在自重作用下出現受拉區開裂或剪力區主拉應力裂縫；有的因拆模過早、抗拉強度不足，裂縫是常見的，但其極限承載力不會降低，總 的安全度不變。變形裂縫較多出現在剛架、特種結構、組合結構等超 靜定結構中，但這類結構承載力安全儲備充足，韌性良好，能適應較 大變形而不致倒塌。處理這類裂縫時，可根據裂縫出現后應力衰減情 況從寬控制。實踐表明，有些裂縫是無害的，或者其害處是可為人類所控制的。

4、對工程結構裂縫特征、機理和控制的研究，是有現實意義的。雖然， 國內外的專家、學者在這方面積累了一些經驗和技術資料， 但尚嫌不 足，為此，本文作者經長期系統地試驗和整理，并提升到理論高度進 行了綜合分析?，F(xiàn)就對于混凝土梁裂縫特征、開裂原因的分析和裂縫 處理方法總結如下。2鋼筋混凝土梁式構件裂縫與處理2.1鋼筋混凝土梁側面豎向裂縫和龜裂縫鋼筋混凝土梁側面豎向裂縫和龜裂縫如圖1所示。這類裂縫特征：豎向裂縫一般沿梁長度方向基本等距，裂縫高度多在梁高中部， 呈中間大兩頭小的趨勢，深淺不一，嚴重時，裂縫深度可達100 200mm ,更嚴重時，則出現穿透裂縫；龜裂縫多在梁上下邊緣出現，且沿梁長非均勻分布，裂

5、縫深度淺，為表層裂縫。開裂原因：產生豎向裂縫的原因是混凝土養護時澆水不夠，特別是在拆模后未做潮濕養 護，夏季施工時易于發生，是一種干縮裂縫；產生龜裂縫的原因是模 板澆水不夠，特別是采用未經水濕透的木模時，容易產生這種裂縫。 控制處理：對這類裂縫，裂縫寬度小于 0.1mm的可不處理；裂縫寬 度為0.10.3mm 的作表面封閉處理；裂縫寬度為 0.31.0mm 的 可用環氧樹脂漿液灌注；裂縫寬度大于 1. 0mm的可用微膨脹水泥 漿液修補，修補前，應在裂縫表面涂刷一層水泥漿界面劑。對比較嚴 重的龜裂縫，因其混凝土強度較低，甚至出現剝皮掉角現象，則應將鋼筋混凝土梁水平順筋裂縫如圖2所示。這類裂縫特征

6、：裂縫與 鋼筋方向一致，較多出現在已交工使用一段時間后的鋼筋混凝土梁 上，隨著時間的推移，有逐漸發展的趨勢。裂縫原因：鋼筋銹蝕、氧化鐵膨脹所致，更進一步是混凝土保護層過薄，使用了含氯外加劑， 使用環境中富含腐蝕性氣體或液體侵入混凝土， 工業廠房中常見這種 裂縫。鋼筋混凝土梁水平順筋裂縫會導致鋼筋和混凝土之間的粘結率 降低，甚至危及結構安全和耐久性，因此， 需進行補強加固處理。預防措施包括：設計時，考慮加大保護層厚度；施工時，將鋼筋骨架固 定好后，主筋下部加墊塊，確保混凝土保護層厚度；使用不含氯化物 的外加劑；對鋼筋混凝土梁做好防腐處理并做好維護。加固處理：一般情況下，先將裂縫用環氧膠泥嵌補，然

7、后，采用 外包型鋼加固、外包鋼筋混凝土套加固、預應力水平拉桿加固、預應 力下?lián)问嚼瓧U加固、粘鋼加固等技術措施進行加固處理。2. 3鋼筋混凝土梁集中荷載處的裂縫鋼筋混凝土梁集中荷載處的裂縫如圖 3所示。這類裂縫特征：在次梁與主梁交接處，次梁下面兩側出現斜向裂縫，屬荷載作用裂縫。 裂縫原因：設計或施工混凝土強度過低，設計加密箍筋或吊筋配筋不 足，施工時鋼筋上移。預防措施：按規范規定設計橫向鋼筋，施工時, 應保證混凝土施工質量和鋼筋定位準確。這類裂縫通常需進行加固處 理。處理方法：采用粘鋼板加固技術措施進行加固處理。2 . 4鋼筋混凝土主梁兩端上部斜裂縫鋼筋混凝土主梁兩端上部斜裂縫如圖 4所示。這類

8、裂縫特征：裂 縫分布在主梁兩端上部，呈斜向裂縫，裂縫寬度表現為上口大下口??； 裂縫多在交工使用后出現。裂縫原因：主梁兩端有較強約束造成，如 薄腹梁兩端上部有剛性較大的天窗架，由于天窗架與薄腹梁兩端預埋 件焊牢，則當薄腹主梁在荷載作用下變形時， 在梁兩端產生一定的彎 矩和剪力，造成梁端出現裂縫。預防措施：在梁端配置一定數量的構 造鋼筋。處理方法：一般情況下，采用粘鋼加固技術措施進行加固處 理。精鋼梅12. 5鋼筋混凝土連續梁負彎矩裂縫鋼筋混凝土連續梁負彎矩裂縫如圖 5所示。這類裂縫特征：裂縫 出現在近支座部位或主次梁交接部位， 裂縫寬度上大下小，至梁下口 受拉主筋處閉合。裂縫原因：鋼筋混凝土梁上

9、口負彎矩過大，導致負 彎矩受拉區開裂。預防措施：在梁端配置一定數量的構造鋼筋。處理 方法：采用粘鋼加固技術措施進行加固處理。2 . 6鋼筋混凝土梁垂直裂縫和斜裂縫鋼筋混凝土梁垂直裂縫和斜裂縫如圖 6所示。這類裂縫特征：垂 直裂縫多出現在梁跨中部位，鋼筋混凝土梁垂直裂縫和斜裂縫多出現 在梁兩端；這類裂縫多在施工階段或使用階段出現， 屬典型的荷載裂 縫。裂縫原因：主要有設計和施工兩個方面的原因，設計截面尺寸選 擇不當、正截面受拉主筋配筋不足、斜截面橫向箍筋配筋不足等因素， 均可導致產生鋼筋混凝土梁垂直裂縫和斜裂縫； 施工時，混凝土實際 強度偏低、受拉主筋上浮移位或少放、斜截面橫向箍筋少放、施工荷

10、載超載等因素，也會導致產生鋼筋混凝土梁垂直裂縫和斜裂縫； 使用 荷載過大，也會產生這類裂縫。鋼筋混凝土梁垂直裂縫和斜裂縫是典 型的荷載裂縫，嚴重時，將危及結構安全使用，因此，需查明產生裂 縫的原因，針對不同情況和危害程度進行補強加固處理。處理方法： 一般情況下，先將裂縫用環氧膠泥嵌補，然后，采用外包型鋼加固、 外包鋼筋混凝土套加固、預應力水平拉桿加固、預應力下?lián)问嚼瓧U加 固、粘鋼加固、u形箍加固等技術措施進行加固處理。2 . 7鋼筋混凝土梁受壓區裂縫鋼筋混凝土梁受壓區層狀裂縫如圖 7所示。這類裂縫特征：裂縫 出現在鋼筋混凝土梁受壓區附近， 水平裂縫和垂直裂縫交織，形成網 狀。裂縫原因：鋼筋混凝

11、土梁受壓區配筋不足，設計截面尺寸選擇不 當；施工時，混凝土實際強度偏低，受壓區主筋下浮移位或少放，施 工荷載超載，使用荷載過大，也會產生這類裂縫。鋼筋混凝土梁受壓 區層狀裂縫，是典型的荷載裂縫，嚴重時，將危及結構安全使用。處 理方法：一般情況下，在受壓區采用粘鋼加固技術措施進行加固處理。涇狀裂績加固爾板2 . 8鋼筋混凝土圈梁、框架梁、基礎梁斜裂縫如圖8所示，這類裂縫特征一般呈斜向裂縫，較集中在跨中部位, 但有時也可能出現在端部（如框架梁），且貫穿整個梁高。裂縫原因： 主要是基礎不均勻沉降所引起，裂縫高端指向地基不均勻沉降方向。 圖8所示鋼筋混凝土圈梁、框架梁、基礎梁斜裂縫，是比較典型的基 礎

12、不均勻沉降裂縫，嚴重時，將危及建筑物安全使用。因此，在處理 這類裂縫以前，首先應查明基礎下沉的原因，并采取措施確保地基不再繼續下沉，再進行補強加固處理。處理方法：采用外包型鋼加固和 粘鋼板加固技術措施進行加固處理。0 口口 白口 口0(01w夕卜包稷削Ira固<c=）胡JKfti凝土捲皐製淒H L T I dl TJl . zj _L2. 9鋼筋混凝土屋面梁溫度裂縫對176根屋面大梁檢查，其中，82根薄腹梁、88根花籃梁、6 根預制裝配梁均有貫穿性裂縫。用矩形梁和花籃梁比對試驗，結果矩 形梁因表面用油氈隔離、屋面板熱膨脹而梁溫度應力極小而未開裂， 花籃梁開裂。裂縫形態如圖9所示。A型裂縫，原因是梁的跨度大而 配筋率較小，裂縫一直延伸到梁底，裂縫間距0.71.0m左右，跨中集中，最大寬度12mm，大梁初看很危險，其實裂縫對大梁撓 度的增加相對于正常使用荷載下的撓度仍很小。B型裂縫主要出現在跨度較小、配筋率較高的大梁上，裂縫寬度較小，間距0.71.0m左右，形狀兩頭小中間大。C型裂縫主要出現在跨度小、配筋高的大 梁上，裂縫寬度小于0.3mm，間距一般均在0.71.0m左右，裂縫 位置均在主筋以上。治理方案：可增加屋面大梁的配筋率，縮小開間， 在梁底端部增加正彎矩鋼筋在梁的腹部增加溫度筋，梁
