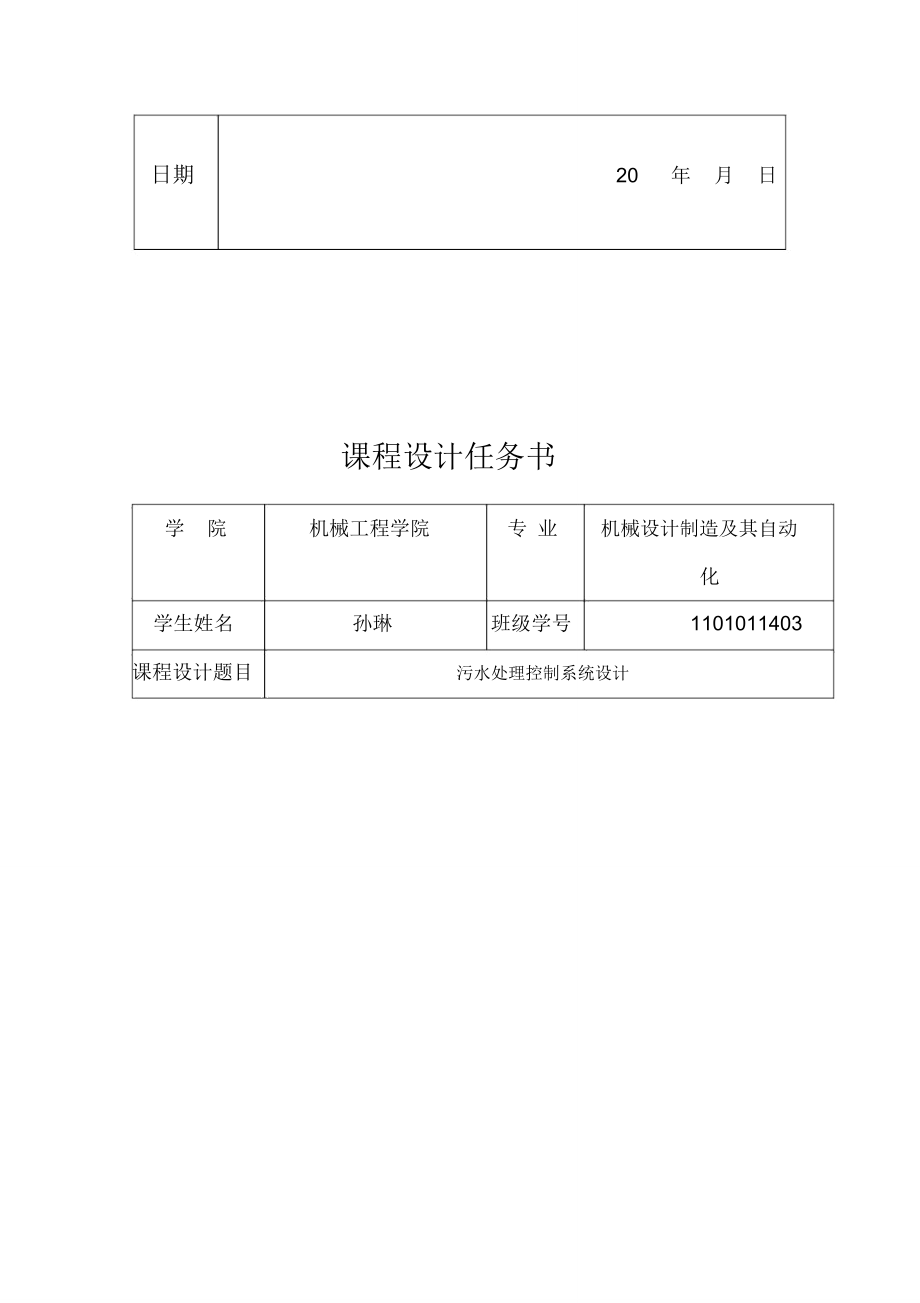

1、課程設計（論文）題目：污水處理控制系統程序設計設計名稱：機電傳動控制班級學號： 1101011403學生姓名：孫琳指導教師：任曉紅陳白寧2013年 12月 11日成績評定表學生姓名孫琳班級學號1101011403專 業機械設計制課程設計題目污水處理造及其自動控制系統設計化評組長簽字：語成績?nèi)掌?0年月日課程設計任務書學院機械工程學院專 業機械設計制造及其自動化學生姓名孫琳班級學號1101011403課程設計題目污水處理控制系統設計實踐教學要求與任務 :1.設計內容：1）完成課程設計指導書所要求的控制循環。2）按停止按鈕，完成當前循環后再停。3）要求同時控制三套子系統的運行。4）要求可以實現手動

2、和自動控制。2.設計要求：1）畫出端子分配圖和順序功能圖2）設計并調試 PLC 控制梯形圖3）設計說明書工作計劃與進度安排 :1）理解題目要求，查閱資料，確定設計方案1 天2）PLC 梯形圖設計與調試4 天3）說明書撰寫1 天4）答辯1 天指導教師：任曉虹專業負責人：陳白寧學院教學副院長：陳白寧2013 年12月11日2013 年12月11日2013年月日目錄1、前言1一、課程設計的任務和要求21.1 課程設計的任務21.2 課程設計的基本要求3二、總體設計72.1 PLC 選型72.2 PLC 端子圖92.3 PLC 外部接線圖102.4 主電路原理圖11三、 PLC 程序設計123.1 設

3、計思想123.2 順序功能圖133.3 梯形圖14四程序調試說明21五、結束語22六、參考文獻231. 前言當今社會水污染嚴重急，目前城市污水處理行業的發展迅速，城市污水處理能力，嚴重的制約了我國經濟與社會的發展， 鑒于我國國情于污水處理的運行費用是龐大的、 長期的，加強城市污水處理系統智能控制的研究非常必要。 本課題將對對污水處理 PLC控制系統設計，滿足其需要。世界上公認的第一臺 PLC是 1969 年美國數字設備公司 （DEC）研制的。限于當時的元器件條件及計算機發展水平， 早期的 PLC主要由分立元件和中小規模集成電路組成，可以完成簡單的邏輯控制及定時、計數功能。 20 世紀 70 年

4、代初出現了微處理器。 人們很快將其引入可編程控制器， 使 PLC增加了運算、 數據傳送及處理等功能， 完成了真正具有計算機特征的工業控制裝置。 為了方便熟悉繼電器、接觸器系統的工程技術人員使用， 可編程控制器采用和繼電器電路圖類似的梯形圖作為主要編程語言， 并將參加運算及處理的計算機存儲元件都以繼電器命名。此時的 PLC為微機技術和繼電器常規控制概念相結合的產物。20 世紀 70 年代中末期，可編程控制器進入實用化發展階段，計算機技術已全面引入可編程控制器中，使其功能發生了飛躍。20 世紀 80 年代初，可編程控制器在先進工業國家中已獲得廣泛應用。這標志著可編程控制器已步入成熟階段。20 世紀

5、末期，可編程控制器的發展特點是更加適應于現代工業的需要?？梢灶A(yù)期，隨著我國現代化進程的深入， PLC在我國將有更廣闊的應用天地。一課程設計的任務和要求1.1 課程設計的任務題目：污水處理控制系統設計系統有三套子系統。每個子系統組成如圖所示。1濾水時，打開進水閥和出水閥，污水流經磁濾器中通電的電磁鐵，則污水中的氧化鐵雜質會附在磁鐵上，從水箱流出凈化水，實現濾水；2一段時間后，斷開電磁鐵，關閉進水閥和出水閥，打開排污閥和空氣壓縮閥，壓縮空氣將水箱的水打入磁濾器內，沖洗磁鐵，污水由排污管流入污水池，進行二次處理，實現反洗。3三套子系統同時工作。設計內容：完成課程設計指導書所要求的控制循環。要求按停止

6、按鈕，完成當前循環后再停， 并可以同時控制三套子系統的運行， 最后既要實現手動控制也要實現自動控制。設計要求：要畫出端子分配圖和順序功能圖， 設計并調試出 PLC控制梯形圖， 并設計出說明書。1.2 課程設計的基本要求系統有三套子系統， 每個系統工作均相同， 由三臺磁濾器和有關管道及電磁閥組成。該系統的用途是把水中的氧化鐵雜質過濾出去， 來實現污水氧化的作用。 一定時間過后，污水由排污管流入污水池，進行二次處理，實現反洗。污水凈化系統的控制過程：（ 1）初始放空：在系統通電初始時，所有的閘門均斷開，磁濾器也斷開。（ 2）凈化過程：按下啟動按鈕，凈化系統按下，規律循環工作。接通磁濾器電源 2s，

7、是磁濾器的磁性達到額定值。 2s 后接通出水閥，和進水閥，進行濾水工作40min. 40min 后斷開進水閥和出水閥。 5s 后，斷開磁濾器電源。 2s 后，進行反洗工藝，接通排污閥，空壓閥，將氧化鐵沖洗倒排污池。 1min 斷開空壓閥，排污閥和響鈴，反洗結束。 5s 后在進行濾洗工作，如此循環。按下停止按鈕，執行完本次循環結束。污水凈化中元件選擇 :（ 1） PLC主機及擴展模塊：選擇西門子S7-200 CPU226，繼電器型 PLC，EM223 4* 繼電器輸出型擴展模塊 ;（ 2） 啟動按鈕 SB1：用于凈化系統的初始上電工作；（ 3） 停止按鈕 SB2：用于凈化系統的整個工作的全面結束

8、 ;（ 4） 磁濾器 YV1， YV2，YV3：用于控制磁濾器接通與否 ；（ 5）出水閥 YV1、YV2、YV3：用于控制出水閥的接通與否；（ 6）進水閥 YV1、YV2、YV3：用于控制進水閥的接通與否；（ 7）排污閥 YV1、YV2、YV3：用于控制排污閥的接通與否；（ 8）空壓閥 YV1、YV2、YV3：用于控制空壓閥的接通與否；（ 9）響鈴 HA1、 HA2、HA3：用于控制響鈴的接通與否；濾水工藝示意圖如圖1 所示污水凈化示意圖如圖2 所示二總體設計2.1PLC 選型（ 1） PLC概述PLC（Programmable logic Controller）即可編程控制器，是當今基于計算

9、機技術的常見工業控制裝置，主要應用于工業控制領域。PLC內部配有編制程序的存儲器， 用于存儲其內部指令、 程序代碼及程序運行所需的各種數據，并以數字或模擬的方式與外部進行輸入和輸出，進而控制各種類型的執行裝置。PLC及其有關的外圍設備是工業控制系統中的重要組成部分，尤其在底層控制中， PLC一般都會是控制系統的核心。（ 2） PLC的特點a. 可靠性高，抗干擾能力強工業生產一般是在惡劣環境中進行的高強度作業， 這就要求其設備具有較高的可靠性和抗干擾能力。b. 豐富的 IO 接口在工業生產現場， 存在各種不同的設備或變化的生產環境， 為了在計算機中進行計算及采取控制措施， PLC配備豐富的 IO

10、 模塊，以便能夠?qū)F(xiàn)場的各種信號轉換成 PLC中可識別的信號。c. 編程簡單，易學易用PLC作為通用工業控制計算機，接口簡單易于配置，編程語言也易于工程技術人員所接受。d. 系統搭建容易，維護方便PLC用存儲邏輯代替接線邏輯即使用軟邏輯代替硬邏輯，這一方面增加了邏輯運算的靈活性， 另一方面大大減少了控制設備外部的接線， 使控制系統結構更加簡易實用、系統搭建周期大為縮短。（ 3） PLC選型PLC主機：選擇西門子 S7-200 系列 PLC作為污水處理控制系統的工作主機。根據 I/O 點數來確定 PLC型號，為滿足控制要求該系統需要有 10 輸入點， 19 個輸出點。因此采用 S7-200 CP

11、U 226 AC/DC/繼電器，由于該系統要求 10 個輸入點 S7-200 CPU226能滿足點數要求。 輸出點在沒有擴展模塊時是不滿足系統要求的，所以需要擴展模塊 EM223 4*繼電器輸出型擴展模塊，這樣就會滿足要求。選用 CPU226的特點，其基本參數如下：本機數字輸入： 24 路數字量輸入本機數字輸出： 16 路數字量輸出內部存儲器位： 256 位定時器總數： 256 定時器計數器總數： 256 計數器電源電壓允許范圍： AC85264V輸入電流僅 CPU/最大負載： 35/100mA,AC 240V電壓范圍： DC20.428.8V電流限制：約 1.5AEM 223 24V DC

12、4 入/4 出 基本參數如下：DI 輸入數 :4DO輸出數 :4輸入電壓： 24V，最大 30V輸出類型 :24VDC輸出電流： 0.75A2.2 PLC 端子圖啟動停止手動電磁鐵得電出水閥開關進水閥開關排污閥開關空壓閥開關響鈴開關空氣壓縮機開關CPU226I0.0Q0.0I0.1Q0.1Q0.2I0.2Q0.3I0.3Q0.4Q0.5I0.4Q0.6I0.5Q0.7Q1.0I0.6Q1.1I0.7Q1.2Q1.3I1.0Q1.4I1.1Q1.5Q1.6Q1.7Q2.0Q2.1Q2.2圖三 端子分配圖1電磁鐵1出水閥1進水閥1排污閥1空壓閥1響鈴2電磁鐵2出水閥2進水閥2排污閥2空壓閥2響鈴3

13、電磁鐵3出水閥3進水閥3排污閥3空壓閥3響鈴空氣壓縮機附表 :I0.0啟動I0.1停止I0.2手動I0.3電磁鐵得電I0.4出水閥開關I0.5進水閥開關I0.6排污閥開關I0.7空壓閥開關I1.0響鈴開關I1.1空氣壓縮機開關Q0.01 電磁鐵Q0.11 出水閥Q0.21 進水閥Q0.31 排污閥Q0.41 空壓閥Q0.51 響鈴Q0.62 電磁鐵Q0.72 出水閥Q1.02 進水閥Q1.12 排污閥Q1.22 空壓閥Q1.32 響鈴Q1.43 電磁鐵Q1.53 出水閥Q1.63 進水閥Q1.73 排污閥Q2.03 空壓閥Q2.13 響鈴Q2.2空氣壓縮機2.3PLC 外部接線圖CPU 226

14、啟動I0.0停止I0.1手動I0.2電磁鐵得電I0.3出水閥開關I0.4進水閥開關I0.5排污閥開關I0.6空壓閥開關I0.7響鈴開關I1.0空氣壓縮機I1.11M2MMDC 24VL+EM223AC220V急停負載電源L1KMKMNKMKM3L2L1LQ0.01電磁鐵Q0.11出水閥Q0.21進水閥Q0.31排污閥Q0.41空壓閥Q0.51響 鈴Q0.62電磁鐵Q0.72出水閥Q1.02進水閥Q1.12排污閥Q1.22空壓閥Q1.32響 鈴Q1.43電磁鐵Q1.53出水閥Q1.63進水閥Q1.73排污閥Q2.03空壓閥Q2.13響鈴Q2.2空氣壓縮機圖四 外部接線圖2.4 主電路原理圖L1L

15、2L3QSFU1FU2正傳KM1FRM圖五 電動機正反轉的控制電路反傳KM2三 PLC程序設計3.1 設計思想本次課程設計要求既要實現手動控制又要實現自動控制。 如果要完成這兩個目的動作，必須設計含有手動和自動控制的主程序， 并且手動和自動都相應有各自的子程序。 特別注意的是啟動 PLC時必須先讀主程序， 然后調用子程序， 才能加以實現各個活動步。手動控制時：在控制面板上有一些旋轉按鈕。 它們都分別控制著各個步驟的啟動，每個步驟的停止可以由下一步的啟動來斷開電路。自動時：用 I0.0 來控制啟動， 按下啟動后系統處于自動狀態， 用 I0.1 來控制停止，按下停止按鈕后系統在完成當前循環后停止。

16、3.2 順序功能圖SM0.1M0.0I0.0M0.1T37M0.2T38M0.3T39M0.4T40M0.5T41M0.6SQ0.0SQ0.6SQ1.4T372S接通磁濾器后保持2SSQ0.1SQ0.7SQ1.5SQ0.2SQ1.0SQ1.6T3840min接通出水閥，進水閥后濾水40minRQ0.1RQ0.7RQ1.5RQ0.2RQ1.0RQ1.6T392S斷開出水閥，進水閥后保持2SRQ0.0RQ0.6RQ1.4T402S斷開磁濾器后保持2SSQ2.1SQ2.2SQ0.3SQ1.1SQ1.7SQ0.4SQ1.2SQ2.0SQ0.5SQ1.3T411min接通排污閥，空壓閥，空氣壓縮機，響鈴

17、后反洗1minRQ2.1RQ2.2RQ0.3RQ1.1RQ1.7RQ0.4RQ1.2RQ2.0RQ0.5RQ1.3T425S排污閥，空壓閥，空氣壓縮機，響鈴后保持5sM1.0*T42M1.0*T42圖六 順序功能圖3.3 梯形圖主程序手動程序子程序自動子程序PLC梯形圖四程序調試說明首先在 V4.0 STEP 7 MicroWIN SP6 里將我事先設計好的梯形圖程序?qū)懭?，然后再將程序?qū)С?，然后再?S7_200的仿真軟件里進行調試仿真。配置 CPU選擇 CPU226，選擇擴展 EM223，然后裝載程序， 分別進行自動和手動程序調試。進行手動調試時，按下啟動按鈕 I0.0 和手動按鈕 I0.2

18、 后，進行手動調試，第一步按下開關 I0.3 應使電磁鐵置位得電， 雖然沒有按下 I0.4 、I0.5 等控制進水閥，出水閥的開關，進水、出水的輸出端也得電了，導致調試有錯誤。之后找出錯誤原因，是因為只要按下啟動按鈕 I0.0 ， SM0.1 在執行用戶程序的第一個掃描周期就為“ 1”態，會啟動自動程序，使進水、出水閥為 1 態，導致上訴現象。雖然也存在別的問題，但在后來都已經接解決，成功調試。五結束語通過這次設計實踐。 我學會了 PLC的基本編程方法， 對 PLC的工作原理和使用方法也有了更深刻的理解。 在對理論的運用中， 提高了我們的工程素質， 在沒有做實踐設計以前，我們對知道的撐握都是思想上的，對一些細節不加重視，當我們把自己想出來的程序用到 PLC中的時候，問題出現了， 不是不能運行， 就是運行的結果和要求的結果不相符合。 通過解決一個個在調試中出現的問題， 我們對 PLC 的理解得到加強，看到了實踐與理論的差距。在設計的過程中我們還得到了老師的幫助與意見，也請教了了同學的意見和想法。在學習的過程中， 不是每一個問題都能自己解決， 向老師請教或向同學討論是一個很好的方法，不是有句話叫做思而不學者殆，做事要學思結合。最后誠摯的感謝我們的指導老師，您的悉心的教導使我們得以一窺噴泉控制系統領域的深奧， 不時的討論并指點我正確的方向，使我在畢業
