014排氣道安裝技術交底

1、技 術 交 底 記 錄 表 C2-1資料編號02-C2-014工程名稱海淀區唐家?guī)X新城普通住宅及配套T09地塊交底日期2011年5月6日施工單位江蘇省建工集團唐家?guī)X項目部分項工程名稱排氣道安裝工程交底提要排氣道安裝的相關材料、機具準備、質量要求、施工工藝及安全注意事項1 施工準備1.1 材料要求 預制變壓式排氣道的型號、規格、質量應符合設計要求,并附有出廠合格證。衛生間排氣道型號為300×320，排氣帽為800×800；廚房排氣道型號為400×320，排氣帽為1100×1100。材料進場應及時運至作業面，不能及時上樓的按照現場條件，要求分類存放且碼放整齊

2、，碼放高度不超過2m。1.1.2 水泥：42.5號普通硅酸鹽水泥。 砂：中砂。 細石：粒徑0.5。 鋼材：12鋼筋。1.2 主要機具：撬杠、吊鉤、卡環、墊鐵、木楔等。1.3 作業條件安裝前應對排氣道質量進行檢查，凡不符合質量要求的不得采用，并作出明顯標記。構件如有缺陷，應重新進行加工或修補后方可使用。 在墻上預先彈出排氣道的位置、標高線，控制好上下排氣道之間的水平距離和標高，避免安裝時安放不下。 頂板上已預留好的安裝洞口，應根據設計要求尺寸剔鑿好，并將四周鑿毛，剔鑿前從頂層到底層吊線，上下貫通。施工前將施工面清理干凈，在排氣道相鄰的主體結構上彈好安裝定位立面位置線，在樓面上彈好平面控制線。2

3、施工操作工藝措施及主要做法要求2.1 工藝流程：安裝鋼筋（做漿）吊線安裝排氣道臨時固定灌縫養護上層排氣道安裝。2.2 施工操作要點及要求審核人交底人接受交底人1.本表由施工單位填寫。交底單位與接受交底單位各保存一份。2.當做分項工程施工技術交底時，應填寫“分項工程名稱”欄，其他技術交底可不填寫。技 術 交 底 記 錄 表 C2-1資料編號02-C2-014工程名稱海淀區唐家?guī)X新城普通住宅及配套T09地塊交底日期2011年5月6日施工單位江蘇省建工集團唐家?guī)X項目部分項工程名稱排氣道安裝工程交底提要排氣道安裝的相關材料、機具準備、質量要求、施工工藝及安全注意事項2.2.1 安裝鋼筋（做漿）：安裝一

4、層排氣道時，現在排風道底部鋪一層DS砂漿，然后將排氣道豎起放入頂板預留洞中，用木楔固定牢固。在安裝上層排氣道前，先在樓板上排氣道兩邊管壁位置各放置112鋼筋，鋼筋長度=預留洞口+160，兩端設置彎鉤，用DS砂漿做漿勾縫。 吊線：根據排氣道尺寸，從頂層到底層吊線，在墻上彈出排氣道安裝邊線。安裝排氣道：將排氣道安放在鋼筋上，并臨時加固。2.2.4 臨時固定：經檢查位置準確，上下順直無錯位后，用木楔對排氣道進行臨時固定。 灌縫：每層排氣道安裝完，應及時吊模，將樓板與排氣道之間的空隙用C20細石混凝土填滿，振搗密實。如果排氣道有破損，灌縫時注意不可將混凝土落入排氣道內，并及時用鋼絲網附于破損處，抹水泥

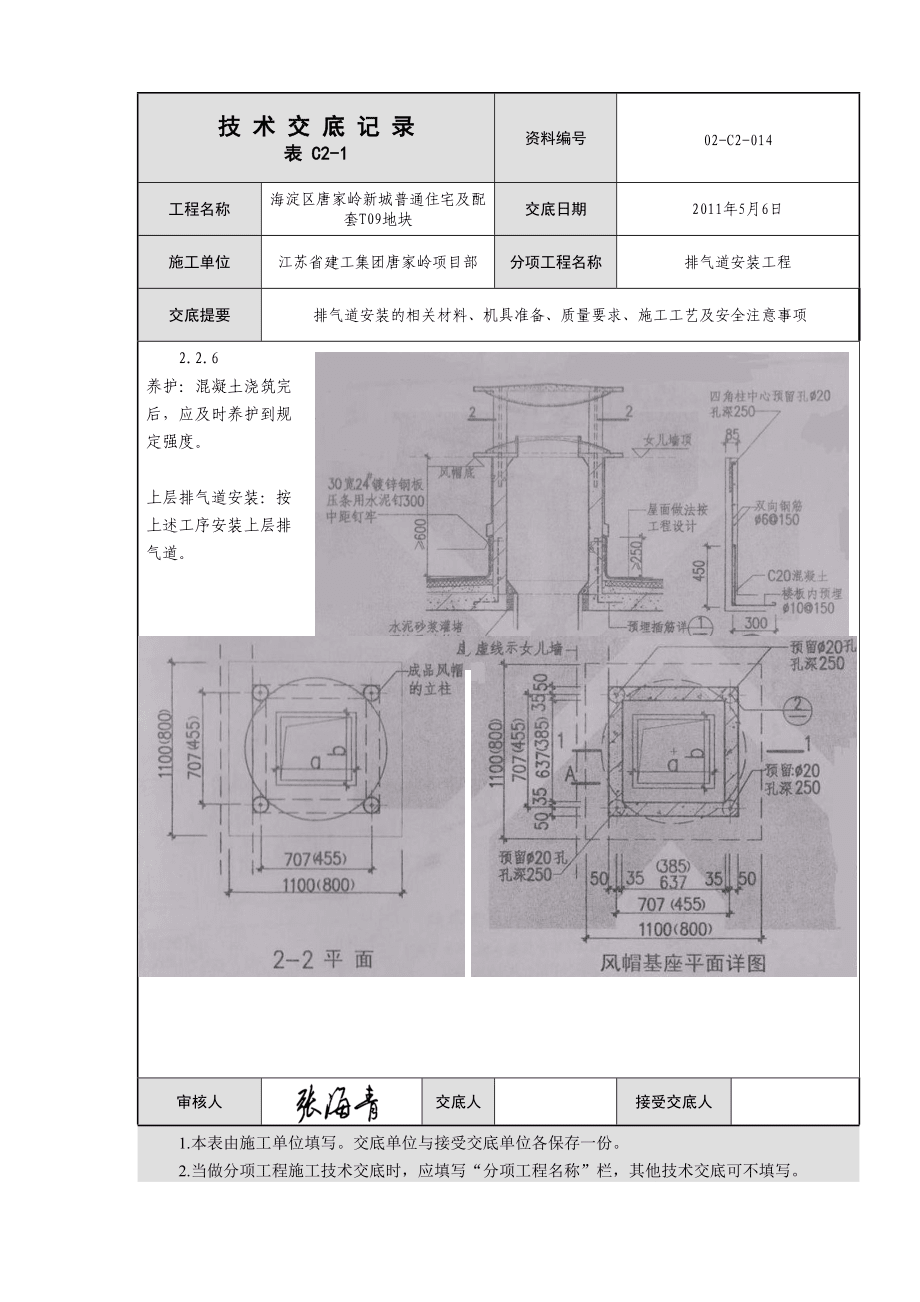

5、砂漿進行修補處理。審核人交底人接受交底人1.本表由施工單位填寫。交底單位與接受交底單位各保存一份。2.當做分項工程施工技術交底時，應填寫“分項工程名稱”欄，其他技術交底可不填寫。技 術 交 底 記 錄 表 C2-1資料編號02-C2-014工程名稱海淀區唐家?guī)X新城普通住宅及配套T09地塊交底日期2011年5月6日施工單位江蘇省建工集團唐家?guī)X項目部分項工程名稱排氣道安裝工程交底提要排氣道安裝的相關材料、機具準備、質量要求、施工工藝及安全注意事項2.2.6 養護：混凝土澆筑完后，應及時養護到規定強度。 上層排氣道安裝：按上述工序安裝上層排氣道。審核人交底人接受交底人1.本表由施工單位填寫。交底單位

6、與接受交底單位各保存一份。2.當做分項工程施工技術交底時，應填寫“分項工程名稱”欄，其他技術交底可不填寫。技 術 交 底 記 錄 表 C2-1資料編號02-C2-014工程名稱海淀區唐家?guī)X新城普通住宅及配套T09地塊交底日期2011年5月6日施工單位江蘇省建工集團唐家?guī)X項目部分項工程名稱排氣道安裝工程交底提要排氣道安裝的相關材料、機具準備、質量要求、施工工藝及安全注意事項審核人交底人接受交底人1.本表由施工單位填寫。交底單位與接受交底單位各保存一份。2.當做分項工程施工技術交底時，應填寫“分項工程名稱”欄，其他技術交底可不填寫。技 術 交 底 記 錄 表 C2-1資料編號02-C2-014工程

7、名稱海淀區唐家?guī)X新城普通住宅及配套T09地塊交底日期2011年5月6日施工單位江蘇省建工集團唐家?guī)X項目部分項工程名稱排氣道安裝工程交底提要排氣道安裝的相關材料、機具準備、質量要求、施工工藝及安全注意事項3 質量要求3.1 主控項目 安裝時構件的混凝土強度必須符合設計要求和施工規范的規定。 構件的型號、位置、支點錨固必須符合設計要求，且無變形、損壞現象。 構件接頭（接縫）的混凝土或砂漿必須計量準確，澆搗密實，且認真養護，其強度必須達到設計要求或施工規范的規定。3.2 一般項目 構件接頭的連接件焊縫長度符合設計要求，焊縫表面平整，無凹陷、焊瘤，接頭處無裂紋、氣孔、夾渣及咬邊。 允許偏差和檢驗方法見

8、表項次項目允許偏差 (mm)檢驗方法1位置偏移10用5m線和鋼尺檢查2標高±5用2m靠尺和楔形塞尺檢查4 注意事項4.1 成品保護措施排氣道運輸、堆放時，應放好墊木，宜豎向堆放。 堆放場地應平整、夯實、墊板。排氣道安裝過程中應輕拿輕放，以免磕損。 安裝排氣道時不得碰撞兩側磚墻或抹灰墻面。 施工中注意不可將雜物掉入排氣道內，堵塞排氣道；施工完成后更應將排氣道口及時進行覆蓋，以防雜物落入。審核人交底人接受交底人1.本表由施工單位填寫。交底單位與接受交底單位各保存一份。2.當做分項工程施工技術交底時，應填寫“分項工程名稱”欄，其他技術交底可不填寫。技 術 交 底 記 錄 表 C2-1資料編號02-C2-014工程名稱海淀區唐家?guī)X新城普通住宅及配套T09地塊交底日期2011年5月6日施工單位江蘇省建工集團唐家?guī)X項目部分項工程名稱排氣道安裝工程交底提要排氣道安裝的相關材料、機具準備、質量要求、施工工藝及安全注意事項4.2 應注意的質量事項排氣道應按照尺寸、位置開口方向進行安裝，不得混用。排氣道上下用木楔臨時固定，應盡快支模堵洞，堵洞用C20混凝土（加10%水泥摻量的膨脹劑）。 每天安裝不超過一層。4. 安裝完畢后，將排氣道上口及時蓋好。4.3 應注意的安全問題 進入施工現場，戴好安全帽； 遵守現場安全管理?xiàng)l例，嚴禁違章施工； 施工現場用電，應由專業電工進行接線，嚴禁私拉亂接；
