襯砌混凝土施工措施

1、1 / 10 文檔可自由編輯打印通通風風兼安全洞兼安全洞襯襯砌砌砼砼施工方案施工方案1 工程概況工程概況1.1 工程范工程范圍圍及工程量及工程量通風兼安全洞砼主要包括：通風兼安全洞工程、主變排風洞工程、排風豎井下平洞、廠房上層排水廊道工程等部位的洞身襯砌砼和底板回填砼與水土保持及環境保護工程以及為砼施工準備的各項工作，鋼筋工程。主要工程量為：砼 5373.5m，鋼筋制安220.02t，銅片止水帶 469m，聚乙烯閉孔泡沫板 233m2。各部位工程量詳見表表 1.1-1。 。表表 1.1-1 砼砼主要工程量表主要工程量表項目部位及名稱砼量鋼筋銅止水片聚乙烯閉孔泡沫板(m2)C1

2、0 墊層砼 三級配34C20 洞臉砼 二級配24410C20 襯砌砼25201、通風兼安全洞工程C15 底板找平砼1879184403188C20 襯砌砼1972、主變排風洞工程C15 底板找平砼,三級配270194120C20 襯砌砼323、排風豎井下平洞工程C15 底板找平砼 三級配1233.22525C20 襯砌砼324、廠房上層排水廊道工程（部分）C15 洞底砼 二級配31.53.2-5、水土保持及環境保護工程C15 砼110.62共 計5373.5220.024692331.2 施工特點及施工特點及難難點點 薄壁砼作業量大，施工困難通風兼安全洞洞內襯砌屬于薄壁結構，空間大、體積小、鋼

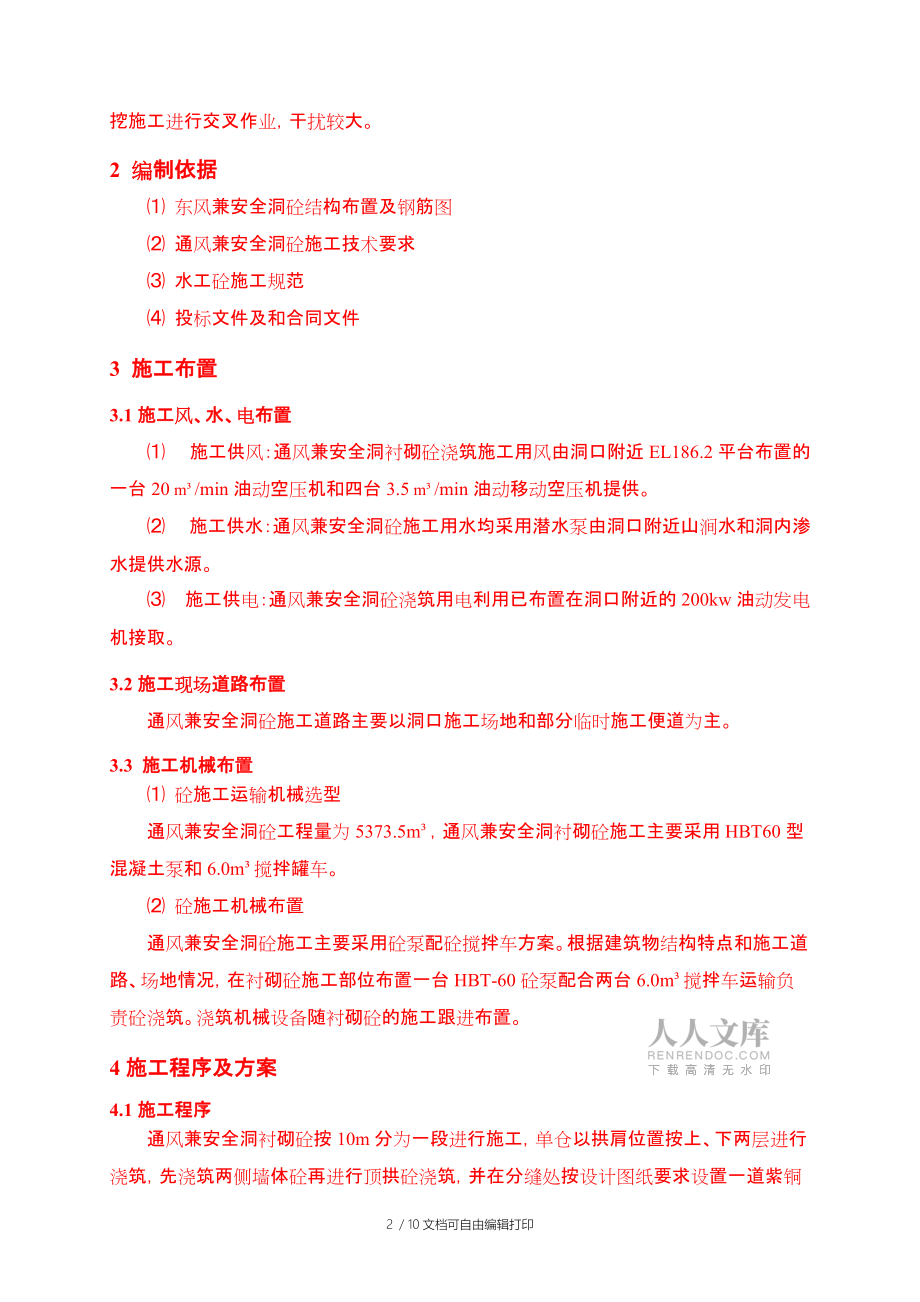

3、筋密集、模板復雜、澆筑困難。 洞內交通困難、材料搬運困難、人員投入大通風兼安全洞洞內空間有限，來往車輛匯車頻繁，交叉口需設專人指揮；同時洞內無法使用起吊設備，砼澆筑材料運輸工作需要人工搬運，人員投入較大。 工期緊、施工存在交叉作業由于通風兼安全洞洞口 30m 范圍為圍巖，節理較發育且在洞口頂部出露兩條成“V”字型斷層，導致洞挖施工工期嚴重滯后，造成通風兼安全洞襯砌砼施工必須與洞2 / 10 文檔可自由編輯打印挖施工進行交叉作業，干擾較大。2 編編制依據制依據 東風兼安全洞砼結構布置及鋼筋圖 通風兼安全洞砼施工技術要求 水工砼施工規范 投標文件及和合同文件3 施工布置施工布置3.1 施工施工風風

4、、水、水、電電布置布置 施工供風：通風兼安全洞襯砌砼澆筑施工用風由洞口附近 EL186.2 平臺布置的一臺 20 m/min 油動空壓機和四臺 3.5 m/min 油動移動空壓機提供。 施工供水：通風兼安全洞砼施工用水均采用潛水泵由洞口附近山澗水和洞內滲水提供水源。 施工供電：通風兼安全洞砼澆筑用電利用已布置在洞口附近的 200kw 油動發電機接取。3.2 施工施工現場現場道路布置道路布置 通風兼安全洞砼施工道路主要以洞口施工場地和部分臨時施工便道為主。3.3 施工機械布置施工機械布置 砼施工運輸機械選型通風兼安全洞砼工程量為 5373.5m，通風兼安全洞襯砌砼施工主要采用 HBT60 型混凝

5、土泵和 6.0m攪拌罐車。 砼施工機械布置通風兼安全洞砼施工主要采用砼泵配砼攪拌車方案。根據建筑物結構特點和施工道路、場地情況，在襯砌砼施工部位布置一臺 HBT-60 砼泵配合兩臺 6.0m攪拌車運輸負責砼澆筑。澆筑機械設備隨襯砌砼的施工跟進布置。4 施工程序及方案施工程序及方案4.1 施工程序施工程序通風兼安全洞襯砌砼按 10m 分為一段進行施工，單倉以拱肩位置按上、下兩層進行澆筑，先澆筑兩側墻體砼再進行頂拱砼澆筑，并在分縫處按設計圖紙要求設置一道紫銅3 / 10 文檔可自由編輯打印止水。4.2 施工方案施工方案4.2.1 鋼鋼筋施工筋施工通風兼安全洞砼襯砌段鋼筋全部在鋼筋加工廠按設計和相關

6、技術規范要求進行加工制作，分類編號、掛牌，用自卸車或裝載機運至工作面，兩側墻鋼筋設置架立筋人工綁扎安裝結構筋，頂拱利用自制臺車人工綁扎，利用洞壁增設的錨筋進行固定架立筋后進行人工綁扎安裝結構筋。4.2.2 模板施工模板施工通風兼安全洞兩側墻體采用竹膠合板立模板砼施工，頂拱砼采用組裝的普通 P3015鋼模進行施工。4.2.3 砼砼施工施工通風兼安全洞砼施工分兩層進行，下層采用分段連續施工， 并在分段處縫內設置紫銅止水，規格：500mm102mm(寬厚)，然后分段進行邊頂拱砼間斷施工，分段長度為10m。5 施工方法施工方法5.1 基巖面清理基巖面清理底板先用反鏟進行基礎清理，再由人工配合反鏟細清，

7、人工清撬除松散巖體并用風或水沖洗干凈。頂拱利用自制臺車人工清撬除松散巖體，超前檢查處理局部欠挖，若確需爆破作業處理的地方，其處理原則是：最大單響藥量不得大于40g，對已澆砼表面、止水及外露鋼筋必須進行全面保護，保護的方法可以采用廢舊輪胎、木板或竹夾板覆蓋的方法。5.2 測測量放量放線線用全站儀進行測量放線，確定鋼筋綁扎和立模邊線位置，并做好標記，焊鋼筋架立筋，并定出結構輪廓線。5.3 鋼鋼筋安裝筋安裝4 / 10 文檔可自由編輯打印5.3.1 安裝工安裝工藝藝流程流程熟悉圖紙加工單、成品鋼筋核查測量放線搭設樣架預留保護層量測間距分層安裝加固調整內部三檢監理工程師驗收砼澆筑。5.3.2 安裝技安

8、裝技術術要求要求根據施工圖紙和技術規范要求，編制鋼筋下料單，統一由鋼筋廠加工制作，編號掛牌防止混亂。加工成型后，用自卸汽車或裝載機將在鋼筋加工廠已加工好的鋼筋拉運到施工作業面，并且按鋼筋編號有規律的堆放，編號牌外露以方便查找，人工進行搬運、綁扎。 底板鋼筋以插筋為依托，設置架立筋，要求測量將底板高程、結構邊線及分縫線標示于架立筋、巖壁上，現場技術員在架立筋上標示鋼筋間距，依此間距安裝主筋，分部筋依據主筋上標示的間距綁扎。頂拱利用自制臺車超前人工綁扎。并設支撐筋固定，鋼筋與模板間設同標號砼墊塊或模板樣架筋，以保證鋼筋綁扎不變位。 鋼筋綁扎和焊接嚴格按施工規范要求進行，鋼筋全部采用單面焊接，焊接長

9、度按10倍鋼筋直徑進行控制，在鋼筋綁扎過程中，每10m分縫處鋼筋必須斷開。5.4 清水清水砼砼模板安裝及拆除模板安裝及拆除5.4.1 模板配置模板配置通風兼安全洞下層兩側墻模板采用竹膠合板組裝，頂拱采用 P3015 鋼模板，8cm12cm 方木作為模板帶，48 鋼管搭設排架支撐。5.4.2 清水清水砼砼模板安裝技模板安裝技術術要求要求 模板安裝前，按施工詳圖測量放樣，一方面要控制結構體型，另一方面要對模板安裝后的洞軸線進行校核。模板安裝過程中，保持足夠的臨時固定設施，以防變形和傾覆。 頂拱 P3015 鋼模板拼裝時，要保證模板之間的接縫必須平順，模板之間的縫隙要填充密實，確保砼澆筑后的表面平順

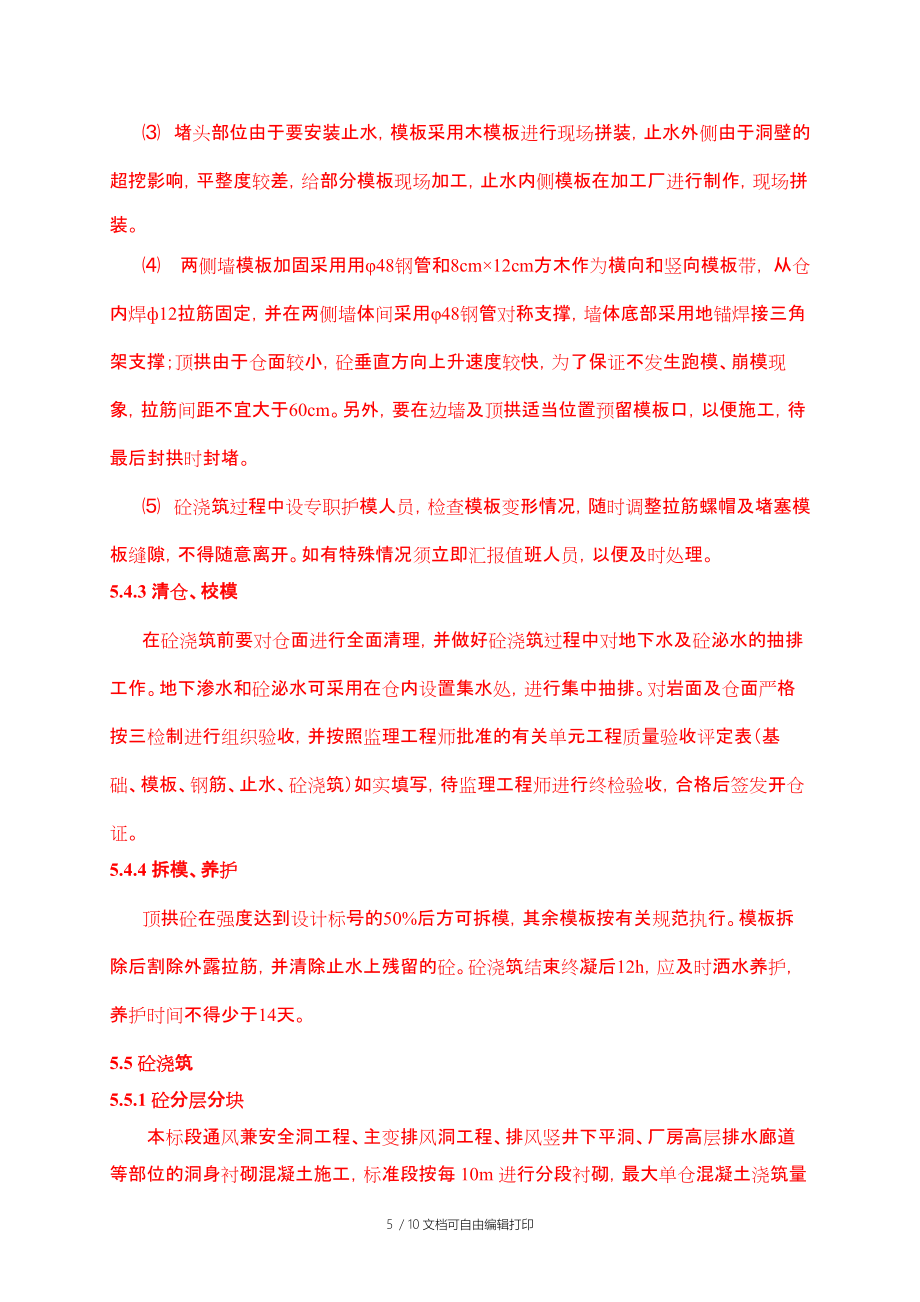

10、、美觀。5 / 10 文檔可自由編輯打印 堵頭部位由于要安裝止水，模板采用木模板進行現場拼裝，止水外側由于洞壁的超挖影響，平整度較差，給部分模板現場加工，止水內側模板在加工廠進行制作，現場拼裝。 兩側墻模板加固采用用48鋼管和8cm12cm方木作為橫向和豎向模板帶， 從倉內焊12拉筋固定，并在兩側墻體間采用48鋼管對稱支撐，墻體底部采用地錨焊接三角架支撐；頂拱由于倉面較小，砼垂直方向上升速度較快，為了保證不發生跑模、崩?，F(xiàn)象，拉筋間距不宜大于60cm。另外，要在邊墻及頂拱適當位置預留模板口，以便施工，待最后封拱時封堵。 砼澆筑過程中設專職護模人員，檢查模板變形情況，隨時調整拉筋螺帽及堵塞模板縫

11、隙，不得隨意離開。如有特殊情況須立即匯報值班人員，以便及時處理。5.4.3 清清倉倉、校模、校模在砼澆筑前要對倉面進行全面清理，并做好砼澆筑過程中對地下水及砼泌水的抽排工作。地下滲水和砼泌水可采用在倉內設置集水處，進行集中抽排。對巖面及倉面嚴格按三檢制進行組織驗收，并按照監理工程師批準的有關單元工程質量驗收評定表（基礎、模板、鋼筋、止水、砼澆筑）如實填寫，待監理工程師進行終檢驗收，合格后簽發開倉證。5.4.4 拆模、養拆模、養護護頂拱砼在強度達到設計標號的50%后方可拆模，其余模板按有關規范執行。模板拆除后割除外露拉筋，并清除止水上殘留的砼。砼澆筑結束終凝后12h，應及時灑水養護，養護時間不得

12、少于14天。5.5 砼澆砼澆筑筑5.5.1 砼砼分分層層分分塊塊本標段通風兼安全洞工程、主變排風洞工程、排風豎井下平洞、廠房高層排水廊道等部位的洞身襯砌混凝土施工，標準段按每 10m 進行分段襯砌，最大單倉混凝土澆筑量6 / 10 文檔可自由編輯打印約 104 m。洞內襯砌砼分層主要根據現場實際施工條件及確保結構體型要求，分層在拱肩下 30cm 位置分為上、下兩層施工，下層高度 4.87 米，上層高度 1.63 米控制。5.5.2 砼砼運運輸輸通風兼安全洞工程、主變排風洞工程、排風豎井下平洞、上層排水廊道（部分）等部位的洞身襯砌混凝土主要利用6.0m攪拌車運輸混凝土，HBT60 型混凝土泵送方

13、式入倉。底板及基礎回填混凝土利用混凝土自卸車運輸?shù)浆F(xiàn)場后輔以人工配合方式入倉。5.5.3 泵泵送送砼砼 混凝土配合比設計要選用適當?shù)耐饧觿?，以提高混凝土的和易性和流?dòng)性。 泵送混凝土含砂率不低于4045。 最大骨料粒徑應不大于導管管徑的1/3，一般應用二級配骨料，并不應有超徑骨料進入混凝土泵。 安裝混凝土導管前，應徹底清除管內污物及水泥砂漿，并用壓力水沖洗。安裝后應注意檢查，以防止漏漿。 不允許為提高混凝土的流動性而在泵的受料斗處加水拌和。 混凝土入倉采取一端逐漸向另一端進料的方式。封拱時混凝土在一定時間內保持一定壓力，使其混凝土充填密實。 保證泵送混凝土工作的連續性，如因故中斷，應經常使混凝

14、土泵轉動，以免導管堵塞。在正常溫度下，如間歇時間過久，應將存留在導管內的混凝土排出，并加以清冼。 當泵送混凝土澆筑工作告一段落后，應及時用壓力水將導管沖洗干凈。5.5.4 通通風風兼安全洞清水兼安全洞清水砼砼施工工施工工藝藝邊頂砼澆筑應對稱均勻下料，砼面應均勻水平上升，邊頂拱砼采用退管法或沖天管法封拱。砼入倉之前，先用水潤濕基巖面或砼縫面，并均勻鋪蓋一層水泥沙漿，再分層下料攤鋪砼，采用人工平倉、振搗。砼的澆筑可采用平鋪法施工。應按一定的厚度、次序、方向，分層進行，且澆筑層面平整。砼澆筑層厚度為3050cm左右，入倉的砼應及時平倉振搗，不得堆積。倉內若有7 / 10 文檔可自由編輯打印粗骨料堆疊

15、時，應人工將其均勻的分布于砂漿較多處，不得用水泥砂漿覆蓋，以避免造成蜂窩、麻面。砼振搗采用50mm插入式振搗器振搗密實。應先人工平倉后振搗，嚴禁以振搗代替平倉，振搗器的操作遵循“快插、慢拔”的原則，并插入下層砼5cm左右，振搗器插入砼的間距，不超過振搗器有效半徑的1.5倍（一般40cm），距模板的距離不小于振搗器有效半徑的1/2（一般20cm），插入位置呈梅花形布置，不得觸動預埋件。振搗宜垂直按順序插入砼，如略有傾斜，傾斜方向應保持一致，以免漏振。振搗時間以3045秒為宜，嚴禁過振、欠振、漏振，具體以砼不再顯著下沉，氣泡和水分不再逸出表面開始泛漿為準，另外在靠近模板處尚需加強振搗。在重要預埋件

16、澆筑砼時，周圍必要采用人工振搗密實，以免破壞預埋件。砼澆筑中應保持連續性，如因故中止且超過試驗允許間歇時間（約2h），則按施工縫處理，即已澆的砼強度達到1.5Mpa-2.5Mpa后，用高壓水、人工和刷毛機加工成毛面，清洗干凈排除積水，才能進行上一層砼的澆筑。如面積不大，用插入式振搗器振搗30秒，周圍10cm以內砼還能泛漿，且不留孔洞時，仍可繼續澆筑。5.6 施工施工縫處縫處理理通風兼安全洞砼襯砌段水平施工縫在砼澆筑完成后利用高壓水沖毛處理，垂直分縫處設置300mm1.2mm(寬厚)一道紫銅止水， 紫銅止水在綁扎鋼筋后預埋安放在設計位置，并采用8鋼筋對止水進行固定。在安裝過程中不得損壞止水帶，澆

17、筑過程中紫銅止水不得移動。伸縮縫處的紫銅止水連接采用焊接，焊接長度不得小于2cm。6 資資源配置源配置6.1 施工機械施工機械設備資設備資源源計計劃劃施工機械設備計劃見表 6-1。表表 6-1 混凝土工程主要混凝土工程主要設備設備配置一配置一覽覽表表設備名稱規格單位數量備注8 / 10 文檔可自由編輯打印設備名稱規格單位數量備注混凝土泵HBT60 型臺2載重汽車58t臺2混凝土攪拌車6.0m臺2運輸設備輪式自卸車1.5m臺8硬軸振搗器80 型臺6軟軸振搗器50 型臺5平板振搗器臺3振搗設備變頻機N150 型臺3潛水泵1.52臺4潛水泵4臺2排水設施交流電焊機BX1-330-1臺66.2 勞動勞

18、動力力資資源源計計劃劃勞動力計劃見表 6-2。6.3 主要材料供主要材料供應計應計劃劃主要材料供應計劃見表 6-3。表表 6-2 混凝土施工高峰期混凝土施工高峰期勞動勞動力配置表力配置表工種人數備注各類司機5/混凝土工10/鋼筋工10/支模工10/電焊工5/電 工3/測量工2/其他技工20/普 工10/技術及管理人員15項目部統一管理合計90/表表 6-3 混凝土施工主要材料混凝土施工主要材料計計劃表劃表材料名稱規格單位數量備 注水泥P.042.5t2821.1/粉煤灰II 級t367/主體工程材料鋼筋I(lǐng)、II 級t221設計量加 5%9 / 10 文檔可自由編輯打印砂天然中砂t4922.1/

19、銅止水片厚 11.2mm延米610設計量減水劑高效減水劑t17按水泥量 0.6%計引氣劑kg169.3按水泥量 0.6/萬計碎 石大、中、小石t4024.8/木 材板、枋材m350/小鋼模P3015t30/竹膠合板2.5cm 厚500/鋼架管48t20/鋼扣件48t15/油料柴油-10#、0#kg4920按 6 方攪拌車運距1.5km 內計算7 施工施工質質量保量保證證措施措施(1)水泥進場時須有產品合格證及化驗單，并對品種、標號、包裝、數量、出廠日期等進行檢查驗收，不同標號、廠牌、品種、出廠日期的水泥，不得混合堆放，嚴禁混合使用。水泥在運輸、儲存過程中，要注意防潮、防雨淋、防污染。(2) 鋼

20、筋出廠應持有出廠合格證明材料，并按規定做進場抽檢合格后方能使用。鋼筋的品種、規格，應符合設計要求；鋼筋應順直，不得有裂縫、斷傷、刻痕，表面油污和顆粒狀或片狀銹蝕應清除。(3) 砂石料在運輸、儲存、使用全過程中必須指派專人進行質量監控，杜絕不合格品進入施工現場。(4) 外加劑等外購材料必須持有出廠合格證明材料，并經試驗室檢驗合格后方可使用。(5) 嚴格按監理人批準，試驗室簽發的配料單配料，嚴禁擅自更改配合比。(6) 砼工程所用原材料的供應必須及時、充足，保證施工連續進行，確保工程質量。(7) 砼運輸時施工道路經常性維護，保持路況良好，保證汽車快速安全運送砼；加強車輛保養維修，保持車況良好，如遇中途汽車拋錨，立即用備用車輛頂替。（8）測量隊要現場值班，跟蹤監測，動態控制，及時糾偏。 （9）做好技術交底工作。由技術部門編寫每道工序的技術交底單，并向施工隊進行交底，再由施工隊向班組作業人員進行交底，使施工全過程人人做到有章可循，有法必依，有條不紊，文明施工，努力創造優質工程。10 / 10 文檔可自由編輯打?。?0）嚴格執行質檢三檢制”。每道施工完畢經三檢”合格，并報監理
