機械振動實驗指導新

1、實驗一 建筑結構振動實驗一、 實驗?zāi)康?、通過測試結構在不同頻率激勵下振動的過程，掌握激振與響應的基本知識。2、了解和掌握振動測量?jī)x器的標定和使用。3、掌握結構共振的概念，以及結構固有頻率和阻尼的測試方法。二、 實驗裝置 實驗裝置簡圖1、功率放大器 2、信號發生器 3、力測量?jī)x 4、位移測量?jī)x 5、應變放大器6、非接觸式激振器 7、力傳感器 8、建筑結構 9、應變測點 10、渦流式位移傳感器本實驗采用YE6252實驗系統，如圖。該裝置由測試儀器、實驗臺、激振器和傳感器等組成。1、 測試儀器，包括：YE6252Y1功率放大器，通過調節功率放大器的電流改變激振的功率，輸出電流范圍01A，連續可調。

2、YE6252Y2掃頻信號發生器，激振頻率變化范圍5Hz100Hz，連續量程。YE6252Y3力測量?jī)x，配接應變式力傳感器。YE6252Y4位移測量?jī)x，配接渦流式位移傳感器。YE6252Y5應變測量?jī)x，配接應變式傳感器。2、實驗臺 包括建筑（樓房）模型，激勵及測量裝置。3、激振器和傳感器 包括YE1501非接觸式激振器CWY-DO-504電渦流式位移傳感器CL-YB-3/100K力傳感器六個可自由組橋的應變測點。 三、 實驗原理系統在外力的激勵下產生受迫振動，受迫振動的振幅取決于系統本身的物理性質和激振力的幅值與頻率。若激振力的幅值一定，則受迫振幅的大小與激振力的頻率有關，當激振力的頻率與系統的

3、結構固有頻率相同時，結構的振幅將達到極大值，這就是結構共振。通過改變激振器的力值（由變化功率放大器電流實現）和頻率（由變化掃頻信號發生器頻率實現），對建筑結構模型產生不同頻率和力值的激勵，結構則產生不同振幅的振動，通過測試結構在不同頻率下的響應，繪出結構的受迫振動幅頻曲線圖。 受迫振動頻譜圖由于阻尼的存在，共振時系統的振幅有一定的限度。系統的阻尼大，則共振時的振幅小；系統的阻尼小，則共振時的振幅大。阻尼比可用系統受迫振動幅頻曲線來確定。即按下式計算（這種測定阻尼比的方法稱為半功率法）： 式中， 結構的固有頻率 固有頻率后振幅為最大振幅倍點處的頻率。 固有頻率前振幅為最大振幅倍點處的頻率。因此，

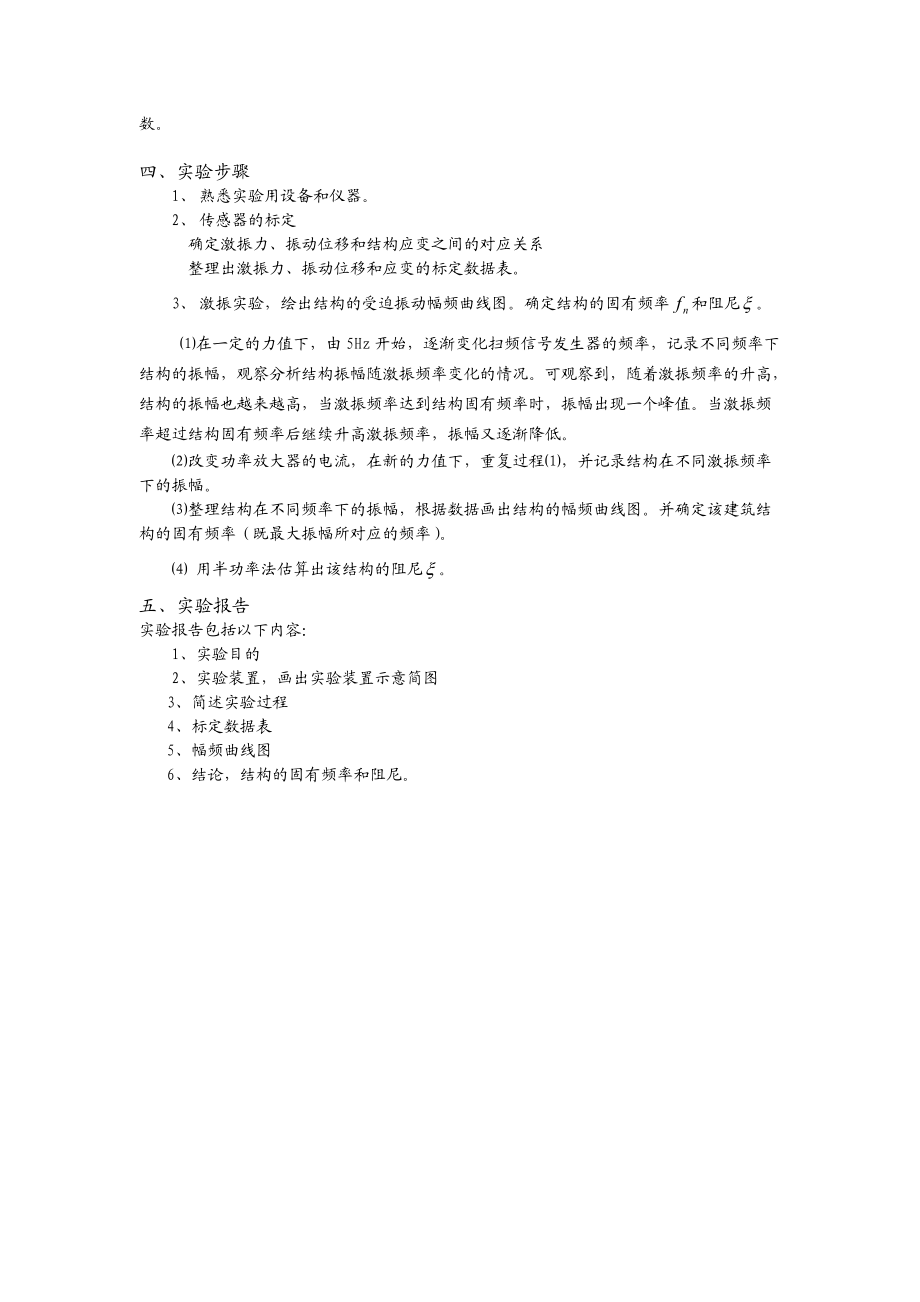

4、根據結構的受迫振動幅頻曲線圖，可得到結構的固有頻率和阻尼等重要?jiǎng)討B(tài)參數。四、 實驗步驟1、 熟悉實驗用設備和儀器。2、 傳感器的標定 確定激振力、振動位移和結構應變之間的對應關系整理出激振力、振動位移和應變的標定數據表。3、 激振實驗，繪出結構的受迫振動幅頻曲線圖。確定結構的固有頻率和阻尼。 在一定的力值下，由5Hz開始，逐漸變化掃頻信號發生器的頻率，記錄不同頻率下結構的振幅，觀察分析結構振幅隨激振頻率變化的情況?？捎^察到，隨著激振頻率的升高，結構的振幅也越來越高，當激振頻率達到結構固有頻率時，振幅出現一個峰值。當激振頻率超過結構固有頻率后繼續升高激振頻率，振幅又逐漸降低。改變功率放大器的電流

5、，在新的力值下，重復過程，并記錄結構在不同激振頻率下的振幅。整理結構在不同頻率下的振幅，根據數據畫出結構的幅頻曲線圖。并確定該建筑結構的固有頻率（既最大振幅所對應的頻率）。 用半功率法估算出該結構的阻尼。五、 實驗報告實驗報告包括以下內容：1、實驗?zāi)康?、實驗裝置，畫出實驗裝置示意簡圖3、簡述實驗過程4、標定數據表5、幅頻曲線圖6、結論，結構的固有頻率和阻尼。實驗二 轉子不平衡振動分析實驗一、實驗?zāi)康?、觀察轉子的不平衡振動現象，了解和掌握轉子不平衡引起激勵以及轉子系統振動響應的概念，以及轉子不平衡故障的頻譜特性。2、了解和掌握轉子振動測量分析儀器的使用，掌握轉子振動振幅和相位的測試方法。二、

6、實驗裝置1、 轉子振動模擬試驗臺。圖1、轉子振動實驗裝置1.含油軸承支座 2 .限位保護支座 3.轉盤4.光電傳感器頭 5.傳感器 6.轉軸7.傳感器支座 8.聯軸節 9.電機10.調壓器 11.前置放大器 12. 振動測試分析儀圖1所示為轉子實驗裝置，它包括轉子故障模擬實驗平臺和測試分析儀器兩部分，故障模擬實驗平臺型號為QPZ-II，它包括電機、支撐和轉子；轉子由軸和兩個轉盤組成，轉盤尺寸為20010。轉子的轉速可調，轉速變化是通過串激電機改變電壓實現的。測試儀器為兩個測振傳感器（速度傳感器）及其前置放大器，測試轉速的激光轉速傳感器，以及計算機化振動分析儀器等。2、 振動測試及分析儀器本實驗

7、的振動測試及動平衡分析采用CRAS動平衡分析系統。該儀器可進行轉子振動的振幅與相位測試和頻譜分析。三、轉子的不平衡振動原理 不平衡是轉子最常見的故障。造成轉子質量不平衡的原因大致有：設計制造方面的原因 如旋轉體幾何形狀不對稱，材料缺陷、焊接或澆鑄上的缺陷、裝配誤差、轉子動平衡方法不當?shù)纫鸬馁|(zhì)量不對稱，使轉子重心不在旋轉軸線上。圖 2 典型的不平衡頻譜工藝過程的原因 如轉子初始彎曲、轉子受熱不均勻、轉子部件結垢、轉子部件脫落、分離機械轉鼓內物料分布不均勻等，引起轉子質量偏心。轉子質量不平衡所產生的離心力始終作用在轉子上，轉子每旋轉一周，就在轉子或軸承處產生一次激振。因此它的振動頻率就是轉子的轉

8、速頻率，即 或轉速頻率也稱為工頻，即工作頻率，如圖6-5中0。這種頻率成分很容易在頻譜圖上觀察到。轉子不平衡故障的特征是：在轉子徑向方向的頻譜圖上，轉速頻率成分具有突出的峰值；轉速頻率成的高次諧波幅值很低，因此反映在時域上的波形很接近于一個正弦波；對于普通兩端支承的轉子，軸向測點上的振值一般并不明顯。典型的不平衡振動頻譜圖中轉速頻率成分幅值占有最大比例，如圖2，這是不平衡振動明顯的特征，其波形圖基本上是一個標準的正弦波。圖中還會出現2×，3×，4×等一些高頻成分，主要是系統受非線性振動的影響。實際轉子軸承并非完全線性振動系統，非線性影響的特點是會產生激勵頻率的超諧

9、波響應。四、實驗過程1、熟悉實驗用設備和儀器。2、打開振動測試及儀電源，進入系統。3、 建立作業，送入作業名。4、 設置傳感器的參數信息。5、 在正常狀態啟動轉子實驗臺，在額定轉速下記錄轉子的振動量，并進行頻譜分析。6、 在轉子上加不平衡重，啟動轉子實驗臺，在額定轉速下記錄轉子的振動量，并進行頻譜分析。7、 比較以上5、6、兩結果的頻譜分析有什么不同，并分析、說明轉子不平衡故障的頻譜特性。五、實驗報告實驗報告內容：1、實驗?zāi)康?、實驗裝置，畫出實驗臺示意簡圖3、簡述實驗原理4、簡述轉子的不平衡振動實驗過程，分別給出正常轉子和加不平衡重轉子的振動量以及頻譜分析。說明轉子不平衡故障的頻譜特性。實驗

10、三 轉子臨界轉速測量實驗一、實驗?zāi)康?、觀察和了解轉子在臨界轉速時的振動現象，振動的幅值和相位的變化情況。2、利用振型圓和波德圖測量轉子的臨界轉速。3、觀察和驗證轉子結構對臨界轉速的影響。4、了解非接觸渦流式位移傳感器和振動測量分析儀器的使用。二、 實驗裝置與原理1、 柔性轉子振動模擬試驗臺。圖1、柔性轉子臨界速度測定裝置1.含油軸承支座 2 .限位保護支座 3.轉盤4.光電傳感器頭 5.傳感器(非接觸渦流傳感器) 6.轉軸7.傳感器支座 8.聯軸節 9.電機10.調壓器 11.前置放大器 12.數據采集接口箱圖1所示為柔性轉子臨界速度測定裝置，它包括和測試儀器兩部分，實驗臺部分是電機、支撐和

11、轉子，轉子由等直徑軸和若干轉盤組成，轉盤在軸上的位置可以改變，轉軸的直徑為9.5，轉盤分為兩種規格。7625，其質量為800g；7619 ，其質量為600g。轉子轉速的變化通過串激電機改變電壓實現的。測試儀器主要是兩個渦流式位移傳感器及其前置放大器，光電轉速傳感器，數據采集接口箱等。2、 計算機化的數據采集與信號分析系統本實驗的數據采集與處理，均通過計算機化的“信號采集與分析系統CRAS”實現。該系統包括傳感器以及放大器（非接觸渦流式位移傳感器二只，光電轉速傳感器一只），直流穩壓電源，數據采集卡，接口箱，以及VMCRAS軟件等。圖 2 轉子軸心軌跡的監測圖 3 轉子的波德圖3、 實驗原理測定轉

12、子的臨界轉速n，即轉子彎曲固有頻率。可通過觀察轉子升速旋轉時的軸心軌跡圖或波德圖實現。軸心軌跡圖的測試如圖2所示，通過將兩個渦流傳感器分別置于軸某一截面相互垂直的兩個方向上，把兩個方向上的振動信號分別輸入信號分析儀的X軸和Y軸，由此測得轉子的渦動運動，這種渦動運動的軌跡稱為軸心軌跡。用某種方法測得的軸心軌跡圖也稱為李莎如圖。轉子的軸心軌跡一般為橢圓，當轉子通過臨界轉速時，橢圓迅速變大，橢圓軸線方向迅速改變。通過臨界轉速后，橢圓又縮小。波德圖是反映轉子振幅和相位隨轉速變化的曲線，如圖3。通過波德圖，可清楚看出轉子通過臨界轉速時，振幅迅速變大，通過臨界轉速后，振幅又變小。臨界轉速前后的相位迅速改變

13、。三、實驗步驟1、熟悉實驗用設備和儀器。2、打開數據采集接口箱的電源。3、打開計算機電源，鼠標點擊：CRAS 5.1（快捷方式），進入計算機化的振動信號采集分析系統CRAS。再點擊：“旋轉機械振動監示與分析VMCRAS”。在“VMCRAS”狀態下，點擊：“作業”：在“搜尋（I）” 欄確認作業文件的位置；在“文件名稱（N）” 欄寫入所起的文件名；在“文件類型（T）” 欄點入外部雙通道（*.RED）” (注:內部方式指定采樣率采樣、適用于穩定轉速；外部方式指整周期采樣、采樣頻率隨轉速同步變化，適用于起停車的瞬態過程。)。4、設置實驗參數，點擊“參數設置” 采集方式：外部；鍵相位為：64或128（表

14、示整轉速周期的測點數）。采集控制：監示采集； 轉速控制為“升速”； 在老師的指導下或根據經驗填入 “總記錄時間（秒）”、“開始轉速”、“停止轉速”、“轉速間隔”等。 監測值類型：pp（雙峰值）。 工程單位：m。 電壓范圍：±5000Mv。 通道標記：確認各通道（傳感器）的振動方向，X或Y。 所有參數確定后，點擊“確認”。5、在每個軸承座鑼釘孔滴入所需潤滑油；然后打開試驗臺調速器電源。微小轉動調壓器旋鈕，轉子即會轉動。緩慢地轉動調壓器，逐步升速；升速時必須注意防止瞬時電流過大。升速記錄時不得降速（即反向轉動調壓器）。振動記錄結束后，反向轉動調壓器平穩降速。直至電壓為零，再切斷電源。6、

15、在轉子啟動的同時，點擊“在線監測”，即可觀察到由兩個傳感器（一個水平放置、一個垂直放置）分別采集的轉子兩個方向的振動波形，隨著轉速的升高，振幅也越來越高，當轉速接近臨界轉速時，振幅出現一個高峰。當轉速超過臨界轉速后繼續升速，振幅降低，逐漸達到一穩定值。7、振動記錄結束后，通過顯示器觀察轉子的動態特性，有兩種方式： 伯德圖 依次點擊“瞬態分析”，“伯德圖”，即看到兩通道的轉子振動幅頻特性和相頻特性曲線。點擊通道1或通道2，觀察并記錄單個通道的從振幅和相位兩個方面反映的轉子振動情況。一般振幅極大值所對應的轉速就是臨界轉速，臨界轉速附近的高振幅區為共振區。當轉速經過共振區時，相位發生突變（約180&

16、#176;的相位變化）。 軸心軌跡圖 依次點擊“圖形顯示”，“軌跡圖”，即看到某一轉速下的軸心軌跡圖，看到轉速頻率的軸心軌跡圓，通過點擊改變轉速（時間），觀察不同轉速下的軸心軌跡圓形狀。轉速由低速逐漸升高時，軌跡圓越來越大，再通過臨界轉速時，圖形迅速增大，圖形的方向突然改變。通過臨界轉速后，圖形逐漸縮小。8、根據觀察分析結果，確定轉子的臨界轉速。9、改變轉子位置；重復步驟5-8。 10、實驗結束后，先切斷穩壓電源，接口箱的電源，再切斷計算機的電源。 實驗數據記錄第1次（a= b= ）第2次（a= b= ）轉速幅值相位（度）轉速幅值相位（度）四、數據整理1、畫出實驗臺轉子結構示意圖2、手工畫出波德圖，（振幅-轉速圖和相位-轉速圖）列出最大振動位移量和臨界轉速值3、按理論公式計算該轉子的臨界轉速（轉軸的直徑為9.5mm，轉盤分為兩種規格。76J較厚的轉盤質量為800g；較薄的轉盤質量為600g。）轉子臨界轉速簡易計算公式（鄧柯來公式）： 式中：的尺寸見圖4，由現場測量以 “弧度/秒”單位表示的轉子臨界轉速， 轉速 轉/分材料彈性膜量， ；兩轉盤的質量，
