蒸汽系統設計方案說明

1、安徽奔馬先端科技有限公司電子級TMAC蒸汽系統設計方案書浙江東陽市四達氟塑有限公司一用量分析1.1 依據業主提供數據，一期蒸汽發生器用量1T/Hr,蒸汽壓力大于5kg/cm2.未來蒸汽發生器共兩臺，總量為2T/Hr.1.2 純水冬季蒸汽使用量：冬季需將6c水溫升高至約20C,一期原水量水量按5T/Hr計，需熱量為70000KCAl/Hr,即需要0.14T/hr的蒸汽（5kg/cm2）。全期原水量水量按10T/Hr計，需熱量為140000KCAl/Hr,即需要0.28T/hr的蒸汽（5kg/cm2）。1.3 無塵室冬季蒸汽使用量約0.1T/hr.則系統共計需要蒸汽2.38T/hr,一期需求量為約

2、1.3T/hr.二方案設計本次設計主管采用DN100無縫鋼管，從原化學級TMAC車間管路中開口引接，以滿足未來之全產能生產之蒸汽需要。三蒸汽發生器1）結構：框架采用316不銹鋼矩形管，蒸發器與預熱器均布排列，采用密集形列管換熱，開膜蒸發，布局合理，保證水能均勻地分布于各蒸發管，采用獨特的內螺旋三級分離技術蒸發充分，內介質及熱源分離徹底。其余水泵、管路、閥門及電器配置設計布局合理有序，過流零部件均采用304材質，整體美觀大方。2）純蒸汽發生器PLC自動控制配置表序號名稱型號規格數量技術說明1邏輯編程控制器PLC西門子12觸摸屏臺灣威樂13多級泵（杭州南方）CM3-51運轉平穩、噪音低、4單向止回

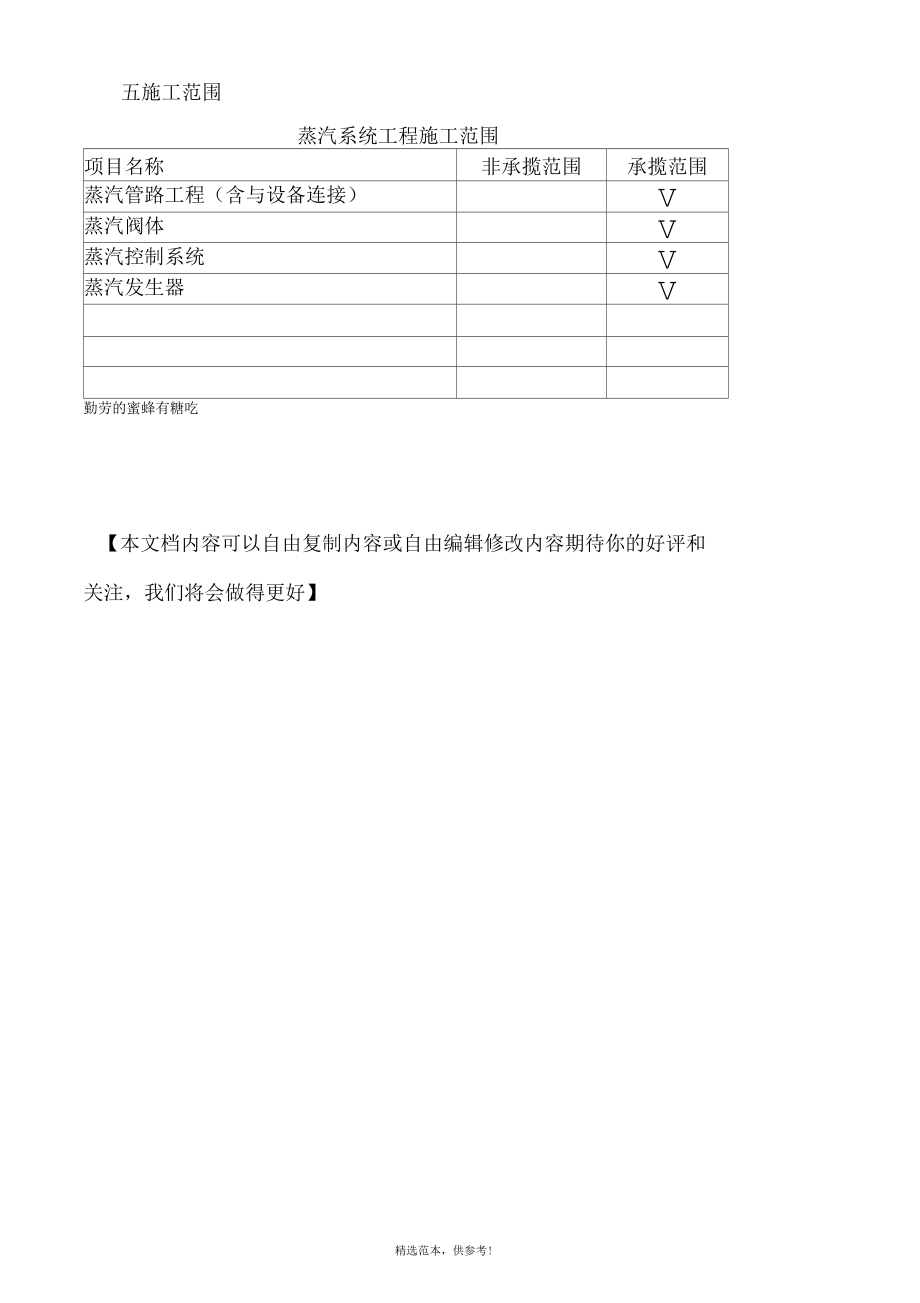

3、閥DN251用靠愀羸負壓熱水5溫度傳感器（國產）0-200C1倒施蒸汽溫度與壓6氣動比例調節閥德國蓋米1力并數顯。調節生7液位控制器（寧波奉華1菖劫釉!原料水進8先導閥（國產）1量匹配調節.9角座閥（中旭達）DN25110安全閥（國產）03-0.7MPa1用于生蒸汽過壓保11衛生球閥（國產）DN255用于各進出口流量12壓力表（國產）0-1.6MPa1測生蒸汽壓力。13壓縮空氣減壓裝置1壓縮空氣壓力調節14生蒸汽手動截止閥DN801手動開啟控制蒸汽15流量計（國產）0-3000L/h1顯示原料水進量。16電控箱（國產）1與整機匹配。四參考品牌蒸汽系統廠牌一覽表序號名稱建議廠牌特殊說明備注1無縫鋼管金洲龍川2蒸汽減壓閥日立斯派莎克3蒸汽疏水器日立斯派莎克4蒸汽截止閥日立斯派莎克5蒸汽Y型過濾器日立斯派莎克6蒸汽用比例式電動二通閥HoneywellASI7蒸汽發生器寧波旭明無錫雪浪五施工范圍蒸汽系統工程施工范圍項目名稱非承攬范圍承攬范圍蒸汽管路工程（含與設備連接）V蒸汽閥體V蒸汽控制系統V蒸汽發生器V勤勞的蜜
