淺析通風與空調節能工程監理質量控制細則

1、 通風與空調節能工程監理質量控制細則一、通風與空調節能工程監理工作圍通風與空調節能工程監理工作圍，是通風系統與空氣調節系統節能工程施工質量的控制與系統驗收。通風系統節能工程監理是指包括風機、消聲器、風口、風管、風閥等部件在的整個送、排風系統的節能工程質量控制與系統驗收?？諝庹{(diào)節系統節能工程監理，包括空調風系統和空調水系統?？照{(diào)風系統包括末端空調設備、消聲器、風管、風口、風閥等部件在的整個空調送、回風系統與新風系統的質量控制與系統驗收?？照{(diào)水系統是指除了空調冷、熱源和其輔助設備與機房管道與室外管網以外的整個空調水系統的質量控制與系統驗收。二、質量控制與驗收的容1、通風與空調節能工程所使用的設備、

2、管道、閥門、儀表、絕熱材料進行進場驗收，對產品技術性能參數進行核查；2、對風機盤管機組、絕熱材料進行現場見證取樣送檢，復驗其技術性能參數；3、送/排風系統、空調風系統、空調水系統安裝制式的核查，安裝質量的控制與驗收；4、通風與空調設備安裝質量控制；5、閥門與儀表安裝配置檢查與質量控制；6、風系統、水系統絕熱施工質量控制；7、單機試運轉與系統調試；8、對通風與空調系統的節能效果作出評價。三、節能設計簡介為保證通風與空調工程中的送/排風系統、空調風系統、空調水系統具有節能效果，首先由設計人員將其設計成具有節能功能的系統，施工人員按系統制式施工，自控閥門和儀表安裝齊全到位，通過單機試運轉和系統調試，

3、使其達到正常運行和節能的目的。1、系統制式(1) 空調系統按空氣處理設備的設置分集中式系統、分散式系統、半集中式系統。集中式系統按送風量是否變化分定風量系統和變風量系統。定風量系統：風量不隨室熱濕負荷的變化而變化，送入各房間的風量保持一定的系統。變風量系統：風量隨室熱濕負荷而變化，當室熱濕負荷大時，送入較多風量，熱濕負荷小時，送入較小風量?？照{(diào)系統按處理空調負荷的輸送介質分全空氣系統、空氣水系統、全水系統。全空氣系統：房間的全部負荷均由集中處理后的空氣負擔。空氣水系統：空調房間的負荷由集中處理的空氣負擔一部分，其它負荷由水作為介質，在送入房間時對空氣進行再處理(加熱、冷卻等)的系統。如新風加風

4、機盤管系統。全水系統：房間負荷全部由集中供應的冷、熱水負擔。如風機盤管系統、輻射板系統等。1.1空調風系統制式(1)定風量全空氣空氣調節系統：對房間面積或空間較大、人員較多或有必要集中進行溫、濕度控制的空氣調節區，設計成可實現全新風運行或可調新、回風比運行與相應排風的系統。在夏季過渡季節，當室外的空氣焓值低于室空氣焓值時，采用全新風運行可以減少冷源的冷量消耗。在冬季過渡季節，當室外溫度低于室溫度時，通過調節新、回風比，在滿足室設計參數的前題下最大可能地減少供熱需要。(2)變風量全空氣空氣調節系統：在同一個空氣調節風系統中，各空調區的冷、熱負荷差異變化大、低負荷運行時間較長，且需要分別控制各空調

5、區溫度時，設計采用定送風溫差、變送風量的方式進行負荷調節。通常采用變頻自動調節風機轉速的方式調節風量。在部分負荷時由于送風量下降，風機輸送能耗減少，達到系統節能目的。(3)風機盤管加新風舒適性空調風系統：在風機盤管的回管上裝有溫控電動兩通閥，根據室的設定溫度，電動二通閥自動調節其開、關，來控制空調水的通斷，達到調節室溫度和節能目的。電動閥與盤管的風機電源聯鎖，當風機盤管停止使用時，電動閥隨之關閉停止供水。(4)排風熱回收裝置系統：在建筑物設有集中排風系統和獨立新風系統，且新風與排風的溫差8，并經技術經濟分析合理時，設排風能量熱回收系統。1.2空調水系統制式(1)二管制和四管制系統：空調水按供、

6、回水管的數量可分為二管制系統和四管制系統。工程中常用的是雙管制閉水系統。只有在有特殊要求，如同時供冷和供熱或供冷、供熱工況交替頻繁時，采用四管制水系統。(2)同程式水系統和異程式水系統：按供、回水在管的流動關系劃分。同程式系統，供、回水干管的水流是沿著一個方向流動，兩個或兩個以上供水環路，其供回水管段總長度基本相等，而且管道組件基本一樣，因此并聯環路管道部分阻力相差不大。異程式系統，供、回水干管的水流是沿著相反的方向流動，供水較遠的環路阻力要大于近環路的阻力。水系統阻力不平衡的存在，會對水系統運行造成重要影響。為了盡量減少影響水力平衡的因素，在工程設計中，對于大型且供水半徑較大的水系統，一般采

7、用同程式水系統。對于外網大環路之間、用水點少的系統，為了節省管道可采用異程式水系統。各個支路都有自動調節閥調節水量時，亦可采用異程式系統。(3)定流量水系統與變流量水系統：按水系統流量調節方式劃分。定流量水系統中循環水量為定值，夏季和冬季分別采用兩個不同的定水量。負荷變化時，通過改變供、回水溫度增加或減少制冷量、供熱量的系統。變流量水系統是保持供水溫度在一定圍之，當負荷變化時改變供水量的系統。變流量系統水泵能耗隨著負荷減少而降低。大面積空調全年運行的系統，宜采用變流量水系統?？照{(diào)水變流量系統大部分時間都處于部分負荷工況下工作，各分支環路的流量隨負荷變動而改變，因此需要采用調節供、回水壓差進行水

8、力平衡。為了保持系統壓力穩定，在供、回水管之間設有帶壓差控制的調節閥和旁通管，當供、回管路的壓差超過設定值時，調節閥開啟，部分水量返回至冷水機組循環流動，冷水循環泵定流量運行。(4)空調水分區系統：建筑物空調水系統，根據室進深、分隔、朝向、樓層以與圍護結構特點等因素，劃分成區、外區，外區又分成南區()、北區等供水系統。設立分區系統便于進行分區負荷調節和能耗計量。2、自動控制與調節通風與空調系統的設備容量和系統容量是按典型工況配置的，而室外空氣參數等于設計計算參數的時間是比較少的，系統和設備大部分時間是在部分負荷下工作。為使系統在部分負荷下工作達到節能的要求，在選擇冷、熱源設備時，除要求在額定負

9、荷下有高的能效比(COP)外，還要求在部分負荷工作時也有高的負荷性能系數(IPLV)。另一方面，在系統運行中為使冷、熱源設備提供的能量與部分負荷需求相匹配，就需要對系統和設備的運行工況進行調節。對通風與空氣調節系統實行自動控制與調節，是合理使用能源、降低能耗的重要措施。換言之，系統的節能是靠調節來實現的。2.1自動控制與調節容通風與空氣調節系統自動控制與調節的容包括下列幾個方面：(1)調節水閥和風閥的開度，保持水系統各房間的空氣參數穩定和系統水力平衡的基本穩定；(2)室外空氣參數和處理設備后空氣參數的檢測；(3)水、電、蒸汽耗量的計量和記錄；(4)工況的自動轉換；(5)設備的連鎖與自動保護以與

10、中央監控與管理等。2.2自動調節自動調節系統由測量元件(敏感元件)、調節器、執行機構和調節機構組成。通風與空調系統的自動調節是保持室參數穩定和節約能源的重要手段。(1)室溫調節：定風量單風管系統采用改變送風溫度的方法為：傳熱介質為冷、熱水時，對于表冷器和加熱器一般采用電動兩通調節閥，調節冷水或熱水的流量來調節送風溫度。在調節兩通調節閥時，其閥前壓力也隨之變化，為保持供、回管之間的壓差穩定，其間設有帶壓差調節的電動水力平衡裝置，避免兩通調節閥動作后對系統流量的干擾。變風量單風管系統，采用變頻自動調節風機轉速的方法改變送風量的大小，表冷器或加熱器的冷熱媒管道設電動雙通調節閥，調節送風溫度恒定。(2

11、)室相對濕度調節：通過改變送風的含濕量或送風量來實現。改變送風含濕量的方法可采用改變送風溫度或噴干蒸汽加濕等方法。(3)分區轉換：按室外參數分區，在過渡季節每天都要轉換分區控制，采用自動調節時，可采用參數轉換或位置轉換進行自動轉換。2.3檢測、信號與聯鎖(1)根據節能運行管理要求對系統參數進行檢測；(2)根據系統具體情況下列地點設聲、光信號；風機、水泵、電加熱器等開關信號；可能發生故障設備的報警信號；各種執行機構的閥位開關位置信號。(3)聯鎖與自動保護空調系統的電加熱器應與風機聯鎖，并應設無風斷電保護；裝電加熱器的金屬風管或輸送可燃?xì)怏w的風管應接地；新風設電動風閥時，其電動風閥應與送風機聯鎖。

12、在空調系統停止運行，且不供應冷水和熱媒時，電動風閥應關閉。在停電或空調送風機停止時，蒸汽加濕器的閥門必須處于關閉位置，其它的冷水自動閥、熱水自動閥和蒸汽閥亦應處于關閉位置以節約能量。對于室參數要求較高的系統，空調系統宜設計成開停順序聯鎖。2.4敏感元件的裝設位置供調節控制和檢測用的敏感元件裝設位置，對測量精度和保證房間參數有很大影響。(1)室空氣溫度和相對濕度的敏感元件應設在不受局部熱源干擾空氣流通的地點；(2)敏感元件放在風管或水管時，應放在中心位置，壓力敏感元件應放在直管段上；(3)敏感元件的位置應便于檢查和更換，并避免振動、腐蝕等影響。四、施工準備階段的監理工作1、熟悉節能設計文件和施工

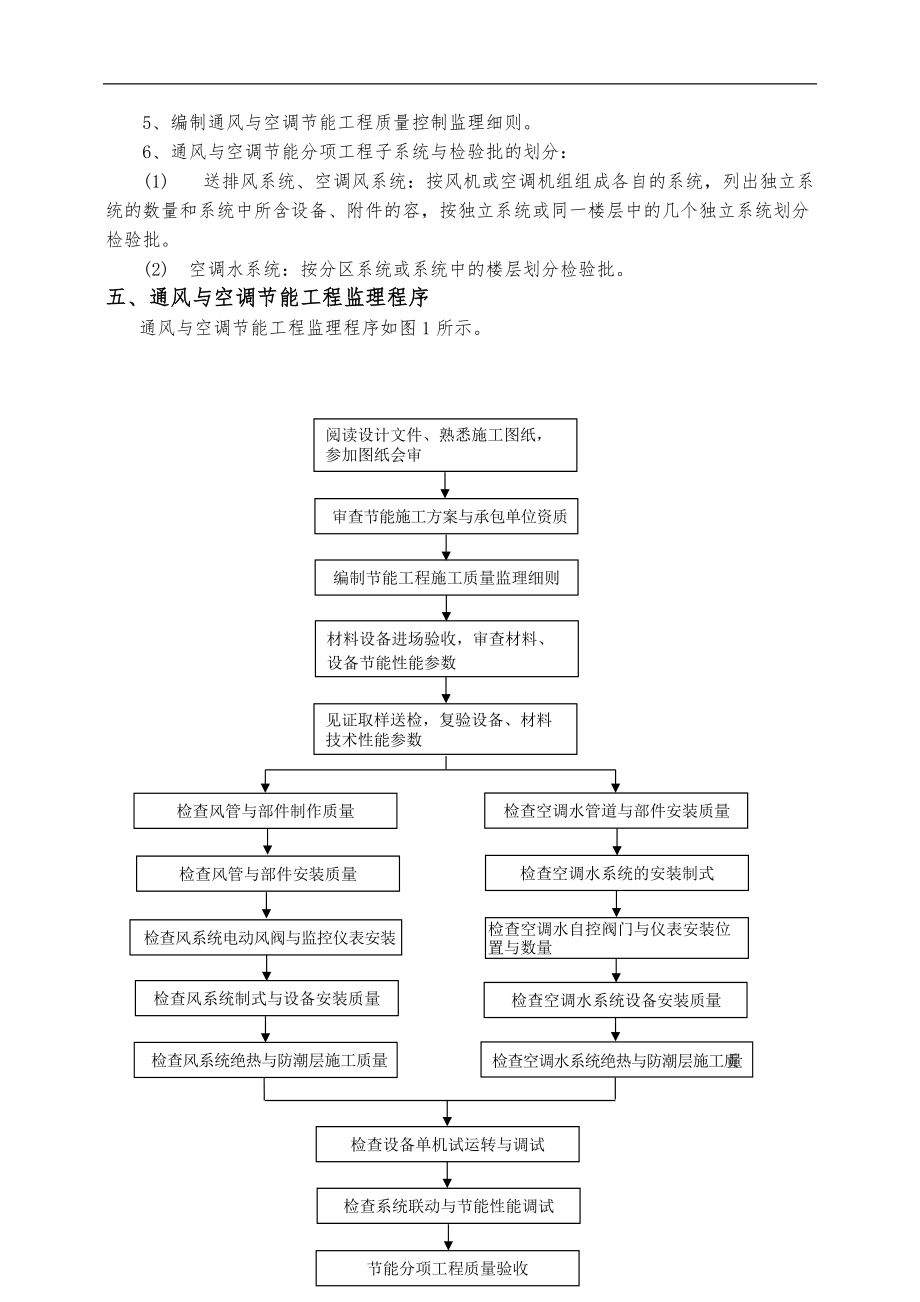

13、圖，將建筑通風與空調專業施工圖中涉與節能的系統和容列出項目明細，即為通風與空調節能分項工程的施工與監理的工作容。2、參加施工圖會審和設計交底。通風與空調節能工程施工圖，應符合強制性建筑節能標準。3、審查承包單位報送的建筑節能專項工程施工方案和技術措施，提出審查意見。4、審查承包單位的資質，施工管理人員、技術人員的資格，特殊工種人員的上崗證。5、編制通風與空調節能工程質量控制監理細則。6、通風與空調節能分項工程子系統與檢驗批的劃分：(1) 送排風系統、空調風系統：按風機或空調機組組成各自的系統，列出獨立系統的數量和系統中所含設備、附件的容，按獨立系統或同一樓層中的幾個獨立系統劃分檢驗批。(2)

14、空調水系統：按分區系統或系統中的樓層劃分檢驗批。五、通風與空調節能工程監理程序通風與空調節能工程監理程序如圖1所示。檢查風管與部件制作質量檢查風管與部件安裝質量檢查風系統電動風閥與監控儀表安裝檢查風系統制式與設備安裝質量檢查空調水系統的安裝制式檢查空調水管道與部件安裝質量檢查空調水自控閥門與儀表安裝位置與數量檢查空調水系統設備安裝質量檢查風系統絕熱與防潮層施工質量檢查空調水系統絕熱與防潮層施工質量檢查設備單機試運轉與調試檢查系統聯動與節能性能調試節能分項工程質量驗收材料設備進場驗收，審查材料、設備節能性能參數閱讀設計文件、熟悉施工圖紙，參加圖紙會審審查節能施工方案與承包單位資質編制節能工程施工

15、質量監理細則見證取樣送檢，復驗設備、材料技術性能參數圖1 通風與空調節能工程監理程序六、通風與空調節能工程質量控制要點1、材料設備進場驗收1.1通風與空調系統節能工程所使用的設備、管道、閥門、儀表、絕熱材料等進場，按設計要求核對其類型、材質、規格與外觀質量等，進場驗收合格后，才允許投入使用。1.2按設計要求和現行國家產品標準規定，認真核查下列產品的技術性能參數：(1)組合式空調機組、柜式空調機組、新風機組、單元式空調機組、熱回收裝置等空調設備的冷量、熱量、風量、風壓、功率與額定熱回收效率；(2)風機的風量、風壓、功率與其單位風量耗功率。其中，風機單位風量耗功率限值如設計無特殊要求應符合下表的規

16、定：風機單位風量耗功率限值單位：W/(m3/h) JN-TK-01系統形式辦公建筑商業、旅游建筑初效過濾初、中效過濾初效過濾初、中效過濾兩管制定風量系統0.420.480.460.52四管制定風量系統0.470.530.510.58兩管制變風量系統0.580.640.620.68四管制變風量系統0.630.690.670.74普通機械通風系統0.32(3)成品風管的技術性能參數；(4)自動閥門與儀表的技術性能參數。檢查方法：查驗技術資料、性能測試報告、合格證，并與實物核對。檢查數量：全數檢查。1.3風機盤管機組和絕熱材料進場時，應進行現場見證取樣送檢，對下列技術性能參數進行復驗。(1)風機盤管

17、機組的冷量、熱量、風量、出口靜壓、噪聲與功率；(2)絕熱材料的導熱系數、密度、吸水率。檢驗方法：現場隨機抽樣送檢，核查復驗報告。檢查數量：同一廠家的風機盤管機組按數量復驗2%，但不得少于2臺。同一廠家同材質的絕熱材料復驗次數不得少于2次。2、系統安裝質量控制通風與空調節能工程中的送、排風系統與空調風系統、空調水系統的安裝，應符合下列規定：(1) 送、排風系統、空調風系統、空調水系統的制式，應符合設計要求；(2) 各種設備、自控閥門與儀表應按設計要求安裝齊全，不得隨意增減或更換；(3) 水系統各分支管路水力平衡裝置、溫控裝置與儀表的安裝位置、方向應符合設計要求，并便于觀察、操作和調試；(4) 空

18、調系統應能實現設計要求的分室(區)溫度調控功能。對設計要求分棟、分區或分戶(室)冷、熱計量的建筑物，空調系統應能實現相應的計量功能。2.1 通風空調節能工程系統制式，時設計人員根據節能法規的要求，結合建筑物的實際情況而選用的，是通風與空調系統實現節能運行的前提，因此，驗收規要求施工單位必須按設計的系統制式進行施工，這是一條強制性標準。現場監理應督促檢查這條規定的實施。2.2 各系統中選用的節能設備、自控閥門和儀表，是實現系統負荷調節的必備手段，應按設計要求安裝齊全，不得隨意增減或更換，否則會導致系統無法實現節能運行。2.3 空調水系統各分支管路水力平衡裝置，時系統水力平衡的重要部件，通過調節平

19、衡閥的開度，可以對系統水力分布進行調正與設定，確保系統達到預期的空調效果。(1) 平衡閥的工作原理平衡閥屬于調節閥疇，它的工作原理是通過改變閥芯與閥座的間隙(開度)，來改變流經閥門的流體阻力，以達到調節流量的目的。從流體力學觀點看，平衡閥相當于一個局部阻力可以改變的節流元件，實際上就是一種有開度指示的手動調節閥。平衡閥與普通閥門的不同之處在于有開度指示、開度鎖定裝置與閥體上有兩個測壓小閥。管網系統安裝完畢，并具備測試條件后，對管網進行平衡調試時，用軟管將被調試平衡閥的測壓小閥與專用智能儀表連接，儀表能顯示出流經閥門的流量值(與壓降值)，經與儀表人機對話向儀表輸入該平衡閥處要求的流量值后，儀表經

20、計算、分析，可顯示處管路系統到達水力平衡時該閥門的開度值，將各分支管路平衡閥的開度鎖定，使管網實現水力工況平衡。因此，設在分支管路上的平衡閥，其作用相當于調節閥和等效孔板流量儀的組合，使各個用戶的流量分配達到要求。(2) 平衡閥的特性1) 流量特性線性好。這一特性對方便準確地調整系統平衡具有重要意義。2) 有清晰、準確的閥門開度指示。3) 平衡調試后，閥門鎖定功能使開度值不能隨便地被變更。通過閥門上的特殊裝置鎖定了閥門開度后，無關人員不能隨便開大閥門開度。如果管網環路需要檢修，仍可以關閉平衡閥，待修復后再開啟閥門時，只能開啟至原設定位置。4) 平衡閥閥體上有兩個測壓小閥，在管網平衡調試時，用軟

21、管與專用智能儀表相連，能由儀表顯示出流量值與計算出該閥門在設計流量時的開度值。(3) 平衡閥安裝位置要求管網系統中所有需要保證設計流量的分支管路均應安裝一只平衡閥，可安在供水管路上，也可安在回水管路上，設計如無特許要求，從降低工作溫度，延長其工作壽命等角度考慮，一般安裝在回水管路上。2.4 熱量計量的安裝和維護1) 空調系統冷(熱)量表的流量傳感器宜裝在回水管上，進入冷(熱)量計量裝置流量計前的回水管上應設置濾網規格不小于60目的過濾器；2) 總冷(熱)量表應嚴格按產品說明書的要求安裝；3) 對總冷(熱)量表在系統調試前應進行檢查維護，容為：檢查鉛封是否完好；檢查儀表工作是否正常；檢查有無水滴

22、落在儀表上，或?qū)x表浸沒；檢查所有的儀表電纜是否連接牢固可靠，是否因環境溫度過高或其他原因?qū)е码娎|損壞或失效；根據需要檢查、清洗或更換過濾器；檢查環境溫度是否在儀表使用圍。檢驗方法：按圖紙對實物進行檢查。檢查數量：全數檢查。3、風管制作與安裝質量控制3.1檢查風管制作的材質、斷面尺寸、厚度應符合設計和規要求；3.2風管連接的咬口形式應符合工程設計和規規定；3.3風管與部件、風管與土建風道與風管間的連接應牢固、嚴密不漏風；3.4風管系統安裝完畢后，應按系統類別進行嚴密性檢驗，并應符合下列規定：(1) 低壓系統風管的嚴密性檢驗采用抽檢，抽檢率為5%，但不得少于一個系統。在加工工藝得到保證的前提下，

23、采用漏光法檢測，以每10m連接縫漏光點不大于2處，100m接縫平均不大于16處為合格。檢測不合格時，應按規定的抽檢率做漏風量測試；(2) 中壓系統風管的嚴密性檢驗，首先進行漏光法檢測，每10m接縫漏光點不大于一處，且100m接縫平均不大于8處為合格。在漏光法檢測合格后，對系統漏風量進行抽檢測試，抽檢率為20%，且不得少于一個系統；(3) 高壓系統風管的嚴密性檢驗為全數進行漏風量測試。漏光檢測中發現的條縫形漏光，應作密封處理。系統風管嚴密性檢驗的被抽檢系統，應全數合格，如有不合格時則應加倍抽檢，直至全數合格。(4) 漏風量測試應采用經檢測合格的測量儀器和測量裝置，按GB50243-2002的規定

24、進行。矩形風管允許的漏風量應符合以下規定：低壓系統風管 中壓系統風管 高壓系統風管 式中、系統風管在相應工作壓力下，單位面積風管單位時間允許漏風量m3/(h·m2)；指風管系統的工作壓力(Pa)。低壓系統500Pa，中壓系統500<1500Pa，高壓系統。3.5風管與部件安裝時，應采取減少阻力損失的控制措施：(1)矩形金屬風管寬高比不宜大于2.5，彎管中心曲率半徑不小于風管直徑或大邊邊長，以1.25倍直徑和邊長為宜，大斷面風管為減少阻力可作導流葉片；(2)風管彎頭曲率半徑過小或采用直角彎頭時，應設置導流葉片；(3)風管的變徑應做成漸擴或漸縮形，漸擴管每邊擴角不宜大于15

25、6;，漸縮管每邊收縮角不宜大于30°；(4)風管改變方向、變徑與分路時，不應過多使用矩形箱式管件代替彎頭、漸擴管、三通等管件；必須使用分配氣流的靜壓箱時，其斷面風速不宜大于1.5m/s。3.6彎頭、三通、調節閥、變徑管等管件之間的間距宜保持510倍管徑長的直管段；3.7風機入口與風管連接，應有大于風口直徑的直管段，當彎頭與風機入口距離接近時，應在彎頭加導流片；3.8風管與風機出口連接，在靠近風機出口處的彎管方向應和風機的旋轉方向一致，風機出口到轉彎處宜有不小于3D(D為風機入口直徑)的直管段；3.9檢查絕熱風管與金屬支架間、復合風管與需要絕熱的非金屬風管的連接和部支撐加固等處，應有防

26、熱橋措施，并符合設計要求。4、設備安裝質量控制4.1組合式空調機組、柜式空調機組、新風機組、單元式空調機組的安裝應符合下列規定：(1)規格、數量應符合設計要求；(2)機組的安裝位置和方向應正確，與風管、送風靜壓箱、回風箱的連接應嚴密可靠；(3)現場組裝的組合式空調機組的漏風率測試應符合組合式空調機組(GB/T14294-1993)的規定；(4)機組的空氣熱交換器翹片和空氣過濾器應清潔、完好，且安裝位置和方向正確；過濾器效率和初阻力應符合設計要求和產品標準規定。檢驗方法：觀察檢查，檢查漏風量測試記錄。檢查方法：按同類產品的數量抽查20%，且不少于一臺。4.2風機盤管機組安裝質量控制：(1)規格、

27、數量符合設計要求；(2)位置、高度、方向正確，便于維護、保養；(3)機組與風管、回風箱與風口連接嚴密、可靠；(4)空氣過濾器的安裝便于拆卸、清理。檢驗方法：觀察檢查。檢查數量：按總數抽查10%，且不得少于5臺。4.3風機安裝質量控制：(1)規格、數量應符合設計要求；(2)安裝位置、進出口方向正確，與風管的連接嚴密、可靠。檢驗方法：觀察檢查。檢查數量：全數檢查。4.4帶熱回收功能的雙向換氣裝置和集中排風熱回收裝置安裝質量控制：(1)規格、數量與安裝位置應符合設計要求；(2)進、排風管的連接應正確、嚴密、可靠；(3)室外進、排風口的安裝位置、高度與水平距離應符合設計要求。檢驗方法：觀察檢查。檢查數

28、量：按總數抽查20%，且不得少于1臺。4.5 空調機組回水管上的電動兩通調節閥、風機盤管機組回水管上的電動兩通(調節)閥、空調冷熱水系統中的水力平衡閥、冷(熱)量計量裝置等自控閥門與儀表的安裝，其數量、規格，安裝方向和位置應符合設計要求。檢驗方法：觀察檢查。檢查數量：按類型數量抽查10%，且不得少于1個。5、空調風系統絕熱層與防潮層施工質量控制(1)絕熱層應采用不燃或難燃材料，絕熱層的材質、規格與厚度應符合設計要求；(2)絕熱層與風管、部件與設備應緊密結合，無裂縫、空隙等缺陷，且縱、橫向的接縫應錯開；(3)風管法蘭絕熱層的厚度不應低于風管絕熱層厚度的80%；(4)風管穿墻和穿樓板等處的絕熱層應

29、連續不間斷；(5)風管絕熱層采用粘結方法固定時，施工應符合下列規定：膠粘劑的性能應符合使用溫度和環境衛生的要求，并與絕熱材料相匹配；粘結材料宜均勻地涂在風管、部件或設備的外表面上，絕熱材料與風管、部件與設備表面應緊密貼合，無空隙；絕熱層粘貼后，如進行包扎或捆扎，包扎的搭接處應均勻、貼緊，捆扎應松緊適度，不得損壞絕熱層。(6)風管絕緣層采用保溫釘連接固定時，應符合下列規定：保溫釘與風管、部件與設備表面的連接，可采用粘接或焊接，結合應牢固，不得脫落，焊接后應保持風管的平整，并不應影響鍍鋅鋼板的防腐性能；矩形風管設備保溫釘?shù)姆植紤?yīng)均勻，其數量底面每平方米應不少于16個、側面不應少于10個、頂面不應少

30、于8個，首行保溫釘至風管或保溫材料邊沿的距離應小于120mm；(7)帶有防潮隔汽層絕熱材料的拼縫處，應用粘膠帶封嚴，粘膠帶的寬度應不小于50mm，粘膠帶應牢固地粘貼在防潮面上，不得有脹裂和脫落；(8)防潮層(包括絕熱層端部)應完整，且封閉良好，搭接縫應順?biāo)?9)風管系統部件的絕熱，不得影響其操作功能；(10)絕熱層表面應平整，當采用卷材或板材時，其厚度允許偏差為5mm，采用涂抹或其它方式時，其厚度允許偏差為10mm。檢查方法：觀察檢查；用鋼針刺入絕熱層、尺量檢查。檢查數量：管道按軸線長度抽查10%；風管穿樓板和穿墻處與閥門等配件抽查10%，且不得少于2個。6、空調水系統絕熱層和防潮層施工質量

31、控制(1)絕熱層應采用不燃或難燃材料，其材質、規格與厚度應符合設計要求；對絕熱層厚度可采用鋼針刺入或尺量檢查的方式進行隨機抽查。(2)硬質或半硬質絕熱管殼的粘貼應牢固，鋪貼應平整，拼接應嚴密：檢查牢固性。每節管殼至少應采用防腐金屬絲或難腐織帶或?qū)Ｓ媚z帶進行捆扎或粘貼2道，其間距控制在300350mm，且捆扎、粘貼應緊密、無滑動、松弛與斷裂現象；檢查拼接縫隙。要求保溫時不應大于5mm，保冷時不應大于2mm，并用粘結材料勾縫填滿；縱縫錯開，外層的水平接縫應設在側下方；(3)松散或軟質保溫材料疏密均勻性檢查：松散或軟質材料應按規定的密度壓縮其體積，疏密應均勻。氈類材料在管道上包扎時，搭接處不應有空隙

32、；(4)防潮層與絕熱層的結合應緊密，封閉良好。檢查時應注意不得有虛粘、氣泡、褶皺、裂縫等缺陷，以免影響防潮效果，造成絕熱層絕熱性能降低；(5)卷材防潮層的搭接寬度控制：卷材防潮層采用螺旋型纏繞施工時，卷材的搭接寬度宜為3050mm。防潮層的立管應由管道的低端向高端敷設，環向搭接縫應朝向低端，縱向搭接縫應位于管道側面，并順?biāo)?6)冷(熱)水管穿樓板和墻處的絕熱層處理：應保證連續不間斷；絕熱層與套管之間應用不燃材料填實，不得有空隙；套管兩端應進行密封封堵。(7)可拆卸部件絕熱層控制：對管道閥門、過濾器與法蘭部位的絕熱結構應能單獨拆卸，且不得影響其操作功能。(8) 空調水系統管道與支架間的絕熱措施

33、：檢查絕熱襯墊的設置寬度應大于支、吊架支承面的寬度，厚度不應小于絕熱層厚度，表面平整性與與絕熱材料之間的空隙是否填實。檢查方法：觀察檢查，用鋼針刺入絕熱層、尺量檢查。檢查數量：按數量抽查10%，且絕熱層不得少于10段，防潮層不得少于10m，閥門等配件不得少于5個。7、隱蔽工程驗收通風與空調系統應隨施工進度對與節能有關的隱蔽部位或容進行驗收，并應有詳細的文字記錄和必要的圖像資料。(1) 安裝于地溝、管井、吊頂?shù)娘L(fēng)管、水管，在隱蔽前首先檢查其管道、設備、閥門等安裝位置、走向、分支、坡度、口徑，應符合設計和規要求。風管系統應做嚴密性試驗，水管系統應作強度和嚴密性試驗，合格后方可進行防腐與絕熱；(2)

34、 風管系統、水管系統防腐絕熱施工，應檢查其材質、規格、厚度、粘貼、鋪設、捆扎與支吊架的絕熱措施等，符合設計和規要求后進行隱蔽工程驗收，并作文字記錄和圖像資料。檢驗方法：觀察檢查，核查隱蔽工程驗收記錄。檢查數量：全數檢查。8、一般項目的質量控制(1)空氣風幕機的規格、數量、安裝位置和方向應正確，縱向垂直度和橫向水平度的偏差不應大于2/1000；(2)變風量末端裝置與風管連接前，應作動作試驗，確認運行正常后再封口。檢驗方法：觀察檢查。檢查數量：按總數抽查10%，空氣風幕機不少于1臺，變風量末端裝置不少于2臺。七、通風與空調系統的單機試運轉與系統調試通風與空調系統安裝完畢，應進行通風機和空調機組等設

35、備的單機試運轉和調試，并應進行系統的風量平衡調試。單機試運轉和調試結果應符合設計要求；系統的總風量與設計風量的允許偏差不應大于10%，風口的風量與設計風量的允許偏差不應大于15%。1、設備單機試運轉控制要點1.1 通風機、空調機組中的風機應進行單機試運轉，單機試運轉和調試應符合設計要求。(1) 啟動試驗，在機組額定工作電壓下啟動，穩定運轉5分鐘后停止，反復進行三次。監理旁站檢查葉輪旋轉方向、運行平穩情況、有無異常振動與聲響；(2) 風機啟動時用鉗形電流表測量電機的啟動電流，待運轉正常后再測電機的運轉電流，檢查電機運行功率應符合設備技術文件的規定；(3) 在額定轉速下連續運轉2h后，用數字溫度計

36、檢查滑動軸承外殼溫度不超過70，滾動軸承不得超過80。1.2 組合式空調機組的試運轉與調試(1) 現場組裝的組合式空調機組單機試運轉時，應做漏風檢測，其漏風量應符合現行國家標準GB14294的規定。在機組靜壓保持700Pa時，組合式空調機組的漏風率不大于3%。(2)空氣過濾器過濾效率和初阻力測試：按GB12218規定的試驗方法進行測試。粗效過濾器的初阻力50Pa，(粒徑5.0m，效率80%E20%)；中效過濾器初阻力80Pa，(粒徑1.0m，效率70%E20%)。2、系統聯動調試控制要點2.1 通風與空氣調節系統風量測試與調整風系統風量測定的容包括：總送風量、新風量、回風量以與各支、干管風量和

37、送、回風口的風量。系統聯動試運轉測試，應進行系統的風量平衡調試。設備與主要部件的聯動必須符合設計要求，動作協調、正確，無異?，F(xiàn)象。(1) 系統總風量測定與調整 對系統總風量測定儀器的檢查：風量的測定一般采用畢托管和微壓計測量，所用儀器應經計量鑒定合格； 對測定截面的選擇：測定截面應選在氣流比較均勻穩定處，測定截面若在局部阻力之后，應選在大于等于4倍圓形風管直徑或矩形風管長邊尺寸的直管段上；若在局部阻力之前，應選擇在大于等于1.5倍圓形風管直徑或矩形風管長邊尺寸的直管段上；當受條件限制，測量截面氣流不均勻時，應增加測量截面上的測點數量。測點布置按GB50243的規定執行； 系統總風量的調整可以通

38、過調節風管上風閥的開度大小來實現； 經測定調整，系統總風量與設計總風量的允許偏差不大于10%。(2) 風口風量的測定與調整： 用熱球風速儀在風口截面處采用定點測量法測量各點風速，求取風口斷面的平均風速，再乘以風口凈面積得到風口風量值； 可用葉輪風速儀采用勻速移動測量法測量。對于截面不大的風口，可將風速儀沿整個截面，按一定的路線勻速移動測其風速，取三次的平均值計算風口風量； 風量調整宜采用“流量等比分配法”或“基準風口調整法”和逐段分支調整法，從系統最不利環路的末端開始，最后進行總風量的調整； 經測定調整后，系統各風口風量與設計風量的允許偏差不應大于15%。2.2 空調水系統調試應與空調采暖系統

39、冷熱源與管網節能工程聯調(1) 空調冷熱水、冷卻水總流量測試結果與設計流量的允許偏差不應大于10%；(2) 空調工程水系統應沖洗干凈、不含雜物，并排除管道系統中的空氣；系統連續運行達到正常、平穩；水泵的壓力和水泵電機的電流不應出現大幅波動。系統平衡調整后，各空調機組的水流量應符合設計要求，允許偏差為20%。八、復驗、旁站與巡視通風與空調節能工程進場材料和設備復驗項目表 JN-TK-02序號復驗項目檢測容1風機盤管機組供冷量、供熱量、風量、出口靜壓、噪聲與功率2絕熱材料導熱系數、密度、吸水率、防火性能(無檢測報告時)通風與空調節能工程旁站監理項目容 JN-TK-03序號項目旁站容1設備材料進場驗

40、收材料、設備、部件技術性能參數核查；材質、規格、外觀質量檢查；質量證明文件核查；見證取樣、送檢復驗。2風系統漏風檢測漏光檢測、漏光點檢查，漏風檢測、漏風量核查。3單機試運轉與調試啟動試驗，啟動電流運轉功率，轉速核查，溫升核查。4風系統調試核查系統風量、干管和分支管風流量、風口流量、過濾器初阻力通風與空調節能工程監理現場巡視項目與容 JN-TK-04序號項目巡視容1風管與部件制作板材厚度與質量、咬口型式、拼接縫的嚴密性、風管斷面尺寸、風管法蘭翻邊尺寸與咬縫與四角不得有開裂和孔洞。2風管安裝風管與支架間的絕熱、風管法蘭口連接的嚴密性、風管與附件(風閥、風口、靜壓箱、消聲器)連接的嚴密性，支吊架形式

41、與間距。3水系統安裝水系統制式、空調機組電動兩通調節閥、風機盤管電動兩通閥、電動壓差平衡調節閥、水力平衡閥、熱冷量計量裝置等的安裝地點、數量、方向應正確，安裝位置應便于觀察和操作，檢測儀表安裝地點、數量、規格應符合設計要求4通風與空調系統設備安裝通風機、組合式空調機組、新風機組、風機盤管、熱回收裝置等設備安裝的位置、高度、方向應正確，送排風管與機組的連接應正確、嚴密、可靠。5風管系統與部件絕熱層與防潮層安裝絕熱層材質與厚度，鋪貼的緊密性與連續性與縱橫接縫的處理，防潮層的完整性與封閉性，搭接縫應順?biāo)?，風系統部件絕熱不得影響其操作功能。6空調水系統絕熱與防潮層施工絕熱層材質與厚度，絕熱管殼的粘接與

42、綁扎與接縫處理，防潮層與絕熱層的結合，防潮層敷設方向，卷材的搭接寬度、閥門與部件的絕熱結構應能單獨拆卸，且不影響其操作功能。九、常見質量問題與預防措施通風與空調節能施工常見質量問題與預防措施見表JN-TK-05。通風與空調節能施工常見質量問題與預防措施 JN-TK-05序號常見質量問題與現象形成原因預防措施1空調水系統阻力增大，水泵能耗增大施工用的麻絲、鐵屑粉末、焊渣等雜物堵塞管道與閥門(1) 首先在設計上，應考慮安裝電子除垢裝置，并在管網最低處設置大口徑排污閥，便于清洗時排污；(2) 在主要設備與末端裝置進水管上設“Y”型過濾器，避免管網雜物進入設備與末端裝置，引起堵塞；(3) 對主要設備的

43、進、出水管間應安裝短路閥，對沖洗時關閉進、出水閥，打開短路閥即可對整個管網進行系統沖洗；(4) 在每層水平干管上設排空閥，便于分層沖洗放空與以后日常維護。2風管不平、不直、不正、中心偏移，風管系統供風量減少(1) 各風管支架、吊卡位置標高不一致，間距不相等，受力不均，風管因自重影響，安裝后產生彎曲；(2) 法蘭與風管中心軸線不垂直；(3) 法蘭互換性差；(4) 法蘭平整度差，螺栓間距大，螺栓松緊度不一致；(5) 法蘭墊料薄，接口有縫隙；(6) 法蘭管口翻邊寬度小，寬窄不均；(7) 風管咬口開裂；(8) 室外安裝風管咬口縫滲水。(1) 按質量標準調整風管支架和吊卡位置標高，加長吊桿絲扣長度，使托、吊卡受力均勻；(2) 法蘭與風管垂直度偏差小時，可加厚法蘭墊控制法蘭螺栓松緊度，偏差大時，則需對法蘭重新找方鉚接；(3) 增加法蘭螺栓孔數量，螺栓孔可擴孔12mm；(4) 加厚法蘭墊，以調整螺栓松緊度。彈性小的墊料可作整體墊或作成45°對接，并用密封墊膠粘接
