消防車荷載計算

1、1、概念荷載規范2.1.18等效均布荷載：結構設計時，樓面上不連續分布的實際荷載，一般采用均布荷載代替；等效均布荷載系指其在結構上所得的荷載效應能與實際的荷載效應保持一致的均布荷載。在結構設計控制部位，將復雜荷載或無規律分布活荷載，根據其荷載效應與“假想的均布活荷載”效應相等的原則來確定這一“假想均布活荷載”的數值，其中的“假想均布活荷載”就是等效均布活荷載。采用等效均布活荷載的目的在于將復雜的荷載作用情況予以簡化，在保證荷載效應總值不變的情況下，用等效均布活荷載來代替實際的復雜荷載，以解決結構設計中的復雜問題，簡化設計。2、特點：一一對應等效一定是針對某個特定的效應進行，效應不同時，等效均布

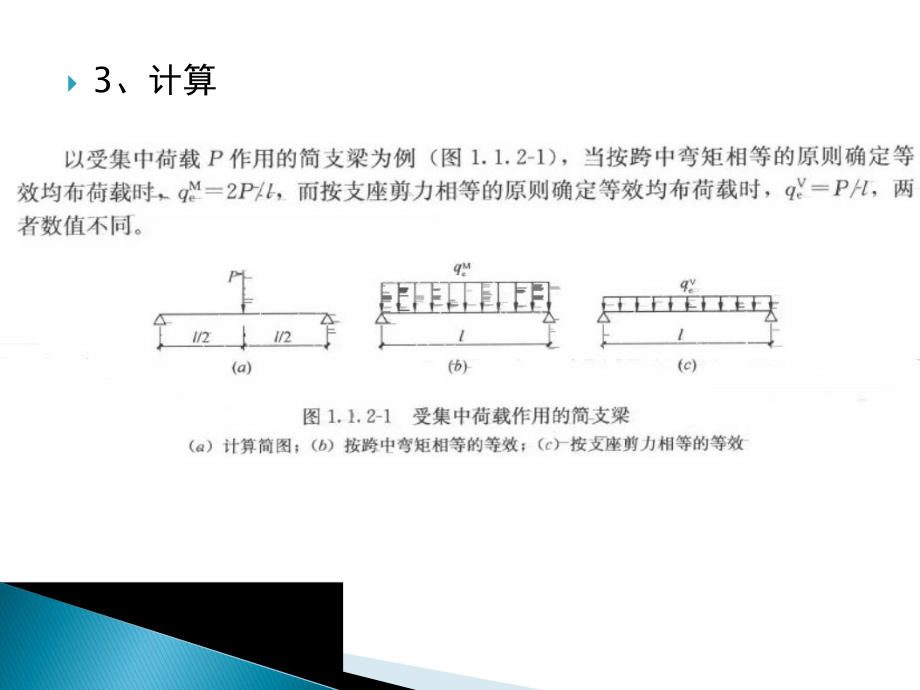

2、活載的數值也不同。比如按剪力相等原則確定的等效均布活荷載，與按跨中彎矩相等原則確定的等效均布活荷載不同。不同效應之間，等效均布活載的數值一般不能通用。如果采用，也只能是近似計算。不同構件計算時的等效均布活荷載不能通用。如計算樓板的等效均布活荷載與計算梁、柱及基礎等的等效均布活荷載不能通用。3、計算4、小結 1）、附錄C.0.2、 C.0.6 ：按單跨簡支計算 2）、相同荷載時，效應不同，等效均布活荷載的數值不同 3）、相同荷載時，計算部位不同，等效均布活荷載的數值不同1、計算 1）、簡支單向板 2）、雙向板3）注意事項 （1）荷載規范中消防車活荷載按簡支板計算而來。 （2）計算依據的荷載作用是

3、300KN級消防車，最大輪壓60kN，著地面積0.2mx0.6m。一般住宅小區最大就是300KN，如果更大則需另外計算確定。 （3）規范5.1.1中數值按照消防車荷載直接作用于樓板上計算而來。（4）等效均布活荷載的數值與構件的跨度直接相關。荷載規范中，汽車荷載的取值直接根據跨度來取。跨度小時，數值更大。 跨度1.5米的簡支單項板，消防荷載達到55kN/m2 （5）一一對應，不同構件的等效均布活荷載不能通用。 荷載規范中消防荷載的取值根據簡支情況下的跨中最大彎矩計算而來，計算梁、柱時要折減，只是近似計算。對于其它效應如裂縫、撓度、支座彎矩、剪力等也是近似計算。2、消防車荷載合理取值 1）按跨度根

4、據表5.1.1取值單向板：規范只規定板跨不小于2米，取35kN/m2；跨度小于2米時，應按輪壓計算等效均布活荷載，并且不小于35kN/m2；跨度不小于4米，取25kN/m2跨度24米，按跨度在3525的范圍內線性插值確定。 雙向板：板跨小于3mx3m，按輪壓換算，并且不小于35kN/m2；板跨3mx3m， 35kN/m2；板跨不小于6x6， 20kN/m2；板跨3x36x6，線性插值確定規范只給出正方形板塊的取值，對于長方形板塊對于長方形板塊，規范未明確，可分別按短邊邊長和長邊邊長確定相應的數值，并取其平均值作為等效均布活荷載，如3mx5m的板塊，可按3mx3m和5mx5m分別確定為35kN/

5、m2和25kN/m2，取平均值30kN/m2作為3mx5m的等效均布活荷載2）考慮動力系數和覆土的影響消防車荷載屬于動力荷載，規范已考慮動力系數，表5.1.1中的數值是按消防車荷載直接作用于樓板的情況下計算而來。覆土對汽車動力荷載起到緩沖和擴散作用，計算樓板、梁、柱、墻時均可考慮覆土的有利影響，按規范附錄B確定折減系數。附錄B.0.2，板頂折算覆土厚度，當同時存在土層和混凝土層時，可分別折算各自的折算覆土厚度，總的折算厚度取兩部分之和。3、消防車荷載的選用問題設計住宅小區大地下室時，消防登高面一般只在大樓的南面或北面，如果另一面為草坪或低矮灌木，不能阻擋消防車進入，緊急情況下也不可能禁止消防車

6、通行，消防車道及消防登高面以外區域是否要考慮消防車荷載？4、消防車活荷載折減 1）考慮覆土厚度按照附錄B 2）計算樓面梁時，按照5.1.2折減 3）5.1.2：設計墻、柱時，消防車活荷載可按實 際情況考慮； 5.1.2條文說明：消防車荷載標準值很大，但出現概率小，作用時間短。在墻、柱設計時應容許做較大的折減，有設計人員根據經驗確定折減系數。5、計算實例圖為一住宅小區地下室其中一板塊，柱距7m，布置十字梁，覆土厚度為1,0m，板塊上經過300kN級消防車，計算消防車荷載。 1）設計樓板時的消防車荷載 查表5.1.1，按照線性插值法計算得32.5kN/m2， 查表B.0.2，考慮覆土厚度影響的折減

7、系數為 0.905 32.5x0.905=29.41kN/m2，取30kN/m2 2）設計樓面梁時的消防車荷載 按照5.1.2，雙向板樓蓋的梁取0.8 30 x0.8=24kN/m2 3）設計柱時未具體規定，暫按梁取 4）設計基礎時，取5.0kN/m2當改變樓面梁布置時，重新計算1）設計樓板時的消防車荷載 查表5.1.1，得20kN/m2， 查表B.0.2，考慮覆土厚度影響的折減系數為 0.905 20 x0.905=18.1kN/m2，取18kN/m2 2）設計樓面梁時的消防車荷載 按照5.1.2，雙向板樓蓋的梁取0.8 18x0.8=14.4kN/m2 ，取15kN/m2 3）設計柱時未具

8、體規定，暫按梁取 4）設計基礎時，取5.0kN/m2十字梁布置十字梁布置大板布置大板布置計算樓板的荷載3018計算樓面梁的荷載2415計算柱的荷載2415計算基礎的荷載55問題：計算主梁時，相同的消防車作用，荷載相差較大，如何解決？1、PKPM中荷載折減界面第1個界面對應5.1.2第1條，為計算樓面梁的折減第2個界面對應5.1.2第2條，為計算墻、柱、基礎的折減兩個折減不能重復進行 第2個界面默認柱墻設計時活荷載折減，不準確2、從屬面積 樓面梁的從屬面積應按梁兩側各延伸二分之一梁間距的范圍內的設計面積確定。3、如何實現折減 1）對于第1（1）項的建筑，按第一界面第一條一次性折減，即可實現計算梁、柱、墻、基礎的折減，PK
