軟件工程課程設計

1、精選優質文檔-傾情為你奉上軟件工程作業姓名：李澤偉 班級：11信科（1）班 學號：181.題目：采用結構化分析方法寫出書店管理系統的需求文檔，包括數據流圖及數據字典，書店JS是一家從事圖書銷售的傳統公司，對系統要求如下：（1） 記錄每本圖書的庫存。（2） 實現圖書的零售（包括打折），實現開架售書。（3） 可以每日統計銷售情況。（4） 實現圖書的采購、退貨及結算，實現與供貨商的銷售及結算關系。（5） 遵守出版行業的行規：在書店到書后，若在3個月內未實現銷售，可全部或部分退貨， 在發書后3個月內給予發票，書店在3個月后可部分或全部付款，該項規則對采購貨 批發均有效。（6） 該書店還可將該產品批發給

2、其他書店。（7） 在供應商、書店、其他書店、零售客戶之間的結算采用碼洋折扣方式進行，也就是說 如果圖書的實價為X，則圖書碼洋為X，而以7折給書店，則圖書的實洋就為0.7X， 供應商、書店等以相對固定的折扣進行交易。（8） 管理人員可以隨時查看庫存、采購、銷售、付款、到款情況，并能提供日/月銷售報表、 應付/付款情況分析表、應收/到款情況分析表。由于銷售商品是圖書，圖書除有書名、作者、出版社外，還有版次、印次、出版日期以及ISBN號、條碼、定價；由于出版領域的特殊性，一種圖書（如軟件工程）只有一個ISBN號以及一個條碼，而該圖書一句不同的版次、印次，可有不同的定價，折給條碼的掃描確定一本圖書帶來

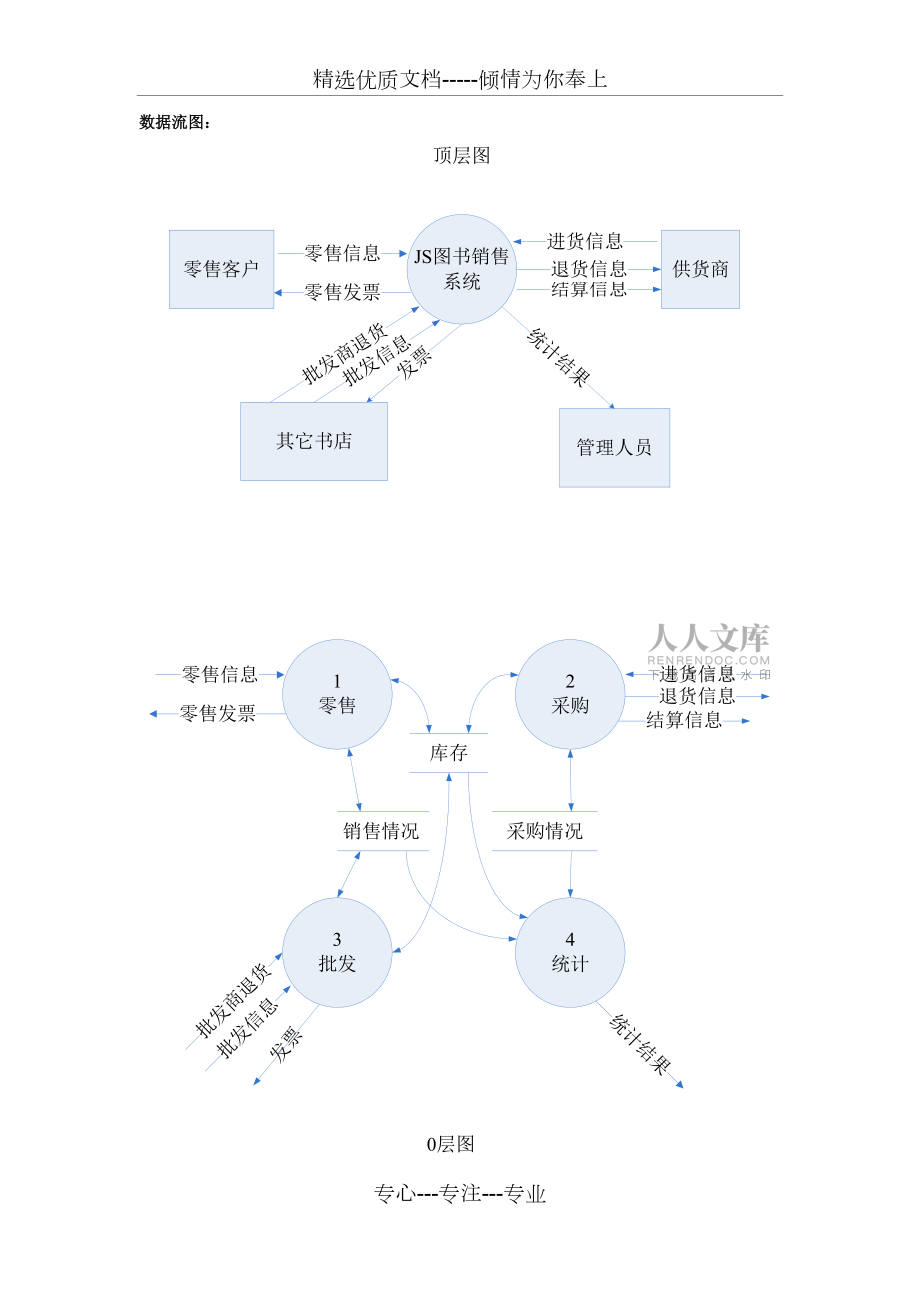

3、一定的困難。答案：數據流圖：數據字典：1、數據流條目： 訂貨單=書號+書名+作者+出版社+數量+日期+訂貨人 付款單=應付金額+實付金額+付款人+收款人+日期 發貨單=書號+書名+作者+出版社+數量+發貨人+收貨人+日期 發票=書號+書名+作者+出版社+數量+單價+金額+總金額+日期+(營業員) 收據=書號+書名+作者+出版社+數量+單價+金額+總金額+日期+單位 收款單=書號+書名+作者+出版社+數量+訂貨日期+付款人+收款人+收款日期 采購單=書號+書名+作者+出版社+數量 采購訂單=書號+書名+作者+出版社+

4、數量 +采購人+采購單位+日期 到貨通知單=書號+書名+作者+出版社+數量+訂貨日期+訂貨人+到貨日期 退貨書單=書號+書名+作者+出版社+數量+退貨人+退貨單位+日期 退貨單=書號+書名+作者+出版社+數量+單價+金額+總金額+退貨人+退貨日期 應付款分析表=應付款單位+書號+書名+作者+出版社+數量+單價+金額+總金額+應付款日期 應收款分析表=應收款單位(個人)+書號+書名+作者+出版社+數量+單價+金額+總金額+應收款日期 2、文件條目： 圖書庫存=書號+書名+作者+出版社+數量+日期 銷售文件=

5、書號+書名+作者+出版社+數量+單價+金額+總金額+銷售日期 圖書采購文件=書號+書名+作者+出版社+數量+單價+金額+總金額+采購日期 書店結算賬本=銷售文件+圖書采購文件+應付款分析表+應收款分析表 3、數據項條目 書號= 日期=XXXX.XX.XX 數量*單價=金額E-R圖：2. 書店管理系統用況建模2.1.書店管理系統用例圖2.2.用例的詳細描述用例名稱：書店管理系統參與的執行者：客戶、系統業務員前置條件：一個客戶或系統業務員進入系統事件流：基本路徑：1、 當用戶戶進入系統，用例開始2、 用戶驗證（客戶/系統管理員）3、 進入

6、系統主界面4、 如果客戶進入系統則選購圖書5、 客戶到前臺結賬時形成訂書單6、 客戶退出系統7、 當系統管理員進入系統時，管理員根據界面信息擬制訂書單8、 系統管理員錄入圖書信息9、 錄入圖書信息完畢后退出可選路徑：系統管理員與客戶進入系統沒有順序規定，用戶在任何時候都可以退出系統，而且用戶之前的活動將被保存，用例結束。3. 書店管理系統的靜態模型3.1 標識候選對象l 外部實體有客戶、系統管理員、出版社、供貨商、圖書、訂單、庫存、訂單管理系統。這些外部實體都可以作為候選對象。l 需要處理的信息有名稱、單價、供貨信息、訂單的訂單項、圖書的編號、訂單日期、客戶信息等。3.2 篩選候選對象圖書管理

7、系統實際上代表了整個系統，所有信息的顯示、操作界面等都由圖書管理系統來展示，因此可以將其確定為最終的所需的對象?？蛻?、系統管理員、出版社、供貨商、圖書、訂單、庫存等候選對象都有明確的屬性和操作，顯然應該成為最終的對象?？紤]到一份訂單可以由多個訂單項組成，因此增加訂單項這個對象。綜上所述，最終得到圖書管理系統包含以下類：客戶、系統管理員、出版社、供貨商、圖書、訂單、庫存、訂單項。3.3 標識屬性和操作表3.3 圖書管理系統的類及其屬性類名客戶管理員出版社供貨商圖書訂單庫存訂單項屬性客戶名客戶地址客戶電話姓名編號電話出版社名出版社號出版社地址供貨商名供貨商地址供貨單聯系電話書號書名作者價格出版社號

8、訂單號客戶信息圖書編號購買數量日期圖書編號庫存數量入庫時間圖書編號訂單日期供貨商信息操作添加修改信息刪除記錄更新庫存打印修改修改添加刪除打印添加修改創建訂單修改訂單刪除訂單更新訂單打印添加修改更新3.4 確定類之間的關系圖書管理系統的類圖4. 某模塊的流程圖如圖13.18所示。根據判定覆蓋、條件覆蓋、判定/條件覆蓋、條件組合覆蓋、路徑覆蓋等覆蓋標準分別設計最少的測試用例。4.1判定覆蓋判定覆蓋是指選擇足夠的測試用例，使得運行這些測試用例時，被測程序的所有可能結果都至少出現一次（即判定的每個分支都至少經過一次）。表4.1滿足判定覆蓋標準的測試用例測試數據預期結果判定1判定2X=100,Y=90T

9、=1YX=100,Y=70T=2NYX=100,Y=40T=3NN4.2條件覆蓋條件覆蓋是指選擇足夠的測試用例，使得運行這些測試用例時，被測程序的每個判定中的每個條件的所有可能結果都至少出現一次。表4.2 滿足條件覆蓋標準的測試用例測試數據預期結果判定1判定2X=100,Y=30T=3NNX=70,Y=100T=2NY4.3判定/條件覆蓋判定/條件覆蓋是指選擇足夠的測試用例，使得運行這些測試用例時，被測程序的每個判定的所有可能結果都至少執行一次，并且，每個判定中的每個條件的所有可能結果都至少出現一次。表4.2 滿足判定/條件覆蓋標準的測試用例測試數據預期結果判定1判定2X=100,Y=90T=

10、1YX=100,Y=30T=3NNX=70,Y=100T=2NY4.4條件組合覆蓋條件組合覆蓋是指選擇足夠的測試用例，使得運行這些用例時，被測程序的每個判定的條件結果的所有可能組合都至少出現一次。判定1中的條件結果的所有可能組合是：1 X>=80，Y>=80 2 X>=80，Y<803 X<80，Y>=804 X<80，Y<80判定2中的條件結果的所有可能組合是： 5 X+Y>=140，X>=90，Y<806 X+Y>=140，X<80，Y>=90 7 X+Y>=140，X<90， Y<90 8 X+Y<140，X>=90，Y<909 X+Y<140，X<90，Y>=90 10 X+Y<140，X<90， Y<90表4.3 滿足條件組合覆蓋標準的測試用例測試數據預期結果判定1判定2覆蓋的條件X=100,Y=90T=1Y1X=100,Y=50T=3NN2,5X=70,Y=100T=2NY 3,6X=70,Y=80T=3NN4,8X=70,Y=80T=3NN4,7X=30
