數據通信與計算機網絡實驗指導1

1、工海商學曉數據通信與計算機網絡實驗指導書信息與計算機學院目錄實驗一 認識計算機網絡 錯 誤! 未定義書簽。實驗二 使用報文嗅探器ETHEREA俘獲協議報文 4實驗三 交叉線 /直通線的制作、測試和使用 8實驗四 認識與簡單構建交換機網絡 錯誤! 未定義書簽。 3實驗五配置交換機的常用命令 20實驗六配置交換機網絡的 VLAN22實驗七常用網絡命令的使用 24實驗八配置與使用WW服務器和FTP服務器 26實驗九用網絡嗅探器ETHEREA看 UDP和TCP工作過程 29實驗一 認識計算機網絡一、實驗目的及要求1. 認識實驗室網絡構成2. 使用Visio繪圖軟件繪制網絡拓撲結構圖3. 加深理解計算機

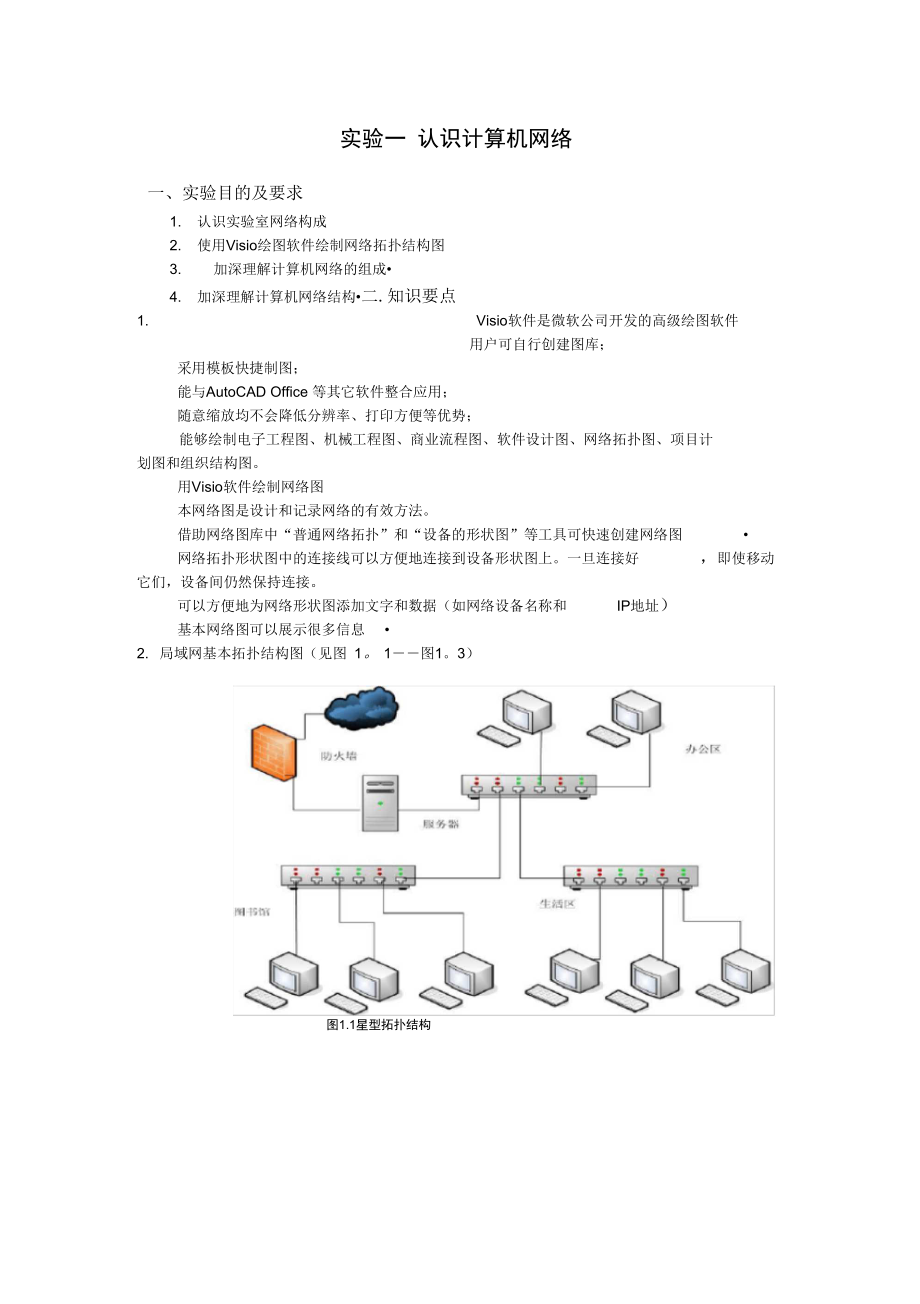

2、網絡的組成4. 加深理解計算機網絡結構二.知識要點1. Visio軟件是微軟公司開發的高級繪圖軟件用戶可自行創建圖庫；采用模板快捷制圖；能與AutoCAD Office 等其它軟件整合應用；隨意縮放均不會降低分辨率、打印方便等優勢；能夠繪制電子工程圖、機械工程圖、商業流程圖、軟件設計圖、網絡拓撲圖、項目計 劃圖和組織結構圖。用Visio軟件繪制網絡圖本網絡圖是設計和記錄網絡的有效方法。借助網絡圖庫中“普通網絡拓撲”和“設備的形狀圖”等工具可快速創建網絡圖網絡拓撲形狀圖中的連接線可以方便地連接到設備形狀圖上。一旦連接好，即使移動它們，設備間仍然保持連接?？梢苑奖愕貫榫W(wǎng)絡形狀圖添加文字和數據（如網

3、絡設備名稱和IP地址）基本網絡圖可以展示很多信息2. 局域網基本拓撲結構圖（見圖 1。 1圖1。3）圖1.1星型拓撲結構nHOSTHUB1HOST磁盤機FDDI RingOOQOOO工作站工作站工作站工作站圖1.2環型拓撲結構:BM；- ? IBM 44:?- ( IIBM業'甞機圖1.3總線型拓撲結構三實驗任務1. 初步認識實驗室網絡的組成部分2. 用Visio繪圖軟件繪制3種網絡拓撲結構圖。3. 掌握查看和配置網卡的 TCP/IP數據的方法。4. 了解計算機用戶帳戶的作用和管理過程。5. 初步掌握文件夾的安全設置和共享資源設置。6. 掌握使用共享資源的方法。四.實驗環境操作系統：W

4、indows 2000 或 Windows 2003計算機已經連成網絡并且能夠上互聯網實驗內容1. 介紹網絡實驗室構成概況，使學生對網絡有感性認識。2. 介紹Visio繪圖軟件的基本使用方法。3. 打開網上鄰居的屬性窗口，打開TCP/IP參數的配置窗口，查看和配置IP參數.4. 打開計算機管理窗口 ，建立和管理用戶帳戶。了解組的作用 5. 建立文件夾，打開文件夾的屬性窗口，初步掌握文件安全性設置和共享文件夾。6. 利用“運行命令”框，使用設置共享的文件夾。六.練習和思考觀察上述三個拓撲結構圖，完成表1.1.表1。1網絡設備統計圖名拓撲類型（總線、 星型、環型、樹型）計算機數量網絡設備數量網絡類

5、型（以太網、FDDI網）服務器工作站集線器路由器防火墻拓撲結構圖1拓撲結構圖2拓撲結構圖3實驗二使用報文嗅探器ethereal俘獲協議報文、實驗目的及要求1. 安裝 Ethereal2. 學習Ethereal的基本操作3. 了解報文嗅探器的功能和作用4. 掌握使用ethereaI俘獲協議報文分組操作二. 知識要點報文嗅探器（packet sniffer）（結構見圖2.1）要深入理解網絡協議，必須仔細觀察協議實體之間交換的報文序列 利用報文嗅探器工具觀察正在運行的協議實體間交換的報文觀察一個報文嗅探器俘獲（嗅探）計算機發送和接收的報文存儲和顯示出被俘獲報文 的各協議頭部字段的內容to/from

6、nevorkpacket sniffertDi'from n eiworkFigure L Packet sniffer strucune圖2.1報文嗅探器結構報文俘獲庫（packet capture library）接收計算機發送和接收的每一個鏈路層幀的拷貝。高層協議（如：HTTP FTP、TCPUDR DNS IP等）交換的報文都被封裝在鏈路層幀中，并沿著物理媒體（如以太網的電纜）傳輸。（假設所使用的物理媒體是以太網，上層協議的報文最終封裝在以太網幀中。）分析器（packet analyzer）用來顯示協議報文所有字段的內容。分析器必須能夠理解協議所交換的所有報文的結 構。三. 實

7、驗任務1.安裝WinPcap驅動程序2.安裝 Ethereal3.啟動 Ethereal4.捕獲和分析以太網幀5.掌握幀過濾方法。四實驗環境操作系統：Windows 2000 或 Windows 2003計算機已經連成網絡并且能夠上互聯網。WinPcap和Ethereal安裝軟件五實驗內容Ethereal是一個開放源代碼、圖形用戶接口的報文嗅探器，也是是目前最好的開放源碼的網絡協議分析器之一。界面如圖2。2所示?？蛇\行在 Windows, UNIX, Linux等操作系統上，可以免費下載（注意：自從2006年5月以來，Ethereal 改名為 Wireshark ）。在安裝Ethereal前，

8、必須先安裝 WinPcap軟件.可以免費從 http : /www.winpcap。 org/install/default。 htm 下載.啟動 Ethereal命令菜單顯示篩選規則俘獲報文列表KllGEdttView區 aCpturo Analyze StatisticsHelpi鈿丄匕Q x40 =1 傘日1旦;1十匕養pi廠整舌inn1!Proto匚olIM 口.I limeSour 匚&l_*estl nation1 n . OOOOOO 1/52 , I SS . O ”丄ON 2 l.o. 22.70-227 DfMS*h (i nmiiM戸!n|) - nh.r打I12

9、 ” 丄3呂.O, TO3211_157.29.Ill12,1&8 .C T103L遠.1.&6 . U . ! i2丄丄丄5Z.29.IllInfoSTnda.r .Stan cJa報文首部明細報文內容窗口ZZLZL . 1 玉7.m TCP192.1GL3 . n . 1 03211.15Z. 2-9. Ill TCPT . 1 5 . lin HTTP192 ：L&3 O 103 TCPF r-m2 C2 OS monr-e ,tirhe rntz 工H . 占 r-u ： d-l1 nk_6S : Tr i trnt!L PloIzujdI,S r u；210.

10、Us e r Da la g ram P rol-otrol =旦 ll LJoma 1 n n.t me systen Crespo rise 匸Packe 1： 厶千 he I i in i Led dur i ng&tie 弓34:0丄 COO22.yO.227P o r-t: damca.p Lu re :rep045 >1、上十口 n1045 > GFT / H n 匸 t >. w 1O1O C2O 口口 30mr11m-003 roo eOPN Zola uc< 口 r-140 uU55NCI 1OT Do 0000 yro un_ eo3J OC

11、Gas UCCUF3s" J &23 e: 2 J r a -s H me 3丄ciLi: aqor丄7-y 2DNS cruri eaiztid IU81 iioo J 4C0M 30日 ess S61-M let旦 y X尺& 42GJ yd5II dd9z 凸工574 1Il r>l=± "U：kDQ亡-1. .3UJ 丄0亡Al 2”- i| P： 5 24-12-* M： a Drops! C圖2。2報文嗅探器界面命令菜單：最常用菜單命令為 File和Capture。File菜單允許保存俘獲的報文數據、打開一個已被保存的俘獲報文數據

12、文件、退出 ethereal 程序。Capture菜單允許開始俘獲報文。點擊工具欄中的各圖標，可以快捷地實現菜單項中列出的功能。 顯示篩選規則填寫協議的名稱或其他信息，根據此內容可以對報文列表窗口中的報文進行過濾。"俘獲報文列表”窗口中按行顯示已被俘獲的報文內容。（報文序號、俘獲時間、報文的源地址和目的地址、協議類型、每個報文的總結性信息。）單擊某一列的列名，可以按該列對報文進行排序。協議類型列表顯示發送或接收報文 的最高層協議的類型.“協議樹”窗口用來顯示選定的數據包所屬的協議信息。單擊每一行左邊的“ w ”，可以展開選中的報文各層協議的頭部字段單擊每一行左邊的“ y”，回復到原來

13、的顯示行?！皥笪膬?nèi)容”窗口以 ASCII碼和十六進制兩種格式顯示被俘獲數據幀的內容，顯示數 據包在物理層上傳輸時的最終形式.設置Ethereal的顯示過濾器（見圖 2.3）。圖2。3過濾器編輯窗口 設置正確的選項參數； 啟動、停止報文俘獲.填寫下列表格（見表格 2。1和表格2.2）:表2.1簡單過濾器表達式要求值比較符值比較表達式顯示報文條數IP地址為網關=或 eqIp。 addrIP地址不是網關!=或 ne數據幀大于10> 或gtframe。pkten數據幀小于10或It數據幀大于等于10=>數據幀小于等于10=<表2。2復雜過濾器表達式要求邏輯操作符表達式組合顯示報文條數

14、本機ip地址且tcp協 議的FIN字段置& &或and（邏輯與）ip。xx& &tcp。flag。finip地址是本機或網 關發出或接收的HTTP| 1或or（邏輯或）非本機ip地址且是ARP協議!或not （邏輯非）六.練習和思考1. Ethereal軟件可以運行在那些操作系統平臺上2。簡述如何書寫 Ethereal的包顯示規則。3. 寫出過濾規則，用來捕獲來自MAC地址為08: 00:08 : 15： ca： fe的所有包。4。寫出過濾規則，捕獲所有包含 IP地址為192。的包，除了 http協議數 據報除外的。實驗三交叉線/直通線的制作、測試和使用一、實驗

15、目的及要求1. 了解非屏蔽雙絞線的特點與用途2. 了解T568A和T568B排線標準3. 掌握直通線的制作和測試4. 掌握交叉線的制作和測試知識要點1 .傳輸介質傳輸介質是通信網絡中發送方和接收方之間的物理通路，即通信線路。傳輸介質特性物理特性：指傳輸信號調制技術、傳輸容量及傳輸頻帶范圍。地理范圍：指在不用中間設備的情況下，無失真?zhèn)魉退苓_到的最大距離 抗干擾性：指防止噪聲對傳輸信息影響的能力。價格：指線路安裝、維護等費用。傳輸介質分有線介質和無線介質2 有線傳輸介質雙絞線，同軸電纜（粗、細）,光纖圖3。2同軸電纜包層光纖芯圖3.3 光纖保護層3 雙絞線的制作和使用雙絞線由兩根導線絞合而成，若

16、將一對或多對雙絞線安裝在一個套筒里，就構成了雙 絞線電纜。相互纏繞的一對雙絞線是一條通信線路，兩根導線互相纏繞，可使各線對之間的電磁干擾最小。雙絞線分為屏蔽雙絞線（STP）和非屏蔽雙絞線（UTP），可以傳輸模擬信號，也可以傳 輸數字信號。雙絞線安裝方便，抗干擾能力較強，適用于短距離的傳輸，尤其適用于局域網中的通信。在局域網中，常用 UTP雙絞線。用UTP制作的網線常用于連接網卡與集線器、集線器 與集線器、網卡與交換機、交換機與交換機，或直接連接兩塊網卡。雙絞線分類：3類、4類、5類、超5類3類（音頻電纜）：用于比較老式的lOBaseT局域網。數據傳輸速率可達10Mbps.4類：主要用于實現基于

17、令牌環和lOBaseT以太網的網絡，由兩對雙絞線構成，最大傳輸速率為20MbpSo5類：目前最為流行的，主要用于實現基于以太網的網絡，被廣泛用于10BaseT/100BaseT網絡中，最大傳輸速率為 100Mbps,傳輸距離不超過 100m.超5類：衰減更小、支持千兆以太網、傳輸距離可超過100m。6、7類：支持千兆以太網.雙絞線的制作方法雙絞線的線序（按 EAI TIA 568B）（見圖3。4）1白橙/ 2橙/ 3白綠/ 4藍/ 5白藍/ 6綠/ 7白棕/ 8棕圖3。4雙絞線顏色和線序1、2用于發送，3、6用于接收，4、5, 7、8是雙向線.1、2雙絞,3、6雙絞，4、5雙絞，7、8雙絞直通

18、線（見圖3。5）指雙絞線兩端的發送端口與發送端口直接相連，接收端口與接收端口直接相連。主要用于將PC等網絡設備連接到 HUB和交換機，或交換機互連。交叉線指雙絞線兩端的發送端口與接收端口交叉相連。用于將集線器與集線器通過普通端口進行連接，及兩臺計算機間的直接雙絞線連接12白橙橙白橙橙123白綠白綠34tW45白藍白藍56綠，綠61白棟f白棕78棕，棕&圖3。5兩種雙絞線的線序雙絞線特點:結構簡單，容易安裝，普通UTP較便宜； 有一定的傳輸速率；信號衰減較大，傳輸距離有限（100m）;有輻射，容易被竊聽。常用傳輸介質的比較（見表3。1）：表3.1 各種傳輸介質性能比較傳輸介質速率傳輸距離

19、性能（抗干擾性）價格應用領域雙絞線10-10000Mbps100m可以底模擬或數字傳輸同軸電纜10Mbps3km內較好略高于雙 絞線基帶傳輸同軸電纜300 450MHz100 km 內較好較咼模擬或數字傳輸光纖幾十Gbps> 30km很好較咼遠距離傳輸短波<50MHz全球較差較低遠程低速通 信地面微波接力4-6GHz幾百km好中等遠程通信衛星500MHz18000km好與距離無關遠程通信實驗任務1 直通線的制作和測試2 .交叉線的制作和測試四實驗環境操作系統：Windows 2000 或 Windows 2003計算機已經連成網絡并且能夠上互聯網。RJ45水晶接頭、RJ45壓線鉗、

20、測線儀。4 6個RJ45水晶接頭。45人擁保證每位學生擁有一根長度為2米左右的非屏蔽雙絞線,有一把壓線鉗和測線儀五實驗內容1 熟悉雙絞線制作工具（見圖 3。 6）圖3。6雙絞線制作工具2 壓制水晶頭制作步驟步驟1、剝線用壓線鉗的剪線刀口將雙絞線端頭剪齊，再將雙絞線端頭伸入剝線刀口（剝掉塑料護 套），剝出的導線的長度最好為1。5-2厘米之間,注意不要將內部的細導線剪斷。有一些雙絞線電纜上含有一條柔軟的尼龍繩，如果覺得裸露的導線部分太短，而不利 于制作RJ- 45接頭時，可以緊握雙絞線外皮，再捏住尼龍線往外皮的下方剝開，就可以得 到較長的裸露導線。圖3.7雙絞線制作過程之一步驟2、理線剝出的每對線

21、是相互纏繞在一起的，先不急著將它們解開。左手握住雙絞線外套，按四個方向?qū)?對線分開，然后按照規定的線序（T568B或T568A） 根一根來理線。把第一對線反向纏繞開，把分離出來的線用大拇指按在食指側面，分出來一根就拉直一根，然后按標準順序排列，一根緊靠一根。當8根線都排好后，用力把它們弄平整，并攏后平行排列好。步驟3、插線用剪線刀口將裸露的導線剪齊，留下的長度約1.4厘米。一只手捏住水晶頭，將水晶頭有彈片一側向下，另一只手捏平雙絞線，稍稍用力將排好的線平行插入水晶頭內的線槽中。八條導線頂端應碰到線槽頂端將并攏的雙絞線插入 RJ- 45接頭時，注意“橙白”或“綠白”線要對著RJ- 45的第一腳。

22、圖3。8雙絞線制作過程之二步驟4、壓線核對雙絞線的每根線已經按照標準正確放置好，再將水晶頭放入壓線鉗的壓線槽口 中，用力捏下壓線鉗，壓緊接線頭。確保水晶頭上凸出的黃色金屬片已經被壓平。3 制作直通雙絞線判別水晶頭（RJ-45端口）方向：水晶頭小把向下，插口對著自己，左邊為1 ,右邊為&水晶頭兩邊線序一致：1白橙/ 2橙/ 3白綠/ 4藍/ 5白藍/ 6綠/ 7白棕/ 8棕4.制作交叉雙絞線雙絞線一頭線序：1白橙/ 2橙/ 3白綠/ 4藍/ 5白藍/ 6綠/ 7白棕/ 8棕雙絞線另一頭線序：1白綠/ 2綠/ 3白橙/ 4藍/ 5白藍/ 6橙/ 7白棕/ 8棕5 掌握雙絞線的測試步驟1、將

23、做好的網線分別插入測線儀兩端的RJ-45端口，打開測試儀開關。步驟2、觀察測線儀上的 8個小燈的閃爍情況。每個測線儀上有8個小燈，注意觀察測線儀上的發光二極管的閃爍情況。測線儀的兩邊的燈能夠根據線序閃動（注意直通雙絞線和交叉雙絞線的線序有不同）,表示制作正確。如果出現一個燈不亮，或不按次序閃燈，或閃燈不穩定等，都是不正常的，需要重新 檢查網線是否插好，或者金屬片是否壓好；如果是線序錯誤或者有斷線，只能剪掉插頭重做。實驗四 認識與簡單構建交換機網絡、實驗目的及要求1. 了解實驗室交換機硬件安裝的情況。2. 掌握兩種交換機 S2126S和S3750 24接口情況和聯接方式。3. 掌握主機與交換機連

24、接的方法并確認相通4. 掌握交換機互連接的方法并確認相通。5. 掌握利用計算機串口與交換機CONSOLE 口連接的方法。二.知識要點1 交換機實質是一個沒有終端的專用計算機。ROM中保存著基本的程序代碼，不能更改。Flash中保存著交換機的文件系統，可以對其操作，但一般情況下不去改變它，以免交 換機死掉，恢復操作很煩。RAM中保存交換機啟動時代碼文件和配制文件，以及交換機工作 時產生的數據2 .簡單構建交換機網絡交換機S2126S有24個10/100Mbps的自適應RJ45數據端口和一個用于配置交換機的 控制端口 CONSOLE 口。對交換機通電，交換機初始化后能夠直接開始工作。利用直通雙 絞

25、線連接計算機和交換機的數據端口，就能構建網絡，只要計算機的IP數據配置正確，網絡就通了。用直通雙絞線連接交換機的數據端口，交換機就互通了。每個Switch Port都有編號，S2126S交換機24個接口的編號依次是 faO/1,faO/24。 Fa是fastethernet （快速以太網）的簡寫.0表示0號插槽，/后的數表示該插槽上的第幾個接 口 表 4。1 RG-S2126S 的參數:技術參數參數描述產品型號R(S2126S基本特性固定端口24端口 10/100自適應模塊插槽2個擴展插槽M2101T: （RJ45接口，最大傳輸距離 100m）M2101F（SC接口，最大傳輸距離 2km）M2

26、101F-S:（ SC接口，最大傳輸距離 20km）可用模塊M2121T:（ RJ45接口，最大傳輸距離100n）M2121S （SC接口，最大傳輸距離 550m）M2121L: （ SC接口，最大傳輸距離 10km）M2131:堆疊模塊背板帶寬12.8Gbps包轉發速率線速(6.6 Mpps )技術參數參數描述產品型號RG- S2126S產品特性VLAN支持 250 個 802。1Q VLAN鏈路聚合支持端口鏡像支持SPAN生成樹支持 STP、RSTP MSTP組播支持 IGMP Snooping v1/v2/v3DHCPDHCP RelayDHCP Sno opi ngDHCP Sno o

27、pi ng TrustACL &QoSACL支持多種硬件ACL:標準IP ACL （基于IP地址的硬件 ACL）擴展IP ACL（基于IP地址、傳輸層端口號的 硬件ACL）MAC擴展ACL（基于源 MAC地址、目的 MAC地 址和可選的以太網類型的硬件 ACL）QoS支持端口流量識別支持802.1p/DSCP流量分類每端口 4個優先級隊列支持SP、WRF隊列調度安全特性支持IP、MAC端口三元素綁定限制端口學習 MAC地址數量 過濾非法的MAC地址支持802.1X支持 ARP- Check支持廣播風暴抑制管理員分級管理和口令保護設備登陸管理的AAA安全認證技術參數參數描述產品型號RG-

28、 S2126S支持SSH支持 BPDU Guard管理協議SNMPv1/v2C/v3、Web( JAVA、CLI (Telnet/Console) 、RMON (1,2,3,9 )、集群、SSH Syslog物理特性尺寸（長X 寬X高）440 X 240 X 44mm電源160VAS 240VAC 48Hz60Hz功率45W溫度工作溫度：0 C到45 °C存儲溫度：-40 oC到70 oC濕度工作濕度：10% 到90 % RH存儲濕度：5 % 到90% RH表4.2 2層接口的缺省配置屬性缺省設置工作模式2層交換模式（switchport命令）Switch port 模式access

29、 port允許的VLAN取值范圍VLAN 1 500缺省VLAN(對于access port而言)VLAN 1Native VLAN (對于 trunk port 而言)VLAN 1接口管理狀態Up接口描述空速度自協商雙工模式自協商流控自協商Aggregate port缺省（沒有任何接口被設為Aggregateport 接口。）風暴控制打開保護端口關閉端口安全關閉三實驗任務1.觀察計算機的網卡的 RJ45接口和串行口 COM1和COM2,觀察交換機S2126S的接 口，指示燈和電源開關。2 .組建交換機網絡.3.正確連接交換機的 CONSOLE 口 ,熟悉交換機的各種工作模式。四. 實驗環境

30、操作系統： Windows 2000 或 Windows 2003 交換機S2126S直通雙絞線和反轉雙絞線五實驗內容1 計算機和交換機連接圖（見圖 4。1）圖4.1交換機和計算機連接示意圖計算機與交換機連線是直通雙絞線，記錄計算機與交換機連線之交換機接口的編號， 觀察對應燈應該亮。用反轉雙絞線把交換機的Cosole端口與計算機的串行口連接。 確定計算機B的COM1還是COM2與交換機的con sole接口相連。2 .打開計算機的命令行窗口，用 ipconfig /all查看計算機IP參數，用ping IP地 址判斷計算機的連通性。 然后用直通雙絞線連接 2臺交換機，用ping IP地址 判斷

31、連接 2臺交換機上的計算機的連通性。查找和排除故障。3 打開計算機B的超級終端窗口，正確配置有關參數，特別注意的是計算機 B的COM1 還是COM2與交換機的con sole接口相連。選擇正確的 COM 口和傳輸速率9600bps 如果正 確，會出現提示符 Switch ，以下操作應該在計算機 B的超級終端窗口中做。4 命令模式銳捷交換機管理界面分成若干不同的模式，用戶當前所處的命令模式?jīng)Q定了可以使用 的命令。在命令提示符下輸入問號鍵 （?）可以列出每個命令模式可以使用的命令。當用戶和交換機管理界面建立一個新的會話連接時，用戶首先處于用戶模式（UserEXEC模式），可以使用用戶模式的命令。在

32、用戶模式下，只可以使用少量命令，并且命令的功能也受到一些限制，例如像show命令等。用戶模式的命令的操作結果不會被保存要使用所有的命令，必須進入特權模式（Privileged EXEC模式）。通常,在進入特權模式時必須輸入特權模式的口令。在特權模式下，用戶可以使用所有的特權命令，并且能夠由此進入全局配置模式.,密碼：super305使用配置模式（全局配置模式、接口配置模式等）的命令，會對當前運行的配置產生影響。如果用戶保存了配置信息，這些命令將被保存下來，并在系統重新啟動時再次執行。要進入各種配置模式，首先必須進入全局配置模式。從全局配置模式出發，可以進入接口配置模式等各種配置子模式。Swit

33、chSwitch #Switch(c on fig) #下表列出了命令的模式、如何訪問每個模式、模式的提示符、如何離開模式。這里假 定交換機的名字為缺省的"switch ”。表4。3命令模式概要命令模式訪冋方法提示符離開或訪冋下 一模式關于該模式User EXEC（用戶模式）訪冋交換機 時首先進入 該模式。Switch >輸入exit命令離開 該模式。要進入特權模式，輸入enable命令。使用該模式 來進行基本 測試、顯示 系統信息Privileged EXEC(特權模式)在用戶模式 下，使用enable命令進入該模 式。Switch #要返回到用戶模式， 輸入disable命

34、令。 要進入全局配置模 式，輸入 con figure 命令。使用該模式 來驗證設置 命令的結 果。該模式 是具有口令 保護的。Globalconfiguration (全局配置模式)在特權模式 下，使用 con figure 命 令進入該模 式Switch (config ) #要返回到特權模式， 輸入exit命令或end 命令，或者鍵入Ctrl+C組合鍵.要進入接口配置模式，輸入in terface命 令要進入VLAN 配置 模式，輸入vlanvland命令。使用該模式 的命令來配 置影響整個 交換機的全 局參數。In terfaceconfiguration (接口配置模式)在全局配置

35、模式下，使 用 in terface 命令進入該 模式。Switch(config-if) #要返回到特權模式， 輸入end命令，或鍵 入Ctrl+C 組合鍵 要返回到全局配置 模式，輸入exit命 令。在in terface命令 中必須指明要進入 哪一個接口配置子 模式使用該模式 配置交換機 的各種接口 Con fig-vla n( VLAN配置模式)在全局配置 模式下，使 用 vlanvlan_id 命 令進入該模式Switch(c on fig-vla n)#要返回到特權模式， 輸入end命令，或鍵 入Ctrl+C 組合鍵。要返回到全局配置 模式，輸入exit命 令。使用該模式配置VLA

36、N參數各種模式的轉換。用戶模式特權模式進入：enable退出：disable全局配置模式進入：con figure end 退出：exit0/1Switch (con fig-if)#接口配置模式進入:in terface fastethernet出：exitSwitch(config-vlan)#VLAN 配置模式進入:vlan1 退出：exit用戶模式Switch>e n輸入密碼：super305特權模式全局配置模式Switch(c on fig)# in terface fa0/1 進入接口配置模式接口配置模式Switch(config)# vlan1 進入 VLAN 配置模式VL

37、AN配置模式Switch(co nfig-if)#Switch(c on fig-vla n)#紅色字是進入的命令，要返回可以輸 入exit命令或end命令。二者有區別。密碼 請不要更改。否則以后無法進入! ！ !Switch是交換機的名字黑字是提示符5獲得幫助 用戶可以在命令提示符下輸入問號鍵（？）列出每個命令模式支持的命令。用戶也可 以列出相同開頭的命令關鍵字或者每個命令的參數信息。例 1:Switch# Help 在任何命令模式下獲得幫助系統的摘要描述信息。例 2：Switch di？dir disableabbreviated command-entry<例 3：Switch s

38、how conf Tab>Switch# show configuration例 4：Switch# show ？6簡寫命令只需要輸入命令關鍵字的一部分字符,只要這部分字符足夠識別唯一的命令關鍵字。例如 show configuration 命令可以寫成：Switch# show conf7。 使用命令的 no 和 default 選項幾乎所有命令都有 no選項。通常，使用 no選項來禁止某個特性或功能，或者執行與 命令本身相反的操作。 例如接口配置命令 no shutdown 執行關閉接口命令 shutdown 的相反 操作，即打開接口。使用不帶no選項的關鍵字打開被關閉的特性或者打開

39、缺省是關閉的特性。配置命令大多有 default 選項，命令的 default 選項將命令的設置恢復為缺省值。大多 數命令的缺省值是禁止該功能，因此在許多情況下default選項的作用和no選項是相同的。然而部分命令的缺省值是允許該功能，在這種情況下，default選項和no選項的作用是相反的。這時 default 選項打開該命令的功能，并將變量設置為缺省的允許狀態 .8理解 CLI 的提示信息用戶在使用 CLI （命令行界面）管理交換機時可能遇到的錯誤提示信息。常見的CLI錯誤信息：1） % Ambiguous command:如命令"show c",用戶沒有輸入足夠的字

40、符，交換機無法識別唯一的命令。重新輸入命 令，緊接著發生歧義的單詞輸入一個問號?？赡艿年P鍵字將被顯示出來。2） Incomplete command 。用戶沒有輸入該命令的必需的關鍵字或者變量參數。 重新輸入命令 ,輸入空格再輸入一 個問號。可能輸入的關鍵字或者變量參數將被顯示出來 .3） . % In valid in put detectedat '人' marker.用戶輸入命令錯誤， 符號（A）指明了產生錯誤的單詞的位置。在所在地命令模式提示符下輸入一個問號，該模式允許的命令的關鍵字將被顯示出來 .9使用歷史命令 系統提供了用戶輸入的命令的記錄。該特性在重新輸入長而且復

41、雜的命令時將十分有用.從歷史命令記錄重新調用輸入過的命令，用上下箭頭鍵能夠找出用過的命令。10訪問 CLI在使用 CLI 之前 ,用戶需要使用一個終端或PC 和交換機連接。啟動交換機,在交換機硬件和軟件初始化后就可以使用CLI。在交換機的首次使用時只能使用串口（console）方式連接交換機，稱為帶外（outband ）管理方式。在進行了相關配置后，可以通過tel net虛擬終端方式連接和管理交換機。通過這兩者都可以訪問命令行界面。實驗五 配置交換機的常用命令一、實驗目的及要求1. 查看交換機快閃 Flash 中文件目錄和配制文件內容；2. 配制交換機的 VLAN 的 IP 地址；3. 查看和

42、控制交換機遠程管理服務，遠程連接交換機；4. 查看和配制交換機的端口。二知識要點一臺交換機初始時只有一個默認的 Vlan 1,所有接口上的計算機都能夠通信。 如果建立 新的 Vlan ，把接口移入新的 Vlan ，則同一交換機上接入不同 Vlan 的計算機不能夠直接通信 , 好象是兩個不同的局域網，只能夠通過路由器連接后，才可以通信。交換機的數據接口類型有好幾種。 一種是 SVI 管理接口 ，每一臺交換機可以配置一個， 另一種是 Switch Port, 在 Switch Port 中又分為 2 種：Access Port 和 Trunk Port ，常使用 Access Port。 Acce

43、ss Port 只能夠?qū)儆谀硞€ Vlan ，只 傳輸屬于這個 Vlan 的幀。當用直通雙絞線連接 2 個交換機 ,并且劃分 VLAN 時，對應的 RJ45 接口要設置成為 Trunk Port ，以便能夠傳輸不同 VLAN 的幀。三實驗任務1. 查看 Flash 中文件目錄和配制文件內容2. 配制交換機的 Vlan 的 IP 地址，用于遠程管理交換機。3. 查看和配制交換機的端口四實驗環境操作系統： Windows 2000 或 Windows 2003交換機 S2126S直通雙絞線和反轉雙絞線五實驗內容1查看 Flash 中文件目錄和配制文件內容Switch#dir2配制交換機的 Vlan

44、的 IP 地址，目的是可以遠程管理交換機等。Switch ( config)# interface vlan 1Switch(config-if)#ip address192.168。 6。 123 255 。255 。 240。 0注： IP 地址和掩碼的值要視實際情況定。查看當前配制 :Switch#show running config該步不要做！因為要永久改變配置 ,可能產生故障。 把當前配制寫入 Flash 的 config 。 text 中 :Switch write如果要刪除 IP 地址：Switch ( config) interfacevlan 1Switch ( confi

45、g if ) #no ipaddress 當交換機配制 IP 地址后，可以遠程連接交換機 顯示交換機對遠程管理的狀態Switch#show services 禁用某個遠程管理服務Switch (con fig) # no en able services web server | teln et server | sn mp agent3啟用某個遠程管理服務Switch(c on fig) # en able services web server | tel net server | sn mp-age nt 用雙絞線遠程連接交換機 (對 S2126 型號交換機) ,首先用 ping 命令判

46、別計算機和交換 機的連通性。如果交換機的flash中有網頁文件，并且已經啟動 webserver,然后在遠程計算機的 IE 瀏覽器中輸入 :http: 交換機的IP地址就能夠遠程管理交換機。對S2126型號交換機，如果要用 Telnet連接，打開遠程計算機的命令窗口，輸入命令:C: >telnet< 交換機的 SVI 端口 IP 地址>密碼輸入: super305 就能夠連接上交換機。對S3750型號交換機，如果要用Tel net連接，則要啟動tel netserver，另外要做如下操作，命令如下 :( config ) line vty 0 4 (config-line )

47、 #password 0 star( config-line ) login然后打開遠程計算機的命令窗口，輸入命令:C: telnet 交換機的 SVI 端口 IP 地址>密碼輸入: star就能夠連接上交換機。遠程連接路由器的方法相同。4進入接口配置模式Switch ( config) interface fastethernet 0/5Switch ( config-if)# 也可以同時配置幾個接口，該范圍內所有接口應該為同一類型。Switch(config )#interface range fastethernet 0/15 Switch ( config-if-range )

48、#打開或關閉接口，能夠控制連接通過該接口的所有計算機的通信。Switch(config if) # shutdown| no shutdown5顯示接口狀態本段描述接口的顯示內容， 顯示實例。 可在特權模式下通過 show 命令查看接口狀態。命令說明:；顯示指定接口的全部狀態和配置信show interfaces interface-id 息。show interfaces interfaceidstatus；顯示接口的狀態。show interfacesinterface idswitchport；顯示可交換接口 (非路由接口)的operational 和 administrative 狀態

49、信息。description ；顯示指定接口的描述配置和接口狀show interfaces interface-id 態.例 1顯示接口fastethernet 0/1 的接口狀態：Switch#show interfaces fastethernet 0/1例 2顯示接口 SVI 1 的接口狀態和配置信息 :Switch#show interfaces vlan 1例 3顯示接口 fastethernet 0/1 的接口配置信息：Switch#show interfaces fastethernet 0/1 switchport 例 4顯示接口 fastethernet 0/1 的接口描述

50、：Switch#show interfaces fastethernet 0/1 description實驗六 配置交換機網絡的 VLAN一、實驗目的及要求1. 查看和配制交換機的端口2. 建立和配置單個交換機上的 VLAN3. 建立和配置 2 個交換機上的 VLAN二知識要點VLAN 概述1虛擬局域網 VLAN(Virtual Local Area Network) 是在一個物理網絡上劃分出來的邏輯 網絡。VLAN 的劃分不受網絡端口的實際物理位置的限制。 VLAN 有著和普通物理網絡同 樣的屬性，它和普通局域網一樣。第二層的單播、廣播和多播幀在一個 VLAN 內轉發、擴 散，而不會直接進入

51、其他的 VLAN 之中。如果一個端口所連接的主機想要同和它不在同一個 VLAN 的主機通訊， 則必須通過一 個路由器或者三層交換機。 三層交換機可以通過 SVI 網關接口( switch virtual interfaces) 來進 行 VLAN 之間的 IP 路由 .2. 可以把一個端口定義為一個 VLAN 的成員，所有連接到這個特定端口的終端都是 虛擬網絡的一部分，并且整個交換網絡可以支持多個 VLAN 。3. 支持VLAN 的2層交換機 遵循IEEE802。1q標準，最多支持64個VLAN(VLAN ID 1-500). 其中 VLAN 1 是不可刪除的默認 VLAN.4可以通過配置一個
