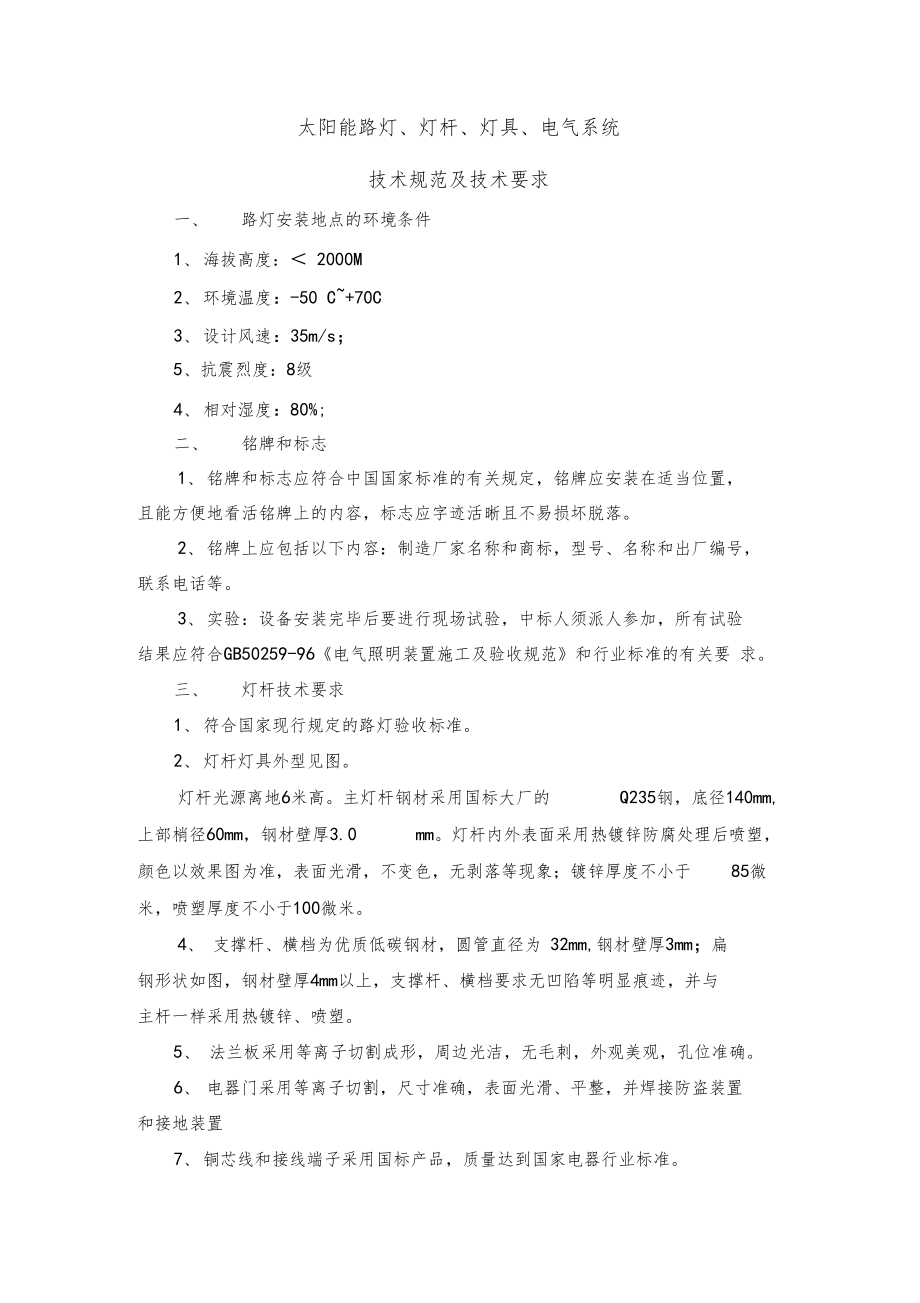

1、太陽能路燈、燈桿、燈具、電氣系統技術規范及技術要求一、路燈安裝地點的環境條件1、海拔高度: 2000M2、環境溫度:-50 C+70C3、設計風速:35m/s;5、抗震烈度:8級4、相對濕度:80%;二、銘牌和標志1、銘牌和標志應符合中國國家標準的有關規定,銘牌應安裝在適當位置, 且能方便地看活銘牌上的內容,標志應字跡活晰且不易損壞脫落。2、銘牌上應包括以下內容:制造廠家名稱和商標,型號、名稱和出廠編號, 聯系電話等。3、實驗:設備安裝完畢后要進行現場試驗,中標人須派人參加,所有試驗 結果應符合GB50259-96電氣照明裝置施工及驗收規范和行業標準的有關要 求。三、燈桿技術要求1、符合國家現

2、行規定的路燈驗收標準。2、燈桿燈具外型見圖。燈桿光源離地6米高。主燈桿鋼材采用國標大廠的 Q235鋼,底徑140mm, 上部梢徑60mm,鋼材壁厚3.0 mm。燈桿內外表面采用熱鍍鋅防腐處理后噴塑, 顏色以效果圖為準,表面光滑,不變色,無剝落等現象;鍍鋅厚度不小于85微米,噴塑厚度不小于100微米。4、 支撐桿、橫檔為優質低碳鋼材,圓管直徑為 32mm,鋼材壁厚3mm;扁 鋼形狀如圖,鋼材壁厚4mm以上,支撐桿、橫檔要求無凹陷等明顯痕跡,并與主桿一樣采用熱鍍鋅、噴塑。5、 法蘭板采用等離子切割成形,周邊光潔,無毛刺,外觀美觀,孔位準確。6、電器門采用等離子切割,尺寸準確,表面光滑、平整,并焊接

3、防盜裝置 和接地裝置7、銅芯線和接線端子采用國標產品,質量達到國家電器行業標準。8、路燈設計風速大于35米/秒,抗震度大于8級,保證整桿路燈在惡劣天 氣狀況正常工作。四、燈具外殼及反射器技術要求1、技術要求:(1) 燈具全套部件由抗沖擊高壓鑄鋁組成。(2) 高純鋁氧化燈具外殼,經電腦特別設計,線型流暢,曲線均勻飽滿。(3) 高強度耐高溫弧面鋼化玻璃,透光性好,配柔性硅密封,密封等級達IP65。(4) 上開蓋開啟方式,配安全不銹鋼扣緊器。(5) 靜電噴塑表面處理工藝,抗紫外線輻射。(6) 燈具所用的緊固件采用不銹鋼材料制造。(7) 燈具采用一體化設計,電器腔和光源腔分置。(8) 所有電器部件均安

4、裝在太陽能板接線盒內, 控制器設計壽命20-30年。(9) 燈具使用壽命在20-30年。2、基本性能:(1) 防護性能:IP65(2) 外殼防護性能:II級(3) 工作環境:-50 C+70C(4) 觸電防護等級:I類五、電氣系統技術要求1、光源:采用太陽能專用大功率 LED光源,功率為20W,設計壽命A5萬 小時,5萬小時后光衰不超過25%。2、控制器采用具有自身功耗小,且具有蓄電池過充保護、過放保護、蓄電池開放保護、負載過電壓保護、短路保護、反接保護、延電動作,浮充,溫度補 償,光控加時控,防潮保護以及自動開關和時間調整功能等功能,保證系統可靠運行。3、蓄電池采用太陽能專用的12V閥控式密

5、封免維護膠體蓄電池,使用壽命 大于5年,溫度使用范圍為-25C+50C,具有深度充放電功能4、太陽能電池板(1) 電池片:采用優質太陽能電池芯片, 采用優質單晶硅片。電池板的減 反射膜為增強等離子化學氣相沉積的氮化硅膜。電池板的平均轉換率在19.7%以 上。輸出功率10年內下降V6%壽命2弭,能夠完全符合太陽能路燈照明要 求。(2) 組件邊框:組件邊框是由陽極氧化優質鋁合金邊框制成,其表面氧化 鋁膜的厚度為25微米。(3) 鋼化玻璃:組件的表面玻璃采用進口低鐵(含鐵量低于0.02%)鋼化 玻璃,其厚度為3mm,其大部分光波段的透光率大于 92%。(4) 封裝材料:組件由國外進口的抗老化 EXA

6、 (乙烯-醋酸乙烯聚合物)和 耐候性好的優質TPT (復合氟塑料膜)材料層壓而成。(5) 接線盒:采用了優質 PP材料作為接線盒外殼和內絕緣材料,鍍銀銅 質電極材料作為接線柱,并配置兩個旁路二極管以減少熱班效應。 接線盒具有很 好的密封和防水性能。六、其他1、太陽能路燈日照明時間為3小時,連續陰雨天時間為3天。2、太陽能路燈承擔整體24個月免費保修責任;其中太陽能電池,控制系統 及LED光源等關鍵部件各質保3年;保修期以外,我單位有義務提供廉價的原 裝配件。3、中標單位需提供對我校人員的培訓,包括產品基本知識、產品維護及保 養、常見時效問題的解決辦法、緊急狀況處理方法。4、產品出現質量問題,中標單位需2小時內作出回應,省內24小時趕到現 場排除,省外48-72小時趕到現場處理。
