第3章 SM模型化

1、課程名稱系統工程計劃學時2授課章節第三章 系統模型和模型化（1）教學目的和要求：在本講中，使學生了解系統模型和模型化的概念，建模的基本步驟和方法。教學基本內容：1.系統模型的概念2.系統模型的分類3.系統模型化的基本步驟4.系統模型化的基本方法教學重點和難點：系統模型化的概念系統模型化的基本方法授課方式、方法和手段：多媒體教學為主，結合板書，同時加以作業和答疑作業與思考題：1.系統模型的概念2.系統模型化的基本步驟第三章 系統模型與模型化第一節 系統模型與模型化概述一、系統模型的定義系統模型是一個系統某一方面本質屬性的描述，它以某種確定的形式提供關于該系統的知識。模型的特征：（1）是現實世界部

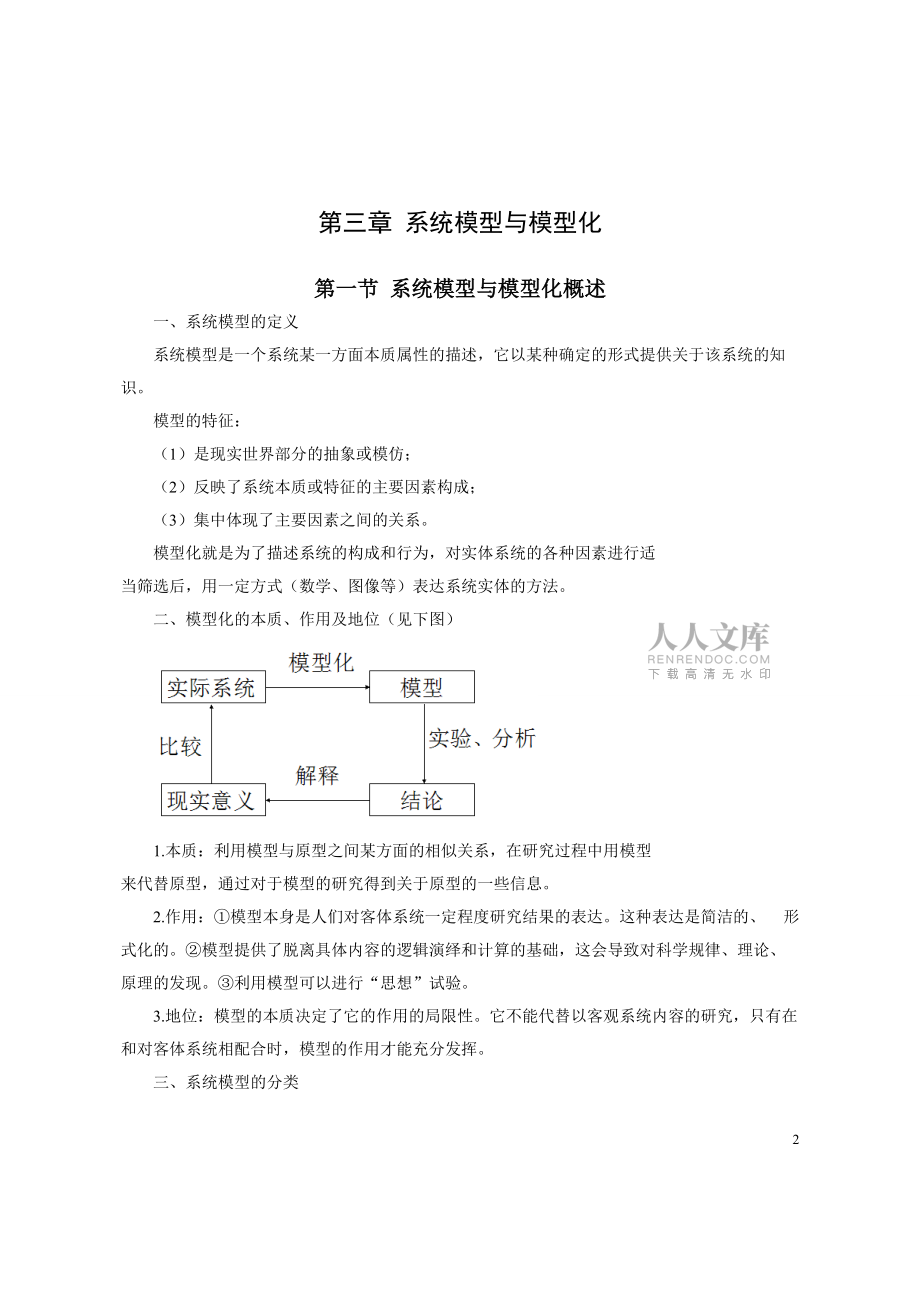

2、分的抽象或模仿；（2）反映了系統本質或特征的主要因素構成；（3）集中體現了主要因素之間的關系。模型化就是為了描述系統的構成和行為，對實體系統的各種因素進行適當篩選后，用一定方式（數學、圖像等）表達系統實體的方法。二、模型化的本質、作用及地位（見下圖）1. 本質：利用模型與原型之間某方面的相似關系，在研究過程中用模型來代替原型，通過對于模型的研究得到關于原型的一些信息。2.作用：模型本身是人們對客體系統一定程度研究結果的表達。這種表達是簡潔的、 形式化的。模型提供了脫離具體內容的邏輯演繹和計算的基礎，這會導致對科學規律、理論、原理的發現。利用模型可以進行“思想”試驗。3.地位：模型的本質決定了它

3、的作用的局限性。它不能代替以客觀系統內容的研究，只有在和對客體系統相配合時，模型的作用才能充分發揮。三、系統模型的分類四、構造模型的一般原則1.建立方框圖2.考慮信息相關性3.考慮準確性4.考慮結集性五、建模的基本步驟明確建模的目的和要求。以便使模型滿足實際要求，不致產生太大偏差；對系統進行一般語言描述。因?yàn)橄到y(tǒng)的語言描述是進一步確定模型結構的基礎；弄清系統中的主要因素（變量）及其相互關系（結構關系和函數關系）。 以便使模型準確表示現實系統；確定模型的結構。這一步?jīng)Q定了模型定量方面的內容；估計模型的參數。用數量來表示系統中的因果關系；實驗研究。對模型進行實驗研究，進行真實性檢驗，以檢驗?zāi)Ｐ团c實

4、際系統的符合性；必要修改。根據實驗結果，對模型作必要的修改。 六、模型化的基本方法1.分析方法；2.實驗方法；3.綜合法；4.老手法；5.辯證法；七、模型的簡化減少變量，減去次要變量；改變變量性質；合并變量（集結）；改變函數關系；改變約束條件；課程名稱系統工程計劃學時2授課章節第三章 系統模型與模型化（2）教學目的和要求：在本講中，使學生了解系統模型化的基礎。教學基本內容：1.系統結構的集合表達2.系統結構的有向圖表達3.系統結構的矩陣表達4.可達陣的求解教學重點和難點：系統結構三種表達方式的轉換以及可達陣的求解方法授課方式、方法和手段：多媒體教學為主，結合板書，同時加以作業和答疑作業與思考題

5、：1. 說明系統結構表達的三種方式，并指出它們的不同之處。2. 簡述結構模型的特點3第二節 系統結構模型化技術一、結構模型的定義任何系統都是由兩個以上有機聯系、相互作用的要素所組成的，是具有特定功能與結構的整體。結構即組成系統諸要素之間相互關聯的方式，包括現代企業在內的大規模復雜系統具有要素及其層次眾多、結構復雜和社會性突出等特點。在研究和解決這類系統問題時，往往要通過建立系統的結構模型，進行系統的結構分析，以求得對問題全面和本質的認識。結構模型是定性表示系統構成要素以及它們之間存在著的本質上相互依賴、相互制約和關聯情況的模型。結構模型化即建立系統結構模型的過程。結構分析是一個實現系統結構模型

6、化并加以解釋的過程。其具體內容包括：對系統目的功能的認識；系統構成要素的選??；對要素間的聯系及其層次關系的分析；系統整體結構的確定及其解釋。系統結構模型化是結構分析的基本內容。結構分析是系統分析的重要內容，是系統優化分析、設計與管理的基礎。系統的結構模型反映的是系統中各組成部分（可能是實物，也可能是一個抽象因素）之間的關系，更多地反映了系統中功能之間的關系。系統是由單元組成的，各單元之間又存在著大量的相互作用關系。研究一個系統，需要了解這些關系，特別是先要了解各單元之間關系的存在與否。這就是說，先要了解系統結構，建立系統的結構模型。二、系統結構的基本表達方式要素及其關系形成結構集合、有向圖、矩

7、陣等三種相互對應的方式表達系統的某種結構。1. 系統結構的集合表達設系統由n(n2)個要素（S1，S2，Sn）所組成，其集合為S，則有：S=S1,S2,Sn。二元關系：是根據系統的性質和研究的目的所約定的一種需要討論的，存在于系統中的兩個要素（Si,Sj）之間的關系Rij（記為R）。關系：有影響關系、因果關系、包含關系、隸屬關系以及各種可以比較的關系（如大小、先后、輕重、優劣等）。Si與Sj間有某種二元關系R，即SiRSj；Si與Sj間無某種二元關系R，即SiSj；Si與Sj間無某種二元關系R，即SiSj；傳遞性：若SiRSj、SjRSk，則有SiRSk（Si、Sj、Sk）為系統的任意構成要素

8、。間接聯系，可記作(t為傳遞次數)，如將SiRSk記作SiSk強連接：若SiRSj，又有SjRSi，相互關聯二元關系集合Rb2.系統結構的有向圖表達有向圖（D）是由節點和連接各節點的有向?。€）組成的，可用來表達系統的結構。具體方法：用節點表示系統的各構成要素，用有向弧表示要素之間的二元關系。從節點(Si)到(Sj)的最少有向弧數稱為D中節點間的通路長度（路長），也即要素Si與Sj間二元關系的傳遞次數。呈強連接關系的要素節點間具有雙向回路。例：給出的系統要素及其二元關系的有向圖如圖所示。其中S3到S5、S3到S6和S7到S1的路長均為2。另外S4和S6間具有強連接關系，S4和S6相互到達，在

9、其間形成雙向回路。3.系統結構的矩陣表達（1）鄰接矩陣：是表示系統要素間基本二元關系或直接聯系情況的方陣。在一般情況下，如果系統S有n個單元，則鄰接矩陣為：1，SiRSj0，SiSjaij=例：鄰接矩陣在一般情況下，如果系統S有n個單元，則鄰接矩陣1，當Si對Sj有影響時其中各個元素為aij=0，當Si對Sj無影響時鄰接矩陣的元素只能是0或1，所以它屬于布爾矩陣。布爾矩陣的運算（邏輯和運算U、邏輯乘運算）基礎是布爾代數中的基本運算。布爾矩陣 C是階布爾矩陣鄰接矩陣A具有的性質如下：a.鄰接矩陣和系統結構模型圖是一一對應的。有了圖，鄰接矩陣就唯一確定了，反之亦然。b. A轉置后得到矩陣是結構模型

10、圖所有箭頭反過來之后的圖所對應的鄰接矩陣。c.在A中如有一列元素全為0，（第i列），則Si是系統的輸入，如果有一行元素全為0（第k行），則Sk是系統的輸出。d.從Si出發，經過k段路到達Sj，則Si與Sj間有長度為k的通路存在，計算得出階方陣中各元素表示的便是相應各單元間有無長度為k的通路存在。（2）可達陣所謂可達陣，就是表示系統要素之間任意次傳遞性二元關系或有向圖上兩個節點之間通過任意長路徑可以達到的方陣。從某一單元Si出發能達到哪一些單元，則可以把A連乘 。有時為了方便起見，認為單元Si到它本身也是可以達到的，這樣應再加一單位陣當時，則長度為r的通路存在。若，且在無回路條件下的最大路長或傳

11、遞次數為r，則可達矩陣的定義式為 其中I為與A同階次的單位矩陣（主對角線元素全為“1”）最大傳遞次數（路長）r根據下式確定：（3）縮減陣根據強連接要素的可替換性，將具有強連接關系的一組要素看作一個要素，刪掉其余要素及其在的行和列。（4）骨架矩陣對于給定系統，A的可達矩陣M是唯一的，但實現某一可達矩陣M的鄰接矩陣有多個。把實現某一可達矩陣M具有最小二元關系個數（“1”元素最少）的鄰接矩陣叫做R的最小實現二元關系矩陣或稱之為骨架矩陣。記A。課程名稱系統工程計劃學時4授課章節第三章 系統模型與模型化（3）教學目的和要求：在本講中，使學生掌握建立遞階結構模型的方法。教學基本內容：1. 系統結構模型的區

12、域劃分2. 系統結構模型的級位劃分3. 系統結構模型的提取骨架陣4. 有向圖的繪制教學重點和難點：建立遞階結構模型的四個基本步驟授課方式、方法和手段：多媒體教學為主，結合板書，同時加以作業和答疑作業與思考題：根據可達陣求解遞階結構模型15一、建立遞階結構模型的規范方法：建立反映系統問題要素間層次關系的遞階結構模型，在可達矩陣M的基礎上進行，要經過區域劃分、級位劃分、骨架矩陣提取和多級遞階有向圖繪制等四個階段。1、區域劃分區域劃分即將系統的構成要素集合S，分割成關于給定二元關系R的相互獨立的區域的過程。首先以可達矩陣M為基礎，劃分與要素Si(I=1,2,n)相互關聯的系統要素的類型，找出在整個系

13、統中有明顯特征的要素。1）可達集R(Si)。系統要素Si的可達集是在可達矩陣或有向圖中由Si可到達的諸要素所構成的集合，記為R(Si)。其定義為：R(S1)=S1,R(S2)=S1,S2,R(S3)=S3,S4,S5,S6,R(S4)=S4,S5,S6,R(S5)=S5,R(S6)=S4,S5,S6,R(S7)=S1,S2,S7。2）先行集A(Si)。系統要素Si的先行集是在可達矩陣或有向圖中可到達Si的諸要素所構成的集合，記為A(Si)。其定義為：A(S1)=S1,S2,S7,A(S2)=S2,S7,A(S3)=S3,A(S4)=S3,S4,S6,A(S5)= S3,S4,S5,S6,A(S

14、6)=S3,S4,S6,A(S7)=S7。3）共同集C(Si)。系統要Si的共同集是Si在可達集和先行集的共同部分，即交集，記為C(Si)。其定義為：C(S1)=S1,C(S2)=S2,C(S3)=S3,C(S4)=S4,S6,C(S5)=S5,C(S6)=S4,S6,C(S5)=S5,C(S7)=S7。4）起始集B(S),終止集E(S)系統要素集合S的起始集是在S中只影響到達，而不受其他要素影響的要素所構成的集合，記B(S)，定義為：只有箭線流出，而無箭線流入，是系統的輸入要素。B(S)=S3,S75）終止集E(S)只有箭線流入，而無箭線流出，是系統的輸出要素?？蛇_(dá)集、先行集、共同集和起始集

15、例表SiR(Si)A(Si)C(Si)B(Si)111,2,7121,22,7233,4,5,633344,5,63,4,64,6553,4,5,6564,5,63,4,64,671,2,7777因?yàn)锽(S)=S3,S7，且有R(S3)R(S7)= S3,S4,S5,S6 S1,S2,S7=。所以S3及S4、S5、S6，S7與S1、S2分別是兩個獨立的區域，即有(S)=P1，P2=S3,S4,S5,S6， S1,S2,S72、級位劃分區域內的級位劃分，即確定某區域內各要素所處層次地位的過程。是建立多級遞階結構模型的關鍵工作。設P是由區域劃分得到某區域要素集合，若用L1,L2,Ll表示從高到低的

16、各級要素集合，則級位劃分的結果可寫成：(P)=L1，L2，Ll。要素集合最高級即系統的終止集要素。方法：找出最高級要素（終止集要素）后，將它們?nèi)サ?，再求剩余的最高?jí)，依次類推，直至確定出最低一級要素集合。設L0=（最高級要素集合為L(zhǎng)1，沒有零級要求）。則有：對P1=S3,S4,S5,S6進行級位劃分要素集合SiR(S)A(S)C(S)C(S)=R(S)(P1)P1-L033,4,5,633L1=S544,5,63,4,64,6553,4,5,6564,5,63,4,64,6P1-L0-L133,4,5,633L2=S4,S644,5,63,4,64,664,5,63,4,64,6P1-L0-L

17、1-L23333L3=S3級位劃分結果為：(P1)=L1，L2，L3=S5，S4，S6，S3同理對P2=S1，S2，S7進行級位劃分(P2)=L1，L2，L3=S1，S2，S7可達陣變?yōu)椤?、提取骨架矩陣提取骨架矩陣，是通過對可達陣M(L)的縮約和檢出，建立起M(L)的最小實現矩陣，即骨架矩陣A。方法：第一步檢查各層次中的強連接要素，建立可達矩陣M(L)的縮減矩陣M(L)（去掉S6）。第二步去掉矩陣M(L)中已具有鄰接二元關系的要素間的越級二元關系，得到經進一步簡化后的新矩陣M。如：已有第二級要素(S4,S2)到第一級要素(S5,S1)和第三級要素(S3,S7)到第二級要素(S4,S2)的鄰接

18、二元關系。即S4RS5、S2RS1和S3RS4、S7RS2。故去掉第三級要素的越級二元關系“S4R2S5”和“S7R2S1”。即將M(L)中和的“1”改為“0”。得第三步，去掉M(L)中自身到達的二元關系，即減去單位矩陣，即主對角線上的“1”全變?yōu)椤?”。4、繪制多階段遞階有向圖D(A)第一步，分區域從上到下逐級排列系統的要素。第二步，同級加入被刪掉的與其要素有強連接關系的要素及表征它們相互關系的有向弧。第三步，按A所示的鄰接二元關系，用級間有向弧連接成有向圖D(A)。遞階結構模型：二、遞階結構模型建立過程示意圖三、建立遞階結構模型的實用方法：第1步： 找出影響系統問題的主要因素，通過方格圖判斷要素間的直接（相鄰）影響關系；第2步： 考慮因果等關系的傳遞性，建立反映諸要素間關系的可達矩陣（該類矩陣屬反映邏輯關系的布爾矩陣）；第3步： 考慮要素間
