劃線平板的使用與保養技巧

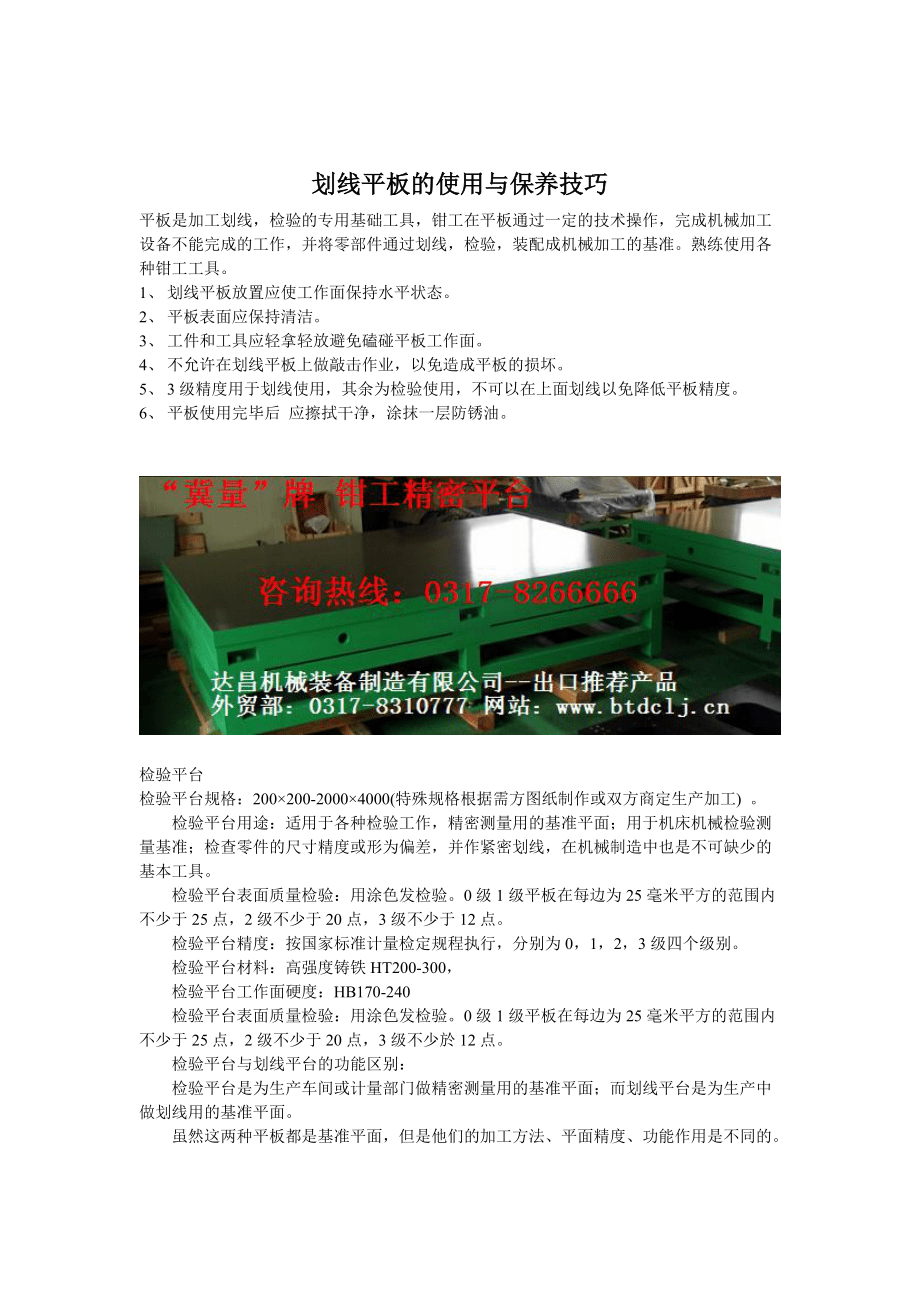

1、劃線平板的使用與保養技巧平板是加工劃線，檢驗的專用基礎工具，鉗工在平板通過一定的技術操作，完成機械加工設備不能完成的工作，并將零部件通過劃線，檢驗，裝配成機械加工的基準。熟練使用各種鉗工工具。1、 劃線平板放置應使工作面保持水平狀態。2、 平板表面應保持清潔。3、 工件和工具應輕拿輕放避免磕碰平板工作面。4、 不允許在劃線平板上做敲擊作業，以免造成平板的損壞。5、 3級精度用于劃線使用，其余為檢驗使用，不可以在上面劃線以免降低平板精度。6、 平板使用完畢后 應擦拭干凈，涂抹一層防銹油。  檢驗平臺檢驗平臺規格：200×200-2000×4000(特殊規格

2、根據需方圖紙制作或雙方商定生產加工) 。 檢驗平臺用途：適用于各種檢驗工作，精密測量用的基準平面；用于機床機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是不可缺少的基本工具。 檢驗平臺表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少于25點，2級不少于20點，3級不少于12點。 檢驗平臺精度：按國家標準計量檢定規程執行，分別為0，1，2，3級四個級別。 檢驗平臺材料：高強度鑄鐵HT200-300， 檢驗平臺工作面硬度：HB170-240 檢驗平臺表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少于25點，2級不少于20

3、點，3級不少於12點。 檢驗平臺與劃線平臺的功能區別： 檢驗平臺是為生產車間或計量部門做精密測量用的基準平面；而劃線平臺是為生產中做劃線用的基準平面。 雖然這兩種平板都是基準平面，但是他們的加工方法、平面精度、功能作用是不同的。 專用于涂色法的檢驗平臺工作面需刮研 ；其他用途的檢驗平臺工作面需刮、磨或研；劃線平板面刨光即可。由此可見，檢驗平臺的平面精度高于劃線平板。 檢驗平板在以涂色法檢測工件平直度或作為檢驗工作的輔助工具實現各種測量時起到了基準定位面作用；劃線平臺在劃線工作中起到了基準面作用。 檢驗平臺與劃線平臺的特性是什么？ 檢驗平臺在幾何量測量中，用模擬方法來體現基準直線，目前使用的平尺

4、，較多的是鑄鐵平心和巖石平尺。鑄鐵平臺用刮制法加工測量面，它的測量面能儲存潤滑油和容納灰悄，增加了基準使用的平穩性、可靠性。巖石平尺有耐磨、穩定且使用更方便的優點。 檢驗平板,檢驗平臺平面度公差 1級 10 12 12 12 12 14 14 16 16 16 18 20 20 24 26 28 32 2級 20 24 24 24 24 28 28 28 32 32 32 36 39 40 48 52 56 64 70 74 88 79 3級 50 60 60 60 60 70 70 70 80 80 80 90 96 100 120 130 140 152 174 184 219 1

5、86 237 255 292 308 檢驗平臺的詳細技術參數： 規格（長×寬）mm精度等級0123平面度公差200×20051020.5200×3005.51122300×3005.51122300×40061224400×4006.512.525400×5006.5132666500×5006.8142868400×60071427.570500×600714.228.571500×800815.53178600×80081632801000×7509183

6、6901000×1000102040971000×12001020.5411031000×15001122451121000×200026521301500×200028561402000×200031611532000×250034671681500×300035701742000×300037741842000×40004488219檢驗平板工作面的平面度檢驗平板工作面的平面度是指包容平板實際工作面且距離為最小的兩平行平面間的距離，其值可按對角線法、環線法的檢定結果進行“基面變換”求得。平板

7、工作面的平面度是衡量平板質量的主要精度指標。按平板工作面平面度的公差允許值確定出平板準確級別，因此必須重視平板工作面平面度的檢定。平板平面度檢定的準確度是平板使用質量的保證。線點布置、重合度、檢定工具檢定的不確定度、檢定方法、評定原則、數據處理是平板平面度檢定準確度的關鍵。平板工作面平面度檢定時注意這些問題，有助于檢定質量的提高。 檢驗平板檢定條件與要求大型鑄鐵平臺圖片：一、溫度與溫度變化平板檢定對溫度有何要求。檢定增加了00級平板給定溫度（20±3）要求，要求00級、0級平板檢定溫度變化不得超過1/h。要求平板檢定地點的溫度在表規定的范圍內檢定溫度表. 平板準確度級別 溫度 / 溫

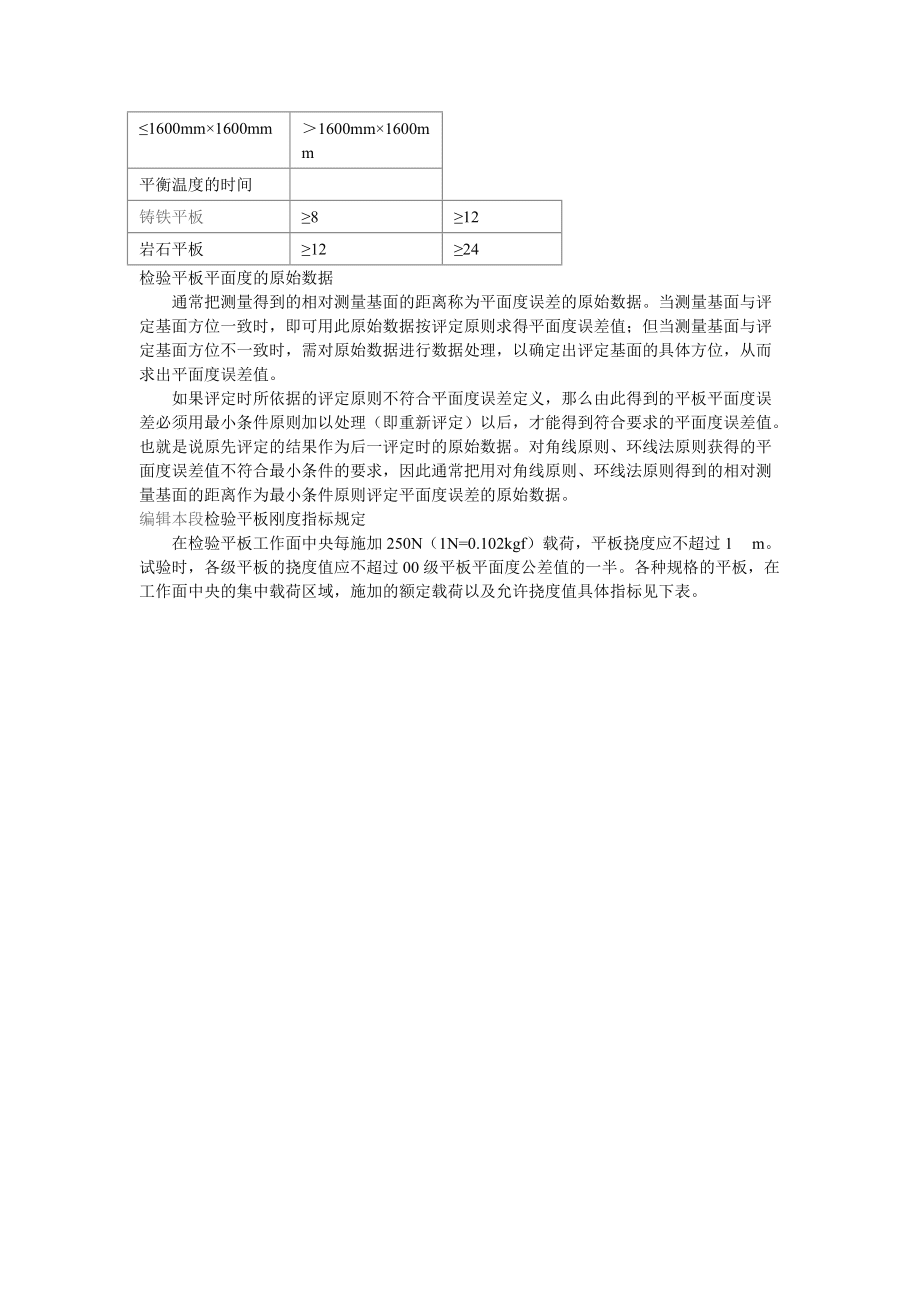

8、度變化 00級 20±31/h0級 20±5 1級 2級 3級 20±8 檢定前，檢定工具在檢定地點平衡溫度的時間不少于4h，被檢定平板在檢定地點平衡溫度的時間應符合下表規定 平衡溫度時間表 平板種類 平板規格 1600mm×1600mm 1600mm×1600mm 平衡溫度的時間 鑄鐵平板 812巖石平板 1224檢驗平板平面度的原始數據通常把測量得到的相對測量基面的距離稱為平面度誤差的原始數據。當測量基面與評定基面方位一致時，即可用此原始數據按評定原則求得平面度誤差值；但當測量基面與評定基面方位不一致時，需對原始數據進行數據處理，以確定出評定基面的具體方位，從而求出平面度誤差值。 如果評定時所依據的評定原則不符合平面度誤差定義，那么由此得到的平板平面度誤差必須用最小條件原則加以處理（即重新評定）以后，才能得到符合要求的平面度誤差值。也就是說原先評定的結果作為后一評定時的原始數據。對角線原則、環線法原則獲得的平面度誤差值不符合最小條件的要求，因此通常把用對角線原則、環線法原則得到的相對測量基面的距離作為最小條件原則評定平面度誤差的原始數據。
