膠粉聚苯顆粒施工方案

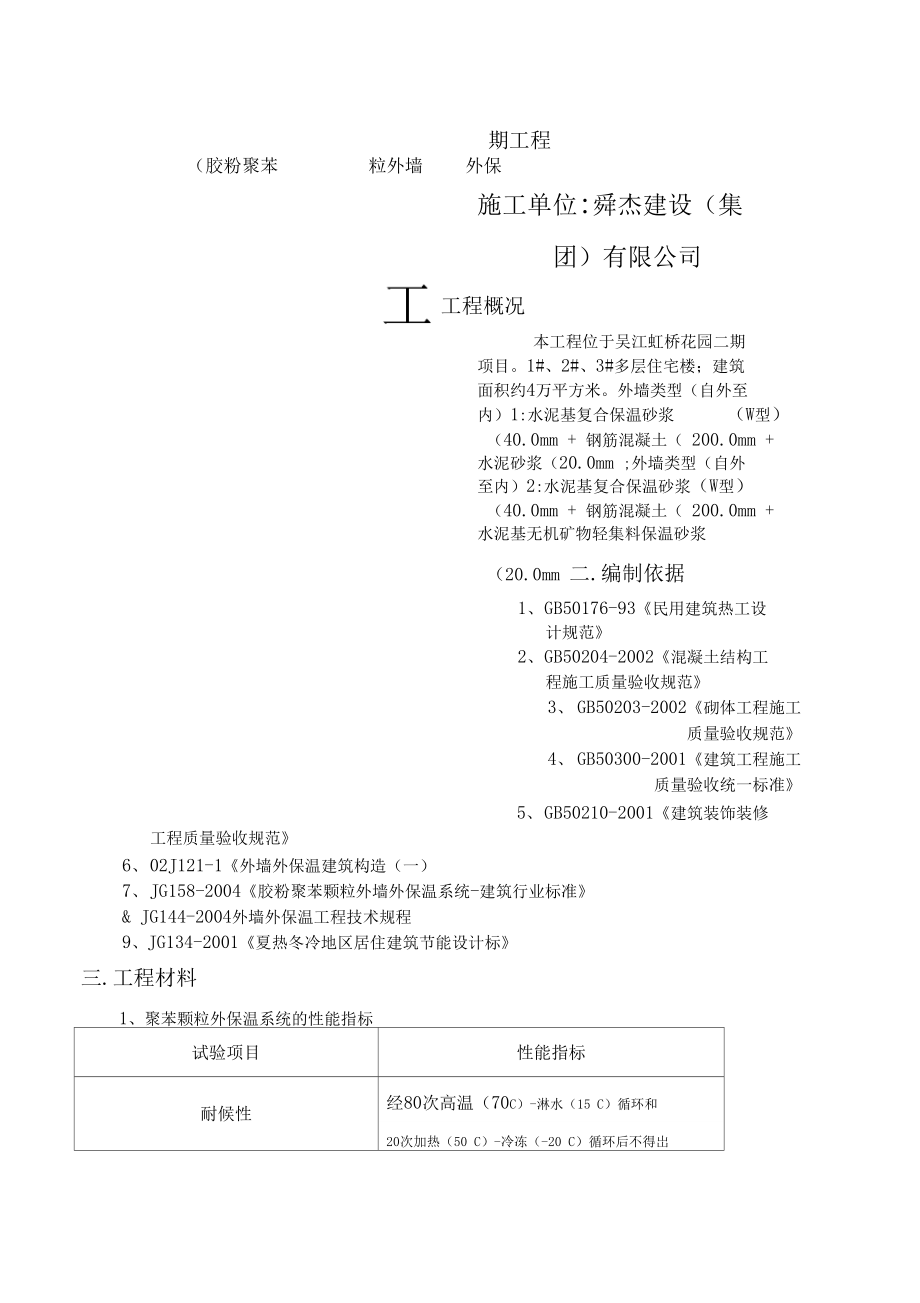

1、期工程（膠粉聚苯粒外墻外保溫涂料飾面）施工單位:舜杰建設(shè)（集團(tuán)）有限公司工程概況本工程位于吳江虹橋花園二期 項(xiàng)目。1#、2#、3#多層住宅樓；建筑 面積約4萬平方米。外墻類型（自外至 內(nèi)）1:水泥基復(fù)合保溫砂漿（W型）（40.0mm + 鋼筋混凝土（ 200.0mm + 水泥砂漿（20.0mm ;外墻類型（自外 至內(nèi)）2:水泥基復(fù)合保溫砂漿（W型）（40.0mm + 鋼筋混凝土（ 200.0mm + 水泥基無機(jī)礦物輕集料保溫砂漿（20.0mm 二.編制依據(jù)1、GB50176-93民用建筑熱工設(shè) 計(jì)規(guī)范2、GB50204-2002混凝土結(jié)構(gòu)工 程施工質(zhì)量驗(yàn)收規(guī)范3、GB50203-2002砌體工

2、程施工 質(zhì)量驗(yàn)收規(guī)范4、GB50300-2001建筑工程施工 質(zhì)量驗(yàn)收統(tǒng)一標(biāo)準(zhǔn)5、GB50210-2001建筑裝飾裝修工程質(zhì)量驗(yàn)收規(guī)范6、02J121-1外墻外保溫建筑構(gòu)造（一）7、JG158-2004膠粉聚苯顆粒外墻外保溫系統(tǒng)-建筑行業(yè)標(biāo)準(zhǔn)& JG144-2004外墻外保溫工程技術(shù)規(guī)程9、JG134-2001夏熱冬冷地區(qū)居住建筑節(jié)能設(shè)計(jì)標(biāo)三.工程材料1、聚苯顆粒外保溫系統(tǒng)的性能指標(biāo)試驗(yàn)項(xiàng)目性能指標(biāo)耐候性經(jīng)80次高溫（70C）-淋水（15 C）循環(huán)和20次加熱（50 C）-冷凍（-20 C）循環(huán)后不得岀現(xiàn)開裂、空鼓或脫落。抗裂防護(hù)層與保溫層的拉 伸粘結(jié)強(qiáng)度不應(yīng)小于0.1Mpa ,破壞界

3、面應(yīng)位于保溫層吸水/ ( g/ rf)浸水ih< 1000抗沖擊強(qiáng)度C型普誦型（單網(wǎng)）3J沖擊合格加強(qiáng)型（雙網(wǎng)10J沖擊合格T型3.0J沖擊合格抗風(fēng)壓植不小于工程項(xiàng)目的風(fēng)荷載設(shè)計(jì)植耐凍融嚴(yán)寒及寒冷地區(qū)30次循環(huán)、夏熱冬冷地區(qū)10次循環(huán)表面無裂紋、空鼓、起泡、剝離現(xiàn)象水蒸氣濕流密度/g（h）> 0.85不透水性試樣防護(hù)層內(nèi)側(cè)無水滲透耐磨損，500L砂無開裂，龜裂或表面保護(hù)層剝落、損 傷系統(tǒng)抗拉強(qiáng)度（C型）/Mpa> 0.1并且破壞部位不得位于各層界 面飾面磚粘結(jié)強(qiáng)度（T型）/Mpa （現(xiàn)場(chǎng)抽測(cè)）> 0.42、界面砂漿主要技術(shù)指標(biāo)及村運(yùn)要求項(xiàng)目單位指標(biāo)壓剪粘結(jié)原強(qiáng)度Mpa&

4、gt; 0.70強(qiáng)度耐水Mpa> 0.50耐凍融Mpa> 0.505-30 C條件下存貯存期為6個(gè)月，防曬，防潮，按非危險(xiǎn)品運(yùn)輸。3、膠粉聚苯顆粒保溫漿料的性能指標(biāo)項(xiàng)目單位指標(biāo)濕表觀密度Kg/?< 420干表觀密度Kg/?180250導(dǎo)熱系數(shù)W(m- k)< 0.060蓄熱系數(shù)W(m- k)> 0.95抗壓強(qiáng)度KPa> 200壓剪粘結(jié)強(qiáng)度Kpa> 50線性收縮率%< 0.3軟化系數(shù)一> 0.5難燃性一Bl級(jí)貯存：嚴(yán)禁煙火，聚苯顆粒包裝應(yīng)放置在陰涼處，防止曝曬和雨淋。運(yùn)輸：防止劃損包裝。交付時(shí)注意保溫膠粉料與聚苯顆粒輕骨料配套清點(diǎn)。4、保溫膠

5、粉聊性能及運(yùn)輸條件項(xiàng)目單位指標(biāo)初疑時(shí)間H> 4終疑時(shí)間H< 12安定性（試餅法）-合格拉伸粘結(jié)強(qiáng)度（常溫28天）Mpa> 0.6浸水拉伸粘結(jié)強(qiáng)度 （常溫28天浸水7天）MPa> 0.4貯存：通風(fēng)干燥條件下貯存6個(gè)月。運(yùn)輸：可安非危險(xiǎn)品辦理。5、抗裂砂漿項(xiàng)目單位指標(biāo)在可操作時(shí)間內(nèi)拉伸粘結(jié)強(qiáng)度Mpa> 0.7可操作時(shí)間，7dH> 1.5拉伸粘結(jié)強(qiáng)度（常溫28d）Mpa> 0.7浸水拉伸粘結(jié)強(qiáng)度Mpa> 0.5壓折比%< 3.05-30 C條件下存貯存期為6個(gè)月，防曬，防潮，按非危險(xiǎn)品辦理運(yùn)輸。6、涂塑耐堿玻纖網(wǎng)格布主要性能指標(biāo)及存運(yùn)條件：項(xiàng)目單

6、位指標(biāo)網(wǎng)孔中心普通型mm4X 4距加強(qiáng)型6X 6單位面積普通型G/rf> 160重量加強(qiáng)型> 500斷裂強(qiáng)里普通型N/50mm> 1250加強(qiáng)型N/50mm> 3000耐堿強(qiáng)力保留率（經(jīng)、緯向）%> 90斷裂伸長(zhǎng)率（經(jīng)、緯向）%< 5涂塑量普通型G/rf> 20加強(qiáng)型玻璃成分%符合JC719的規(guī)定存運(yùn)條件：貯存應(yīng)立碼，不宜平堆，通風(fēng)干燥條件下貯存期12個(gè)月。100m/卷，可按非危險(xiǎn)品辦理運(yùn)輸。運(yùn)輸中防劃、折、損壞。7、彈性底涂主要性能指標(biāo)項(xiàng)瓦目單位指標(biāo)容器中狀態(tài)一攪拌后無結(jié)塊，呈均勻狀態(tài)施工性一刷涂無障礙干燥時(shí)間表干時(shí)間H< 4實(shí)干時(shí)間H<

7、 8斷裂伸長(zhǎng)率%> 100表面憎水率%> 988抗裂柔性耐水膩?zhàn)又灰阅苤笜?biāo)及存運(yùn)條件:項(xiàng)目指標(biāo)容器中狀態(tài)均勻無結(jié)塊施工性刷涂無障礙表干時(shí)間（h）< 5打磨性手工可打磨而寸水性（96h）無異常耐堿性（48h）無異常粘接強(qiáng)度標(biāo)準(zhǔn)狀態(tài)> 0.60(Mpa凍融循環(huán)（5次）> 0.40低溫貯存穩(wěn)定性-5 C冷凍4h無變化，刮涂無困難柔韌性直徑50mn無裂紋貯存：5-30 C條件下存貯存期為6個(gè)月，防曬，防潮，按非危險(xiǎn)品辦理運(yùn)輸。四.材料配制1、建筑用界面處理砂漿的配制：界面砂漿直接加水，用砂漿攪拌機(jī)或手提攪拌器攪拌均勻至少 5分鐘即可，稠度根據(jù)現(xiàn) 場(chǎng)施工情況調(diào)整。2、膠粉

8、聚苯顆粒保溫漿料配制：先開機(jī)，將30-35kg水倒入砂漿攪拌機(jī)內(nèi)，然后倒入一袋 28kg膠粉料攪拌3-5min后, 再倒入一袋聚苯顆粒繼續(xù)攪拌3min,攪拌均勻后倒出。該漿料應(yīng)隨攪隨用，在 4H內(nèi)用 完，嚴(yán)禁人工攪拌。3、抗裂砂漿的配制：抗裂砂漿直接加水，用砂漿攪拌機(jī)或手提攪拌器攪拌均勻（至少5分鐘）即可，攪拌好的砂漿應(yīng)在2H內(nèi)用完。4、抗裂柔耐水膩?zhàn)拥呐渲疲嚎沽讶嵝阅退佔(zhàn)又苯蛹铀?，用攪拌機(jī)或手提攪拌器攪拌均勻即可，攪拌好的耐水膩?zhàn)?應(yīng)在2H內(nèi)用完。五.技術(shù)構(gòu)造膠粉聚苯顆粒外墻外保溫系統(tǒng)由界面層、保溫層、抗裂層和飾面層組成，保溫層由 膠粉料和聚苯顆粒輕骨料加水?dāng)嚢璩蓾{料，抹于墻體表面，形成無

9、空腔保溫層；抗裂層 及飾面層的防水底涂和柔性膩?zhàn)釉鰪?qiáng)了面層柔性變形、 基本構(gòu)造作法如下圖抗裂及防水性能。飾面為涂料的網(wǎng)格布抗裂層（3-5mmL.六.施工工藝流程結(jié)構(gòu)基層處理一一吊垂直線、套方、彈控制線一一打點(diǎn)、 度一一抹膠粉聚苯顆粒保溫砂漿一一保溫隔熱層驗(yàn)收一- 塑耐堿玻纖網(wǎng)格布一一抗裂防護(hù)層驗(yàn)收沖筋、做口一一復(fù)測(cè)基層平整 抹水泥抗裂砂漿隨即抹壓涂七.施工工藝說明i. 施工準(zhǔn)備:1.搭設(shè)攪拌棚，所有材料必須在攪拌棚內(nèi)機(jī)械攪拌，防止聚苯顆粒飛明施工；2.蓋；rm）3.散，影響現(xiàn)場(chǎng)文對(duì)門框在小推車的高度內(nèi)，包裹鐵皮，防止門框破壞。聚苯顆粒輕骨料應(yīng)有好的保護(hù)防止包裝破壞。露天堆放應(yīng)用苫布覆ii. 保

10、溫施工作業(yè)前提： 外墻內(nèi)側(cè)面基層的垂直度、平整度應(yīng)符合現(xiàn)行國家施工及驗(yàn)收規(guī)范要求，外窗框已安裝完畢，平經(jīng)驗(yàn)收合格； 施工用腳手架必須搭設(shè)牢固方可施工； 主體結(jié)構(gòu)的各種接縫應(yīng)提前做好處理； 作業(yè)時(shí)環(huán)境溫度不應(yīng)低于5 C； 施工十遺留在墻上的施工孔洞、廢鋼筋等應(yīng)提前處理完畢； 墻面的暗埋管線、線盒、預(yù)埋件應(yīng)提前安裝完畢，并應(yīng)考慮到保溫的厚度影響。iii.iv.保溫及其配套材料進(jìn)入現(xiàn)場(chǎng)復(fù)檢要求：材料進(jìn)入現(xiàn)場(chǎng)應(yīng)檢測(cè)的內(nèi)容： 材料合格證，檢測(cè)報(bào)告是否齊全，是否與所送材料配套； 抽檢材料單位的重量體積與合格證標(biāo)明是否在合理誤差范圍內(nèi)； 檢查包裝有無破損 檢查材料是否在有效期內(nèi)；基層處理：將墻表面凸出大于1

11、0 mm的混泥土剔平，用鋼絲刷滿刷一遍，并用掃帚將表面 的浮塵清掃干凈。表面沾有油污時(shí)，用清洗劑或污劑除去，用清水沖洗晾干。穿墻 螺栓孔用干硬性砂漿分層填塞密實(shí)，磚墻面舌頭灰，殘余砂漿，浮塵等清理干凈， 堵好腳手眼。并澆水濕潤。v.界面處理：界面砂漿用磙子滾、笤帚拉、噴涂都可以，合理調(diào)整界面砂漿的用量。拉毛不宜太厚，但必須保證所有的砼墻面都做到毛面處理。vi.吊垂直、套方、彈控制線、做灰餅 ： 彈出厚度控制線，做厚度灰餅，間隔小于2m兩次餅之間拉通線，補(bǔ)充灰餅, 使灰餅之間的距離？（橫、豎、斜向）小于 2m根據(jù)垂直控制線通線做垂直方向灰 餅。 灰餅用水泥或其它干縮變形量小的粘結(jié)也可用廢聚苯板裁

12、成5X 5cm粘貼。vii.抹保溫漿料：a）根據(jù)沖筋厚度，抹膠粉聚苯顆粒保溫漿料，至少分 2遍抹成，每遍厚度不應(yīng) 大于20mm以8mm-10m為宜，每遍間隔應(yīng)在 24H以上。b）后1遍厚度要比前1遍施工厚度小，最后1遍厚度宜為10mm最后1遍操作 時(shí)抹灰厚度略高于沖筋，并用大杠刮平。抹完保溫層 30min 后，用抹子在趕 抹一次，用靠尺檢查平整度。c）保溫層固化干燥（用手按不動(dòng)表面為宜）后可方進(jìn)行看裂層施工。保溫層施工的幾個(gè)注意事項(xiàng)：1. 攪拌棚的搭設(shè)：攪拌棚的地點(diǎn)應(yīng)選擇背風(fēng)向；攪拌棚靠近垂直運(yùn)輸機(jī)械；攪 拌棚三側(cè)封閉，一側(cè)作為進(jìn)出料通道，應(yīng)有頂棚，地面應(yīng)平整堅(jiān)實(shí)：遠(yuǎn)離砂石料場(chǎng)， 處于砂石料場(chǎng)

13、下風(fēng)向； 在施工保溫前應(yīng)清理地面干凈，以利于落地灰的回收。落地灰應(yīng)在4小時(shí)內(nèi)重新攪拌使用。 門窗邊框與墻體連接應(yīng)預(yù)留出保溫層的厚度，縫隙應(yīng)分層填塞密實(shí)，并做 好了門窗表面的保護(hù)。窗戶經(jīng)驗(yàn)收合格后方可進(jìn)行保溫抹灰施工，保溫抹灰厚度包 裹住窗框宜為10mm注意保溫面層到窗框內(nèi)側(cè)的距離一致。&抗裂層施工待保溫施工完3-7天且保溫層施工質(zhì)量驗(yàn)收以后，即可進(jìn)行抗裂層施工。 耐堿網(wǎng)格布長(zhǎng)度不大于3M尺寸應(yīng)事先裁好，網(wǎng)格布包邊應(yīng)剪掉。 抹抗裂砂漿時(shí)，厚度應(yīng)控制在 3-4mm抹完一定寬度應(yīng)立即用鐵抹子壓土耐50mm陽角處也應(yīng)堿網(wǎng)格布。網(wǎng)布之間搭接寬度不應(yīng)小于 50mm先壓入一側(cè)，再抹一些抗裂砂漿在壓

14、入另一側(cè)，嚴(yán)禁干搭，陰角處耐堿網(wǎng)格布要壓茬搭接，其寬度壓茬搭接，其寬度200 mm。網(wǎng)布鋪貼要平整，無褶皺，砂漿飽滿度達(dá)到100%同時(shí)要抹平、找直，保持陰陽角處的方正和垂直度。 首層墻面應(yīng)鋪貼雙層耐堿網(wǎng)格布，第一層鋪貼網(wǎng)格布，網(wǎng)布與網(wǎng)布之間采用 對(duì)接方法，然后進(jìn)行第二層普通網(wǎng)格布鋪貼，兩層網(wǎng)格布之間抗裂砂漿應(yīng)飽滿，網(wǎng) 格布之間搭接不小于50mm，嚴(yán)禁干貼。 在窗洞口等處應(yīng)沿45度方向增貼一道網(wǎng)格布（200X 300mm。 抗裂砂漿抹完后，嚴(yán)禁在此面層上抹普通水泥砂漿腰線、口套線或刮涂剛性膩?zhàn)?女口：水泥膩?zhàn)?、石膏膩?zhàn)拥取?抗裂層施工注意事項(xiàng)a、 在抗裂層施工前，應(yīng)在窗框與保溫層之間放一預(yù)制長(zhǎng)條

15、薄板，其尺寸為厚3mm 5mm待抗裂層施工完后取出，留做窗戶注膠用。b、 抗裂層的平整度控制首先要求保溫層的平整度達(dá)到標(biāo)準(zhǔn)，達(dá)不到平整質(zhì)量標(biāo)準(zhǔn)要 求應(yīng)事先用保溫漿料找平；窗角、陰陽角等部位的加強(qiáng)網(wǎng)格布應(yīng)先用抗裂砂漿貼 好，接著連續(xù)施工大墻面，掌握先施工細(xì)部，后施工整體，整片的耐堿網(wǎng)格布?jí)?住分散的加型耐堿網(wǎng)格布搭接時(shí)，應(yīng)將底耐堿網(wǎng)格布?jí)喝肟沽焉皾{，后隨即壓入 面層耐堿網(wǎng)格布。八.質(zhì)量檢測(cè)驗(yàn)收i.施工檢測(cè)控制點(diǎn)：基層處理：要求墻面清洗干凈，無浮土、無油漬、空鼓及松動(dòng)， 風(fēng)化部分剔掉，界面拉毛均勻，粘接牢靠： 膠粉聚苯顆粒漿料每遍的厚度空竹 810mm左右與平整度控制。 要求達(dá)到設(shè)計(jì)厚度，無空鼓，

16、無開裂，無脫落，墻面平整。陰陽 角、門窗洞口垂直、方正： 抗裂砂漿的厚度控制?？沽焉皾{層厚度為 35mm墻面無明顯接 茬、無明顯抹痕，墻面平整，門窗洞口、陰陽角垂直、方正。a)b)c)2、質(zhì)量驗(yàn)收標(biāo)準(zhǔn): 主控項(xiàng)目規(guī)格、性能應(yīng)符合設(shè)計(jì)要求。（1）材料的品種、檢驗(yàn)方法：檢查產(chǎn)品合格證書、性能檢測(cè)報(bào)告和進(jìn)場(chǎng)驗(yàn)收記錄。(2) 保溫層厚度均勻，不允許負(fù)偏差，構(gòu)造做法應(yīng)符合設(shè)計(jì)要求;項(xiàng)目保溫層抗裂層檢驗(yàn)方法立面垂直43用2m托線板檢查表面平整44用2M靠尺及塞尺檢查陰陽角垂直44用2m托線板檢查陰陽角方正44用200mn方尺和塞尺檢查分格條(縫)平直33拉5M笑線和尺量檢查立面總高度垂直度H/1000且不

17、大于30H/1000且不大于20用經(jīng)緯儀、吊線檢查上下窗口左右偏移不大于20不大于20用經(jīng)緯儀、吊線檢查同層窗口上下不大于20不大于20用經(jīng)緯儀、拉角線、拉通線檢查檢驗(yàn)方法：探針監(jiān)測(cè)和檢查隱蔽工程驗(yàn)收記錄。(3) 溫層與墻體以及各構(gòu)造層之間必須粘接牢固，無脫層、空鼓及裂縫，面 曾無粉化、爆灰、起皮的現(xiàn)象。檢驗(yàn)方法：觀察；用小錘輕擊檢查；檢查施工記錄。(4) 抗裂層砂漿無漏抹，網(wǎng)格布均勻壓入抗裂砂漿，無漏貼，搭接和特殊不 加強(qiáng)符合設(shè)計(jì)要求。檢驗(yàn)方法：觀察；檢查隱蔽工程驗(yàn)收記錄。一般項(xiàng)目(1) 邊面潔凈、接茬平整、無明顯抹紋、線角分割條順直清晰。檢查方法：觀察、手摸檢查。(2) 門窗、孔洞、槽、盒

18、的位置和尺寸正確、表面整齊、潔凈，管道后抹平整。 檢查方法：觀察、尺量檢查。厶(3)分格條(縫)寬度、深度均勻一致，橫平豎直、平整、光滑、通順。滴水線(槽) 順直。流水坡線真確。(4)膠粉聚苯顆粒外保溫允許偏差項(xiàng)目及檢驗(yàn)方法見表3-69表 3-69偏差項(xiàng)目及檢驗(yàn)方法八、季節(jié)性施工(1)材料的品種、規(guī)格、性能應(yīng)符合設(shè)計(jì)要求。施工環(huán)境溫度不得低于 5C。施工時(shí)風(fēng)力不得大于 5級(jí)，風(fēng)速不宜大于 10m/s。夏季應(yīng)避免陽光曝曬，高溫施工，及時(shí)濕潤保養(yǎng)。九、成品保護(hù)及應(yīng)注意事項(xiàng)成品保護(hù)1、外墻外保溫施工完成后， 腳手架拆除等后續(xù)工序， 應(yīng)注意對(duì)外保溫墻面的成品保 護(hù)，嚴(yán)禁在保溫墻面上隨意剔鑿，避免腳手架管等物品沖擊墻面。2、破損部位的修補(bǔ)，應(yīng)按如下程序進(jìn)行：
