微機原理補考知識點總結

1、一、 計算機中的數制在計算機內部，一切信息的存取、處理和傳送都是以二進制編碼形式進行的微機組成原理8086微處理器1、8086 CPU使用 16 根地址線訪問I/O端口，最多可訪問216=64K個字節端口，使用 20 根地址線訪問存儲單元，最多可訪問220=1M個字節單元。類似這種類型的反過來的題目也應該會做：已知可尋址的內存空間最大為16MB， CPU的地址總線至少應有24條2、8086 CPU 由哪幾個部分組成？各個部分完成的什么工作？如何協調工作？3.8086和8088的主要區別是什么?4、寄存器結構8086微處理器包含有14個16位的寄存器和8個8位寄存器。4個通用寄存器（AX，BX，

2、CX，DX）4個段寄存器（CS，DS，SS，ES）4個指針和變址寄存器（SP，BP，SI，DI）4）、指令指針（IP）16位指令指針寄存器，其內容為下一條要執行的指令的偏移地址。5）、8086的標志寄存器FLAG按其作用可分為哪兩大類。（1）狀態標志位（2）控制標志位在8086的16位標志寄存器中，并不是每一位都有一定的含義，只有9位有含義，其余7位未用。標志寄存器中的中斷標志位IF是控制可屏蔽中斷的標志。 IF=1時，CPU響應中斷請求；IF=0時，CPU屏蔽中斷請求，不予響應1、8086有14個16位寄存器和8個8位寄存器，其中哪兩個寄存器保存了下一條要執行的指令所在單元的物理地址。CS,

3、IP物理地址PA（Physical Address）。8086的存儲空間物理地址范圍是00000HFFFFFH其計算方法是：將CPU中的16位段寄存器內容左移4位（×16）與16位的邏輯地址（又稱偏移地址）在地址加法器內相加，得到所尋址單元的20位物理地址。假設（CS）=0FE00H，（IP）=0400H，那么下一條要取出的指令所在內存單元的20位物理地址PA=0FE00H×10H+0400H=0FE400H。邏輯地址1F80:2000對應的物理地址是21800H。5、8086的引腳及其功能若8086 CPU引腳狀態是M/IO#=0，RD#=1，WR#=0，則此時

4、執行的操作是寫I/O6、CPU執行指令時涉及三種周期：時鐘周期、總線周期、指令周期三者關系：一個基本的總線周期至少由4個時鐘周期組成（T1、T2、T3、T4）。指令周期是由1個或多個總線周期組合而成。8086CPU在讀/寫總線周期的T3狀態結束對READY線采樣,如果READY為低電平,則在T3與T4狀態之間插入等待狀態TW。第三章 8086指令系統第一節 8086尋址方式一、 數據尋址方式指令的格式：操作碼 目的操作數，源操作數例： MOV AL ，19H其中AL為目的操作數，19H為源操作數1、立即尋址操作數(為一常數)直接由指令給出 (此操作數稱為立即數)立即尋址只能用于源操作數例：MO

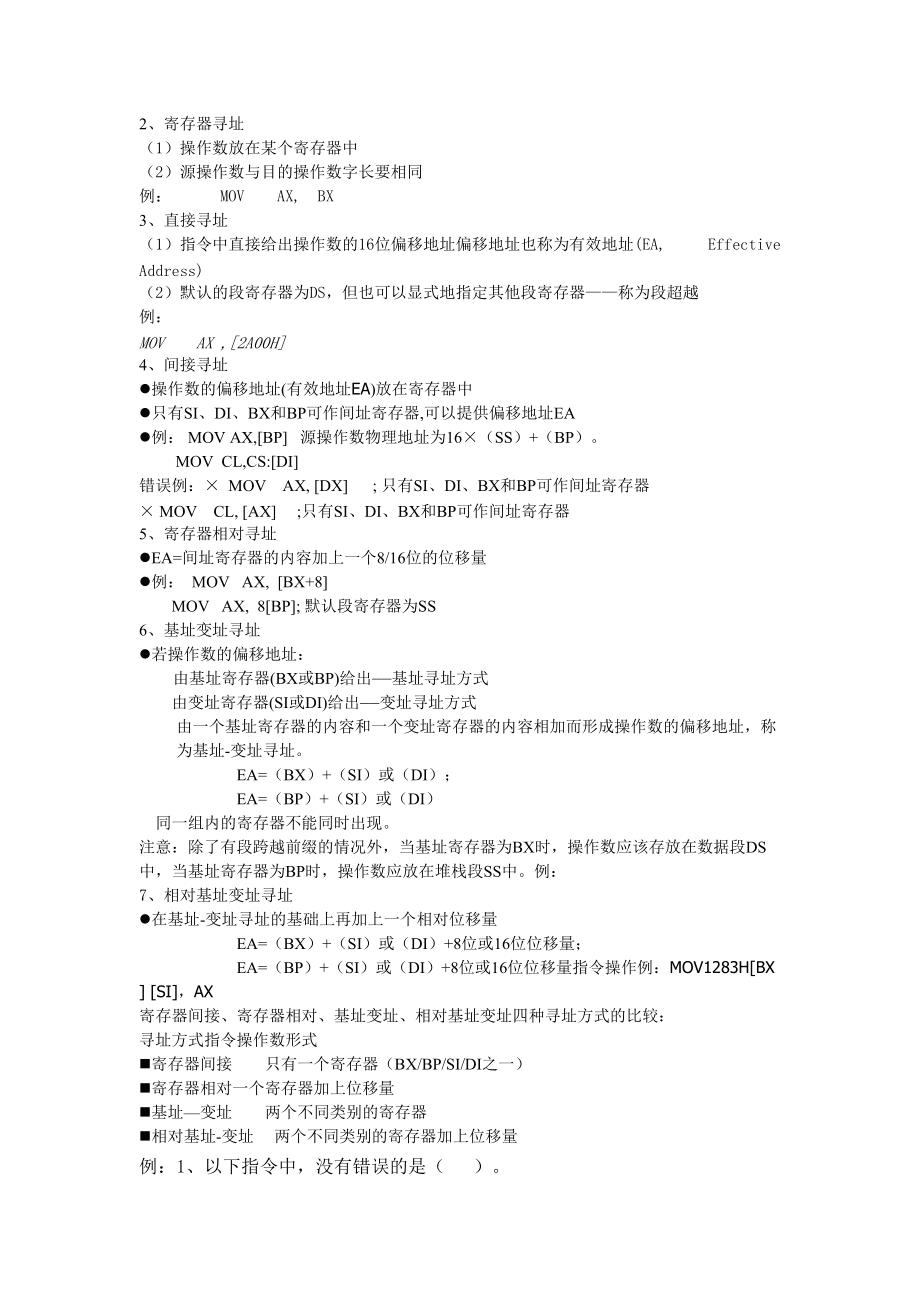

5、V AX, 1800H 立即尋址指令執行速度最快2、寄存器尋址（1）操作數放在某個寄存器中（2）源操作數與目的操作數字長要相同例： MOV AX, BX3、直接尋址（1）指令中直接給出操作數的16位偏移地址偏移地址也稱為有效地址(EA, Effective Address)（2）默認的段寄存器為DS，但也可以顯式地指定其他段寄存器稱為段超越例：MOV AX ,2A00H4、間接尋址l操作數的偏移地址(有效地址EA)放在寄存器中l(wèi)只有SI、DI、BX和BP可作間址寄存器,可以提供偏移地址EAl例： MOV AX,BP 源操作數物理地址為16×（SS）+（BP）。 MOV CL,CS:D

6、I錯誤例：× MOV AX, DX ; 只有SI、DI、BX和BP可作間址寄存器× MOV CL, AX ;只有SI、DI、BX和BP可作間址寄存器5、寄存器相對尋址lEA=間址寄存器的內容加上一個8/16位的位移量l例： MOV AX, BX+8 MOV AX, 8BP; 默認段寄存器為SS6、基址變址尋址l若操作數的偏移地址：由基址寄存器(BX或BP)給出基址尋址方式由變址寄存器(SI或DI)給出變址尋址方式由一個基址寄存器的內容和一個變址寄存器的內容相加而形成操作數的偏移地址，稱為基址-變址尋址。EA=（BX）+（SI）或（DI）；EA=（BP）+（SI）或（DI）同

7、一組內的寄存器不能同時出現。注意：除了有段跨越前綴的情況外，當基址寄存器為BX時，操作數應該存放在數據段DS中，當基址寄存器為BP時，操作數應放在堆棧段SS中。例：7、相對基址變址尋址l在基址-變址尋址的基礎上再加上一個相對位移量EA=（BX）+（SI）或（DI）+8位或16位位移量；EA=（BP）+（SI）或（DI）+8位或16位位移量指令操作例：MOV1283HBX SI，AX寄存器間接、寄存器相對、基址變址、相對基址變址四種尋址方式的比較：尋址方式指令操作數形式n寄存器間接 只有一個寄存器（BX/BP/SI/DI之一）n寄存器相對一個寄存器加上位移量n基址變址 兩個不同類別的寄存器n相對

8、基址-變址 兩個不同類別的寄存器加上位移量例：1、以下指令中，沒有錯誤的是（ ）。A) MOV BYTEBX,1000B)PUSH CSC) POP CSD) MOV AX,SIDI2、以下幾種不同數據尋址方式的指令中，（ ）的指令執行速度最快。A) MOV 2000，1800HB) Mov SI,1800HC) Mov ax,1800HD) MOV DS,1800H第二節 8086指令系統一、數據傳送指令1、通用傳送指令(1) MOV dest，src； destsrc（2）、堆棧指令按“后進先出”方式工作的存儲區域。 壓棧指令PUSH 彈出指令POP例：假設（SS）=2000H，（SP）=

9、0012H，（AX）=1234H，執行PUSH AX后，（SP）=0010H2、輸入輸出指令（1） 輸入指令I(lǐng)N(2) 輸出指令OUT二、算術運算指令1、 加法指令(1) 不帶進位的加法指令A(yù)DD實例：ADD AL，30HADD指令對6個狀態標志均產生影響。（1） 帶進位的加法ADCADC指令在形式上和功能上與ADD類似，只是相加時還要包括進位標志CF的內容，例如：ADC AL，68H ;AL(AL)+68H+(CF)ADC AX，CX ;AX(AX)+(CX)+(CF)（3）加1指令I(lǐng)NC功能：類似于C語言中的+操作：對指定的操作數加1例： INC AL例：執行如下程序：MOV AX，0MO

10、V BX，1MOV CX，100A:ADD AX，BXINC BXLOOP AHLT執行后（BX）=1012、減法指令（1）不考慮借位的減法指令SUB格式： SUB dest, src操作： dest(dest)-(src)指令例子：SUB AL，60H（2）考慮借位的減法指令SBBSBB指令主要用于多字節的減法。格式： SBB dest, src操作： dest(dest)-(src)-(CF)指令例子：SBB AX，CX（3）減1指令DEC作用類似于C語言中的”操作符。（5）比較指令CMP格式： CMP dest, src操作： (dest)-(src)CMP也是執行兩

11、個操作數相減,但結果不送目標操作數,其結果只反映在標志位上。指令例子：CMP AL，0AH2、 乘法指令進行乘法時：8位*8位16位乘積16位*16位32位乘積(1) 無符號數的乘法指令MUL(MEM/REG)格式： MUL src操作：字節操作數 (AX)(AL) × (src)字操作數 (DX, AX)(AX) × (src)指令例子：MUL BL ；(AL)×(BL),乘積在AX中MUL CX ；(AX)×(CX),乘積在DX,AX中（2）有符號數乘法指令I(lǐng)MUL格式與MUL指令類似，只是要求兩操作數均為有符號數。指令例子：IMUL BL ；(AX

12、)(AL)×(BL)IMUL WORD PTRSI；(DX,AX)(AX)×(SI+1SI)注意：MUL/IMUL指令中 AL(AX)為隱含的乘數寄存器； AX(DX,AX)為隱含的乘積寄存器； SRC不能為立即數；即MUL 10H錯誤，10H為立即數除CF和OF外，對其它標志位無定義。4、除法指令進行除法時：16位/8位8位商32位/16位16位商對被除數、商及余數存放有如下規定：被除數 商余數字節除法 AXAL AH字除法 DX:AXAXDX（1）無符號數除法指令DIV格式： DIV src操作：字節操作 (AL)(AX) / (SRC) 的商(AH)(AX) / (S

13、RC) 的余數字操作(AX) (DX, AX) / (SRC) 的商DX) (DX, AX) / (SRC) 的余數指令例子：DIV CL（2）有符號數除法指令I(lǐng)DIV格式： IDIV src操作與DIV類似。商及余數均為有符號數,且余數符號總是與被除數符號相同。注意: 對于DIV/IDIV指令A(yù)X(DX,AX)為隱含的被除數寄存器。AL(AX)為隱含的商寄存器。AH(DX)為隱含的余數寄存器。src不能為立即數。對所有條件標志位均無定四、控制轉移指令1、 轉移指令（1）無條件轉移指令JMP 格式：JMP label本指令無條件轉移到指定的目標地址,以執行從該地址開始的程序段。假設（DS）=2

14、000H，（BX）=1256H，（SI）=528FH；位移量TABLE=20A1H，（232F7H）=3280H，（264E5H）=2450H，則執行指令JMP TABLEBX后，（IP）=3280H；執行指令JMP BXSI后，（IP）=2450H 。（2）條件轉移指令（補充內容）常用指令根據單個標志位設置的條件轉移指令JZ/JE ；結果為零(ZF=1),則轉移JNZ/JNE ；結果不為零(ZF=0),則轉移（2） 段內轉移指令執行結果只改變IP的值。例：有100個字節數據（補碼），存放在數據段中EA2000H的存儲單元中。以下程序應該從該數據區中找出最小的一個數據，并存入EA2100H單元

15、中，請將下面程序補充完整。MIN：MOVBX，（ 2000H ）MOVAL，BXMOVCX，（ 99 ） LOOP1： INCBXCMPAL，BX （ JLE ） LOOP2MOV AL，BXLOOP2： DEC CXJNZ LOOP1 MOV （ 2100H ），AL2、循環控制指令l用在循環程序中以確定是否要繼續循環。l循環次數通常置于CX中。l循環控制指令不影響標志位。(1)LOOP格式：LOOP label操作：(CX)-1CX；若(CX)0,則轉至label處執行；否則退出循環,執行LOOP后面的指令。LOOP指令與下面的指令段等價： DEC CX JNZ label第四章 8086

16、匯編語言程序設計一、8086匯編語言的基本語法1. 匯編語言結構 1）標識符 用來對程序中的變量、常量、段、過程等進行命名，它是組成語句的一個常用成分，它的命名應符合下列規定： 合法符號：字母（不分大小寫）、數字及特殊符號（“?”，“”，“_”，“$”，“ ”）。 名字必須以字母開頭。 名字的有效長度不超過31個英文字符。 不能把保留字（如CPU的寄存器名、指令助記符等）用作名字。變量是存儲單元的符號地址，這類存儲單元的內容可以在程序運行期間被修改。8、匯編程序的一般結構DATA SEGMENTDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATAST

17、ART: MOV AX ,DATA MOV DS,AX .MOV AH,4CHINT 21HCODE ENDSEND START第三節 程序設計1、 順序程序的設計順序程序：順序執行的程序稱為順序程序。 特點：每一條指令在執行過程中只被執行一次。例 ：根據算式Z=8XY/16W2，X、Y、W均為8位無符號數，Z為16位無符號數。DATA SEGMENTX DB ?Y DB ?WDB ?Z DW？DATA ENDSCODE SEGMENTASSUME CS:CODE，DS:DATASTART：MOV AX,DATA MOV DS,AXMOV AL,XMOV BL,8MUL BLMOV DX,AX

18、MOV AH,0MOV AL,YMOV BL,16DIV BLCBWADD DX,AXMOV AH,0MOV AL,WMUL ALSUB DX,AXMOV Z,DXMOV AH,4CHINT 21HCODE ENDS END START2、 分支程序的設計計算機的一個重要特點在于它能“判斷”情況。計算機指令系統中的比較指令、測試指令和條件轉移指令等就反映了這種能力。 例如程序設計中經常會遇到判斷“相等”和“不相等”、“負”和“正”、“大于”和“小于”、“滿足條件”和“不滿足條件”等等。這種判斷使程序的流程不再是一條順序執行的直線，而變?yōu)橛蓛蓚€或多個分支所組成的倒樹型結構，其中每一個分支只有在滿

19、足條件時才被執行。3、 循環程序。1）循環程序的構成：任何循環程序都可分為循環初始部分、循環體和循環結束部分。 2）循環的類型 循環體的結構依照問題的不同，一般可以分為兩種類型： 先判斷后處理； WHILE-DO 先處理后判斷。 DO-WHILE第六章 存儲器一、概述二、半導體存儲器1. 半導體存儲器的分類： （按存取方式）可分為RAM和ROM。2、什么是RAM,ROM?RAM和ROM各有什么特點？三、存儲器芯片的擴展由于單個存儲芯片的容量有限，將若干存儲芯片進行連接擴展成大容量的存儲器，通常有三種方式：位擴展、字擴展、字位擴展進行字位擴展時，一般先進行位擴展，使構成字長滿足要求的內存模塊，然

20、后再用若干這樣的模塊進行字擴展，使總存儲容量滿足要求。一個存儲器的容量為M×N位，若使用P×K位存儲器芯片，那么，這個存儲器共需要（M/P）×（N/K）個存儲器芯片。8、6166為2Kx8位的SRAM芯片，它的地址線條數為（  ）。 A)10B)11C)12D)138、使用62256（32K×8位）和28C512（64K×8位），在8086系統最小模式中設計具有256KB RAM、128KB E2PROM的存儲體，分別需要（ ）。 A) 8片62512，4片28C512B) 4片62512，2片28C512C) 8片6251

21、2，2片28C512D) 4片62512，4片28C512第7章 中斷技術一、 中斷的基本概念1、什么叫作中斷？中斷的過程是什么？2、 中斷的過程可分為中斷請求，中斷判優，中斷響應，中斷處理和中斷返回。3、 可屏蔽中斷的嵌套原則：中斷服務期間禁止同級和較低級的中斷請求。4、8259支持電平觸發和邊沿觸發兩種中斷觸發方式。5、8259A應用中，需對IR5，IR3進行屏蔽，操作命令字OCW1應寫入28H命令字6、要禁止8259A的IR0的中斷請求，則其中斷屏蔽操作指令字OCW1應為（ ）。 A) 80HB) 28HC) E8HD) 01H第8章 I/O接口技術一、接口概述1、I/O 接口的功能：對輸入/輸出數據進行緩沖和鎖存、對信號的形式和數據的格式進行變換、對I/O 端口進行尋址、提供聯絡信號等。2、什么是端口？通常有哪幾類端口？3、8251A芯片的控制字及其工作方式可編程串行通信接口芯片8251A 在使用前必須進行初始化，以確定它的工作方式、傳
