第8章軟件工程

1、第8章 軟件工程（授課2學時）內容提要本章對軟件工程中相關的概念和內容作介紹。通過本章學習應理解軟件工程和軟件生存期的含義，了解軟件開發的工程化方法，知道軟件開發的瀑布模型、漸增模型、演化模型、螺旋模型、噴泉模型和智能模型。了解軟件開發的工程化方法，特別應對面向?qū)ο蠓椒ê蛙浖?fù)用技術有比較深入的了解。了解軟件過程工程和過程改進的概念，特別應對軟件能力成熟度模型有比較深入的了解。教學目標：理解軟件工程和軟件生存期的含義，了解軟件開發的工程化方法，特別應對面向?qū)ο蠓椒ê蛙浖?fù)用技術有比較深入的了解。了解軟件過程工程和過程改進的概念，特別應對軟件能力成熟度模型有比較深入的了解。教學內容：8.1軟件工

2、程的概念教學要求：理解軟件工程和軟件生存期的含義重點：什么是軟件工程難點：軟件生存周期教學設計：講解。結合一個軟件開發的實例講解。8.1.1為什么提出軟件工程20世紀60年代，國外在開發一些大型軟件系統時，遇到了許多困難：v 有些系統最終徹底失敗了v 有些系統雖然完成了，但比原定計劃推遲了好幾年，而且費用大大超過了預算；v 有些系統未能圓滿地符合用戶當初的期望；v 有些系統則無法進行修改維護。這是由于大型軟件系統大大增加了軟件復雜性，軟件規模的增加使技術復雜性和管理復雜性呈指數上升。20世紀60年代末期所發生的軟件危機，體現在軟件可靠性沒有保障、軟件維護費用不斷上升、進度無法預測、成本增長無法

3、控制、程序人員無限度地增加等各個方面，以致形成人們難以控制軟件開發的局面。軟件開發工程化的概念和方法應運而生。 8.1.2什么是軟件工程軟件工程是研究和應用如何以系統性的、規范化的、可定量的過程化方法去開發和維護軟件，以及如何把經過時間考驗而證明正確的管理技術和當前能夠得到的最好的技術方法結合起來。是應用計算機科學、數學及管理科學等原理,借鑒傳統工程的原則、方法來創建軟件,從而達到提高質量、降低成本的目的。其中計算機科學和數學用于構造模型、分析算法，工程科學用于制定規范、明確樣例、評估成本、確定權衡，管理科學用于進度、資源、質量、成本等的管理。8.1.3軟件生存周期是一個從用戶需求開始，經過開

4、發、交付使用，在使用中不斷地增補修訂，直至讓位于新的軟件的全過程，是指軟件產品從考慮其概念開始，到該軟件產品不再能使用為止的整個時期。一般包括：概念階段、需求階段、設計階段、實現階段、測試階段、安裝階段以及交付使用階段、運行階段和維護階段。8.2軟件開發模型教學要求： 了解軟件開發模型重點： 瀑布模型、漸增模型難點：瀑布模型、漸增模型教學設計：結合軟件開發實例講解8.2.1瀑布模型瀑布模型(Waterfall Model)是1970年Winston Royce提出的最早出現的軟件開發模型。它將軟件開發過程中的各項活動規定為依固定順序連接的若干階段工作，形如瀑布流水，最終得到軟件系統或軟件產品。

5、制定計劃、需求分析和定義、軟件設計、程序編寫、軟件測試、運行和維護6個步驟見。 計 劃需求分析瀑布模型(Waterfall Model)是1970年Winston Royce提出的最早出現的軟件開發模型。它將軟件開發過程中的各項活動規定為依固定順序連接的若干階段工作，形如瀑布流水，最終得到軟件系統或軟件產品。制定計劃、需求分析和定義、軟件設計、程序編寫、軟件測試、運行和維護6個步驟見計 編 碼 測 試運行、維護8.2.2漸增模型漸增模型(Incremental Model)亦稱有計劃的產品改進型，它從一組給定的需求開始，通過構造一系列可執行中間版本來實施開發活動。第一個中間版本納入一部分需求，

6、下一個中間版本納入更多的需求，依此類推，直到系統完成。每個中間版本都要執行必要的過程、活動和任務。這種模型在開發每個中間版本時，開發過程中的活動和任務順序地或部分平行地使用。當相繼中間版本在部分并行開發時，開發過程中的活動和任務可以在各中間版本間平行地采用。 8.2.3演化模型演化模型(Evolutionary Model)主要針對事先不能完整定義需求的軟件項目開發。許多軟件開發項目由于人們對軟件需求的認識模糊，很難一次開發成功，返工再開發難以避免。為此，人們對需開發的軟件給出基本需求，作第一次試驗開發，其目標僅在于探索可行性和弄清需求，取得有效的反饋信息，以支持軟件的最終設計和實現

7、。通常把第一次試驗性開發出的軟件稱為原型(prototype)。v “丟棄型”方式為當原型開發后，已獲得了更為清晰的需求反饋信息，原型無需保留而丟棄，開發的原型僅以演示為目的，這往往用在軟件的用戶界面的開發上；v “樣品型”方式為原型規模與最終產品相似，只是原型僅供研究用；v “漸增式演化型”把原型作為最終產品的一部分，它可滿足用戶的部分需求，經用戶試用后提出精化系統、增強系統能力的需求，開發人員根據反饋信息，實施開發的迭代過程。8.2.4螺旋模型螺旋模型(Spiral Model)是由TRW公司的Barry Boehm于1988年提出的，它將瀑布模型和演化模型等結合起來，并且強調了其他模型均

8、忽略了的風險分析。螺旋模型更適合于大型軟件的開發，應該說它對于具有高度風險的大型復雜軟件系統的開發是較為實際的方法。該模型通常用來指導大型軟件項目的開發，它將開發劃分為制訂計劃、風險分析、實施開發和客戶評估4類活動。沿著螺旋線每轉一圈，表示開發出一個更完善的新的軟件版本。如果開發風險過大，開發機構和客戶無法接受，項目有可能就此終止。多數情況下，會沿著螺旋線繼續下去，自內向外逐步延伸，最終得到滿意的軟件產品。8.2.5噴泉模型噴泉模型（Fountain Model)是由BHSollers和JMEdwards于1990年提出的一種新開發模型。噴泉模型主要用于采用對象技術的軟件開發項目，噴泉一詞本身

9、就體現了迭代和無間隙的特性。軟件的某個部分常常被重復工作多次，相關對象在每次迭代中隨之加入漸進的軟件成分。無間隙指在各項活動之間無明顯邊界，如分析和設計活動之間沒有明顯的界限。由于對象概念的引入，表達分析、設計、實現等活動只用對象類和關系，從而可以較為容易地實現活動的迭代和無間隙，使其開發自然地包括復用。8.2.6轉換模型轉換模型是用形式化的方法自動生成程序，轉換的主要步驟為v 采用形式化的規格說明書。v 通過自動系統自動地變換成代碼。v 必要時做一些優化，改進性能。v 交付用戶使用。v 根據使用的經驗來調整形式化的規格說明書。返回第一步重復整個過程。轉換模型的優點是解決了代碼結構經多次修改而

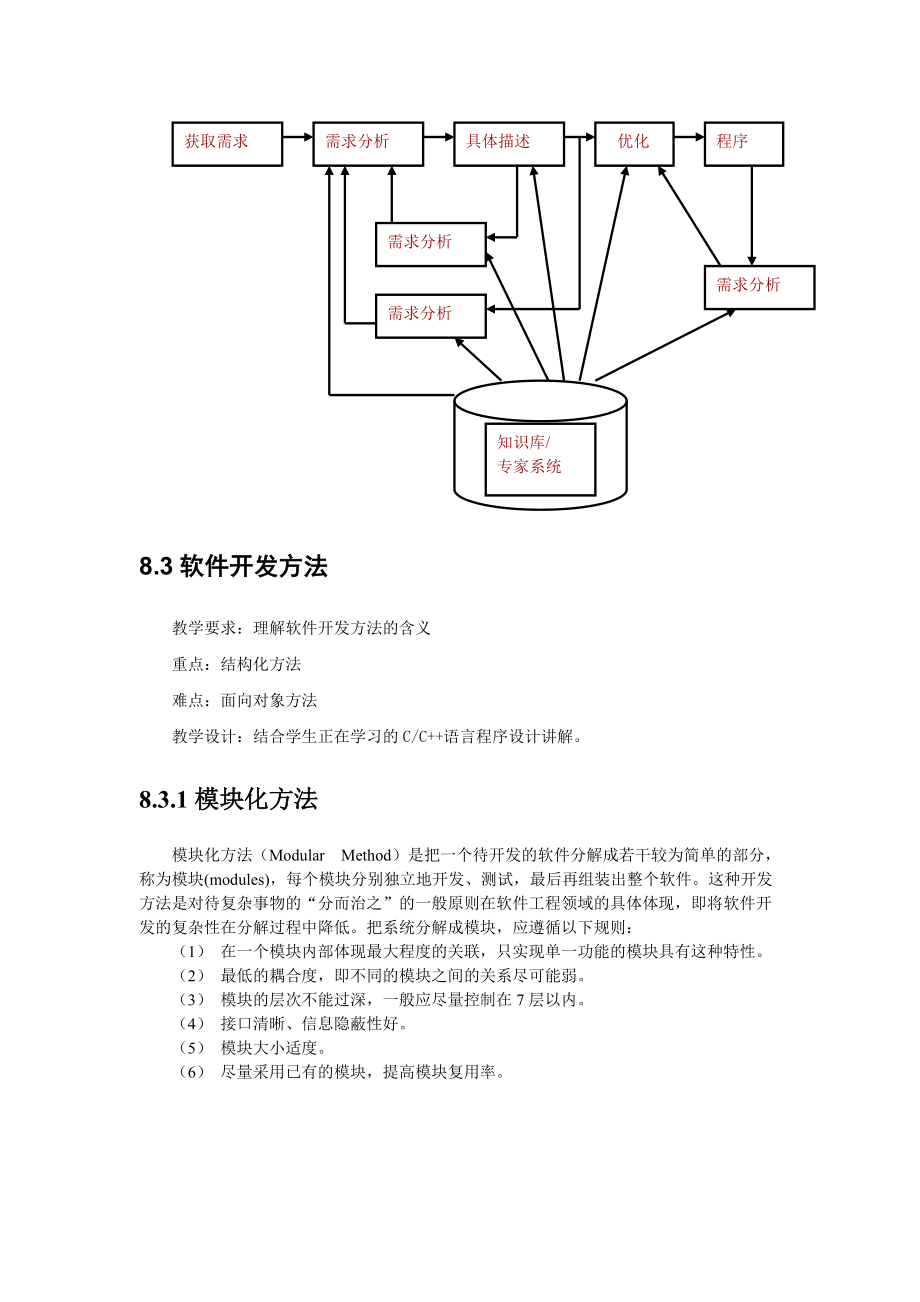

10、變壞的問題；減少了許多中間步驟，如設計、編碼、測試等等，是軟件自動生產的有意義的嘗試。但是，轉換模型仍有較大局限。8.2.7智能模型智能模型(Intelligent Model)也稱為基于知識的軟件開發模型，它是知識工程與軟件工程在開發模型上結合的產物；它有別于上述的幾種開發模型，并可協助軟件開發人員完成開發工作。獲取需求需求分析具體描述 優化程序需求分析需求分析需求分析知識庫/專家系統8.3軟件開發方法教學要求：理解軟件開發方法的含義重點：結構化方法難點：面向?qū)ο蠓椒ń虒W(xué)設計：結合學生正在學習的C/C+語言程序設計講解。8.3.1模塊化方法模塊化方法（Modular Method）是把一個待

11、開發的軟件分解成若干較為簡單的部分，稱為模塊(modules)，每個模塊分別獨立地開發、測試，最后再組裝出整個軟件。這種開發方法是對待復雜事物的“分而治之”的一般原則在軟件工程領域的具體體現，即將軟件開發的復雜性在分解過程中降低。把系統分解成模塊，應遵循以下規則：（1） 在一個模塊內部體現最大程度的關聯，只實現單一功能的模塊具有這種特性。（2） 最低的耦合度，即不同的模塊之間的關系盡可能弱。（3） 模塊的層次不能過深，一般應盡量控制在7層以內。（4） 接口清晰、信息隱蔽性好。（5） 模塊大小適度。（6） 盡量采用已有的模塊，提高模塊復用率。8.3.2結構化方法結構化方法是強調結構的合理性以及所

12、開發的軟件的結構合理性，由此提出了一組提高軟件結構合理性的準則，如分解和抽象、模塊的獨立性、信息隱蔽等。針對不同的開發活動，它有結構化分析、結構化設計、結構化編程和結構化測試。結構化分析方法給出一組產生功能規約的原理和技術，利用圖形表示用戶需求，以數據流圖和控制流圖為基礎，伴以數據詞典，并配上結構化語言、判定表和判定樹等等手段，達到為問題的解決建立模型。 結構化分析的步驟：v 分析當前情況，作出反映當前物理模型的數據流圖。v 推導出等價的邏輯模型的數據流圖。v 設計新的邏輯系統，生成數據詞典和基元描述。v 建立人機接口界面，提出可供選擇的目標系統的物理模型數據流圖。v 確定各種方案的成本和風險

13、等級，據此對各種方案進行分析v 選擇一種方案。v 建立完整的需求規約。 8.3.3面向數據結構方法面向數據結構方法是結構化方法的變形，它注重數據結構而不是數據流。結構化方法以分析信息流為主，用數據流圖來表示信息流；面向數據結構方法，是從數據結構方面分析，即分析信息結構，并用數據結構圖(特指該類方法所用的圖形描述工具，如Jackson結構圖、Warnier圖)來表示，再在此基礎上進行需求分析，導出軟件的結構。面向數據結構的開發方法包括分析和設計活動。由于一些應用領域的信息都有層次分明的信息結構，如輸入數據、內部存儲數據和輸出數據都有層次性，因此在分析活動時可以用數據結構來分析和表示問題的信息域，

14、在設計活動時，不同性質的數據結構可以用具有相應的控制結構的程序來處理。面向數據結構方法有Warnier法、Jackson法以及DSSD(數據結構系統開發)方法等。8.3.4面向?qū)ο蠓椒ㄔ谲浖_發過程中把面向?qū)ο蟮乃枷脒\用其中并指導開發活動的系統方法，稱為面向?qū)ο蠓椒?Object Oriented Method)，簡稱OO方法。對象是由數據和容許的操作組成的封裝體，與客觀實體有直接的對應關系。所謂面向?qū)ο缶褪腔趯ο蟾拍?，以對象為中心，以類和繼承為構造機制，來認識、理解、刻畫客觀世界和設計、構建相應的軟件系統。用面向?qū)ο蠓椒ㄩ_發的軟件，其結構基于客觀世界界定的對象結構，因此與傳統的軟件相比較，

15、軟件本身的內容結構發生了質的變化，其易復用性和易擴充性都得到了提高，而且能支持需求的變化。 面向?qū)ο笤O(shè)計具體設計步驟如下：1. 應用面向?qū)ο蠓治鰧τ闷渌椒ǖ玫降南到y(tǒng)分析的結果進行改進和完善。2. 設計交互過程和用戶接口。包括描述用戶及任務并根據需要分成子系統、把交互作用設計成類、設計命令層次、設計交互作用過程及接口并用相應符號系統表示。3. 設計任務管理。包括根據前一步驟確定是否需要多重任務、確定并發性、確定以何種方式驅動任務、設計子系統及任務之間的協調與通信方式、確定優先級。4. 設計全局資源協調。包括確定邊界條件、確定任務或子系統的軟、硬件分配。5. 設計類等。包括各個類的存儲和數據格式

16、、設計實現類所需的算法、將屬性和服務加入到各個類的存儲對象中、設計對象庫或數據庫。 8.3.5統一建模語言由于國際上出現了多種面向?qū)ο蟮姆椒?，每種方法都有自己的表示法、過程和工具，甚至各種方法所使用的術語也不盡相同。這一現狀導致開發人員經常為選擇何種面向?qū)ο蠓椒ǘ鵂幷?，但是每種方法都各有短長，很難找到一個最佳答案，UML的初衷是結束面向?qū)ο箢I(lǐng)域中的方法大戰，形成了大家公認的一套建模方法。采用UML作為統一建模語言的重要性體現在能統一過去數十種面向?qū)ο蟮慕ＵZ言的表示方法，可以消除一些潛在的不必要的差異，以免用戶混淆；通過統一語義和符號表示，能夠穩定面向?qū)ο蠹夹g(shù)市場，使項目植根于一個成熟的標準建

17、模語言，從而可以大大拓寬所研制與開發的軟件系統的適用范圍，并大大提高其靈活程度。 統一建模語言-UML中最基本的9種圖1、例圖 展示各類外部行為者與系統所提供的用例之間的連接。2、類圖 展示了系統中類的靜態結構，即類與類之間的相互聯系。3、對象圖 是類圖的實例，它展示了系統執行在某一時間點上的一個可能的快照4、狀態圖 通常是對類描述的補充，它說明該類的對象所有可能的狀態以及哪些事件將導致狀態的改變。5、時序圖 展示了幾個對象之間的動態協作關系，它主要是用來顯示對象之間發送消息的順序，它還顯示了對象之間的交互，即系統執行的某一特定時間點所發生的事。6、協作圖展示對象間的動態協作關系，它除了說明消

18、息的相互作用外，還顯示對象間的關系，通?？稍跁r序圖或協作圖中選擇一個來表示協作關系。7、活動圖展示了連續的活動流，活動圖通常用來描述完成一個操作所需要的活動?；顒訄D由動作狀態組成，它包含完成一個動作的活動的規約(即規格說明)。8、構件圖以代碼構件為單位展示了代碼的物理結構。UML中的構件可以是源代碼構件、二進制構件或可執行構件。9、部署圖展示了系統中硬件和軟件的物理結構，計算機和設備用結點表示，圖中顯示它們間的相互連接以及連接的方式，在結點內部可分配可執行構件和對象，并表示這些構件和對象在這個結點上運行。 8.3.6軟件復用和構件技術v 構件技術的形成開發和使用可復用的構件是從面向?qū)ο蟮募夹g(shù)發

19、展而來的一項重要技術，通過構件達到全面應用對象技術與概念，成為開發出高效、低成本應用程序的重要的實現途徑。構件技術標準CORBACOM/DCOM/OLE/ActiveX 技術基于Java的構件技術標準JavaBeans API8.4軟件過程和過程改進教學要求：了解軟件過程工程和過程改進的概念重點：軟件過程難點：軟件過程教學設計：講解8.4.1軟件過程軟件過程概念所涵蓋的范圍，已不再限于傳統意義上的軟件開發及管理，它涵蓋了軟件采購、軟件開發、軟件維護、軟件運作、軟件獲取、軟件管理、軟件支持等7大類的軟件活動。8.4.2軟件過程工程v 軟件過程工程是為建立軟件過程所必須實施的一系列工程化的活動，它

20、涉及與此有關的方法、工具和環境的研究。v 軟件過程模型軟件過程模型是對軟件過程的結構及其屬性的抽象描述與定義，是軟件過程工程中過程定義活動的結果。v 過程建模是指通過過程設計和過程定義而建立過程模型的活動，過程建?；顒邮擒浖^程工程整個系列活動中最主要的活動之一，所有其他的工程活動都是基于過程建?；顒拥慕Y(jié)果來進行的。8.4.3軟件過程模型v 軟件過程模型軟件過程模型是對軟件過程的結構及其屬性的抽象描述與定義，是軟件過程工程中過程定義活動的結果。v 過程建模是指通過過程設計和過程定義而建立過程模型的活動，過程建?；顒邮擒浖^程工程整個系列活動中最主要的活動之一，所有其他的工程活動都是基于過程建?；顒拥慕Y(jié)果來進行的。1. 支持對軟件過程的理解和交流。2. 支持對軟件過程的分析。3. 支持軟件過程中的通信。4. 支持對軟件過程的管理。5. 支持對軟件過程的度量。6. 支持對軟件過程的改進。7. 支持軟件過程的復用。8.4.4軟件過程實施在軟件過程工程中，過程實施是針對特定的軟件項目將過程模型轉化為過程實例，并執行過程實例，同時不斷優化軟件過程的一系列工程化的活動。8.4.5軟件過程改進是在軟件過程工程中為了更有效地達到優化軟件過程的目的所實施的
