樁基礎課程設計－計算書

1、【題1】某試驗大廳柱下樁基，柱截面尺寸為，地質剖面示意圖如圖1所示，作用在基礎頂面的荷載效應基本組合設計值為F = 2035kN，M=330kN·m，H = 55kN，荷載效應標準組合設計值為Fk=1565kN，Mk=254kN·m，Hk=42kN，試設計樁基礎。F1.1 MH雜填土粉質粘土飽和軟粘土粘土1.7m4.5m2.0m圖1 地質剖面示意圖表1 土的物理力學性質表土層名稱厚度重度孔隙比粘聚力液性指數塑限塑性指數液性指數飽和度壓縮系數壓縮模量雜填土1.716.0粉質粘土2.019.00.8103119120.60.898.5飽和軟粘土4.518.41.1842.

2、624.118.50.971.00.95粘土>8.021.70.51532.512.5200.250.9813.0注：各層土的平均內摩擦角1 / 81. 確定樁的規格根據地質勘察資料，確定第4層粘土為樁端持力層。采用鋼筋混凝土預制樁，樁截面為方樁，為400mm×400mm，樁長為9米。承臺埋深1.7米 ，樁頂嵌入承臺0.1米，則樁端進持力層2.4米。初步確定承臺尺寸為2.4m×2.4m。2. 確定單樁豎向承載力標準值Q根據公式查表內插求值得層 序深度qsik（kPa）qpk（kPa）粉質粘土20.660飽和軟粘土4.50.9738粘土2.40.25822500

3、按靜力觸探法確定單樁豎向極限承載力標準值： 4×0.4(60×2.0+38×4.5+82×1.5)+2500×0.4×0.4=902.4KN取902.4 kN3. 確定樁基豎向承載力設計值R并確定樁數n及其布置 按照規范要求，取，2m，9m故0.22查表得，0.97。查表得，1.60先不考慮承臺效應，估算基樁豎向承載力設計值R為= 547.08 kN樁基承臺和承臺以上土自重設計值為G2.4×2.4×1.7×20195.84 kN粗估樁數n為n1.1×(F+G)/R= (1565+195.84)/

4、 547.08=3.22根取樁數n4 根，樁的平面布置為右圖所示，承臺面積為2.4m×2.4m，承臺高度為 0.9m，由于n > 3，應該考慮群樁效應和承臺效應確定單樁承載力設計值R由4 ；0.25 查表得 0.155 ，0.75由4 m²，2.4²2²1.76 m²得0.337由60，得120 kPa，查表得1.7，所以考慮承臺底土的抗力為(0.97×902.4÷1.60)+(0.337×120×2.4×2.4)÷(4×1.7)=581.34kN按樁的靜載荷試驗取R5

5、81.34kN根據經驗公式得4×0.4(60×2.0+38×4.5+82×1.5)+2500×0.4×0.4=902.4KN這說明，按樁的靜載荷試驗取R581.34 是合理的。4. 基樁承載力驗算 440.21+101.69541.9 kN < 1.2R1.2×581.34697.608 kN且 440.21 < R581.34 滿足要求。5. 承臺計算承臺底鋼筋混泥土保護層成厚度取10cm，混凝土強度等級為C20，采用HRB335級鋼筋。各樁凈反力計算如下： A樁： =508.75-132.34=376.41

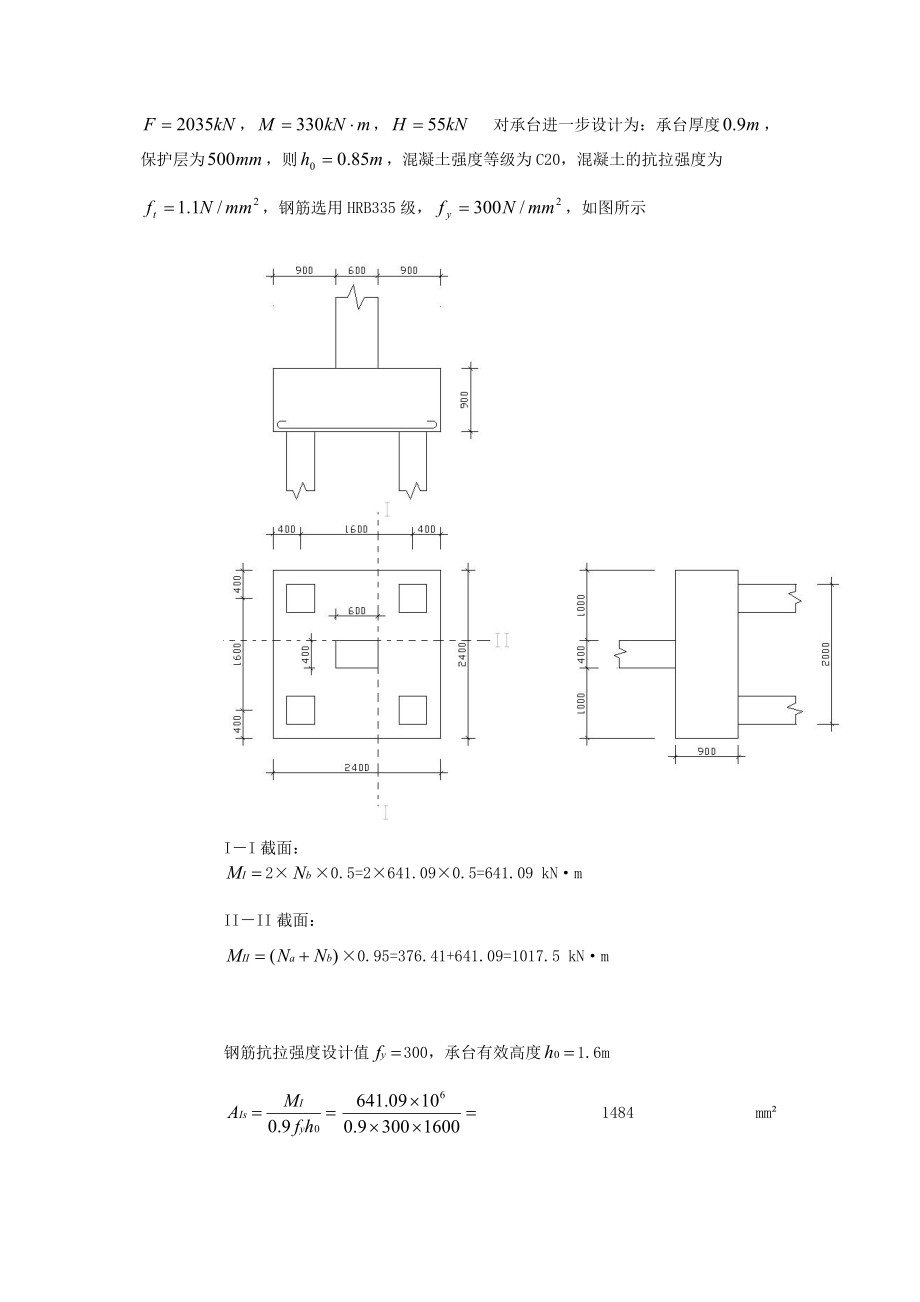

6、kNB樁：508.75+132.34=641.09kNC樁：376.41 kN D樁：641.09 kN（1） 承臺受彎計算， 對承臺進一步設計為：承臺厚度，保護層為，則，混凝土強度等級為C20，混凝土的抗拉強度為，鋼筋選用HRB335級，如圖所示II截面：2××0.5=2×641.09×0.5=641.09 kN·mIIII截面：×0.95=376.41+641.09=1017.5 kN·m鋼筋抗拉強度設計值300，承臺有效高度1.6m 1484 mm² 2355 mm²綜上,II截面1484 mm&#

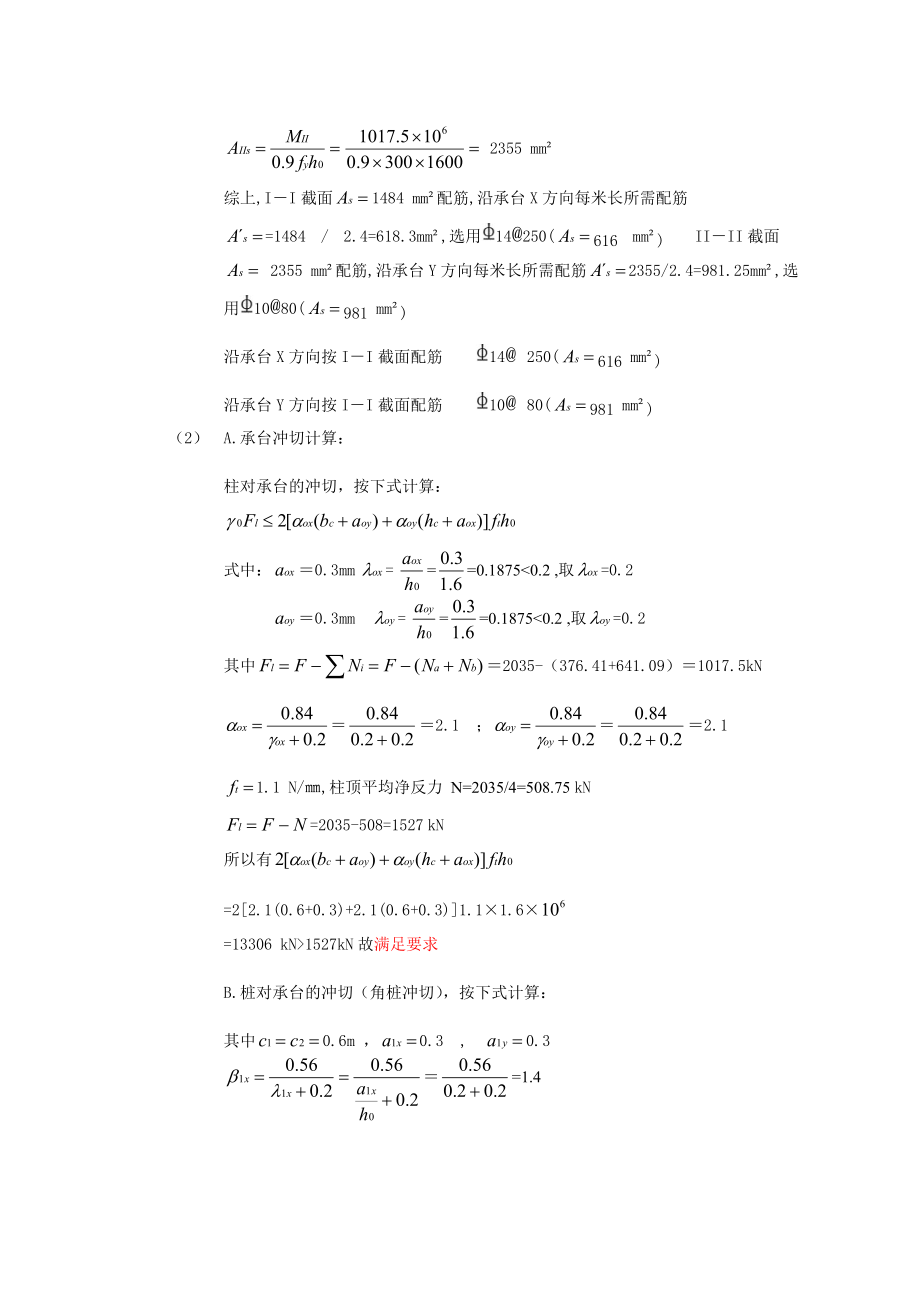

7、178;配筋,沿承臺X方向每米長所需配筋=1484 / 2.4=618.3mm²,選用14250(616 mm²) IIII截面 2355 mm²配筋,沿承臺Y方向每米長所需配筋2355/2.4=981.25mm²,選用1080(981 mm²)沿承臺X方向按II截面配筋 14 250(616 mm²)沿承臺Y方向按II截面配筋 10 80(981 mm²)（2） A.承臺沖切計算：柱對承臺的沖切，按下式計算：式中：0.3mm = =0.1875<0.2 ,取=0.2 0.3mm = =0.1875<0.2 ,取

8、=0.2其中2035-（376.41+641.09）1017.5kN2.1 ；2.11.1 N/,柱頂平均凈反力 N=2035/4=508.75 kN =2035-508=1527 kN所以有=22.1(0.6+0.3)+2.1(0.6+0.3)1.1×1.6×=13306 kN>1527kN故滿足要求B.樁對承臺的沖切（角樁沖切），按下式計算：其中0.6m ，0.3 , 0.3=1.4=1.4所以有:1.4(0.6+0.3/2)21.1×1.6×8870.4kN >=641.09 kN故滿足要求（3） 承臺受剪計算柱下等厚度承臺斜截面受剪承

9、載力按下式計算II截面：V=2×641.09=1282.18kN0.3/1.60.1875<0.3，故取0.31.75/（0.3+1）=1.345=(800/h0)1/4=(800/1.6)1/4=4.73=4.73×1.345×1.1××2.4×1.6=26972 kN >V 滿足要求IIII截面：V=376.41+641.091017.5 kN0.3/1.60.1875<0.3，故取0.31.75/（0.3+1）=1.345=(800/h0)1/4=(800/1.6)1/4=4.73=4.73×1.34

10、5×1.1××2.4×1.6=26972 kN >V 滿足要求6. 樁身結構強度計算及配筋A(yù) 吊裝點樁的截面尺寸為400×400，樁長9米，箍筋為熱軋HPB335級鋼筋210 鋼筋保護層為40mm，混凝土強度等級C30。因樁的長度不大，樁的吊裝及吊立時的吊立布置，采用同一個位置。吊裝點為0.207L，0.56L和0.207L具體見下圖B 樁的主筋計算控制彎矩為吊立時的情況=m/l= 取動力系數為1.51/8×0.3²×20×6.3²×1-（1.7/6.3）²²

11、×1.511.1 kN·m樁身截面有效高度：400-40360mm0.0551-0.9430.057< = 0.518=0.057×(1×14.3/300)×400×360=391.248 mm²選用218，因此整個截面的主筋為418（），其配筋率0.706 >,其他構造見施工圖。C 樁身強度驗算1.0（1.0×14.3×400×360+300×1017）2364.3kN>R 滿足條件D樁的箍筋計算360/4000.9 < 4滿足0.25×1×14.3×400×360514.8 kNV=ql=(0.3×0.3×9×20)/8×1.7=3.44kN <514.8 kN
