第八章 基礎動畫訓練

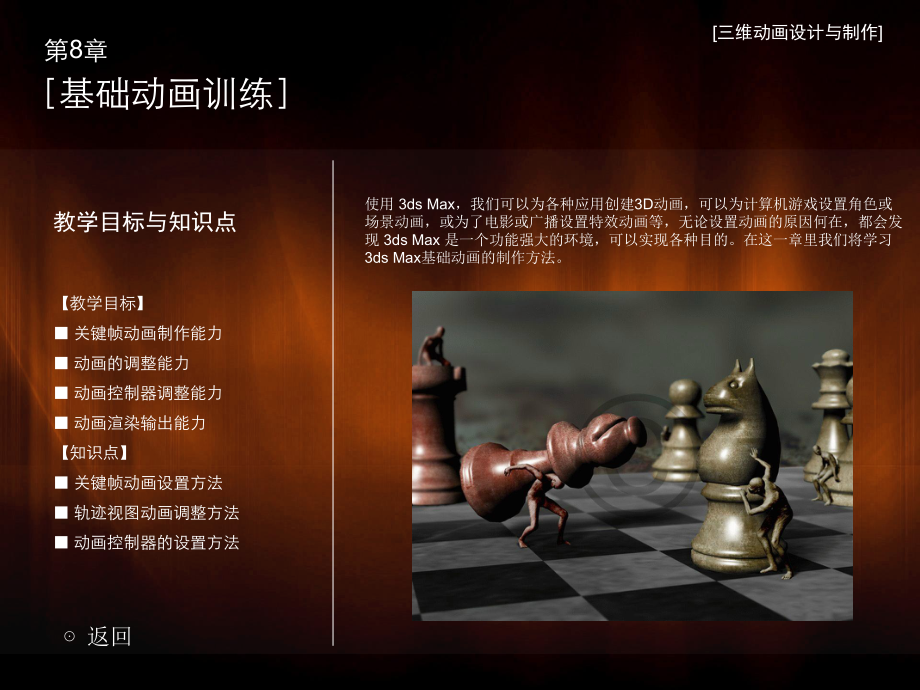

1、三維動畫設計與制作基礎動畫訓練第8章CHAPTER 8三維動畫設計與制作 返回教學目標與知識點【教學目標】 關鍵幀動畫制作能力 動畫的調整能力 動畫控制器調整能力 動畫渲染輸出能力【知識點】 關鍵幀動畫設置方法 軌跡視圖動畫調整方法 動畫控制器的設置方法基礎動畫訓練第8章使用 3ds Max，我們可以為各種應用創建3D動畫，可以為計算機游戲設置角色或 場景動畫，或為了電影或廣播設置特效動畫等，無論設置動畫的原因何在，都會發現 3ds Max 是一個功能強大的環境，可以實現各種目的。在這一章里我們將學習3ds Max基礎動畫的制作方法。 三維動畫設計與制作 返回8.1 基本動畫-彈跳的球在 3d

2、s Max中，關鍵幀動畫的制作方法是首先創建記錄每個動畫序列起點和終點的關鍵幀，我們把這些關鍵幀的值稱為關鍵點，而 3ds Max軟件將會自動的計算每個關鍵點值之間的插補值，從而生成完整動畫。使用關鍵幀動畫，我們可以設置任何對象變換參數的動畫，隨著時間的變化，改變其位置、旋轉和縮放，就可以記錄動畫。我們除了可以為對象的位置、旋轉和縮放設置動畫，還可以為幾乎所有能夠影響對象的形狀與外表的參數設置制作動畫。8.1.1創建場景 基礎動畫訓練第8章創建小球和攝像機 三維動畫設計與制作 返回8.1 基本動畫-彈跳的球單擊 “材質編輯器”按鈕，打開材質編輯器窗口。單擊第一個示例窗，將其命名為“球”，在漫反

3、射貼圖通道中添加棋盤格貼圖，設置其顏色。單擊第二個示例窗，將其命名為“地面”，在漫反射貼圖通道中添加位圖貼圖，在反射貼圖通道中添加光線跟蹤貼圖，設置其反射強度。 8.1.1創建場景 基礎動畫訓練第8章小球材質地面材質三維動畫設計與制作 返回8.1 基本動畫-彈跳的球在場景中創建燈光，設置燈光參數，照亮場景， 8.1.1創建場景 基礎動畫訓練第8章三維動畫設計與制作 返回8.1 基本動畫-彈跳的球準備工作：選擇球體，單擊（層次）面板，選擇“僅影響軸”，點擊對齊按鈕，再次點擊球體，設置對齊參數。8.1.2 關鍵幀動畫 基礎動畫訓練第8章三維動畫設計與制作 返回8.1 基本動畫-彈跳的球 啟用“自動

4、關鍵點”按鈕開始創建動畫，設置當前時間為第0幀，選擇球體，上移200個單位。 8.1.2 關鍵幀動畫 基礎動畫訓練第8章三維動畫設計與制作 返回8.1 基本動畫-彈跳的球設置當前時間為第8幀，將球體下移到地面位置，08幀自動創建關鍵幀動畫，按住SHIFT鍵，將第0幀復制到第20幀，第8幀復制到12幀。8.1.2 關鍵幀動畫 基礎動畫訓練第8章三維動畫設計與制作 返回8.1 基本動畫-彈跳的球啟用“自動關鍵點”具有以下效果：“自動關鍵點”按鈕、時間滑塊和活動視口邊框都變成紅色以指示處于動畫模式。 只要變換對象或更改可設置動畫的參數，3ds Max 就會在時間滑塊位置所示的當前幀創建關鍵點。8.1

5、.2 關鍵幀動畫 基礎動畫訓練第8章下面我們來制作小球變形動畫，設置當前時間為第10幀，在前視圖中將球體沿y軸擠壓50%左右，12幀處將擠壓還原100%。 三維動畫設計與制作 返回8.1 基本動畫-彈跳的球軌跡視圖”顯示生成在標準視圖中看到的幾何體和運動的值和時間。使用“軌跡視圖”，可以非常精確的控制場景的每個方面。 “軌跡視圖”的左側稱為“控制器窗口”，顯示場景中所有元素的“層次”列表。每個對象和環境效果及其關聯的可設置動畫參數都顯示在列表中。從該列表中選擇條目可對動畫值相應更改。使用手動導航展開或折疊該列表，也可以自動展開以確定窗口中的顯示?！败壽E視圖”的右側稱為“關鍵點”窗口，以圖表形式

6、顯示隨時間對參數應用的變化?！白詣雨P(guān)鍵點”按鈕啟用時，對任何一個參數所做的任何更改都會顯示為“軌跡視圖”右側的一個關鍵點。選擇關鍵點可對一個或多個特定關鍵點相應更改。8.1.3 軌跡視圖 基礎動畫訓練第8章三維動畫設計與制作 返回8.1 基本動畫-彈跳的球現在我們播放動畫會發現我們制作的動畫與我們想象的有很大差別，主要表現在小球的變形動畫出現了明顯的問題，我們想象的效果應該是球體與地面接觸時發生變形效果，另外由于重力作用，物體會出現運動速度的變化，下面我們利用軌跡視圖來糾正出現的問題。8.1.3 軌跡視圖 基礎動畫訓練第8章選擇球體，點擊圖形編輯器/軌跡視圖-曲線編輯器，打開軌跡視圖。首先我們

7、先來調整球體的運動曲線，使其速度發生變化，在“控制器”窗口中展開球體的層次項，選擇“Z”軸運動曲線。 三維動畫設計與制作 返回8.1 基本動畫-彈跳的球8.1.3 軌跡視圖 基礎動畫訓練第8章球體的運動規律由于重力原因，0-8幀為加速運動，12-20幀為減速運動。下面我們來調整其速度變化，高亮顯示關鍵點頂點的切線，通過按下 Shift 鍵，分別編輯切線控制柄來調整切線，從而改變關鍵點處曲線形狀。 三維動畫設計與制作 返回8.1 基本動畫-彈跳的球8.1.3 軌跡視圖 基礎動畫訓練第8章下面我們來調整小球擠壓動畫，在“控制器”窗口中展開球體的層次項，選擇縮放軌跡曲線，按住Shift 鍵復制第0幀

8、到第8幀，第12幀到第20幀 三維動畫設計與制作 返回8.1 基本動畫-彈跳的球8.1.3 軌跡視圖 基礎動畫訓練第8章下面制作球體循環播放動畫，重新選擇球體，點擊 打開超出范圍類型對話框，選擇循環方式，單擊確定即可。 三維動畫設計與制作 返回8.1 基本動畫-彈跳的球8.1.3 軌跡視圖 基礎動畫訓練第8章渲染輸出動畫，單擊“渲染設置”按鈕，彈出“渲染設置”對話框，參數設置如圖8-15所示，設置好后直接點擊渲染按鈕，完成后即可播放小球跳動動畫了。 三維動畫設計與制作 返回8.2 控制器動畫基礎動畫訓練第8章控制器是 3ds Max 中用來處理動畫任務的插件。具體來說，控制器可以： 存儲動畫關

9、鍵點值； 存儲程序動畫設置； 在動畫關鍵點值之間插值。大多數可設置動畫的參數在設置它們的動畫之前不接收控制器。在啟用“自動關鍵點”按鈕的情況下在除第 0 幀之外的任意幀處更改可設置動畫的參數，或者單擊該參數軌跡以選擇“曲線編輯器”“添加關鍵點”之后，3ds Max 就會向參數指定默認控制器。 可在以下兩個不同位置直接使用控制器： 軌跡視圖：控制器在“層次”列表中由各種控制器圖標指示。每個控制器都具有自己的圖標。使用“軌跡視圖”可以對所有對象和所有參數查看和使用控制器。 三維動畫設計與制作 返回8.2 控制器動畫基礎動畫訓練第8章 “運動”面板：包含有為了使用變換控制器的特殊工具?！斑\動”面板包

10、含許多同樣的控制器功能例如“曲線編輯器”、加號控制以使用 IK 解算器這樣的特殊控制器。使用“運動”面板可以查看和使用一個選定對象的變換控制器。 動畫控制器分為以下類別： 浮點控制器：用于設置浮點值的動畫。 Point3 控制器：用于設置三組件值的動畫，如顏色或 3D 點。 位置控制器：用于設置對象和選擇集位置的動畫。 旋轉控制器：用于設置對象和選擇集旋轉的動畫。 縮放控制器：用于設置對象和選擇集縮放的動畫。 變換控制器：用于設置對象和選擇集常規變換（位置、旋轉和縮放）的動畫。三維動畫設計與制作 返回8.2 控制器動畫8.2.1 路徑動畫 基礎動畫訓練第8章路徑控制器會對一個對象沿著樣條線或在

11、多個樣條線間的平均距離間的移動進行限制。Step01 打開光盤上“飛機.max”文件，下面我們來制作飛機的運動動畫，使其沿固定的路徑飛行。單擊 （創建）/ (圖形)/ 畫線命令，在頂視圖中繪制樣線條，作為飛機運動的路徑線，單擊 （修改），進入修改狀態，在“頂點”子對象狀態下，在其他視圖中調整頂點的位置。三維動畫設計與制作 返回8.2 控制器動畫8.2.1 路徑動畫 基礎動畫訓練第8章Step02 選中“機體”對象，進入運動命令面板，單擊“指定控制器”按鈕展開卷展欄，選擇“位置：Bizier位置”，單擊按鈕，在彈出的菜單中選擇路徑約束控制器，單擊“確定”按鈕返回。 Step03 在路徑參數卷展欄

12、中，單擊“添加路徑”按鈕，在視圖中點擊剛才繪制的樣條線，設置參數 。 三維動畫設計與制作 返回8.2 控制器動畫8.2.1 路徑動畫 基礎動畫訓練第8章Step04 播放動畫，我們會看到飛機已經沿路徑線發生了運動變化 。 三維動畫設計與制作 返回8.2 控制器動畫8.2.2 噪波動畫 基礎動畫訓練第8章噪波控制器會在一系列幀上產生隨機的、基于分形的動畫。噪波控制器可設置參數：它們作用于一系列幀上但不使用關鍵點。當在“運動”面板或“軌跡視圖”中指定一個噪波控制器，它最初應用于當前時間段的所有幀?？梢酝ㄟ^在“軌跡視圖”中拖動噪波范圍欄來改變幀的范圍。Step01 繼續上面的例子，下面我們?yōu)轱w機添加

13、噪波控制器，使其在運動的同時產生隨機的噪波運動，選擇“機體”對象，選擇動畫/位置控制器/噪波，為其添加噪波控制器 。 三維動畫設計與制作 返回8.2 控制器動畫8.2.2 噪波動畫 基礎動畫訓練第8章Step02 指定完后播放動畫，我們發現飛機噪波幅度多大，下面我們調整噪波控制器參數，進入運動命令面板，展開“指定控制器”卷展欄，雙擊“噪波位置”，打開噪波控制器面板，設置參數，如圖8-24所示，播放動畫，我們發現飛機的運動更加自然了。 三維動畫設計與制作 返回8.2 控制器動畫8.2.3 注視動畫 基礎動畫訓練第8章注視約束會控制對象的方向使它一直注視另一個對象。同時它會鎖定對象的旋轉度使對象的

14、一個軸點朝向目標對象。注視軸點朝向目標，而上部節點軸定義了軸點向上的朝向。如果這兩個方向一致，結果可能會產生翻轉的行為。Step01 下面我們再將上面的例子進一步豐富，再場景空白文字按右鍵，點擊“全部取消隱藏”，會發現在場景中多了地面和雷達對象 。 三維動畫設計與制作 返回8.2 控制器動畫8.2.3 注視動畫 基礎動畫訓練第8章Step02 選中“雷達”對象，進入運動命令面板，單擊“指定控制器”按鈕展開卷展欄，選擇“旋轉：TCB旋轉”，單擊按鈕，在彈出的菜單中選擇注視約束控制器，單擊“確定”按鈕返回 。 三維動畫設計與制作 返回8.2 控制器動畫8.2.3 注視動畫 基礎動畫訓練第8章Step03 在注視約束卷展欄中，單擊“添加注視目標”按鈕，在視圖中點擊“機體”，設置參數如圖，播放動畫，我們會看到雷達已經跟隨飛機發生旋轉變化 。
