超聲心動圖入門基礎第二部分

1、二尖瓣運動曲線nDE段：為一急速上升曲線，心臟舒張，二尖瓣前葉在左房血流沖擊下，迅速開放。nE點：二尖瓣前葉曲線上升達頂峰。nD點：出現于T波之后，標志心室舒張開始，二尖瓣即將開放。nEF段：心室快速充盈后，房室壓減小，二尖瓣前葉向后移。nF點：標志快速充盈期末，二尖瓣半關閉狀態。nA峰：心房收縮，P波之后。nB點：心房收縮后，左心房壓下降，二尖瓣半閉合，標志收縮期開始。nC點：位于R波之后，心室收縮，二尖瓣關閉。nCD：關閉的二尖瓣隨心室后壁收縮向前緩慢運動。根據多普勒效應，在心腔和血管中流動的血流能以頻譜的形式反映其時相、方向、流速快慢和血流性質。如果頻譜在基線的上方，表示血流朝向探頭流動

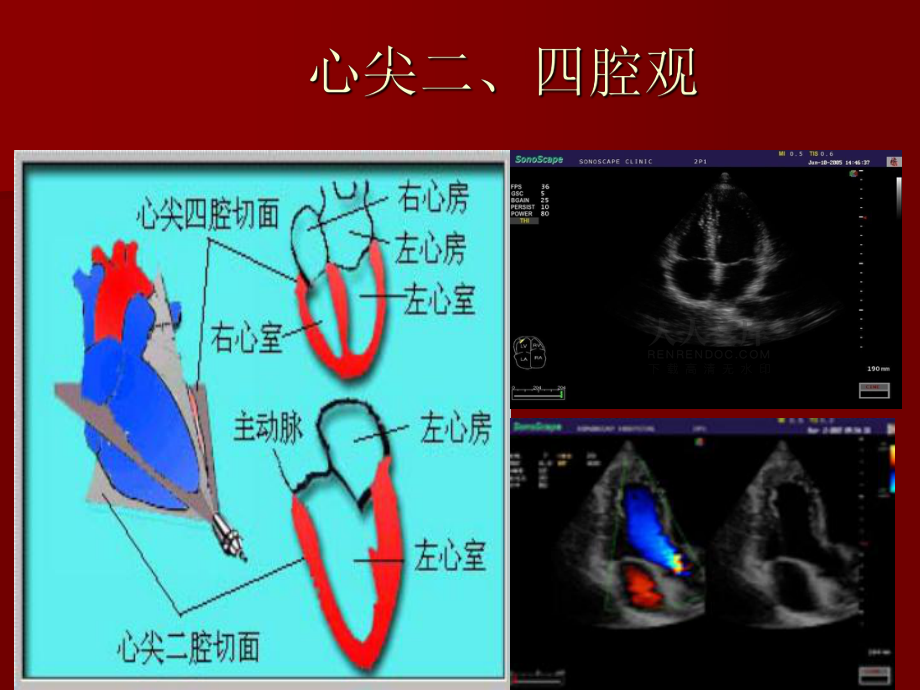

2、，在基線下方，則血流背離探頭；主要有脈沖多普勒和連續多普勒二種形式，脈沖多普勒可作精確定位，連續多普勒可測高速血流，結合心電圖可判斷血流出現在收縮期還是舒張期；流速異常增高往往提示瓣膜狹窄、返流或分流性疾病 正常二尖瓣口血流頻譜正常二尖瓣口血流頻譜：將取樣容積置于心尖四腔切面的二尖瓣左室側，可記錄到二尖瓣口舒張期雙峰圖形，其中E峰為舒張?jiān)缙谧笫铱焖俪溆?，A峰為舒張晚期左房收縮形成 nE：舒張?jiān)缙诳焖俪溆纬蒃峰 A：舒張晚期左房收縮形成A峰nE、A峰形成原理同二尖瓣 正常主動脈瓣口血流頻譜正常主動脈瓣口血流頻譜：將取樣容積置于心尖五腔或心尖長軸切面的主動脈左室側，可得到收縮期基線下方的層流

3、頻譜。 n主動脈瓣頻譜為收縮期負向狹帶頻譜，下降支較上升支陡直 正常肺動脈瓣口血流頻譜正常肺動脈瓣口血流頻譜：將取樣容積置于胸骨旁大動脈短軸切面中的肺動脈瓣下，可獲得收縮期基線下方的對稱頻譜。 n肺動脈瓣頻譜為收縮期負向頻譜，下降支形態接近上升支測量方法n右室內徑(RVDD)為在心電圖R波處右室前壁回聲后緣到室間隔右室面回聲前緣間的距離。n 左室舒張期內徑(LVDD)系指在心電圖R波處室間隔左室面后緣到后壁心內膜前緣的距離。 n左室后壁厚度(LVPWD)系指在心電圖R波處左室后壁心內膜前緣到心外膜前緣間的距離。 n左室后壁運動幅度(LVPWd)系指左室后壁心內膜回聲最大運動幅度。n 室間隔厚度(IVSD)即在心電圖R波處室間隔右室面前緣到左室面后緣間的距離。n 中部室間隔運動幅度(IVSd)系指聲束穿過左室中部時所得室間隔左室面回聲的運動幅度。n 心尖部室間隔的運動幅度(IVSad)即聲束穿過乳頭肌附近時室間隔左室面回聲的收縮期運動幅度。n 左房?jī)?nèi)徑(LAD)系指收縮末期主動脈瓣水平主動脈后壁回聲后緣到左房后壁前緣間的距離。n 主動脈根內徑(AOD)系指在心電圖R
